স্টেইনলেস স্টীল ইউ আকৃতির পাইপ √ তাপ এক্সচেঞ্জারের জন্য ঠান্ডা বাঁকা ইউ আকৃতির ইস্পাত পাইপ

বিষয়বস্তুর সারসংক্ষেপ

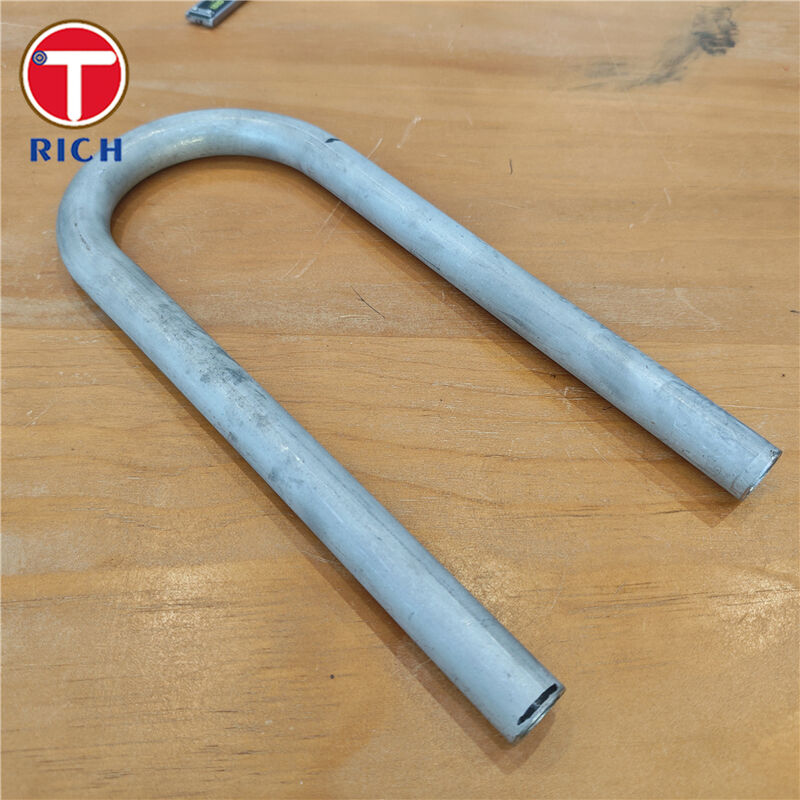

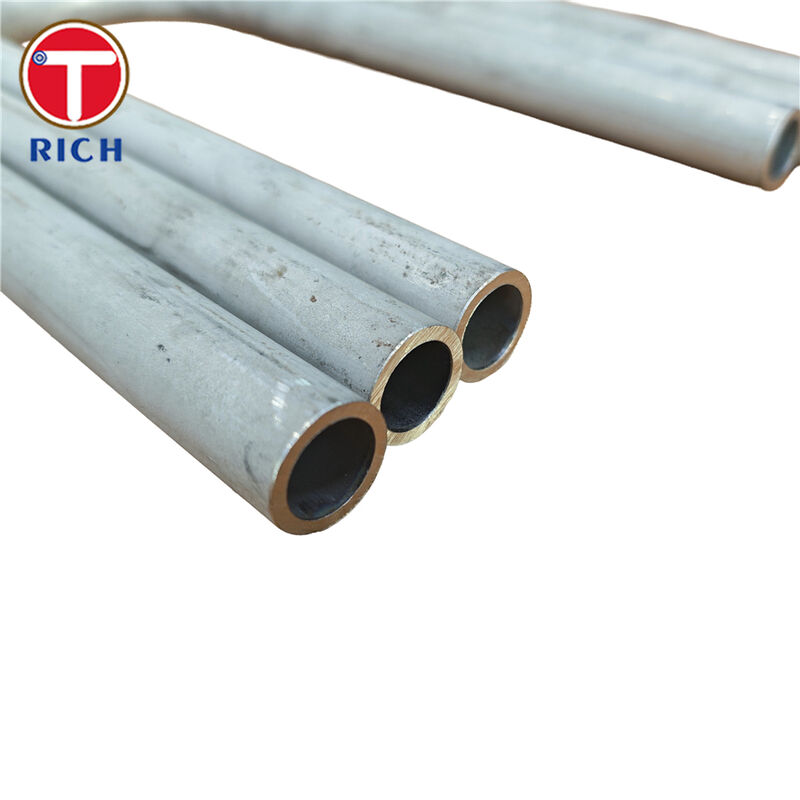

স্টেইনলেস স্টীল ইউ আকৃতির পাইপ (ইউ বাঁকানো টিউব) ঠান্ডা বাঁক দ্বারা তৈরি করা হয় যথার্থ ইউ বা মাল্টি-ইউ জ্যামিতিতে seamless বা ঝালাই স্টেইনলেস স্টীল তাপ এক্সচেঞ্জার টিউব,প্রয়োজন হলে স্ট্রেস রিলেভিং বা সলিউশন অ্যানিলিংতারা উচ্চ তাপমাত্রা এবং চাপ অধীনে কাজ শেল এবং টিউব তাপ এক্সচেঞ্জার, condensers, বয়লার, এবং খাওয়ানো জল হিটার জন্য ডিজাইন করা হয়,এবং সাধারণত অস্টেনাইটিক গ্রেড যেমন TP304/304L তে উত্পাদিত হয়, টিপি 316 / 316 এল, এবং টিপি 321 এএসটিএম এ 213 বা সম্পর্কিত স্পেসিফিকেশনগুলির মতো মানগুলিতে।

বিশেষ উল্লেখ

বেস উপাদান

• অস্টেনাইটিক স্টেইনলেস স্টীলঃ এএসটিএম A213 TP304, TP304L, TP316, TP316L, TP321

• অনুরোধের ভিত্তিতে অন্যান্য বিকল্পঃ উচ্চতর খাদ স্টেইনলেস স্টীল, ডুপ্লেক্স স্টেইনলেস স্টীল, নিকেল খাদ

মাত্রা পরিসীমা (সাধারণ ক্ষমতা)

• বাইরের ব্যাসার্ধ (OD): প্রায় 12.7 ′′ 38.1 মিমি (1⁄2" ′′ 11⁄2"), অনুরোধের ভিত্তিতে বৃহত্তর আকার

• প্রাচীরের বেধ (WT): প্রায় 0.70×4.0 মিমি

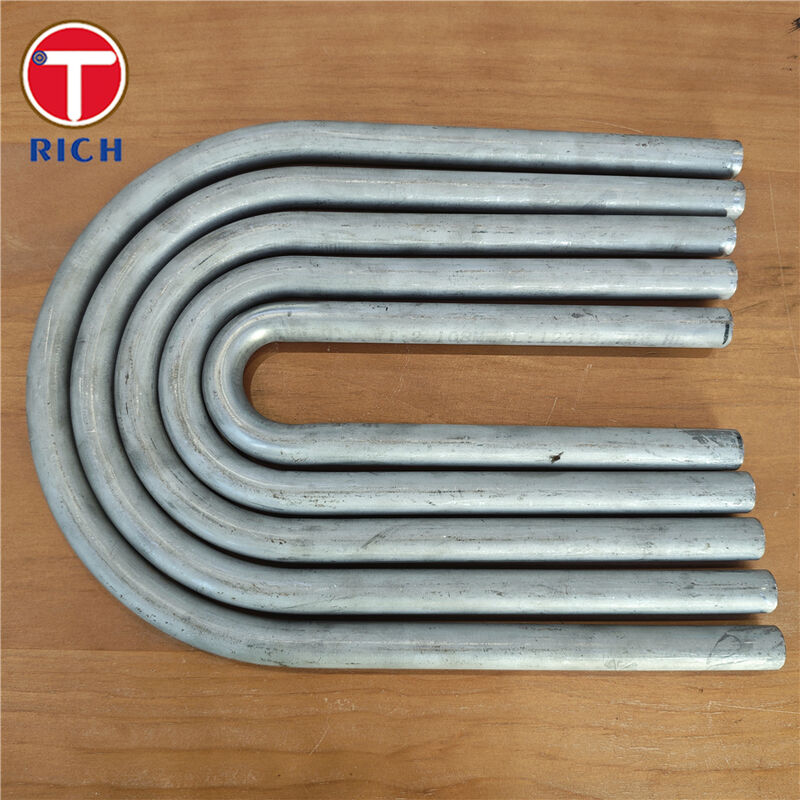

• বাঁক ব্যাসার্ধ (সিএলআর):

  • ন্যূনতমঃ সাধারণত ≥1.5 × ওডি

  • সর্বাধিকঃ ওডি এবং গ্রেডের উপর নির্ভর করে প্রায় 1500 ′′ 1700 মিমি পর্যন্ত

• সোজা পায়ের দৈর্ঘ্যঃ প্রায় 12,000 মিমি পর্যন্ত

• ইউ-টিউব প্রতি সর্বোচ্চ বিকশিত দৈর্ঘ্যঃ প্রায় ২৭,০০০-৩০,০০০ মিমি পর্যন্ত

উত্পাদন পথ

• মাদার টিউবঃ স্টেইনলেস স্টীল তাপ এক্সচেঞ্জার জন্য seamless বা ঝালাই টিউব

• বাঁকানোঃ নির্দিষ্ট ব্যাসার্ধ এবং পায়ের দৈর্ঘ্য পর্যন্ত ঠান্ডা বাঁকানো (সাধারণত TEMA / DIN 28179 অনুশীলন অনুযায়ী)

• তাপ চিকিত্সাঃ

  • কোড বা ক্লায়েন্টের প্রয়োজন হলে অস্টেনাইটিক স্টেইনলেস গ্রেডগুলির জন্য নমনের পরে সমাধান অ্যালাইনিং বা স্ট্রেস-রিলেভিং

• সমাপ্তিঃ নির্দিষ্ট হিসাবে অ্যাকলযুক্ত, উজ্জ্বল অ্যানিলযুক্ত বা যান্ত্রিকভাবে পোলিশ করা ওডি

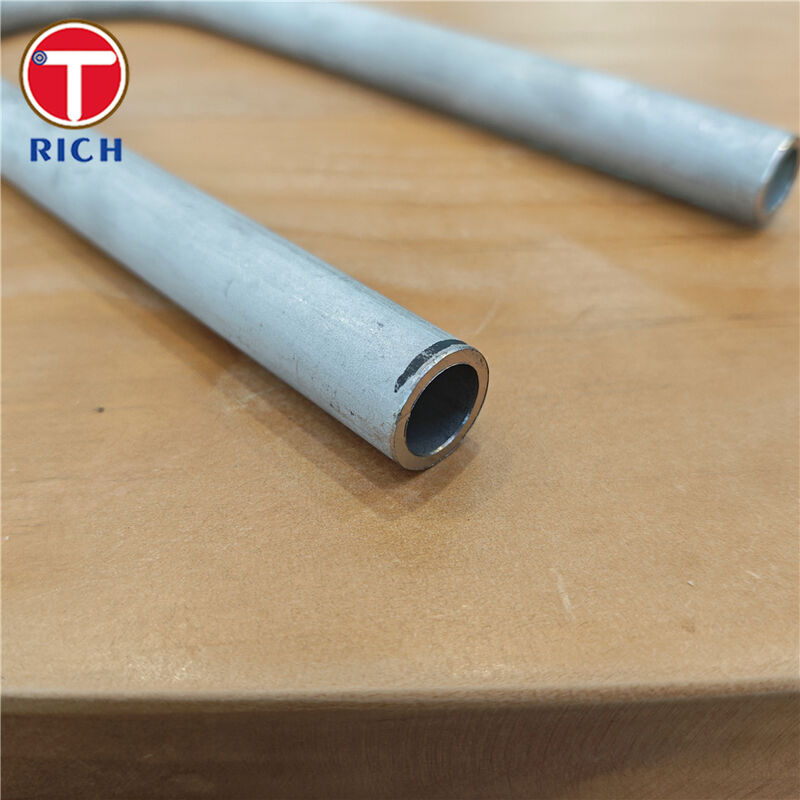

• শেষঃ সরল, বেভেলড, বা টিউব-টু-ব্লিট ওয়েল্ডিংয়ের জন্য প্রস্তুত

প্রধান বৈশিষ্ট্য

• জল, বাষ্প, অনেক রাসায়নিক এবং শোধনাগার / পেট্রোকেমিক্যাল মিডিয়াতে চমৎকার জারা প্রতিরোধের, বিশেষ করে TP316/316L এবং TP321 এ।

• উচ্চ তাপমাত্রা ক্ষমতা বয়লার এবং তাপ এক্সচেঞ্জার কাজের জন্য, উচ্চতর সার্ভিস তাপমাত্রায় স্থিতিশীল যান্ত্রিক বৈশিষ্ট্য সহ।

• ইউ-আকৃতির নকশার কারণে কমপ্যাক্ট বান্ডিলের বিন্যাস, এক্সচেঞ্জারের দৈর্ঘ্য হ্রাস করে এবং সম্প্রসারণ জয়েন্ট ছাড়াই তাপীয় সম্প্রসারণের অনুমতি দেয়।

• বাঁকায় চাপের অখণ্ডতা এবং প্রবাহের কার্যকারিতা বজায় রাখার জন্য কঠোর বাঁক নিয়ন্ত্রণ (রশ্মি, প্রাচীর পাতলা, ডিম্বাণু) ।

• আন্তর্জাতিক মান অনুযায়ী চাপ পরীক্ষা এবং অ-ধ্বংসাত্মক পরীক্ষার সাথে সম্পূর্ণরূপে ট্র্যাকযোগ্য উৎপাদন।

আমাদের সুবিধা

1. ¢ আপনি কিভাবে U- বাঁক এ প্রাচীর পাতলা এবং ডিম্বাকৃতি নিয়ন্ত্রণ করবেন?

ঠান্ডা বাঁকা টিউবগুলির প্রাচীর পাতলা হওয়া এবং ক্রস-সেকশন বিকৃতি হ'ল প্রধান প্রকৌশল উদ্বেগ,কারণ বাঁকের বাইরের দেয়াল পাতলা হওয়ার প্রবণতা রয়েছে যখন অভ্যন্তরীণ দেয়ালটি ঘন হয় এবং বিভাগটি কিছুটা অভ্যন্তরীণ হয়.

• আমরা বাঁকানোর পদ্ধতি ডিজাইন করি যাতে বাঁকায় প্রাচীরের পাতলা হওয়া মূল প্রাচীরের নিয়ন্ত্রিত কম শতাংশের মধ্যে থাকে এবং ওডি-র মধ্যে ডিম্বাকৃতিইউ-ব্রেকড টিউবগুলির জন্য সাধারণ তাপ এক্সচেঞ্জার স্পেসিফিকেশনের সাথে সঙ্গতিপূর্ণ.

• বাঁক টুলিং, ম্যান্ড্রেল এবং তৈলাক্তকরণ ওডি / ডাব্লুটি এবং গ্রেডের সাথে খাপ খাইয়ে নেওয়া হয়, স্থানীয় চাপ হ্রাস করে এবং সমতলতা রোধ করে।

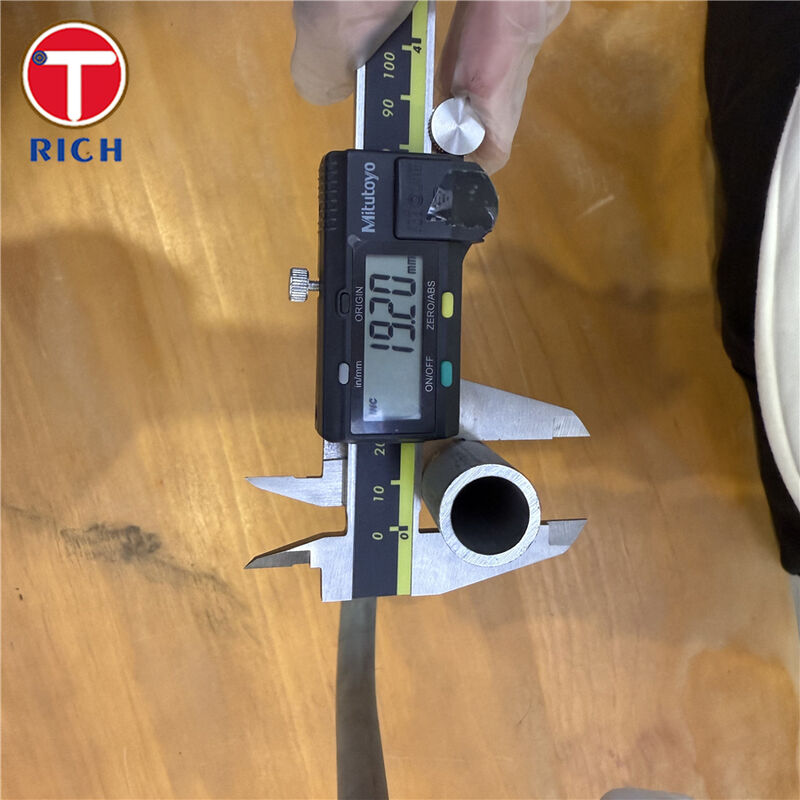

• প্রতিটি ব্যাচের মাত্রা বাঁক (OD, WT, ovality) এ পরীক্ষা করা হয় যাতে টিউবগুলি টিউব শীটের গর্তগুলিতে ফিট করে এবং প্রক্রিয়া চাপের প্রয়োজনীয়তা পূরণ করে।

2. ¢ ঠান্ডা বাঁকানোর পর টিউবটি কি সঠিকভাবে তাপ চিকিত্সা করা হয়েছে?

কোল্ড বন্ডিং অবশিষ্ট চাপ প্রবর্তন করে এবং যদি উচ্চ স্ট্রেন উপাদানটিতে ছেড়ে দেওয়া হয় তবে ক্ষয় প্রতিরোধের হ্রাস করতে পারে।

• অস্টেনাইটিক স্টেইনলেস স্টীল ইউ-টিউবগুলির জন্য আমরা গ্রাহক বা কোড দ্বারা প্রয়োজনীয় যখনই বাঁকানোর পরে সমাধান annealing বা স্ট্রেস-রিলিফ তাপ চিকিত্সা প্রয়োগ করি।

• তাপ চিকিত্সা নিয়ন্ত্রিত চুল্লি বা বৈদ্যুতিক প্রতিরোধের পদ্ধতি দ্বারা সঞ্চালিত হয়, যেমনটি সাধারণত প্রধান ইউ-টিউব প্রস্তুতকারকদের দ্বারা ব্যবহৃত হয়।

• বাঁকানোর পর যান্ত্রিক এবং জারা বৈশিষ্ট্যগুলি এইভাবে বেস টিউব মানগুলিতে নির্দিষ্ট স্তরে পুনরুদ্ধার করা হয় (উদাহরণস্বরূপ ASTM A213) ।

3∙ আপনি কোন মানদণ্ড এবং গ্রেড পূরণ করতে পারেন? ∙

শেষ ব্যবহারকারীদের সাধারণত সুপরিচিত টিউব স্ট্যান্ডার্ড এবং এক্সচেঞ্জার ডিজাইন কোডগুলির সাথে সামঞ্জস্যের প্রয়োজন। আমরা নিম্নলিখিতগুলির উপর ভিত্তি করে ইউ-ব্রেন্ড টিউব সরবরাহ করতে পারিঃ

• এএসটিএম / এএসএমই

  • ASTM A213 / ASME SA213 সিউমহীন অস্টেনাইটিক স্টেইনলেস তাপ এক্সচেঞ্জার টিউবগুলির জন্য (TP304/304L, TP316/316L, TP321, TP347H ইত্যাদি)

  • ASTM A249 / ASME SA249 ওয়েল্ড অস্টেনাইটিক বয়লার এবং তাপ এক্সচেঞ্জার টিউবগুলির জন্য যেখানে ওয়েল্ডেড মাদার টিউবগুলি নির্দিষ্ট করা হয়েছে

  • এএসটিএম A688 / এএসটিএম A803 ভর্তি-জল হিটার টাইপ U- বাঁকা টিউব জন্য welded বা seamless austenitic স্টেইনলেস স্টীল উপর ভিত্তি করে

• EN / DIN

  • EN 10216-5 চাপ এবং জারা প্রতিরোধী উদ্দেশ্যে seamless স্টেইনলেস নল জন্য

  • EN 10217-7 প্রযোজ্য হলে ঝালাই স্টেইনলেস চাপ টিউব জন্য

  • টিউবুলার তাপ এক্সচেঞ্জারগুলিতে ইউ-বন্ড জ্যামিতি এবং মাত্রা সহনশীলতার জন্য DIN 28179 / DIN 28180

• গস্ট

  • GOST 9941 জারা প্রতিরোধী সেবা জন্য স্টেইনলেস স্টীল টিউব, তাপ এক্সচেঞ্জার অ্যাপ্লিকেশন সহ

• জেআইএস

  • JIS G3463 বয়লার এবং তাপ এক্সচেঞ্জারের জন্য স্টেইনলেস স্টীল টিউব

• GB (চীন)

  • GB/T 13296 বেতার এবং তাপ এক্সচেঞ্জারের জন্য সিউমহীন স্টেইনলেস স্টীল টিউব

  • GB/T 14976 তরল পরিবহনের জন্য সিউমলেস স্টেইনলেস স্টীল পাইপ, যখন প্রক্রিয়া পাইপিং পরিষেবা জন্য নির্দিষ্ট করা হয়

এটি বেশিরভাগ আন্তর্জাতিক প্রকল্প এবং কোডের প্রয়োজনীয়তার সাথে মেলে এমন ইউ-আকৃতির পাইপ সরবরাহ করতে সক্ষম করে।

4. ¢ পরিদর্শন, পরীক্ষা এবং নথিপত্র সম্পর্কে কি? ¢

• প্রযোজ্য টিউব স্ট্যান্ডার্ড অনুসারে প্রতিটি টুকরোর উপর হাইড্রোস্ট্যাটিক বা অ-ধ্বংসাত্মক বৈদ্যুতিক পরীক্ষার (উডি-কন্ট্রাক্ট, আল্ট্রাসোনিক) সাপেক্ষে টিউবগুলি পরীক্ষা করা হয়।

• সমালোচনামূলক পরিষেবার জন্য অতিরিক্ত পরীক্ষা যেমন intergranular জারা পরীক্ষা, PMI, এবং কঠোরতা চেক প্রদান করা যেতে পারে।

• মিল পরীক্ষার শংসাপত্র (উদাহরণস্বরূপ EN 10204 3.1) সরবরাহ করা হয়, তাপ সংখ্যা, গ্রেড, মাত্রা, NDT এবং তাপ চিকিত্সার অবস্থা জুড়ে।

5আমার সার্ভিসের জন্য কোন উপাদানটি আপনি সুপারিশ করবেন?

• সাধারণ পানি, বাষ্প এবং অনেক নিম্ন ক্লোরাইড মিডিয়া জন্য, TP304/TP304L সাধারণত যথেষ্ট।

• ক্লোরাইড ধারণকারী বা হালকা আক্রমণাত্মক রাসায়নিকের জন্য, TP316/TP316L সাধারণত মলিবডেনাম সামগ্রী এবং উন্নত গর্ত প্রতিরোধের কারণে নিরাপদ পছন্দ।

• ঘন ঘন তাপমাত্রা চক্রের সাথে উচ্চ তাপমাত্রার পরিষেবার জন্য, টিপি 321 (টি-স্থিতিশীল) বা টিপি 347 এইচ প্রায়শই পছন্দ করা হয়।

রাসায়নিক গঠন

গ্রেড	স্ট্যান্ডার্ড	Cmax (%)	সি ম্যাক্স (%)	Mn max (%)	পি ম্যাক্স (%)	এস ম্যাক্স (%)	Cr (%)	নি (%)	Mo (%)
টিপি৩০৪	এএসটিএম এ২১৩	0.08	1.00	2.00	0.045	0.030	18.0 ¢20.0	8.০১০।5	Mr. Richard SHEN Managing Director ইমেইল: sales@steel-tubes.com টেলিফোন: +86-13736164628 হোয়াটসঅ্যাপ: 8613736164628 ওয়েচ্যাট: +8613736164628 স্কাইপ: torichinternational এখনই জিজ্ঞাসা করুন সংশ্লিষ্ট পণ্য অটো যন্ত্রাংশ ASTM A513 ঠান্ডা ঘূর্ণায়মান DOM উত্পাদনের সঙ্গে ঢালাই ইস্পাত টিউব অটো পার্টস ASTM A513 ডোম উৎপাদনের সাথে ঢালাই করা ইস্পাত টিউব এএসটিএম এ৫১৩ ইলেকট্রিক-প্রতিরোধ-ঢালাই কার্বন এবং খাদ ইস্পাত যান্ত্রিক নল অ্যাপ্লিকেশন: যন্ত্রপাতি, যান্ত্রিক প্রকৌশল 1স্ট্যান্ডার্ডঃএএসটিএম এ৫১৩ কোল্ড রোলিং সুনির্দিষ্ট ইস্পাত নল 2স্টিল গ্রেডঃSAE1010, SAE1020, অন্যান্য উপকরণ গ্রাহকদের সাথে ... সেরা মূল্য পান হাইড্রোলিক সিস্টেমের জন্য 25 মিমি ব্যাসার্ধ ব্রাইট Annealing সিমलेस স্টিল টিউব EN10305-1 E235 E355 NBK হাইড্রোলিক সিস্টেমের জন্য উজ্জ্বল অ্যানিলিং যথার্থ ইস্পাত পাইপ EN10305-1 NBK হাইড্রোলিক সিস্টেমের জন্য ব্রাইট অ্যানিলড যথার্থ ইস্পাত পাইপ OD:4-80 (মিমি) WT0.5-10 (মিমি) দৈর্ঘ্য 1000-12000mm পণ্যের নাম: সিউমলেস প্রিসিশন স্টিল পাইপ প্রয়োগঃ হাইড্রোলিক সিস্টেমের জন্য হাইড্রোলিক ... সেরা মূল্য পান Hydraulic সিস্টেমের জন্য নির্ভুলতা সিমलेस ব্ল্যাক ফসফেটিং ইস্পাত টিউব ব্ল্যাক ফসফেটিং পৃষ্ঠ সহ হাইড্রোলিক সিস্টেমের জন্য উচ্চ নির্ভুলতার স্টিল পাইপ ব্ল্যাক ফসফেটেড হাইড্রোলিক টিউব উচ্চ নির্ভুলতা এবং টাইট সহনশীলতা সঙ্গে, টিউব একটি সুরক্ষিত বায়ুমণ্ডলে স্পষ্টতা ঠান্ডা টানা এবং ঠান্ডা ঘূর্ণায়মান দ্বারা উত্পাদিত হয়, তারপর উজ্জ্বল annealing,পরে এটি পৃষ্ঠের উপর ব্ল্যাকফোস... সেরা মূল্য পান স্পষ্টতা seamless galvanized ইস্পাত টিউব DIN2391 EN103052 ST35.0 ST37 সুনির্দিষ্ট সিউমলেস গ্যালভানাইজড স্টিল টিউব DIN2391 EN103052 ST35.0 ST37 উৎপাদন প্রক্রিয়াঃ কোল্ড পিলগার মেশিন এবং কোল্ড রোলিং মেশিন দ্বারা কোল্ড রোলিং,গ্যালভানাইজড এবং জিংকযুক্ত প্রয়োগ করা যেতে পারে। কোল্ড রোলড এবং গ্যালভানাইজড স্টিল টিউব উৎপাদন প্রক্রিয়াঃDIN অত্যন্ত নির্ভুল, ঠান্ডা ঘূর্ণিত এবং উ... সেরা মূল্য পান একটি অনুসন্ধান পাঠান নাম * কোম্পানির নাম ফোন নম্বর ইমেইল * বার্তা * এখনই জমা দিন বার্তা পাঠান আমরা শীঘ্রই আপনাকে কল করব! আপনার বার্তা 20-3,000 অক্ষরের মধ্যে হতে হবে! অনুগ্রহপূর্বক আপনার ইমেইল চেক করুন! জমা দিন অধিক তথ্য ভালো যোগাযোগের সুবিধা দেয়। মি মি মিসেস ঠিক আছে সফলভাবে দাখিল হল! আমরা শীঘ্রই আপনাকে কল করব! ঠিক আছে বার্তা পাঠান আমরা শীঘ্রই আপনাকে কল করব! আপনার বার্তা 20-3,000 অক্ষরের মধ্যে হতে হবে! অনুগ্রহপূর্বক আপনার ইমেইল চেক করুন! জমা দিন অনুগ্রহ করে আপনার সঠিক ইমেইল এবং বিস্তারিত প্রয়োজনীয়তা (২০-৩০০০ অক্ষর) দিন। ঠিক আছে
