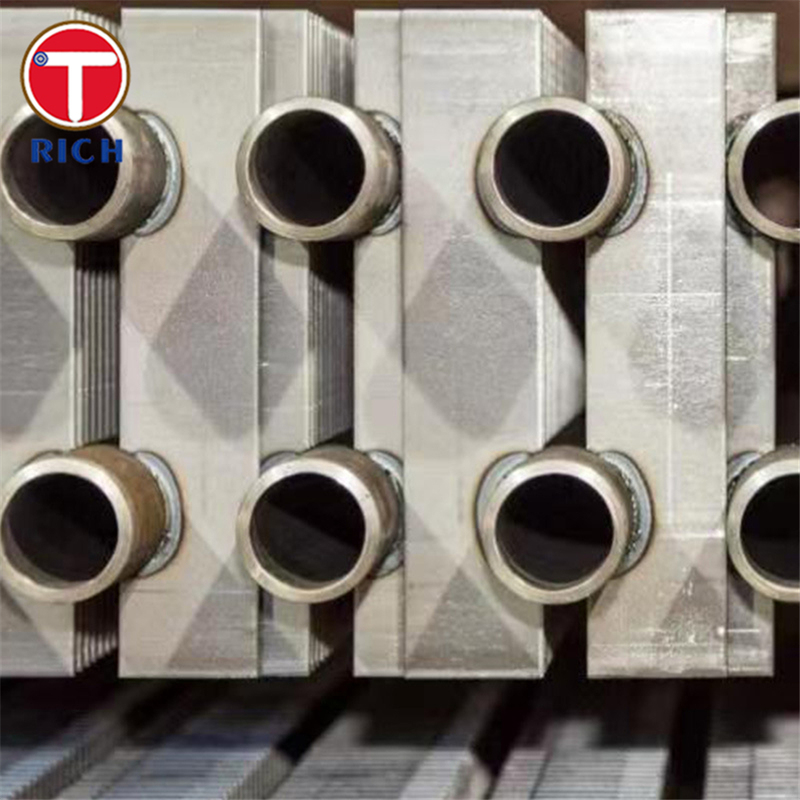

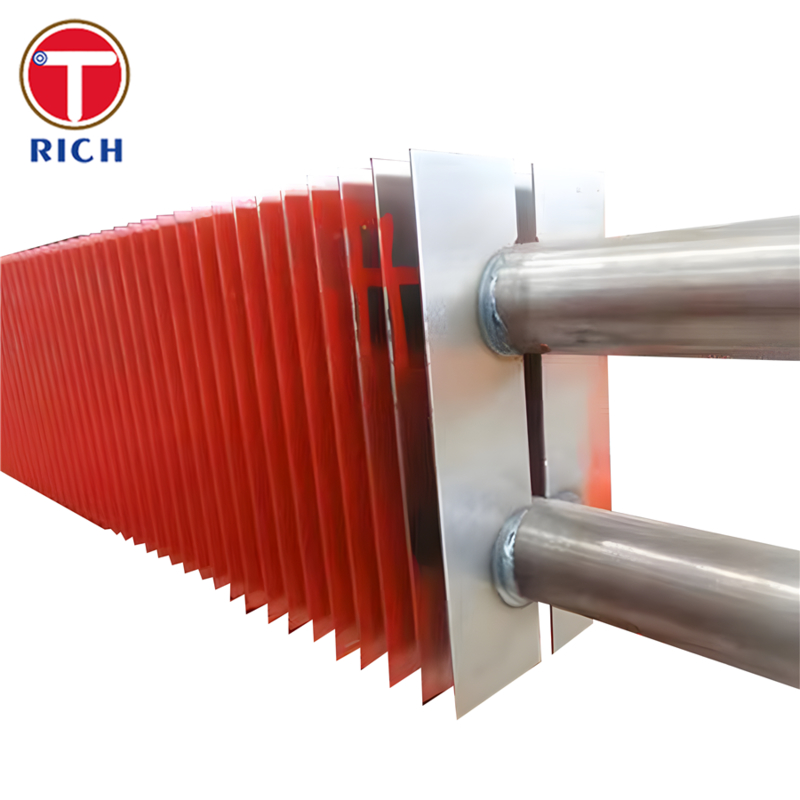

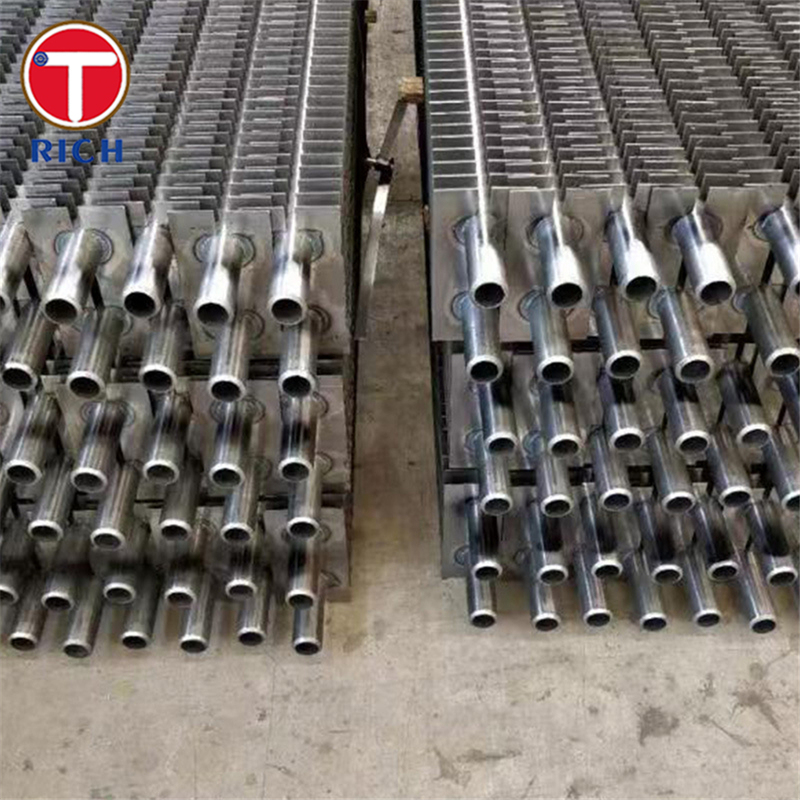

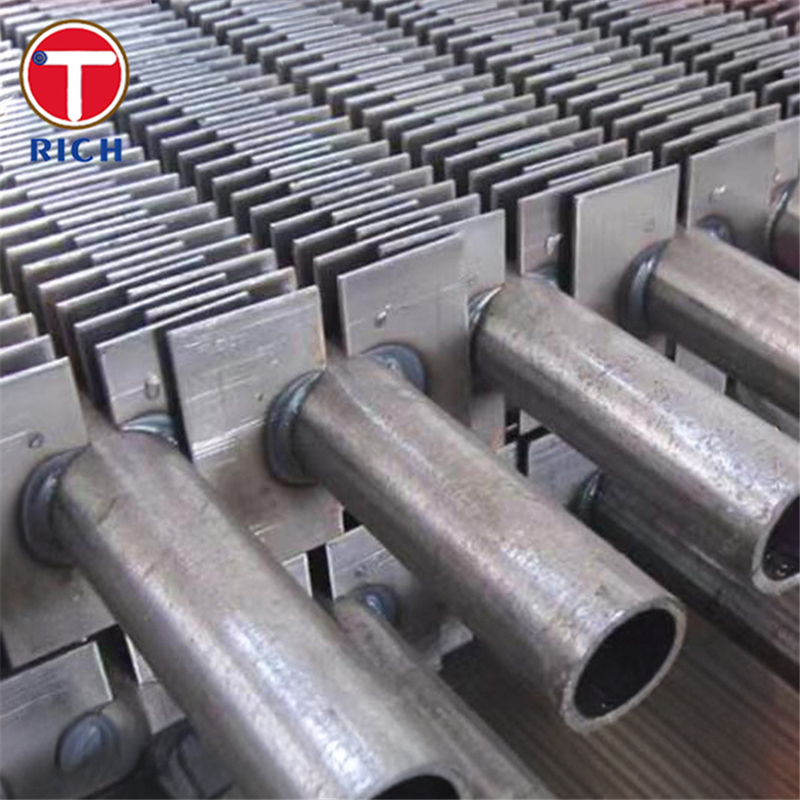

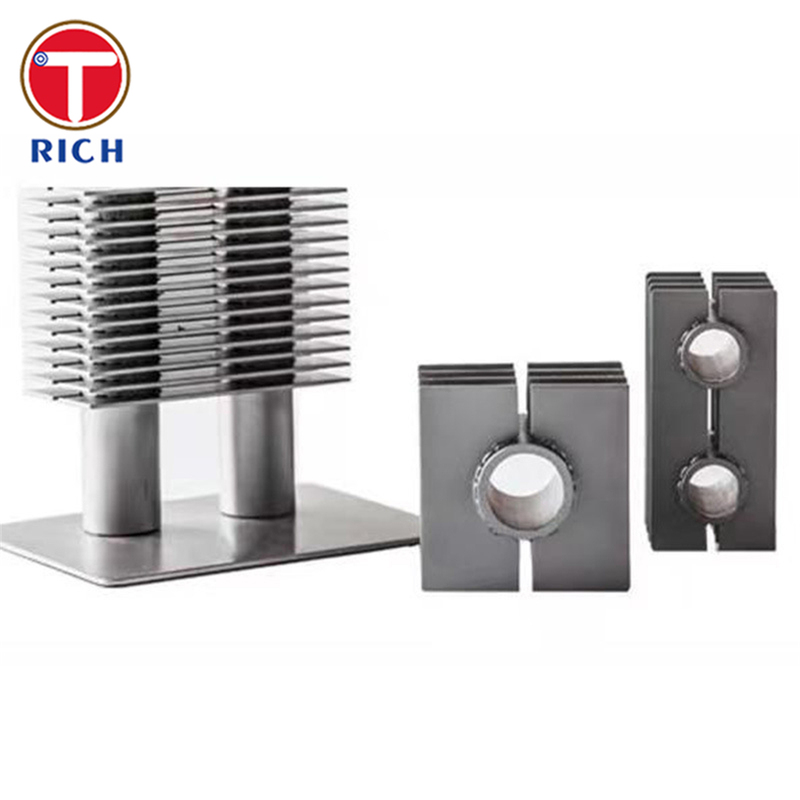

তাপ বিনিময়কারীর জন্য H/HH টাইপ উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিন টিউব

H/HH টাইপ উচ্চ-ফ্রিকোয়েন্সিযুক্ত ফিনযুক্ত টিউবগুলি হল আয়তক্ষেত্রাকার (H-আকৃতির) বা দ্বিগুণ-আয়তক্ষেত্রাকার (HH) প্লেট-ফিনযুক্ত টিউব যা ইকোনোমাইজার, এয়ার প্রিহিটার এবং অন্যান্য গ্যাস-থেকে-তরল তাপ এক্সচেঞ্জারে কমপ্যাক্ট, উচ্চ-দক্ষতা সম্পন্ন তাপ-স্থানান্তর উপাদান হিসাবে ব্যবহৃত হয়। দুটি ইস্পাত প্লেট একটি গোলাকার বেস টিউবের বিপরীত দিকে প্রতিরোধের-ওয়েল্ড করা হয়, একটি “H” ক্রস-সেকশন তৈরি করে যা বাইরের পৃষ্ঠের ক্ষেত্রফলকে অনেক বাড়িয়ে তোলে এবং একই সাথে কম চাপ হ্রাস এবং ভাল ছাই অপসারণযোগ্যতা সহ সরল ফ্লু-গ্যাস চ্যানেল তৈরি করে।

স্পেসিফিকেশন

• বেস টিউব OD: 25–63 মিমি (অনুরোধের ভিত্তিতে অন্যান্য ব্যাস)

• বেস টিউব প্রাচীরের বেধ: বয়লার সার্ভিসের জন্য ≥ 3.0 মিমি

• সর্বোচ্চ দৈর্ঘ্য: প্রতি টিউবে প্রায় 18 মিটার পর্যন্ত (গ্রেড এবং হ্যান্ডলিং সীমাগুলির উপর নির্ভর করে)

• ফিন উচ্চতা: প্রায় 200 মিমি পর্যন্ত

• ফিন বেধ: 1.5–3.5 মিমি

• ফিন ব্যবধান (পিচ): সাধারণত 8–30 মিমি

• বেস টিউব উপকরণ: কার্বন স্টিল, নিম্ন-মিশ্র ইস্পাত, Cr-Mo মিশ্র ইস্পাত, অস্টেনিটিক স্টেইনলেস স্টিল

• ফিন উপকরণ: পরিষেবা শর্তের সাথে মেলে কার্বন স্টিল, নিম্ন-মিশ্র ইস্পাত বা স্টেইনলেস স্টিল

প্রধান সুবিধা

1. একটি কমপ্যাক্ট বান্ডিলে উচ্চ তাপীয় দক্ষতা
   আয়তক্ষেত্রাকার H/HH প্লেট ফিনগুলি একই ব্যাস এবং দৈর্ঘ্যের একটি সাধারণ টিউব ইকোনোমাইজারের তুলনায় কয়েকগুণ বেশি গরম করার পৃষ্ঠ সরবরাহ করে, যা অনেক ছোট, হালকা তাপ-এক্সচেঞ্জার ব্যাংক তৈরি করতে সক্ষম করে।

2. কম পরিধান, ধুলোযুক্ত ফ্লু গ্যাসে কম ফাউলিং
   H-টাইপ ফিন টিউবগুলি কয়লা-চালিত ইউনিট, CFB বয়লার এবং বর্জ্য-ইনসিনারেটর ইকোনোমাইজারগুলির জন্য ব্যাপকভাবে ব্যবহৃত হয় কারণ সরল চ্যানেল এবং প্রসারিত গ্যাস-প্রবাহ এলাকা মসৃণ বা সর্পিল-ফিনযুক্ত টিউবগুলির তুলনায় গ্যাস বেগ, ক্ষয় এবং ছাই জমা কমাতে সহায়তা করে।

3. শক্তিশালী উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিন-টু-টিউব বন্ধন
   স্বয়ংক্রিয় উচ্চ-ফ্রিকোয়েন্সি প্রতিরোধের ওয়েল্ডিং ফিন প্রান্ত বরাবর একটি অবিচ্ছিন্ন ধাতু বন্ধন তৈরি করে, যার ফলে তাপ-প্রভাবিত অঞ্চলটি সামান্য থাকে, যা সংযোগস্থলে উচ্চ প্রসার্য শক্তি এবং কম্পন, তাপীয় চক্র এবং ছাই অপসারণের চমৎকার প্রতিরোধ ক্ষমতা প্রদান করে।

রাসায়নিক গঠন

মানগুলি সংশ্লিষ্ট স্ট্যান্ডার্ড থেকে প্রাপ্ত বিশ্লেষণ সীমা; প্রকৃত মিল পরীক্ষার ফলাফল সাধারণত এই সীমার মধ্যে থাকে।

যান্ত্রিক বৈশিষ্ট্য

প্রযোজ্য স্ট্যান্ডার্ড

H/HH ফিনযুক্ত টিউবগুলির জন্য বেস টিউবগুলি সাধারণত তৈরি করা হয়:

• ASTM / ASME: বয়লার এবং তাপ-এক্সচেঞ্জার টিউবগুলির জন্য A179, A192, A210, A213 সিরিজ

• EN: উচ্চ তাপমাত্রায় চাপ পরিষেবার জন্য P235GH, P265GH-এর মতো EN 10216-2 গ্রেড

• GB: GB/T 5310 উচ্চ-চাপ বয়লার টিউব (যেমন, 20G)

• JIS / GOST: প্রকল্প স্পেসিফিকেশন দ্বারা প্রয়োজনীয় সমতুল্য বয়লার এবং প্রেসার-টিউব গ্রেড

সাধারণ অ্যাপ্লিকেশন

• পাওয়ার এবং শিল্প বয়লার: ইকোনোমাইজার, নিম্ন-তাপমাত্রা ইকোনোমাইজার, এয়ার প্রিহিটার, বর্জ্য-তাপ বয়লার

• বর্জ্য-তাপ পুনরুদ্ধার: কয়লা-চালিত, তেল-চালিত এবং বর্জ্য-ইনসিনারেটর ইউনিট, CFB বয়লার এবং প্রক্রিয়া চুল্লীগুলিতে টেল-ফ্লু গ্যাস কুলার

• প্রক্রিয়া এবং সামুদ্রিক খাত: ফায়ার্ড-হিটার কনভেকশন বিভাগ, প্রক্রিয়া-গ্যাস কুলার এবং ডাস্ট-ভরা, উচ্চ-তাপমাত্রা গ্যাস ব্যবহার করে সামুদ্রিক নিষ্কাশন-গ্যাস ইকোনোমাইজার
