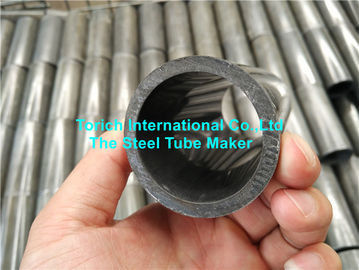

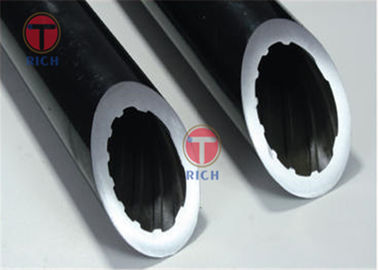

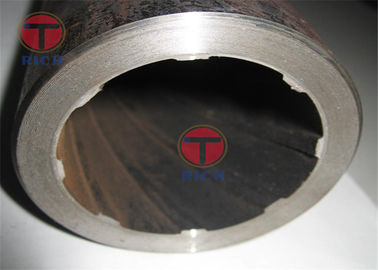

জিবি / টি 20409 উচ্চ চাপ বয়লার জন্য মাল্টি - রাইফেল সিমलेस ইস্পাত টিউব
মৌলিক বৈশিষ্ট্য
উৎপত্তি স্থান:
চীন
ব্র্যান্ড নাম:
TORICH
সার্টিফিকেশন:
ISO 9001 ISO 14001 TS 16949 EN 10204.3.1 LR KR
মডেল নম্বর:
জিবি / টি 20409
বাণিজ্যিক সম্পত্তি
ন্যূনতম অর্ডার পরিমাণ:
0.5 টন
দাম:
আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:
T/T, ওয়েস্টার্ন ইউনিয়ন, L/C, D/A, D/P,
সরবরাহের ক্ষমতা:
প্রতি বছর 60000 টন
পণ্যের সারসংক্ষেপ
উচ্চ চাপ বয়লারের জন্য জিবি / টি 20409 মাল্টি-রাইফেল সিমलेस স্টিল টিউব অ্যাপ্লিকেশন : উচ্চ চাপ এবং উপরের চাপ উত্পাদন জন্য উপযুক্ত উচ্চ মানের মানের কার্বন স্ট্রাকচারাল ইস্পাত, খাদ গঠনকারী ইস্পাত ঠান্ডা অঙ্কন বা ঠান্ডা ঘূর্ণিত অভ্যন্তরীণ থ্রেড নল আকার : দৈর্ঘ্য - 8-12 মি আদ্যাশক্তি - 28.6-66.7mm করুন ...
পণ্যের বিবরণ
বিশেষভাবে তুলে ধরা:
seamless steel pipe
,precision stainless steel tubing
Product Name:
উচ্চ চাপ বয়লারের জন্য জিবি / টি 20409 মাল্টি-রাইফেল সিমलेस স্টিল টিউব
Keywords:
মাল্টি রাইফেল সিমलेस ইস্পাত টিউব
Material:
20 জি 20 এমএনজি 25 এমএনজি 12 ক্রোমোজ 15 এমআরজি
Type:
সিমलेस ইস্পাত নল
Surface:
ম্যাসেজ
Usage:
উচ্চ চাপ বয়লার
Shape:
চারপাশে
Length:
8-12m
WT:
6.38-18.33mm
OD:
28.6-66.7mm
পণ্যের বর্ণনা
উচ্চ চাপ বয়লারের জন্য জিবি / টি 20409 মাল্টি-রাইফেল সিমलेस স্টিল টিউব
অ্যাপ্লিকেশন : উচ্চ চাপ এবং উপরের চাপ উত্পাদন জন্য উপযুক্ত উচ্চ মানের মানের কার্বন স্ট্রাকচারাল ইস্পাত, খাদ গঠনকারী ইস্পাত ঠান্ডা অঙ্কন বা ঠান্ডা ঘূর্ণিত অভ্যন্তরীণ থ্রেড নল
আকার : দৈর্ঘ্য - 8-12 মি
আদ্যাশক্তি - 28.6-66.7mm
করুন WT - 6.38-18.33mm
বক্রতা - ≤1.0mm / মি
সারফেস গুণমান:
1. মহিলা থ্রেড টিউবগুলির অভ্যন্তরীণ ও বাহ্যিক পৃষ্ঠতলগুলিতে ফাটল, ভাঁজ, গিঁট, ভাঁজ এবং ডালমিন্যেশন থাকতে দেওয়া হয় না। এই ত্রুটি সম্পূর্ণরূপে অপসারণ করা উচিত। ত্রুটি অপসারণের গভীরতার প্রাচীর বেধের 10% অতিক্রম করা উচিত নয়, এবং ভরাট অপসারণ সাইটের প্রকৃত প্রাচীর বেধ প্রাচীর বেধের চেয়ে কম হওয়া উচিত নয়। সর্বনিম্ন মাপযোগ্য বেধ বিচ্যুতি, ক্লিয়ারেন্স বন্ধ বৃত্তাকার করা উচিত
2. থ্রেড আকৃতি অক্ষত রাখা উচিত। কোন অঙ্কন, কার্লিং বা পতন হতে হবে।
3. অভ্যন্তরীণভাবে থ্রেডেড টিউবগুলির ভিতরের এবং বাইরের সোজা পৃষ্ঠতলগুলি (অ-ধারালো কোর rods সহ) সর্বনিম্ন প্রাচীর বেধের 4% এর বেশি এবং সর্বাধিক 0.2 মিমি গভীরতা থাকতে অনুমতি দেওয়া হবে।
4. নেতিবাচক বিচ্যুতির অস্তিত্বের অনুমতি দেয়ার জন্য প্রাচীরের বেধ অতিক্রম না হওয়া অন্যান্য স্থানীয় ত্রুটিগুলি।
5. অভ্যন্তরীণভাবে থ্রেড টিউব অভ্যন্তরীণ ও বাইরের পৃষ্ঠের বাইরের আকৃতিগুলি সরানো উচিত যাতে পাতলা অক্সাইড স্তর পরিদর্শনের সাথে হস্তক্ষেপ না করে।
অ্যাপ্লিকেশন : উচ্চ চাপ এবং উপরের চাপ উত্পাদন জন্য উপযুক্ত উচ্চ মানের মানের কার্বন স্ট্রাকচারাল ইস্পাত, খাদ গঠনকারী ইস্পাত ঠান্ডা অঙ্কন বা ঠান্ডা ঘূর্ণিত অভ্যন্তরীণ থ্রেড নল
আকার : দৈর্ঘ্য - 8-12 মি
আদ্যাশক্তি - 28.6-66.7mm
করুন WT - 6.38-18.33mm
বক্রতা - ≤1.0mm / মি
সারফেস গুণমান:
1. মহিলা থ্রেড টিউবগুলির অভ্যন্তরীণ ও বাহ্যিক পৃষ্ঠতলগুলিতে ফাটল, ভাঁজ, গিঁট, ভাঁজ এবং ডালমিন্যেশন থাকতে দেওয়া হয় না। এই ত্রুটি সম্পূর্ণরূপে অপসারণ করা উচিত। ত্রুটি অপসারণের গভীরতার প্রাচীর বেধের 10% অতিক্রম করা উচিত নয়, এবং ভরাট অপসারণ সাইটের প্রকৃত প্রাচীর বেধ প্রাচীর বেধের চেয়ে কম হওয়া উচিত নয়। সর্বনিম্ন মাপযোগ্য বেধ বিচ্যুতি, ক্লিয়ারেন্স বন্ধ বৃত্তাকার করা উচিত
2. থ্রেড আকৃতি অক্ষত রাখা উচিত। কোন অঙ্কন, কার্লিং বা পতন হতে হবে।
3. অভ্যন্তরীণভাবে থ্রেডেড টিউবগুলির ভিতরের এবং বাইরের সোজা পৃষ্ঠতলগুলি (অ-ধারালো কোর rods সহ) সর্বনিম্ন প্রাচীর বেধের 4% এর বেশি এবং সর্বাধিক 0.2 মিমি গভীরতা থাকতে অনুমতি দেওয়া হবে।
4. নেতিবাচক বিচ্যুতির অস্তিত্বের অনুমতি দেয়ার জন্য প্রাচীরের বেধ অতিক্রম না হওয়া অন্যান্য স্থানীয় ত্রুটিগুলি।
5. অভ্যন্তরীণভাবে থ্রেড টিউব অভ্যন্তরীণ ও বাইরের পৃষ্ঠের বাইরের আকৃতিগুলি সরানো উচিত যাতে পাতলা অক্সাইড স্তর পরিদর্শনের সাথে হস্তক্ষেপ না করে।
গ্রেড এবং ইস্পাত রাসায়নিক গঠন
| সংখ্যা | তরবার | রাসায়নিক রচনা (ভর ভগ্নাংশ) /% | ||||||
| সি | MN | যদি | কোটি | মো | এস | পি | ||
| 1 | 20g | 0.17 ~ 0.23 | 0.35 ~ 0.65 | 0.17 ~ 0.37 | - | - | ≤0.020 | ≤0.025 |
| 2 | 20MnG | 0.17 ~ 0.23 | 0.70 ~ 1.00 | 0.17 ~ 0.37 | - | - | ≤0.020 | ≤0.025 |
| 3 | 25MnG | 0.22 ~ 0.29 | 0.7 ~ 1.00 | 0.17 ~ 0.37 | - | - | ≤0.020 | ≤0.025 |
| 4 | 12CrMoG | 0.08 ~ 0.15 | 0.40 ~ 0.70 | 0.17 ~ 0.37 | 0.40 ~ 0.70 | 0.40 ~ 0.55 | ≤0.020 | ≤0.025 |
| 5 | 15CrMoG | 0.12 ~ 0.18 | 0.40 ~ 0.70 | 0.17 ~ 0.37 | 0.80 ~ 1.10 | 0.40 ~ 0.55 | ≤0.020 | ≤0.025 |
দ্রষ্টব্য 1: ২0 জি, ২0 এমএনজি, 25 এমএনজি এর অবশিষ্ট উপাদানগুলি সন্তুষ্ট হওয়া উচিত: Cu00%, CR0.25%, Ni≤0.25%, V0.08%, Mo0.1.15%; অন্যান্য ব্রান্ডের অবশিষ্ট উপাদানগুলি পূরণ করা উচিত: Cu≤ 0.20%, Ni≤0.30%। | ||||||||
অভ্যন্তরীণ স্ক্রু টিউব আকার এবং থ্রেড পরামিতি মঞ্জুরিযোগ্য বিচ্যুতি
| কোড | প্রকল্প | "একটি" দাঁত অনুমতিযোগ্য বিচ্যুতি ধরনের | "বি" দাঁত অনুপযুক্ত বিচ্যুতি ধরনের |
| একজন | OD≤38.1mm | ± 0.15mm | - |
| বি | OD≤38.1mm | - | ± 0.15mm |
| সি | স্ক্রু মূল এর আইডি থ্রেড: | ± 0.15mm | ± 0.15mm |
| ই | নূন্যতম আইডি | শূন্য নেতিবাচক বিচ্যুতি | শূন্য নেতিবাচক বিচ্যুতি |
| এফ | নূন্যতম WT | + + 22% | + + 22% |
| জি | থ্রেড টিপস | - | - |
| আমি | থ্রেড শীর্ষ প্রস্থ | - | - |
 | থ্রেড উচ্চতা: | ± 0.3 মিমি | ± 0.18mm |
| কে | থ্রেড এর পার্শ্ব কোণ। | 15 ° ± | 15 ° ± |
| হে | থ্রেড রুট এ গোলাকার কোণার ব্যাসার্ধ | - | - |
| এম | থ্রেড পিচ | ± 3.2mm | ± 3.2mm |
| এন | থ্রেড সীসা | ± 3.2 মিমি × থ্রেড টিপস | ± 3.2 মিমি × থ্রেড টিপস |
 | হেলিক্স কোণ | নির্ধারণ | নির্ধারণ |
| টি | থ্রেড শীর্ষ প্রস্থ (অক্ষীয়) | ± 1.3 মিমি | ± 1.3 মিমি |
| ইউ | থ্রেড শীর্ষ (অক্ষীয়) খাঁজ প্রস্থ | - | - |
| |||
