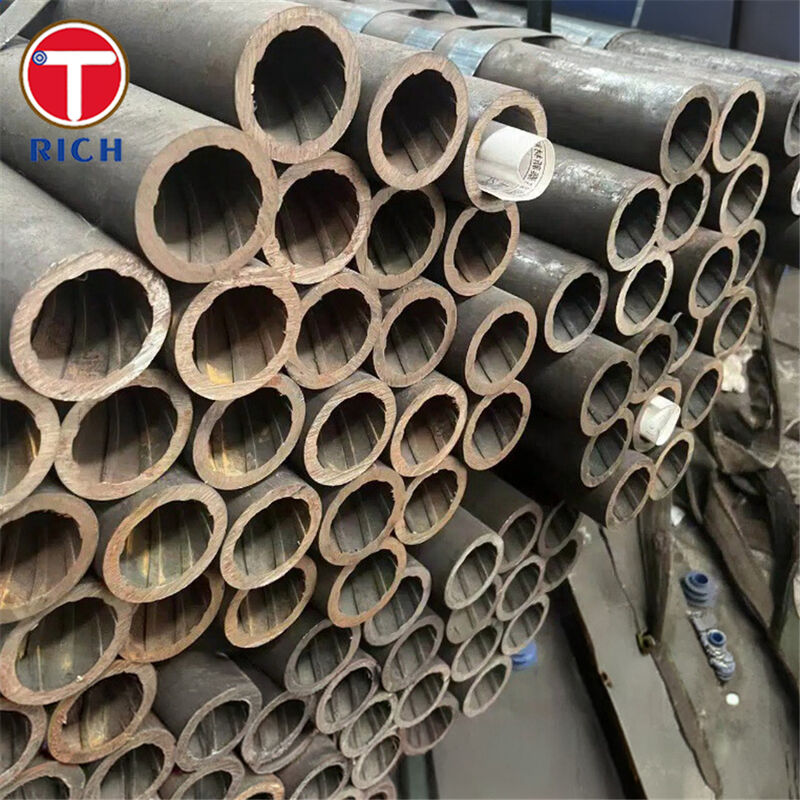

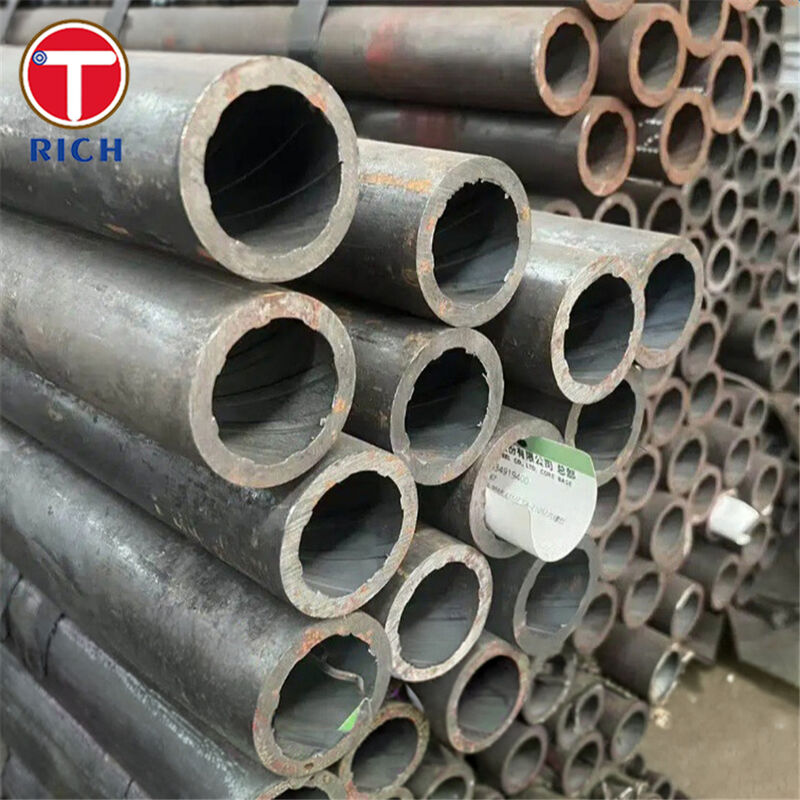

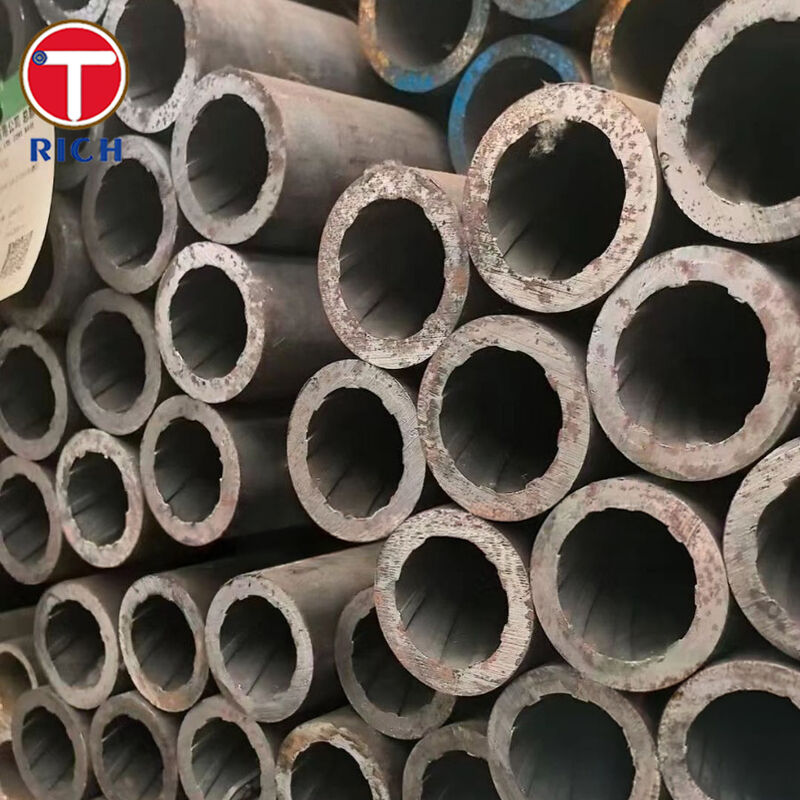

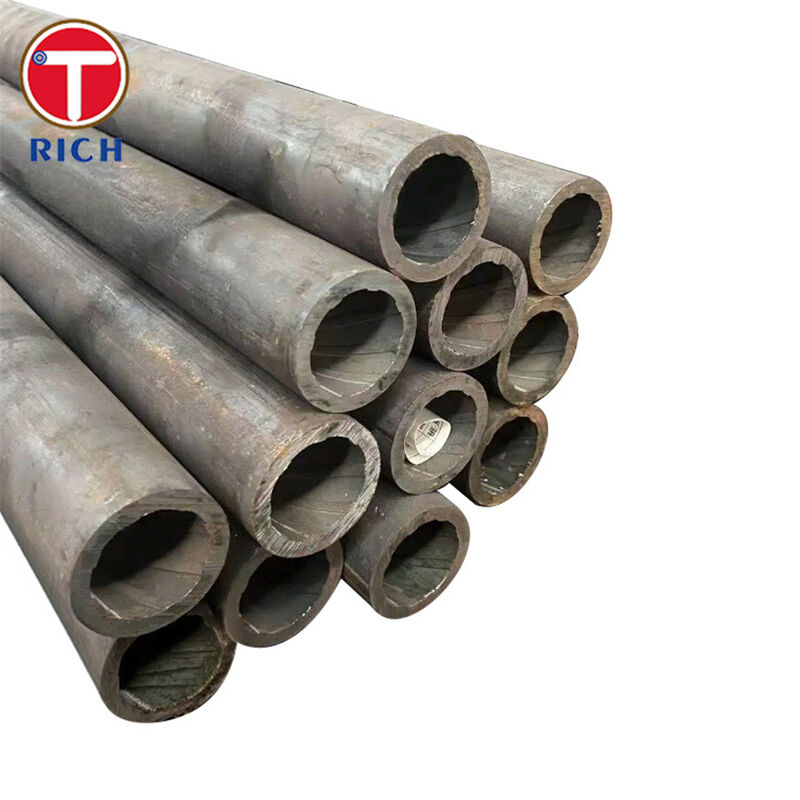

ASME SA213 গ্রেড T12 অভ্যন্তরীণ থ্রেড টিউব — হিট এক্সচেঞ্জারের জন্য সিমলেস লো-অ্যালয় টিউব

উপাদানের সংক্ষিপ্ত বিবরণ

ASME SA213 গ্রেড T12 (UNS K11562) হল একটি সিমলেস ক্রোমিয়াম-মলিবডেনাম (Cr-Mo) লো-অ্যালয় স্টিল টিউব যা বয়লার, সুপারহিটার এবং হিট-এক্সচেঞ্জার সার্ভিসের জন্য ব্যাপকভাবে নির্দিষ্ট করা হয় যেখানে উচ্চ-তাপমাত্রার শক্তি এবং চাপ অখণ্ডতা প্রয়োজন। ASME SA-213 স্পেসিফিকেশন হল এই সিমলেস অ্যালয়-স্টিল টিউবিং অ্যাপ্লিকেশনগুলির জন্য এইগুলির ASTM A213/A213M এর কোড গ্রহণ।

স্পেসিফিকেশন

• পণ্যের ফর্ম: সিমলেস টিউব অভ্যন্তরীণ থ্রেডিং সহ (সাধারণত কাপলিং/অ্যাসেম্বলির জন্য টিউবের প্রান্তে থ্রেড করা হয়)।

• উৎপাদন রুট: সিমলেস, সরবরাহ করা হট-ফিনিশড বা কোল্ড-ফিনিশড নির্দিষ্ট করা অনুযায়ী।

• সাধারণ আকারের পরিসীমা (সাধারণত ASTM/ASME এর অধীনে সরবরাহ করা হয়):

  • ID/OD পরিসীমা: থেকে 1/8 ইঞ্চি (3.2 মিমি) ID পর্যন্ত 5 ইঞ্চি (127 মিমি) OD (প্রকল্প-নির্ভর)

  • দেয়ালের পুরুত্ব: 0.015–0.500 ইঞ্চি (0.38–12.7 মিমি)

• থ্রেডিং (কাস্টমাইজযোগ্য):

  • NPT টেপার অভ্যন্তরীণ থ্রেড থেকে ASME B1.20.1 (চাপ-টাইট থ্রেডেড জয়েন্টের জন্য সাধারণ) অনুরোধে গো/নো-গো গেজিং উপলব্ধ।

  • অন্যান্য থ্রেড ফর্ম (যেমন, BSPT/ISO) PO-তে নির্দিষ্ট করা থাকলে সরবরাহ করা যেতে পারে।

• তাপীয় চিকিৎসা (সাধারণ সরবরাহ শর্তাবলী, গ্রেড এবং অর্ডার প্রতি): সম্পূর্ণ বা আইসোথার্মাল অ্যানিল; নরমালাইজিং এবং টেম্পারিং; বা সাবক্রিটিক্যাল অ্যানিল (সাধারণত SA213 টিউবিং সরবরাহের জন্য উল্লেখ করা হয়)।

• পরিদর্শন ও পরীক্ষা (টিউবিং সরবরাহের জন্য সাধারণ): রাসায়নিক বিশ্লেষণ, টেনসাইল এবং হার্ডনেস পরীক্ষা, এবং ডাইমেনশনাল/সারফেস পরিদর্শন; অতিরিক্ত NDT নির্দিষ্ট করা যেতে পারে (যেমন, এডি কারেন্ট/UT/হাইড্রো)।

• আরও প্রক্রিয়াকরণের বিকল্প: U-বেন্ড, ফিনিং, বা অন্যান্য হিট-এক্সচেঞ্জার টিউব ফ্যাব্রিকেশন অঙ্কন অনুযায়ী সরবরাহ করা যেতে পারে।

মূল বৈশিষ্ট্য

• Cr-Mo লো-অ্যালয় ডিজাইন অনেক উচ্চ-তাপমাত্রার হিট-ট্রান্সফার ডিউটিতে স্থিতিশীল কর্মক্ষমতা সমর্থন করে।

• সিমলেস নির্মাণ চাপ সার্ভিসে ওয়েল্ড সিমের সাথে সম্পর্কিত ঝুঁকি কমায়।

• অভ্যন্তরীণ থ্রেড কনফিগারেশন দ্রুততর অ্যাসেম্বলি/ডিসঅ্যাসেম্বলি সক্ষম করে রক্ষণাবেক্ষণ-কেন্দ্রিক ডিজাইনে (যখন ডিজাইন কোড দ্বারা থ্রেডেড জয়েন্টগুলি অনুমোদিত হয়)।

• প্রকিউরমেন্ট-বান্ধব সম্মতি ASME/ASTM ফ্রেমওয়ার্কের অধীনে স্ট্যান্ডার্ড টেস্টিং এবং মার্কিং অনুশীলন সহ।

আমাদের সুবিধা

1. “আমি কীভাবে প্রমাণ করব যে এটি আসল SA213 T12, একটি হিট/লটে সম্পূর্ণরূপে ট্রেসেবল?”
   আমরা হিট/লট ট্রেসেবিলিটি সরবরাহ করি স্পষ্ট টিউব মার্কিং, সম্পূর্ণ ডকুমেন্টেশন প্যাকেজ (MTC), এবং ঐচ্ছিক পজিটিভ মেটেরিয়াল আইডেন্টিফিকেশন (PMI) এবং তৃতীয় পক্ষের পরিদর্শন সহ। যে প্রকল্পগুলি সাধারণ টিউবিং প্রয়োজনীয়তা (মার্কিং/টেস্টিং/পরিদর্শন) উল্লেখ করে, আমরা পণ্যের স্পেসের সাথে ব্যবহৃত প্রযোজ্য সাধারণ প্রয়োজনীয়তাগুলির সাথে সরবরাহকে সারিবদ্ধ করি।

2. “আমি কীভাবে প্রাথমিক হিট-এক্সচেঞ্জার টিউব ব্যর্থতা এবং অপ্রত্যাশিত শাটডাউনগুলির ঝুঁকি কমাতে পারি?”
   ক্রেতারা সাধারণত সারফেস কন্ডিশন, ডাইমেনশনাল কন্ট্রোল এবং NDT কার্যকারিতার উপর মনোযোগ দেয় কারণ টিউব ব্যর্থতা প্রায়শই স্থানীয় ক্ষতি বা ক্ষয় প্রক্রিয়া থেকে উদ্ভূত হয়। আমরা উন্নত পরিদর্শন পরিকল্পনা (এডি কারেন্ট/UT, সারফেস চেক, ডাইমেনশনাল ম্যাপিং) সমর্থন করি এবং সাধারণ এক্সচেঞ্জার ব্যর্থতার চালকদের প্রশমিত করার জন্য গ্রেড/হিট ট্রিটমেন্টকে সার্ভিস কন্ডিশনের (তাপমাত্রা, মাধ্যম, ক্ষয় ভাতা) সাথে মেলাতে সাহায্য করি।

3. “অভ্যন্তরীণ থ্রেডগুলি কি নির্ভরযোগ্যভাবে সিল করবে, এবং আপনি কীভাবে থ্রেডের গুণমান নিয়ন্ত্রণ করেন?”
   থ্রেডেড জয়েন্টগুলি প্রায়শই ভুল টেপার/এনগেজমেন্ট, দুর্বল গেজিং অনুশীলন, বা বারবার মেক-আপ ক্ষতির কারণে ব্যর্থ হয়। আমরা স্বীকৃত থ্রেড স্ট্যান্ডার্ড (যেমন, ASME B1.20.1 অনুযায়ী NPT) অনুযায়ী থ্রেড মেশিন করতে পারি, গো/নো-গো গেজ পরিদর্শন প্রয়োগ করতে পারি, এবং ট্রানজিট ক্ষতি রোধ করতে ক্যাপ এবং প্যাকেজিং দিয়ে থ্রেডগুলি রক্ষা করতে পারি—সাইটে সিলিং নির্ভরযোগ্যতা উন্নত করে।

রাসায়নিক গঠন

যান্ত্রিক বৈশিষ্ট্য

এক্সিকিউশন স্ট্যান্ডার্ড

• ASTM / ASME: ASTM A213/A213M (প্রোডাক্ট স্পেক) এবং ASME SA-213/SA-213M (কোড গ্রহণ); সাধারণ টিউবিং প্রয়োজনীয়তাগুলি প্রায়শই ASTM A1016/A1016M উল্লেখ করে।

• EN (সাধারণ অ্যানালগ পরিবার): EN 10216-2 (চাপের উদ্দেশ্যে সিমলেস টিউব), 13CrMo4-5 (1.7335) সহ উচ্চ-তাপমাত্রার সার্ভিসের জন্য Cr-Mo এর একটি ঘনিষ্ঠ ইউরোপীয় গ্রেড পরিবার হিসাবে প্রায়শই উদ্ধৃত করা হয়।

• GOST (সাধারণ সিমলেস টিউব ফ্রেমওয়ার্ক): GOST 8732 (হট-ফর্মড সিমলেস স্টিল পাইপ; GOST 8731 এর মাধ্যমে বৈশিষ্ট্যগুলি উল্লেখ করা হয়) এবং GOST 550-75 পেট্রোকেমিক্যাল/তেল প্রক্রিয়াকরণ প্রসঙ্গে উচ্চ-চাপ/উচ্চ-তাপমাত্রার টিউব অ্যাপ্লিকেশনগুলির জন্য।

• JIS: JIS G 3462 (বয়লার এবং হিট এক্সচেঞ্জারের জন্য অ্যালয় স্টিল টিউব; STBA সিরিজ Cr-Mo গ্রেড অন্তর্ভুক্ত করে)।

• GB: GB/T 5310-2023 (উচ্চ চাপের বয়লারের জন্য সিমলেস স্টিল টিউব এবং পাইপ); সাধারণত উল্লেখ করা অনুরূপ গ্রেড পরিবারে 12CrMoG অন্তর্ভুক্ত থাকে যা প্রকল্প সমতুল্য নিয়মের উপর নির্ভর করে।

অ্যাপ্লিকেশন ক্ষেত্র

• পাওয়ার ও ইউটিলিটি বয়লার: সুপারহিটার/রিহিটার টিউবিং, ইকোনোমাইজার সার্কিট, উচ্চ-তাপমাত্রার ট্রান্সফার লাইন।

• হিট এক্সচেঞ্জার সিস্টেম: শেল-এন্ড-টিউব এক্সচেঞ্জার, এয়ার প্রিহিটার, হিটার কয়েল (যেখানে Cr-Mo লো অ্যালয় তাপমাত্রা/চাপের প্রয়োজনীয়তার জন্য নির্বাচিত হয়)।

• পেট্রোকেমিক্যাল ও রিফাইনিং: প্রসেস হিটার, উচ্চ-তাপমাত্রার পাইপিং স্পুল, উচ্চ-তাপমাত্রার সার্ভিসে এক্সচেঞ্জার বান্ডিল।

• রক্ষণাবেক্ষণ-বান্ধব অ্যাসেম্বলি: অভ্যন্তরীণ-থ্রেডেড টিউব প্রান্তগুলি যেখানে দ্রুত ইনস্টলেশন, মডুলার প্রতিস্থাপন, বা ঘন ঘন ডিসঅ্যাসেম্বলি প্রয়োজন (ডিজাইন কোড অনুমোদনের সাপেক্ষে)।
