ওভারল্যাপড এল টাইপ ফিন টিউব কার্বন এলএল টাইপ ফিনযুক্ত টিউব হিট এক্সচেঞ্জারের জন্য

পণ্য ওভারভিউ

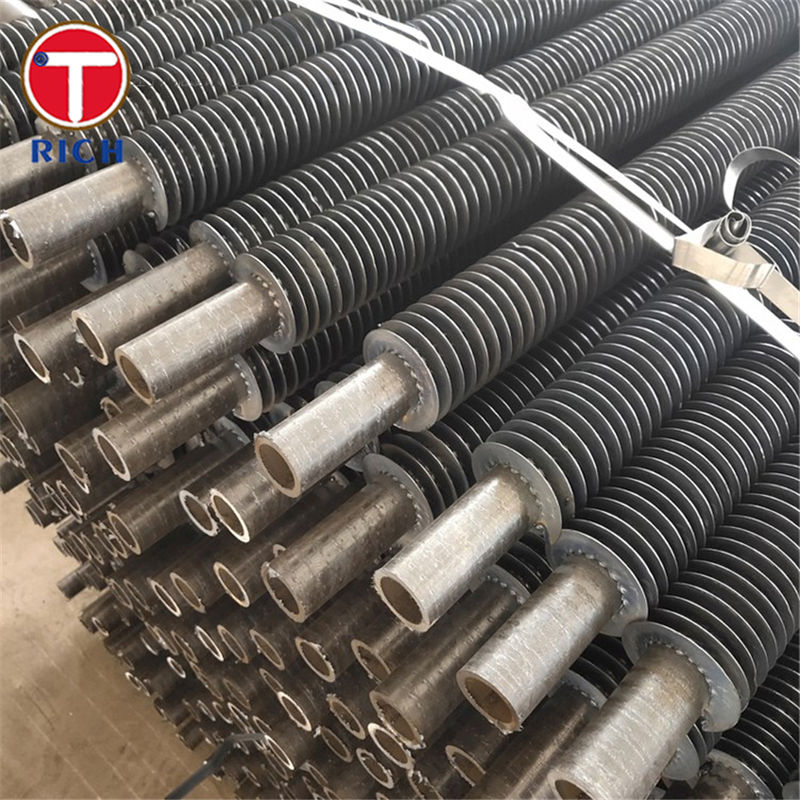

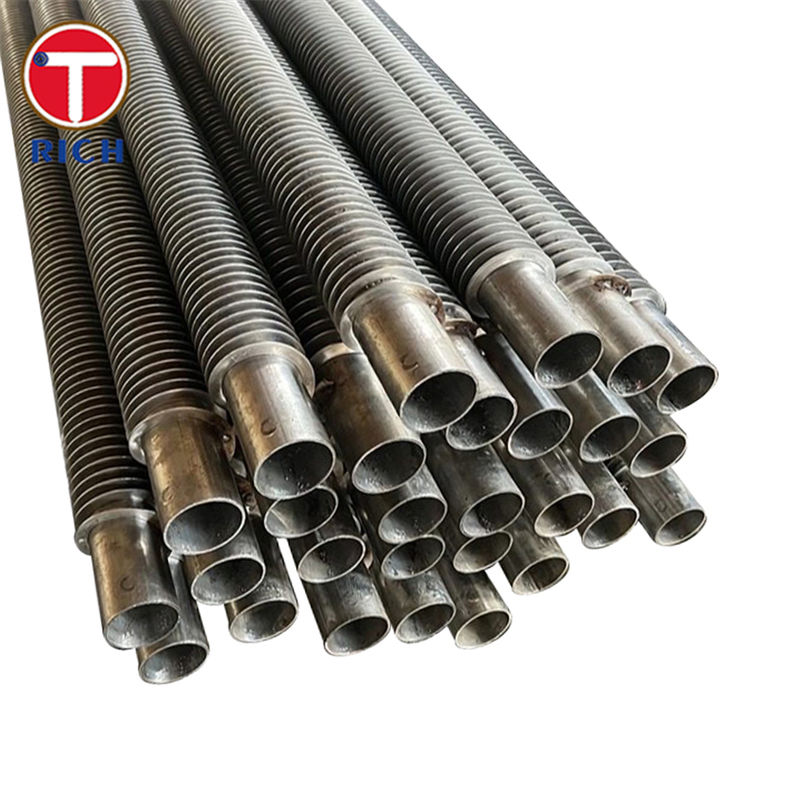

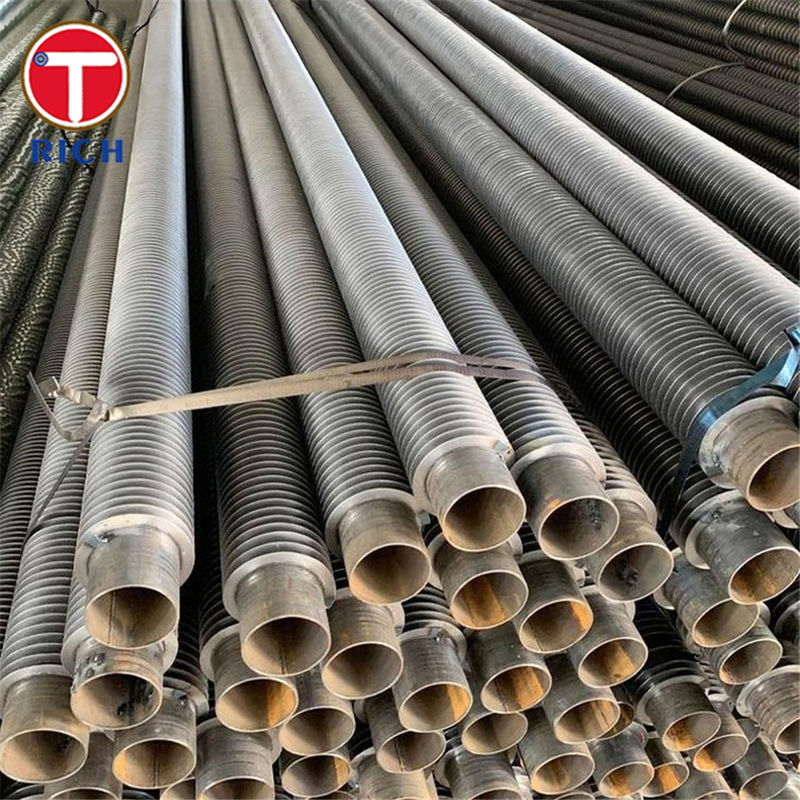

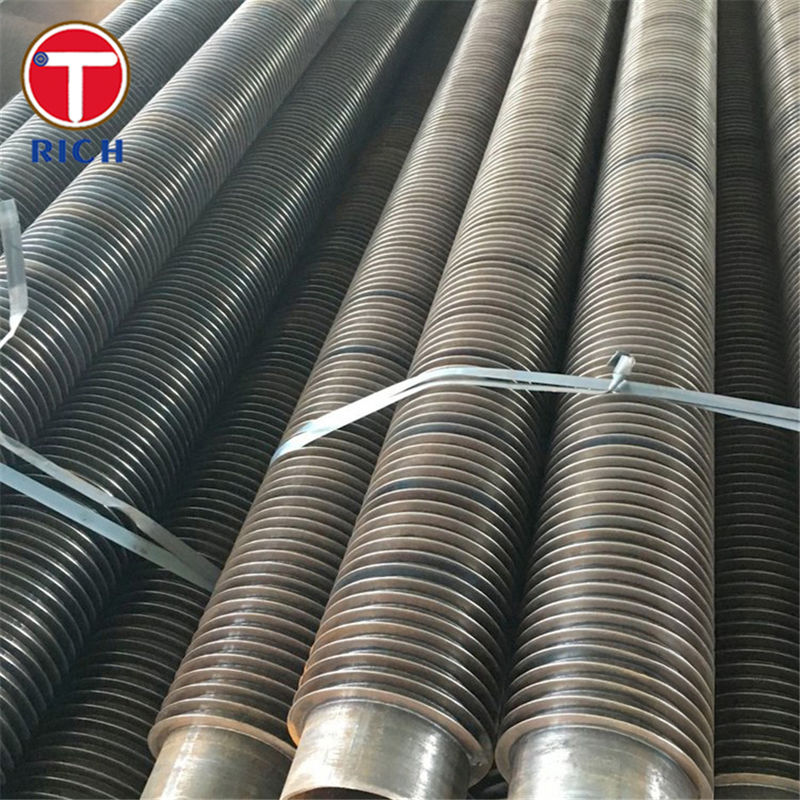

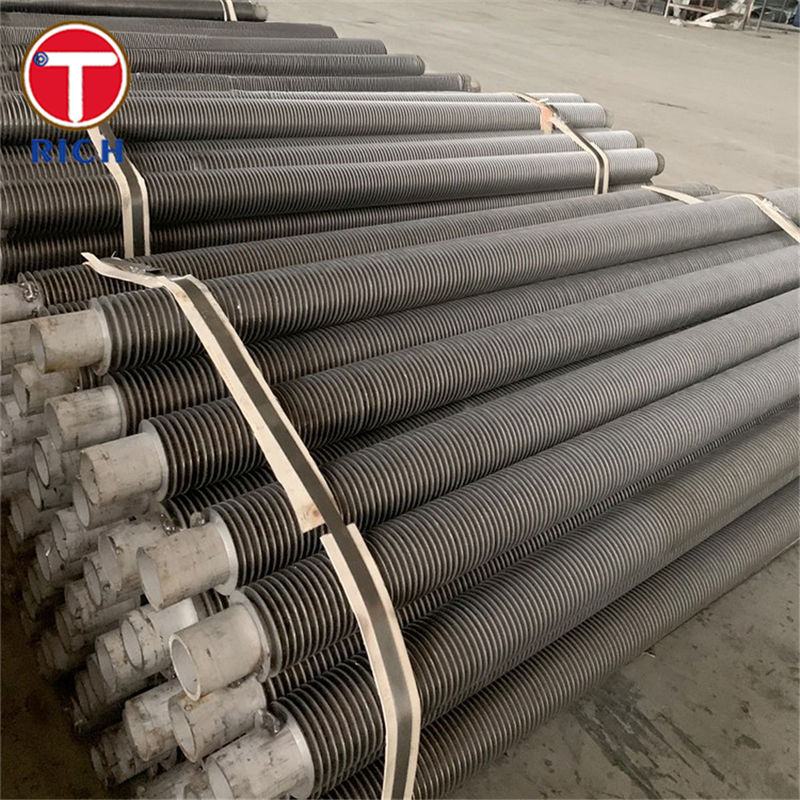

ওভারল্যাপড এল টাইপ ফিন টিউব, যা এলএল টাইপ ফিনযুক্ত টিউব বা এলএল-ফুট ফিন টিউব নামেও পরিচিত, এটি একটি টেনশন-উইন্ড ফিনযুক্ত টিউব যেখানে এল-আকৃতির ফিনগুলি কার্বন স্টিলের বেস টিউবের চারপাশে হেলিকালভাবে মোড়ানো থাকে এবং প্রতিটি ফিনের পাদদেশ আগেরটির সাথে ওভারল্যাপ করে। এটি একটি ডাবল “L” ফুট তৈরি করে যা টিউবের বাইরের পৃষ্ঠকে সম্পূর্ণরূপে ঢেকে রাখে।

কার্বন এলএল টাইপ ফিন টিউবগুলির জন্য, বেস টিউবটি সাধারণত নির্বিঘ্ন নিম্ন- বা মাঝারি-কার্বন ইস্পাত (যেমন ASTM A179, A192, A210 বা A106), যেখানে ফিনগুলি সাধারণত অ্যালুমিনিয়াম বা তামার স্ট্রিপ হয়। এই নির্মাণ কার্বন স্টিলের শক্তি এবং চাপ প্রতিরোধের সাথে নন-ফেরাস ফিনের উচ্চ তাপ পরিবাহিতা এবং ভাল ক্ষয় প্রতিরোধের সমন্বয় করে, যা এটিকে এয়ার-কুলড এবং গ্যাস-সাইড হিট এক্সচেঞ্জার সার্ভিসের জন্য আদর্শ করে তোলে।

স্পেসিফিকেশন

কার্বন স্টিল এলএল টাইপ ফিন টিউবগুলির জন্য সাধারণ নকশা এবং উত্পাদন পরিসীমা (মানগুলি নির্দেশক এবং কাস্টমাইজ করা যেতে পারে):

• বেস টিউব উপাদান (কার্বন ইস্পাত):

  • ASTM / ASME: A179, A192, A210 Gr A1 / Gr C, A106 Gr B

  • EN: EN 10216-2 গ্রেড যেমন P235GH / P265GH

  • JIS: G3461 STB340

  • GB / GOST: GB/T 5310, GOST 8734/8733

• বেস টিউবের বাইরের ব্যাস:

  • প্রায় 16–51 মিমি (নকশার উপর নির্ভর করে ~73 মিমি পর্যন্ত বাড়ানো যেতে পারে)

• বেস টিউব প্রাচীর বেধ:

  • সাধারণত বয়লার এবং হিট-এক্সচেঞ্জার সার্ভিসের জন্য 2.0–6.0 মিমি

• ফিন উপাদান:

  • অ্যালুমিনিয়াম খাদ: 1060, 1070, 1100, 6063 সিরিজ

  • যখন উচ্চ তাপ পরিবাহিতা বা ভাল ক্ষয় কর্মক্ষমতা প্রয়োজন হয় তখন তামার স্ট্রিপ

• ফিন জ্যামিতি (এলএল টাইপ):

  • ফিন উচ্চতা: ~16 মিমি পর্যন্ত

  • ফিন বেধ: প্রায় 0.4–0.6 মিমি (অনুরোধের ভিত্তিতে অন্যান্য বেধ)

  • ফিন পিচ: ≥ 2.3 মিমি (সাধারণত 8–11 ফিন/ইঞ্চি, ডিউটির উপর নির্ভর করে)

  • ফিন ফুট: ওভারল্যাপড “LL” ফুট যা টিউব পৃষ্ঠকে সম্পূর্ণরূপে ঢেকে রাখে

• টিউবের দৈর্ঘ্য:

  • সাধারণত 12–18 মিটার পর্যন্ত (অনুরোধের ভিত্তিতে দীর্ঘ বা ইউ-বেন্ড টিউব, পরিবহন এবং হ্যান্ডলিং সীমাবদ্ধতার সাপেক্ষে)

• সাধারণ নকশা শর্তাবলী:

  • পরিষেবা: বায়ু, ফ্লু গ্যাস, পরিষ্কার বা হালকা ক্ষয়কারী গ্যাস প্রবাহ

  • কাজের তাপমাত্রা:

    • অ্যালুমিনিয়াম ফিনের সাথে: সাধারণত ফিন দিকে প্রায় 170 °C পর্যন্ত

    • তামার ফিন বা বিশেষ ডিজাইনের সাথে: উচ্চতর হতে পারে, প্রকল্পের রেটিং এবং খাদ নির্বাচনের সাপেক্ষে

প্রধান বৈশিষ্ট্য

• সম্পূর্ণ টিউব আচ্ছাদন
  ওভারল্যাপড এলএল ফুট ডিজাইন কার্বন স্টিল টিউবকে সম্পূর্ণরূপে ঢেকে দেয়, একটি অবিচ্ছিন্ন ধাতব জ্যাকেট সরবরাহ করে এবং সাধারণ এল-ফুটযুক্ত ফিন টিউবগুলির তুলনায় বহিরাগত ক্ষয় সুরক্ষা উল্লেখযোগ্যভাবে উন্নত করে।

• উচ্চ ফিন-টু-টিউব যোগাযোগের চাপ
  ফিনগুলি নিয়ন্ত্রিত টেনশনের অধীনে টিউবের উপর হেলিকালভাবে মোড়ানো হয়, যা ফিন ফুট এবং টিউব পৃষ্ঠের মধ্যে শক্তিশালী যান্ত্রিক যোগাযোগ দেয়, যা তাপ স্থানান্তর বাড়ায় এবং তাপীয় যোগাযোগের প্রতিরোধ ক্ষমতা কমিয়ে দেয়।

• ক্ষয়কারী পরিবেশে উন্নত পরিষেবা জীবন
  যেহেতু বেস টিউবটি ওভারল্যাপিং ফিন ফুট দ্বারা সম্পূর্ণরূপে আচ্ছাদিত, তাই টিউব প্রাচীরটি সরাসরি গ্যাস-সাইড আক্রমণের থেকে অনেকাংশে বিচ্ছিন্ন থাকে। এলএল ফিন টিউবগুলি হালকা থেকে মাঝারিভাবে ক্ষয়কারী পরিবেশে এক্সট্রুডেড ফিনের একটি সাশ্রয়ী বিকল্প হিসাবে ব্যাপকভাবে ব্যবহৃত হয়।

• তাপীয় চক্রের অধীনে স্থিতিশীল ফিন
  যান্ত্রিক উইন্ডিং প্রক্রিয়া এবং ইন্টারলকিং “LL” জ্যামিতি বারবার গরম এবং শীতলকরণ, যান্ত্রিক কম্পন বা প্রবাহ-প্ররোচিত কম্পনের অধীনে ফিন আলগা হওয়া বা ঝাঁকুনি হওয়ার ঝুঁকি হ্রাস করে।

• ভাল পরিচ্ছন্নতা এবং কম ফাউলিং প্রবণতা
  মসৃণ, অবিচ্ছিন্ন ফিনগুলি অভিন্ন পিচের সাথে কম গ্যাস-সাইড চাপ হ্রাস সরবরাহ করে এবং ধুলো জমা হওয়া সীমিত করতে সহায়তা করে, যা বায়ু ফুঁকানো, বাষ্প ফুঁকানো বা হালকা ব্রাশ করার মাধ্যমে অনলাইন বা অফলাইন পরিষ্কার করা সহজ করে।

আমাদের সুবিধা

নীচে এলএল টাইপ (ওভারল্যাপড এল) কার্বন ফিনযুক্ত টিউব সম্পর্কে শেষ ব্যবহারকারী এবং ইপিসি ঠিকাদারদের দ্বারা উত্থাপিত কিছু সাধারণ প্রশ্ন রয়েছে—এবং কীভাবে একটি সু-প্রকৌশলী পণ্য তাদের উত্তর দেয়।

1. এলএল টাইপ কীভাবে স্ট্যান্ডার্ড এল টাইপ এবং কেএল টাইপ ফিন টিউবগুলির সাথে তুলনা করে?

• উদ্বেগ: কোন ফিন টাইপ ক্ষয় প্রতিরোধের, তাপ স্থানান্তর এবং ব্যয়ের সেরা সমন্বয় প্রদান করে?

• উত্তর:

  • স্ট্যান্ডার্ড এল টাইপ ভাল যোগাযোগ এবং মৌলিক ক্ষয় সুরক্ষা প্রদান করে তবে ফিন ফুটের মধ্যে ছোট উন্মুক্ত ফাঁক রাখে।

  • এলএল টাইপ টিউবটিকে সম্পূর্ণরূপে আবদ্ধ করতে ফিন ফুটগুলিকে ওভারল্যাপ করে, যা এল টাইপের চেয়ে ভাল ক্ষয় প্রতিরোধের প্রদান করে এবং উল্লেখযোগ্যভাবে কম খরচে এক্সট্রুডেড ফিনের কাছাকাছি আসে।

  • কেএল টাইপ যান্ত্রিক বন্ধন এবং তাপ স্থানান্তরকে আরও উন্নত করতে বেস টিউবের উপর নর্লিং সহ এল-ফুট ফিনগুলিকে একত্রিত করে, তবে এটি সাধারণত বেশি ব্যয়বহুল এবং যখন সর্বাধিক কর্মক্ষমতা প্রয়োজন হয় তখন ব্যবহৃত হয়।

2. দীর্ঘমেয়াদী অপারেশনের সময় ফিনগুলি কি শক্ত থাকবে?

• উদ্বেগ: তাপীয় চক্র এবং কম্পনের অধীনে ফিন আলগা হওয়া তাপ স্থানান্তর দক্ষতা মারাত্মকভাবে হ্রাস করতে পারে এবং শব্দ সৃষ্টি করতে পারে।

• উত্তর:

  • এলএল ফিনগুলি টেনশন উইন্ড এবং যান্ত্রিকভাবে ওভারল্যাপিং ফুট দ্বারা লক করা হয়। অবিচ্ছিন্ন মোড়ানো এবং নিয়ন্ত্রিত টেনশন এমনকি বারবার গরম এবং শীতল করার সময়ও টিউবের উপর শক্তিশালী গ্রিপ বজায় রাখে।

  • সঠিক উপাদান জোড়া (কার্বন স্টিল টিউব + অ্যালুমিনিয়াম বা তামার ফিন) ফিন ফুট ক্র্যাক না করে ডিফারেনশিয়াল তাপীয় প্রসারণের সাথে মানিয়ে নিতে সহায়তা করে।

3. এলএল টাইপ কি আমার গ্যাসের তাপমাত্রা এবং পরিবেশের জন্য উপযুক্ত?

• উদ্বেগ: ব্যবহারকারীরা নিশ্চিত করতে চান যে অ্যালুমিনিয়াম বা তামার ফিনগুলি পরিষেবাতে খুব দ্রুত নরম বা ক্ষয় হবে না।

• উত্তর:

  • অ্যালুমিনিয়াম ফিনের জন্য, এলএল উইন্ড ফিনের জন্য সাধারণ ডিজাইন গ্যাস-সাইড তাপমাত্রা প্রায় 150–170 °C, বিস্তারিত ডিজাইন, খাদ টেম্পার এবং নিরাপত্তা মার্জিনের উপর নির্ভর করে উচ্চতর সীমা সম্ভব।

  • তামার ফিনগুলি কিছুটা উচ্চ তাপমাত্রায় এবং নির্দিষ্ট ক্ষয়কারী পরিবেশে ব্যবহার করা যেতে পারে, তবে চূড়ান্ত নির্বাচন ফ্লু-গ্যাসের গঠন (SOx, ক্লোরাইড, আর্দ্রতা) এবং সাইটের অভিজ্ঞতার উপর ভিত্তি করে করা উচিত।

  • এলএল ফুটের সম্পূর্ণ টিউব কভারেজ কার্বন স্টিল টিউবের জন্য অতিরিক্ত সুরক্ষা প্রদান করে যেখানে বহিরাগত ক্ষয় একটি উদ্বেগের বিষয়, উদাহরণস্বরূপ উপকূলীয় বা সামান্য অ্যাসিডিক ফ্লু-গ্যাস পরিবেশে।

4. আমি কীভাবে ফিন উচ্চতা এবং ফিন পিচ নির্বাচন করব?

• উদ্বেগ: প্রকৌশলীদের তাপ স্থানান্তর এলাকা, চাপ হ্রাস এবং ফাউলিং প্রবণতা ভারসাম্য বজায় রাখতে হবে।

• উত্তর:

  • সাধারণ এলএল ফিন উচ্চতা ≤16 মিমি পিচ ≥2.3 মিমি সহ; উচ্চতর ফিন এবং টাইটার পিচ পৃষ্ঠের ক্ষেত্রফল বৃদ্ধি করে তবে চাপ হ্রাস এবং ফাউলিং ঝুঁকিও বাড়ায়।

  • ধুলোযুক্ত ফ্লু গ্যাসের জন্য, সামান্য কম ফিন উচ্চতা এবং আরও খোলা পিচ প্রায়শই সেরা জীবন-চক্র কর্মক্ষমতা দেয়।

  • একজন উপযুক্ত সরবরাহকারী ডিউটি ​​শর্তাবলী (গ্যাস প্রবাহ, তাপমাত্রা প্রোফাইল, অনুমোদিত চাপ হ্রাস এবং পরিষ্কারের পদ্ধতি) ব্যবহার করে ফিন জ্যামিতি অপ্টিমাইজ করতে পারে।

5. বেস টিউব এবং ফিনগুলি কি আন্তর্জাতিক চাপ-অংশের মানগুলির সাথে সঙ্গতিপূর্ণ?

• উদ্বেগ: ইপিসি এবং মালিকদের এএসটিএম, ইএন, জেআইএস, জিওএসটি এবং জিবি কোডের সাথে সামঞ্জস্যতা প্রয়োজন।

• উত্তর:

  • কার্বন স্টিল বেস টিউবগুলি সাধারণত ব্যাপকভাবে স্বীকৃত চাপ মান যেমন এএসটিএম এ179, এ192, এ210, এ106; ইএন 10216-2; জেআইএস জি3461; জিবি/টি 5310; এবং সংশ্লিষ্ট জিওএসটি স্পেসিফিকেশনগুলিতে সরবরাহ করা হয়।

  • এই মানগুলি রাসায়নিক গঠন, যান্ত্রিক বৈশিষ্ট্য এবং বাধ্যতামূলক এনডিটি / চাপ পরীক্ষাগুলি স্পষ্টভাবে সংজ্ঞায়িত করে, বয়লার, ইকোনোমাইজার এবং অন্যান্য হিট-এক্সচেঞ্জার সরঞ্জামগুলিতে নিরাপদ ব্যবহার নিশ্চিত করে।

রাসায়নিক গঠন

যান্ত্রিক বৈশিষ্ট্য

প্রযোজ্য মান

এএসটিএম / এএসএমই (ইউএসএ):

• এএসটিএম এ179 / এএসএমই এসএ179 – নির্বিঘ্ন কোল্ড-ড্রন লো-কার্বন স্টিল হিট-এক্সচেঞ্জার এবং কনডেনসার টিউব।

• এএসটিএম এ192 / এএসএমই এসএ192 – উচ্চ-চাপ পরিষেবার জন্য নির্বিঘ্ন কার্বন স্টিল বয়লার এবং সুপারহিটার টিউব।

• এএসটিএম এ210 / এএসএমই এসএ210 – নির্বিঘ্ন মাঝারি-কার্বন স্টিল বয়লার এবং সুপারহিটার টিউব (গ্রেড এ1 এবং সি)।

• এএসটিএম এ106 / এএসএমই এসএ106 – উচ্চ-তাপমাত্রা পরিষেবার জন্য নির্বিঘ্ন কার্বন স্টিল পাইপ (ফিনযুক্ত কয়েলের জন্য সাধারণত বেস টিউব হিসাবে ব্যবহৃত হয়)।

ইএন (ইউরোপ):

• ইএন 10216-2 – চাপ উদ্দেশ্যে নির্বিঘ্ন ইস্পাত টিউব, নির্দিষ্ট উচ্চ-তাপমাত্রা বৈশিষ্ট্য সহ নন-অ্যালয় এবং অ্যালয় ইস্পাত টিউব (গ্রেড পি235জিএইচ, পি265জিএইচ, ইত্যাদি)।

জেআইএস (জাপান):

• জেআইএস জি3461 – বয়লার এবং হিট এক্সচেঞ্জারের জন্য কার্বন স্টিল টিউব (যেমন এসটিবি340)।

জিবি (চীন):

• জিবি/টি 5310 – উচ্চ-চাপ বয়লারের জন্য নির্বিঘ্ন ইস্পাত টিউব এবং পাইপ।

জিওএসটি (রাশিয়া / সিআইএস):

• জিওএসটি 8734-75 / জিওএসটি 8733-74 – নির্বিঘ্ন কোল্ড-ফর্মড স্টিল টিউব এবং সংশ্লিষ্ট প্রযুক্তিগত প্রয়োজনীয়তা, যা বয়লার এবং হিট-এক্সচেঞ্জার টিউবিংয়ের জন্য ব্যাপকভাবে ব্যবহৃত হয়।

এলএল ফিনযুক্ত টিউবগুলি সাধারণত সাধারণ খালি প্রান্তের সাথে সরবরাহ করা হয়, দৈর্ঘ্যে কাটা হয় এবং রাসায়নিক গঠন, যান্ত্রিক বৈশিষ্ট্য, জলবাহী পরীক্ষা এবং অ-ধ্বংসাত্মক পরীক্ষার জন্য বেস টিউব স্ট্যান্ডার্ডের সাথে সম্পূর্ণরূপে মেনে চলে। ফিনিং প্রক্রিয়াটি শুধুমাত্র যোগ্য টিউবগুলিতে প্রয়োগ করা হয়।

অ্যাপ্লিকেশন ক্ষেত্র

সাধারণ অ্যাপ্লিকেশন এলাকা

কার্বন এলএল টাইপ (ওভারল্যাপড এল) ফিনযুক্ত টিউবগুলি গ্যাস-সাইড হিট ট্রান্সফার সরঞ্জামে ব্যাপকভাবে ব্যবহৃত হয় যেখানে একটি কমপ্যাক্ট, ক্ষয়-প্রতিরোধী প্রসারিত পৃষ্ঠ প্রয়োজন, যার মধ্যে রয়েছে:

• বিদ্যুৎ উৎপাদন (তাপবিদ্যুৎ কেন্দ্র, বর্জ্য থেকে শক্তি)

• পেট্রোকেমিক্যাল এবং শোধনাগার ইউনিট

• রাসায়নিক এবং সার কারখানা

• ধাতুবিদ্যা এবং ইস্পাত কারখানা

• এইচভিএসি এবং শিল্প শুকানোর ব্যবস্থা

• বর্জ্য তাপ পুনরুদ্ধার ইউনিট এবং ইকোনোমাইজার

প্রতিটি ক্ষেত্রের মধ্যে সাধারণ ব্যবহার

• বিদ্যুৎ এবং বয়লার দ্বীপ:

  • এয়ার প্রি-হিটার, ইকোনোমাইজার, নিম্ন-তাপমাত্রা হিটার এবং গ্যাস-গ্যাস হিট এক্সচেঞ্জার।

  • বয়লার বা গ্যাস টারবাইনের পিছনে ফ্লু-গ্যাস তাপ পুনরুদ্ধার।

• পেট্রোকেমিক্যাল এবং শোধনাগার:

  • ক্রুড, ভ্যাকুয়াম, কোকার, এফসিসি এবং হাইড্রোক্রেটার ইউনিটে এয়ার-কুলড হিট এক্সচেঞ্জার (এয়ার কুলার)।

  • হাইড্রোজেন, জ্বালানী গ্যাস বা ফ্লেয়ার গ্যাস সিস্টেমের জন্য গ্যাস কুলার।

• রাসায়নিক এবং সার:

  • অ্যামোনিয়া, মিথানল বা সিনগ্যাস লাইনে প্রক্রিয়া গ্যাস কুলার এবং হিটার।

  • ফ্লু-গ্যাসের শেল পাশে বর্জ্য-তাপ বয়লার এবং কনভেকশন ব্যাংক।

• ধাতু এবং উচ্চ-তাপমাত্রা প্রক্রিয়া শিল্প:

  • পুনরায় গরম করার চুল্লি এবং অ্যানিলিং লাইনে পুনরুদ্ধারকারী এবং তাপ-পুনরুদ্ধার কয়েল।

  • সেন্টার প্ল্যান্ট বা ব্লাস্ট-ফার্নেস গ্যাস সিস্টেমে অফ-গ্যাস কুলার এবং এয়ার হিটার।

• এইচভিএসি, শুকানো এবং সাধারণ শিল্প:

  • ড্রায়ার এবং ওভেনের জন্য গরম-বাতাস কয়েল, বাষ্প কয়েল এবং গ্যাস হিটার।

  • হিট রিকভারি ভেন্টিলেশন কয়েল এবং শিল্প বায়ু-গরম ব্যাটারি।
