উৎপত্তি স্থল: | ঝাইজিয়াং চায়না |
---|---|
পরিচিতিমুলক নাম: | TORICH |
সাক্ষ্যদান: | ISO 9001 |
মডেল নম্বার: | বাদামী ফিন্টিউব |
ন্যূনতম চাহিদার পরিমাণ: | 1 টন |
মূল্য: | USD 1500-2000 Per Ton |
প্যাকেজিং বিবরণ: | বান্ডিলগুলিতে |
ডেলিভারি সময়: | 4-6 সপ্তাহ |
পরিশোধের শর্ত: | এল / সি, ডি / এ, ডি / পি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
যোগানের ক্ষমতা: | মাসে 500 টন |
আদর্শ: | বিজোড়, ঝালাই | আবেদন: | তাপ পরিবর্তনকারী |
---|---|---|---|
সাক্ষ্যদান: | ISO | মান: | এএসটিএম, JIS, AISI, হট্টগোল, টীকা |
বেধ: | 1mm-40mm | বাহিরের ব্যাসার্ধ: | 6-630mm |
প্রযুক্তি: | কোল্ড ড্র | ||
লক্ষণীয় করা: | বাদামী ফিন্টুব হেয়ারপিন হিট এক্সচেঞ্জার টিউব,আইসি এমবেডেড ফিন টিউব,1 মিমি বেধ এমবেডেড ফিন টিউব |

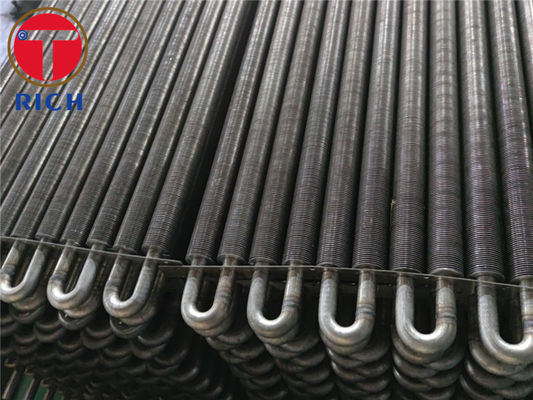

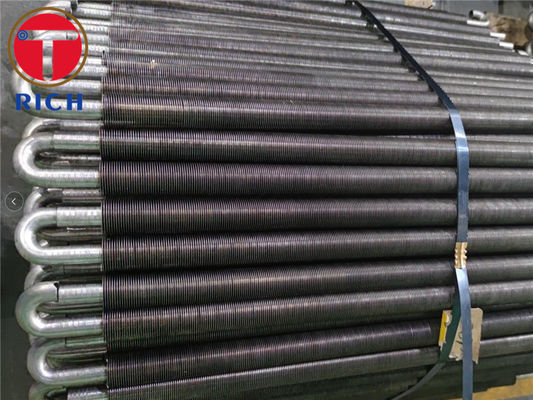

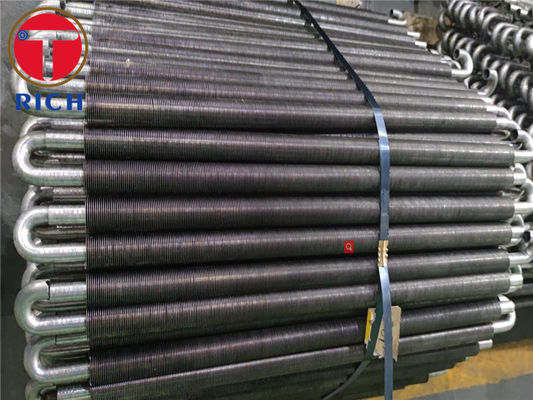

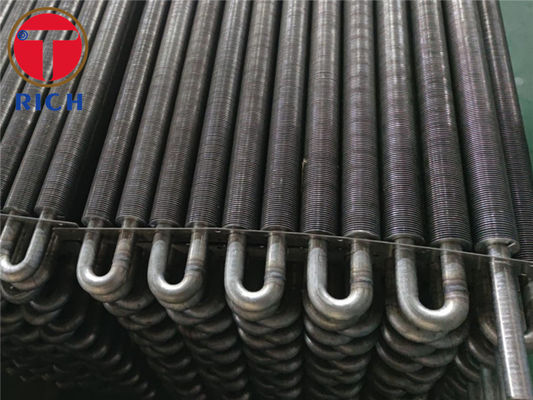

বাদামী Fintube হেয়ারপিন তাপ এক্সচেঞ্জার বাদামী Fintube এমবেডেড Finned টিউব
এমবেডেড ফিন্ড টিউব উত্পাদন লাইন সরঞ্জাম অনেক বছর পরে সফলভাবে নির্মিত হয়
অভিজ্ঞতা এবং অনুশীলনের, এবং ধারাবাহিকভাবে বাজারে প্রবেশ করেছে।সরঞ্জাম আপগ্রেড করা হয়
ব্রিটিশ এমবেডেড ফিন্ড টিউব সরঞ্জামগুলির উন্নত প্রযুক্তির রেফারেন্স সহ।পিএলসি নিয়ন্ত্রণ
মোড গার্হস্থ্য উত্পাদন প্রয়োজনীয়তা, সহজ অপারেশন - প্রক্রিয়াকরণ অনুযায়ী উন্নত করা হয়
সম্পূর্ণ সহায়ক সুবিধা, এবং উত্পাদিত পণ্যগুলি উন্নত সরঞ্জামগুলির সাথে তুলনীয় হতে পারে
ইনলাইড সর্পিল ফিন্ড পাইপ হল স্টিলের পাইপের একটি নির্দিষ্ট প্রস্থ এবং গভীরতার সাথে একটি সর্পিল খাঁজ প্রাক প্রক্রিয়া করা,
এবং তারপর লেদ উপর ইস্পাত পাইপ উপর ইস্পাত ফালা inlay।একটি নির্দিষ্ট প্রিলোডের কারণে ঘূর্ণন প্রক্রিয়ায়,
ইস্পাতের ফালাটি সর্পিল খাঁজে শক্তভাবে বাঁধা থাকবে, যাতে স্টিলের মধ্যে একটি নির্দিষ্ট যোগাযোগের এলাকা নিশ্চিত করা যায়
ফালা এবং ইস্পাত পাইপ।স্টিলের স্ট্রিপকে স্প্রিংব্যাক এবং পড়ে যাওয়া রোধ করার জন্য, স্টিলের উভয় প্রান্ত
ফালাটি স্টিলের পাইপে dedালাই করা হবে।জলাবদ্ধতা সহজ করার জন্য, এর মধ্যে একটি নির্দিষ্ট পার্শ্ব ফাঁক থাকতে হবে
ইস্পাত ফালা এবং সর্পিল খাঁজ।যদি পাশের ক্লিয়ারেন্স হস্তক্ষেপের জন্য খুব ছোট হয়, মোজাইক প্রক্রিয়াটি কঠিন
নির্বিঘ্নে এগিয়ে যেতে।উপরন্তু, ক্ষত ইস্পাত ফালা সবসময় একটি নির্দিষ্ট রিবাউন্ড, যা ইস্পাত ফালা করে তোলে
এবং সর্পিল খাঁজ নীচের পৃষ্ঠ ভাল সংযুক্ত করা যাবে না।
এমবেডেড সর্পিল ফিন্ড টিউব (এমবেডেড) সরঞ্জামগুলির জন্য পণ্য প্রক্রিয়াকরণের প্রয়োজনীয়তা
1 মোজাইক গভীরতা এবং স্থায়িত্ব
1.1 টান অফ ফোর্স টেস্ট: 8 কেজির বেশি বা অ্যালুমিনিয়াম স্ট্রিপ টিয়ারিং
1.2 জলাবদ্ধতা গভীরতা: 0.35 ~ 0.5, চুল্লি নলের প্রাচীর বেধ অনুযায়ী
1.3 ইনলে স্থিতিশীলতা: প্রতিটি শিফটে প্রথম টুকরো টানা আউট ফোর্স নমুনা 1.1 এর প্রয়োজনীয়তা পূরণ করে
1.4 এমবেডেড পাইপ স্টেইনলেস স্টিল এবং কার্বন ইস্পাত দিয়ে তৈরি হবে এবং পাইপের প্রাচীর বেধ হবে
2 মিমি কম নয়
এম্বেডেড পাইপের 1.5 ব্যাস DN20 38 (1.5 প্রয়োজনীয়তা অনুযায়ী ব্রিটিশ আমেরিকান মান)
1.6 এম্বেড করার পরে পাইপের পৃষ্ঠে কোন ফাটল বা ফাটল নেই
1.7 পাইপ ব্যাস অনুযায়ী ইনলাইড টুকরোর উচ্চতা গণনা করা হবে - সাধারণত পাইপের ব্যাসের অর্ধেক,
কিন্তু 57 মিমি এর বেশি নয়
2 পণ্য মাত্রিক নির্ভুলতা
2.1 উইং সেগমেন্টের মোট দৈর্ঘ্য হল - 5 মিমি ~ + 5 মিমি, এবং সেগমেন্ট গতির নির্ভুলতা হল - 0.3 মিমি ~ + 0.4 মিমি
2.2 স্লাইসের ব্যবধান + 0.21 মিমি বা তার বেশি
2.3 পাখনা এবং ইস্পাত পাইপের লম্ব - 1 ডিগ্রী থেকে + 1 ডিগ্রী
2.4 জলাবদ্ধতা সমতলতা -0.1 মিমি ~ + 0.1 মিমি, ফিন নিজেই বেধ সহনশীলতা দ্বারা সৃষ্ট উচ্চতা পার্থক্য ছাড়া
2.5 ইনলে উচ্চতা পার্থক্য - 0.1 মিমি ~ + 0.1 মিমি, পাখনার মাত্রিক সহনশীলতার কারণে উচ্চতার পার্থক্য ব্যতীত
2.6 একই ইস্পাত পাইপ উপাদান, একই পিচ এবং পাখনা সংখ্যা, বিভিন্ন finned টিউব দৈর্ঘ্য
inlaying পরে একই পরিবর্তন
3 মোজাইক গতি
বেস পাইপের বাইরের ব্যাস পাইপ ব্যাস এবং শীট স্পেসিং অনুযায়ী 20 ~ 50
