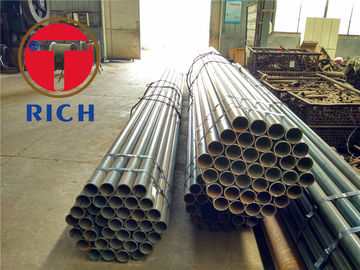

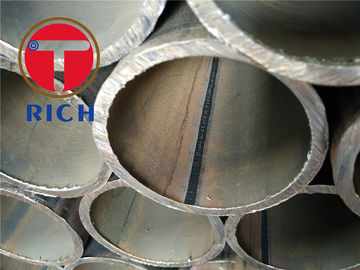

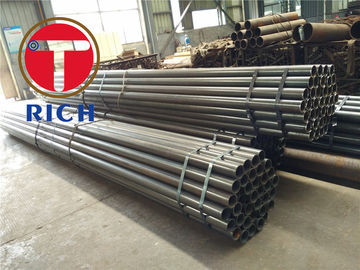

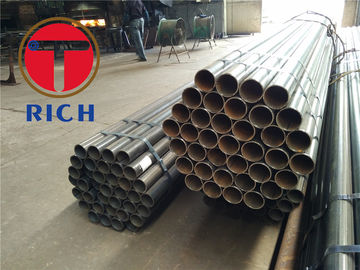

গোলাকার EN 10217-2 ঢালাই ইস্পাত টিউব P195GH P235GH P265GH 16Mo3 HFW SAWH SAWL
পণ্যের বিবরণ
welded steel pipe
,electric resistance welded steel tube
EN10217-2 ঢালাই করা ইস্পাত টিউব P195GH P235GH P265GH 16Mo3 HFW SAWH SAWL
EN10217-2 চাপের জন্য ঢালাই করা ইস্পাত নল - প্রযুক্তিগত সরবরাহের শর্তাবলী -
দ্বিতীয় অংশঃনির্দিষ্ট উচ্চ তাপমাত্রার বৈশিষ্ট্যযুক্ত বৈদ্যুতিকভাবে ঝালাই করা অ-লিগিত এবং লেগযুক্ত ইস্পাত নল
উপাদানঃ
পুরোপুরি মরা ইস্পাত, ফাইন গ্রিন ইস্পাত একটি ferritic গ্রিন আকারের সঙ্গে.
ইস্পাতের নাম:
EN10027-1 এবং CR10260 অনুযায়ী
উৎপাদনঃ
এইচএফডব্লিউউচ্চ ফ্রিকোয়েন্সিতে ঝালাই
SAW ডুবানো আর্ক welded - দৈর্ঘ্য স্তর -এসএএইচএইচ
- হেলিক্যাল সিউম -এসএওএল
ওয়েল্ডিং পদ্ধতিঃ
EN10217-1 অনুযায়ী সাক্ষী এবং অনুমোদিত হয় নিমজ্জিত এবং ঝালাই ((SAW)) টিউবগুলির জন্য ওয়েল্ডিং পদ্ধতির পরীক্ষা এবং পরিদর্শন
চেহারা ও সাধারণঃ
ঢালাই এলাকায় ফাটল মুক্ত, ফিউশন অভাব এবং অনুপস্থিতি অনুপ্রবেশ
টিউবগুলি বাইরের পৃষ্ঠের ত্রুটি থেকে মুক্ত যা চাক্ষুষ পরীক্ষার মাধ্যমে সনাক্ত করা যায়।
ফাঁস-শক্ততাঃ
টিউবগুলি একটি হাইড্রোস্ট্যাটিক পরীক্ষা বা বৈদ্যুতিন চৌম্বকীয় পরীক্ষার জন্য ফাঁস-শক্ততার জন্য পাস করবে
অ-ধ্বংসাত্মক পরীক্ষাঃ
সমস্ত ইডব্লিউ এবং বিডব্লিউ টিউবগুলির ওয়েল্ড সিউমের পুরো দৈর্ঘ্যটি লংটিউডিয়াল ইনফেকশন সনাক্তকরণের জন্য একটি নন-ডিস্ট্রাক্টিভ পরীক্ষার সাপেক্ষে হবে
সমস্ত SAW টিউবগুলির সোল্ডিং সিউমের পুরো দৈর্ঘ্যটি ত্রুটি সনাক্তকরণের জন্য একটি নন-ডিস্ট্রাক্টিভ পরীক্ষার অধীনে রাখা উচিত।
সরলতা:
কোন টিউব লম্বা L এর সোজা থেকে বিচ্যুতি 0.0015L অতিক্রম করতে পারবে না।
কোন এক মিটার দৈর্ঘ্যের উপর সোজা থেকে বিচ্যুতি 3 মিমি অতিক্রম করা উচিত নয়।
শেষের প্রস্তুতিঃ
টিউবগুলি বর্গাকার কাটা শেষের সাথে সরবরাহ করা হবে। শেষগুলি অত্যধিক burrs থেকে মুক্ত হতে হবে।
রাসায়নিক গঠনঃ
| ইস্পাত গ্রেড | সি | হ্যাঁ | এমএন | পি | এস | সিআর | মো | নি | আল | ক | Nb | টিআই | V | Cr+Cu+ Mo+Ni | |
| ইস্পাতের নাম | ইস্পাত সংখ্যা | সর্বাধিক | সর্বাধিক | সর্বাধিক | সর্বাধিক | সর্বাধিক | সর্বাধিক | সর্বাধিক | সর্বাধিক | মিনিট | সর্বাধিক | সর্বাধিক | সর্বাধিক | সর্বাধিক | সর্বাধিক |
| P195TR1 | 1.0107 | 0.13 | 0.35 | 0.70 | 0.025 | 0.020 | 0.30 | 0.08 | 0.30 | - | 0.30 | 0.010 | 0.04 | 0.02 | 0.70 |
| P195TR2 | 1.0108 | 0.13 | 0.35 | 0.70 | 0.025 | 0.020 | 0.30 | 0.08 | 0.30 | 0.02 | 0.30 | 0.010 | 0.04 | 0.02 | 0.70 |
| P235TR1 | 1.0254 | 0.16 | 0.35 | 1.20 | 0.025 | 0.020 | 0.30 | 0.08 | 0.30 | - | 0.30 | 0.010 | 0.04 | 0.02 | 0.70 |
| P235TR2 | 1.0255 | 0.16 | 0.35 | 1.20 | 0.025 | 0.020 | 0.30 | 0.08 | 0.30 | 0.02 | 0.30 | 0.010 | 0.04 | 0.02 | 0.70 |
| P265TR1 | 1.0258 | 0.20 | 0.40 | 1.40 | 0.025 | 0.020 | 0.30 | 0.08 | 0.30 | - | 0.30 | 0.010 | 0.04 | 0.02 | 0.70 |
| P265TR2 | 1.0259 | 0.20 | 0.40 | 1.40 | 0.025 | 0.020 | 0.30 | 0.08 | 0.30 | 0.02 | 0.30 | 0.010 | 0.04 | 0.02 | 0.70 |
EN10217-1 পার্ট 1: নির্দিষ্ট ঘরের তাপমাত্রা বৈশিষ্ট্যযুক্ত অ-লিগ স্টিল টিউব
EN10217-2 পার্ট ২ঃ নির্দিষ্ট উচ্চতর সঙ্গে বৈদ্যুতিকভাবে ঝালাই অ্যালগারি এবং লেগ স্টীল টিউব
তাপমাত্রা বৈশিষ্ট্য
EN10217-3 পার্ট 3:অ্যালগ্রিড ফাইন গ্রিন স্টীল টিউব
EN10217-5 পার্ট 4: নির্দিষ্ট নিম্ন তাপমাত্রার সঙ্গে বৈদ্যুতিকভাবে ঝালাই অ্যালগ্রিড ইস্পাত টিউব
বৈশিষ্ট্য
EN10217-5 পার্ট 5: নির্দিষ্ট নিম্ন স্তরের সঙ্গে নিমজ্জিত আর্ক ঝালাই অ্যালগরিয়াম ইস্পাত টিউব
তাপমাত্রা বৈশিষ্ট্য
EN10217-6 পার্ট 6: নির্দিষ্ট নিম্ন স্তরের সঙ্গে ডুবে থাকা আর্ক ওয়েল্ডেড নন-লেগ স্টিল টিউব
তাপমাত্রা বৈশিষ্ট্য
EN10217-7 পার্ট 7: স্টেইনলেস স্টীল টিউব।
প্রবিধানিক উল্লেখঃ
EN 760, ওয়েল্ডিং কন্সট্রুমেবলস - ডুবানো আর্ক ওয়েল্ডিংয়ের জন্য ফ্লাক্স - শ্রেণীবিভাগ
EN 895, ধাতব উপকরণগুলিতে সোল্ডারগুলির উপর ধ্বংসাত্মক পরীক্ষা - ট্রান্সভার্সাল টেনসিল টেস্ট
EN 910, ধাতব উপকরণগুলিতে সোল্ডারের উপর ধ্বংসাত্মক পরীক্ষা - বাঁক পরীক্ষা
EN1321, ধাতব উপকরণগুলির মধ্যে welds উপর ধ্বংসাত্মক পরীক্ষা - ম্যাক্রোস্কোপিক এবং মাইক্রোস্কোপিক পরীক্ষা
সোল্ডার
EN10002-1, ধাতব উপকরণ - প্রসার্য পরীক্ষা - পার্ট 1: পরিবেষ্টিত তাপমাত্রায় পরীক্ষার পদ্ধতি
EN10002-5, ধাতব উপকরণ - প্রসার্য পরীক্ষা - পার্ট 5: উচ্চ তাপমাত্রায় টেসিংয়ের পদ্ধতি
EN10020, স্টিলের শ্রেণীর সংজ্ঞা এবং শ্রেণীবিভাগ
EN10021, ইস্পাত ও লোহা পণ্যগুলির জন্য সাধারণ প্রযুক্তিগত সরবরাহের প্রয়োজনীয়তা
EN10027-1, ইস্পাতের ধ্বংসাত্মক সিস্টেম - পার্ট 1: ইস্পাতের নাম, মূল চিহ্ন।
EN10027-2, ইস্পাতের জন্য নামকরণ সিস্টেম - পার্ট 2: সংখ্যাসূচক সিস্টেম।
EN10045-1, ধাতব উপকরণ - চার্পি ইমপ্যাক্ট টেস্ট - পার্ট 1: টেস্ট পদ্ধতি
EN10052, লোহার পণ্যগুলির তাপ চিকিত্সা পদগুলির শব্দভান্ডার
EN10204, ধাতব পণ্য - পরিদর্শন নথির ধরন
EN10200, সিউমলেস এবং ওয়েলডেড স্টিল টিউব - দৈর্ঘ্য ইউনিট প্রতি মাত্রা এবং ভর
EN10233, ধাতব উপাদান - টিউব - সমতলতা পরীক্ষা
EN10234, ধাতব উপকরণ - টিউব - ড্রিফট প্রসারিত পরীক্ষা
EN10236, ধাতব উপকরণ - টিউব - রিং প্রসারিত পরীক্ষা
EN10237, ধাতব উপকরণ - টিউব - রিং টান পরীক্ষা
EN10246-1, ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক পরীক্ষা পার্ট 1: স্বয়ংক্রিয় ইলেক্ট্রোম্যাগনেটিক পরীক্ষা
ফেরোম্যাগনেটিক ইস্পাত টিউবগুলির জন্য
হাইড্রোলিক লিকটিটনেস যাচাইকরণ
EN10246-3, ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক টেস্টিং - পার্ট 3: সিউমলেসগুলির স্বয়ংক্রিয় এডিসি বর্তমান পরীক্ষা
এবং ত্রুটি সনাক্তকরণের জন্য ঢালাই করা (ডুবে থাকা আর্ক-ঢালাই ব্যতীত) ইস্পাত টিউব।
EN10246-5 ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক পরীক্ষা - পার্ট 5: স্বয়ংক্রিয় পূর্ণ পেরিফেরাল চৌম্বকীয়
ট্রান্সডুসার/ফ্লাক্স ফুটো পরীক্ষা, সিউমলেস এবং ওয়েল্ডেড (ডুবে থাকা আর্ক ওয়েল্ডেড ব্যতীত)
লংটোজিনাল ত্রুটি সনাক্তকরণের জন্য ফেরোম্যাগনেটিক ইস্পাত টিউব
EN10246-6, ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক টেস্টিং - পার্ট 6: স্বয়ংক্রিয়ভাবে পূর্ণ পেরিফেরিয়াল আল্ট্রাসোনিক টেস্টিং
ত্রুটি সনাক্তকরণের জন্য সিউমলেস স্টিল টিউব।
EN10247-7, ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক পরীক্ষা - পার্ট 7: স্বয়ংক্রিয়ভাবে পূর্ণ পেরিফেরিয়াল আল্ট্রাসোনিক পরীক্ষা
ধাতু সনাক্তকরণের জন্য একযোগে এবং welded (ডুবানো আর্ক welded ছাড়া) ইস্পাত টিউব
লংটিজুডিয়াল ত্রুটি।
EN10246-8, ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক পরীক্ষা - পার্ট 8: ওয়েডের স্বয়ংক্রিয় অতিস্বনক পরীক্ষা
বৈদ্যুতিকভাবে ঝালাই করা টিউবগুলির সিউম লংটিজুডিয়াল ত্রুটি সনাক্তকরণের জন্য।
EN10246-9, ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক পরীক্ষা - পার্ট 9: ওয়েডের স্বয়ংক্রিয় অতিস্বনক পরীক্ষা
দীর্ঘস্থায়ী এবং/অথবা প্রান্তিক সনাক্তকরণের জন্য ডুবে থাকা আর্ক-ওয়েল্ডড টিউবগুলির সিম
তির্যক ত্রুটি।
EN10246-10, ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক পরীক্ষা - পার্ট 10: ওয়েডের রেডিওগ্রাফিক পরীক্ষা
ত্রুটি সনাক্তকরণের জন্য স্বয়ংক্রিয় ফিউশন আর্ক ওয়েল্ডড টিউবগুলির সিউম।
EN10246-14, ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক পরীক্ষা - পার্ট 14: স্বয়ংক্রিয় অতিস্বনক পরীক্ষার
লেমিনার সনাক্তকরণের জন্য সিউমলেস এবং ওয়েলডেড (ডুবানো আর্ক ওয়েলডেড ব্যতীত) ইস্পাত টিউব
অপূর্ণতা
EN10246-15, ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক পরীক্ষা - অংশ 15: স্ট্রিপ / প্লেটের স্বয়ংক্রিয় অতিস্বনক পরীক্ষা
ল্যামিনার ত্রুটি সনাক্তকরণের জন্য ইস্পাত টিউব তৈরিতে ব্যবহৃত হয়
EN10246-16, ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক পরীক্ষা - অংশ 16: এলাকার স্বয়ংক্রিয় অতিস্বনক পরীক্ষা
লেমিনার ত্রুটি সনাক্তকরণের জন্য ঢালাই করা ইস্পাত টিউবগুলির ওয়েল্ড সিউমের পাশে
EN10246-17, ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক পরীক্ষা - অংশ 17: টিউব শেষগুলির স্বয়ংক্রিয় অতিস্বনক পরীক্ষা
লেমিনার ত্রুটি সনাক্তকরণের জন্য সিউমহীন এবং ঝালাই করা ইস্পাত টিউব
EN10256, ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক পরীক্ষা - স্তর 1 এবং স্তরের 2 এর যোগ্যতা এবং দক্ষতা
এনডিটি কর্মী
-
