সিমलेस / ওয়েলেড অক্টাঙ্গন ইস্পাত পাইপ জিবি / টি 3094 ঠান্ডা ড্রোনযুক্ত টিউব 10 # 20 # Q195 Q235 Q345
পণ্যের বিবরণ
seamless steel pipe
,precision stainless steel tubing
সিউমলেস বা ওয়েল্ড অক্টানগন স্টিল পাইপ GB/T 3094 কোল্ড টানা টিউব 10# 20# Q195 Q235 Q345
অষ্টভুজ ইস্পাত টিউব বেশিরভাগই seamless টিউব বা welded টিউব, produচীনা স্ট্যান্ডার্ড GB/T 3094 অনুসারে, যা ঠান্ডা টানা আকৃতির ইস্পাত টিউবগুলির জন্য একটি মান।
অষ্টভুজ ইস্পাত টিউব ব্যাপকভাবে কাঠামোগত অংশ, টুল এবং যন্ত্রপাতি অংশ ব্যবহার করা হয়। এবং স্টেইনলেস স্টীল পাইপ তুলনায় ব্যারেল সাধারণত একটি বৃহত্তর ইনার্টিয়া মুহূর্ত এবং বিভাগ মডিউল আছে,ফ্লেক্সারাল টর্শিয়াল বৃহত্তর ক্ষমতা, স্টিল সংরক্ষণ, ব্যাপকভাবে কাঠামোগত ওজন কমাতে পারেন।
ইস্পাত গ্রেডঃ
10#/ 20#/ 35#/ 45#/ Q195/ Q215/ Q235/ Q295/ Q345/ Q390
প্রয়োগঃ
কাঠামোগত অংশ, যন্ত্রপাতি এবং যন্ত্রপাতি অংশে ব্যবহৃত
উৎপাদন পদ্ধতিঃ
ঠান্ডায় টানা
টিউব টাইপঃ
চীনা মান GB/T 3094 অনুযায়ী সিউমলেস টিউব, অথবা গ্রাহকের অনুরোধ অনুযায়ী ঝালাই টিউব
সহনশীলতাঃ
নিম্নলিখিত টেবিল অনুযায়ী, অথবা গ্রাহকদের অনুরোধ অনুযায়ী।
| প্রস্থের জন্য অনুমোদন | |||
| আকার ((মিমি) | সহনশীলতা ((মিমি) | ||
| সাধারণ | উচ্চ গ্রেড | ||
| প্রস্থ A / B | ≤30 | ±0.30 | ±0.20 |
| > ৩০-৫০ | ±0.40 | ±0.30 | |
| >৫০-৭৫ | ±0.80%A ±0.80%B | ±0.70%A ±0.70%B | |
| > ৭৫ | ±১%A ±১%B | ±0.8%A ±0.8%B | |
| দেয়ালের বেধের জন্য অনুমোদন | |||
| আকার ((মিমি) | সহনশীলতা ((মিমি) | ||
| সাধারণ | উচ্চ গ্রেড | ||
| প্রস্থ A / B | ≤ ১।0 | ±0.18 | ±0.12 |
| > ১.০-৩0 | +১৫% WT -১০% WT | +১২.৫% WT -১০% WT | |
| >৩।0 | +১২.৫% WT -১০% WT | ±10% WT | |
টিউবের প্রান্তের কুঁচকুনিঃ
নিম্নলিখিত টেবিল অনুযায়ী, অথবা গ্রাহকদের অনুরোধ অনুযায়ী।
| প্রান্তের কুঁচকুনি | |||
| আকার ((মিমি) | সহনশীলতা ((মিমি) | ||
| সাধারণ | উচ্চ গ্রেড | ||
| প্রস্থ A / B | ≤30 | 0.20 | 0.10 |
| > ৩০-৫০ | 0.30 | 0.15 | |
| >৫০-৭৫ | 0. ৮০% | 0৫০% | |
| > ৭৫ | 0.৯০% | 0.৬০% | |
বাঁকানোঃ
সাধারণ টিউবের জন্য, বাঁক ≤4.0mm/m হওয়া উচিত এবং মোট সোজা ≤0.4% হওয়া উচিত।
হাই গ্রেড টিউবের জন্য, বাঁক ≤2.0mm/m হওয়া উচিত, এবং মোট সোজা ≤0.2% হওয়া উচিত।
যান্ত্রিক বৈশিষ্ট্যঃ
| ইস্পাত গ্রেড | টান শক্তি এমপিএ | ফলন শক্তি এমপিএ | লম্বা % |
| কমপক্ষে | |||
| 10 | 335 | 205 | 24 |
| 20 | 390 | 245 | 20 |
| 35 | 510 | 305 | 17 |
| 45 | 590 | 335 | 14 |
| Q195 | 315 | 195 | 22 |
| Q215 | 335 | 215 | 22 |
| Q235 | 375 | 235 | 20 |
| Q295 | 430 | 295 | 22 |
| Q345 | 510 | 345 | 21 |
| Q390 | 530 | 390 | 18 |
শেষের আকৃতিঃ
পাইপের উভয় প্রান্তকে অক্ষের প্রতিস্থাপিত একটি সম্পূর্ণ শেষ পৃষ্ঠ পর্যন্ত কাটা উচিত এবং শেষগুলি থেকে বোরগুলি সরানো উচিত।
সরবরাহের শর্তঃ
ঠান্ডা টানা, তাপ চিকিত্সা এছাড়াও গ্রহণযোগ্য।

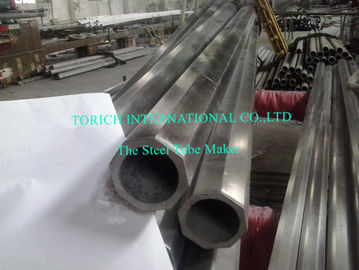

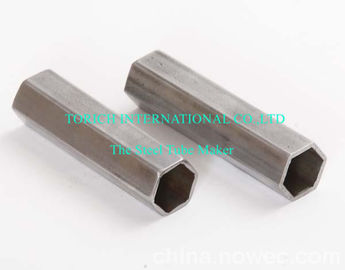

প্রযোজনা ছবিঃ
-
