SAE J526 কম-কার্বন ইস্পাত গ্যালভানাইজড প্রিসিশন স্টিল টিউব ব্রেকিং সিস্টেমের জন্য বান্ডি টিউব
পণ্যের বিবরণ
SAE J526 যথার্থ ইস্পাত টিউব
,কম-কার্বন ইস্পাত বান্ডি টিউব
,গ্যালভানাইজড হাইড্রোলিক টিউবিং
ব্রেক এবং হাইড্রোলিক লাইনের জন্য SAE J526 ওয়েল্ডেড লো-কার্বন স্টিল টিউবিং (কুণ্ডলীকৃত)
উপাদান
SAE J526 টিউবিং হল একটি বৈদ্যুতিক-প্রতিরোধ ঢালাই (ERW), একক-প্রাচীরের নিম্ন-কার্বন ইস্পাত টিউব যা স্বয়ংচালিত তরল পরিবাহী অ্যাপ্লিকেশনের জন্য কয়েলে (বা সোজা দৈর্ঘ্য) সরবরাহ করা হয় যেখানে নিয়ন্ত্রিত নমন, ফ্ল্যারিং, বিডিং, ফর্মিং এবং ব্রেজিং প্রয়োজন।
গুরুত্বপূর্ণ ডিজাইন নোট: SAE J526 উপাদানটি অভ্যন্তরীণ ওয়েল্ড বিড/স্কার্ফেড অঞ্চলের সাথে যুক্ত একটি সম্ভাব্য ফুটো পথের কারণে একক-ফ্লেয়ার অ্যাপ্লিকেশনের উদ্দেশ্যে নয়; যদি একটি একক ফ্লেয়ার বাধ্যতামূলক হয়, টিউব নির্বাচন এবং ঝুঁকি নিয়ন্ত্রণ চুক্তি দ্বারা সংজ্ঞায়িত করা উচিত (বা একটি বিকল্প স্পেসিফিকেশন নির্বাচন করা উচিত)।
স্পেসিফিকেশন
-

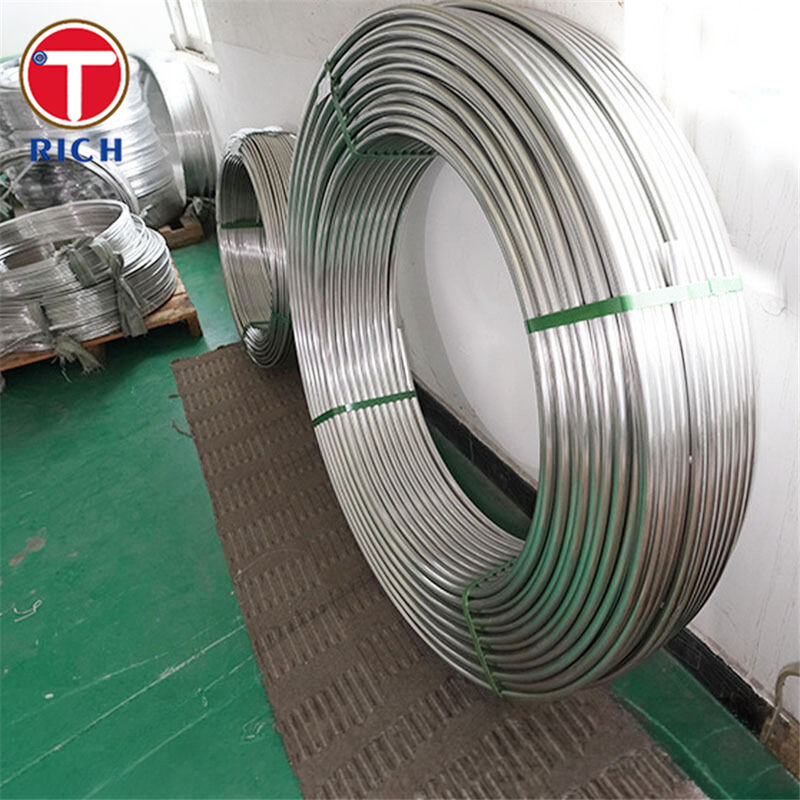

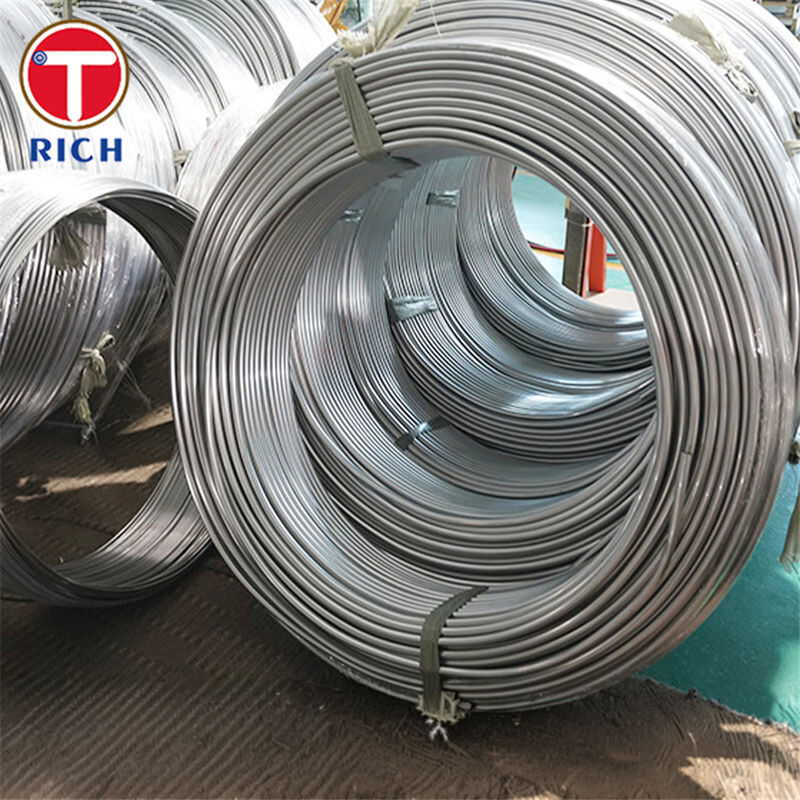

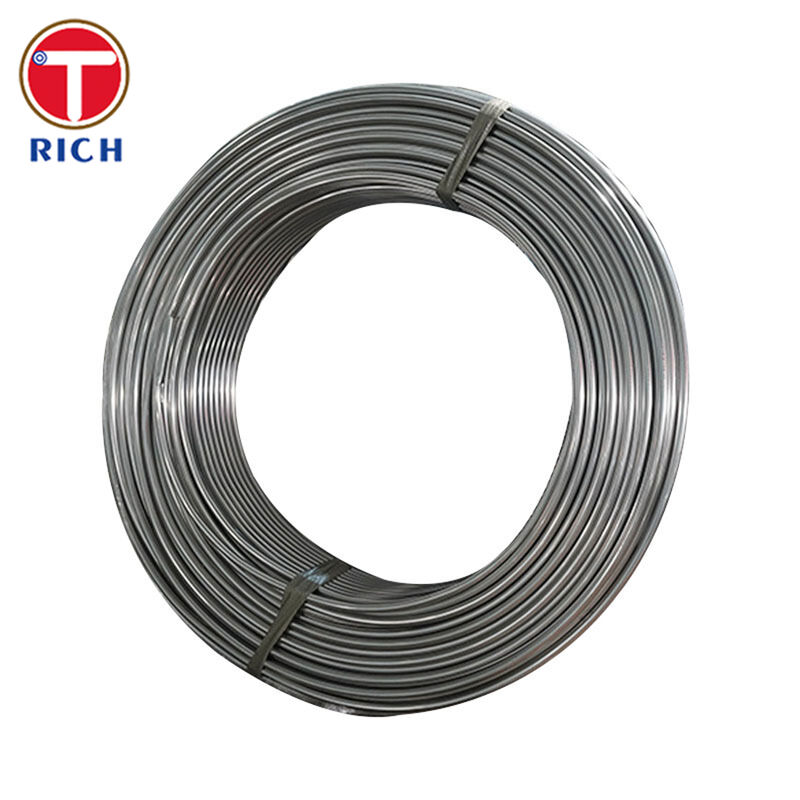

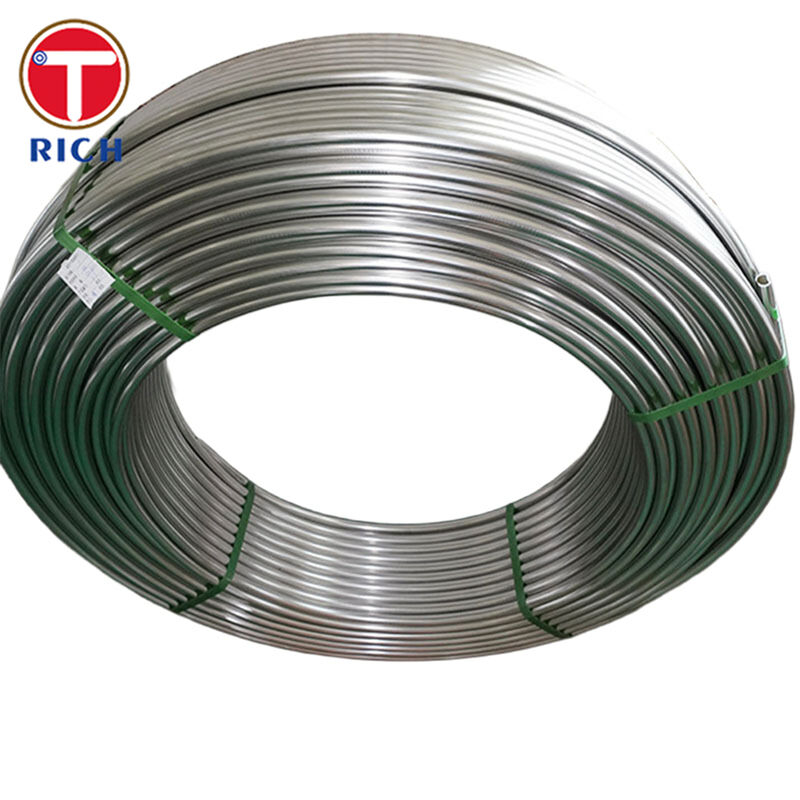

ফর্ম সরবরাহ: কুণ্ডলীকৃত (সাধারণ) এবং সোজা দৈর্ঘ্য উপলব্ধ।
-
ব্যাস পরিসীমার বাইরে (সহনশীলতা টেবিল থেকে রেফারেন্স): 3.18 মিমি থেকে 88.90 মিমি পর্যন্ত।
-
প্রাচীরের বেধ (সাধারণ J526 সহনশীলতা ব্যান্ড দেখানো হয়েছে): 0.64-2.50 মিমি নামমাত্র ব্যান্ড বেধ ব্যান্ড দ্বারা সংজ্ঞায়িত সহনশীলতা সহ।
-
মাত্রিক সহনশীলতা (SAE J526 থেকে উদাহরণ):
-
OD সহনশীলতা ±0.05 মিমি (3.18 মিমি ওডি) থেকে ±0.23 মিমি (76.2–88.9 মিমি ওডি ব্যান্ড) পর্যন্ত।
-
প্রাচীর সহনশীলতা নামমাত্র প্রাচীর ব্যান্ড দ্বারা পরিবর্তিত হয় (যেমন, ±0.08 থেকে ±0.20 মিমি বেধের পরিসরের উপর নির্ভর করে)।
-
-
সরলতা (সরাসরি দৈর্ঘ্য): 1.0 মিমি দৈর্ঘ্য 1000 মিমি (মাফ না করা হলে); কুণ্ডলীকৃত পণ্যের ক্ষেত্রে প্রযোজ্য নয়।
-
পরীক্ষার ভিত্তি (এই শ্রেণীর জন্য সাধারণ): সাধারণত SAE পরীক্ষা পদ্ধতির প্রতি সঞ্চালিত হয় (যেমন, প্রসার্য/কঠোরতা এবং গঠন-সম্পর্কিত পরীক্ষা)।
মূল বৈশিষ্ট্য
-
রাউটিং এবং সমাবেশের জন্য ঢালাইয়ের পরে নিয়ন্ত্রিত বাহ্যিক পৃষ্ঠের সাথে একক-প্রাচীর ERW নির্মাণ।
-
ব্যবহারিক ফ্যাব্রিকেশনের জন্য ডিজাইন করা হয়েছে: নমন, বিডিং, গঠন এবং ব্রেজিং-কেন্দ্রিক গুণমান।
-
কুণ্ডলী-বন্ধুত্বপূর্ণ সরবরাহ স্বয়ংক্রিয় নল গঠন, কাট-টু-দৈর্ঘ্য এবং উচ্চ-থ্রুপুট উত্পাদন লাইন সমর্থন করে।
আমাদের সুবিধা (শীর্ষ 3 ক্রেতার উদ্বেগ সমাধান করা হয়েছে)
-
ফ্লারিং এবং লিক-ঝুঁকি নিয়ন্ত্রণ (#1 ব্রেক-লাইন উদ্বেগ)
-
আমরা SAE J526 স্পষ্টভাবে নির্দিষ্ট করি এবং ভুল-স্পেক সোর্সিং প্রতিরোধ করার জন্য এর একক-ফ্লেয়ার সীমাবদ্ধতা সামনে তুলে ধরি। ব্রেক অ্যাসেম্বলির জন্য, আমরা টিউব + ফিটিং + ফ্লেয়ার মেথডকে গাড়ির স্ট্যান্ডার্ডের (ডাবল ফ্লেয়ার/বাবল ফ্লেয়ার প্রযোজ্য হিসাবে) মেলানোর পরামর্শ দিই।
-
-
বাস্তব রাস্তা পরিবেশের জন্য জারা সুরক্ষা বিকল্প
-
ব্রেক এবং আন্ডারবডি রাউটিং লবণ স্প্রে, আর্দ্রতা এবং পাথরের প্রভাবের সংস্পর্শে আসে। আমরা আপনার স্থায়িত্ব লক্ষ্য এবং গঠনের প্রয়োজনীয়তার উপর নির্ভর করে জারা-প্রতিরোধী পৃষ্ঠ কৌশলগুলিকে সমর্থন করতে পারি (যেমন, জিঙ্ক প্লাস জৈব টপকোট যেমন PVF/নাইলন/ইপক্সি)।
-
-
স্বয়ংক্রিয় গঠন এবং সমাবেশ ফলনের জন্য মাত্রিক সামঞ্জস্য
-
সামঞ্জস্যপূর্ণ OD/ওয়াল সহনশীলতা ফ্লেয়ার পরিবর্তনশীলতা, ক্ল্যাম্প-ফিট সমস্যা এবং পুনরায় কাজ কমায়। SAE J526 OD এবং প্রাচীর বেধের জন্য সংজ্ঞায়িত সহনশীলতা ব্যান্ড সরবরাহ করে, যা স্থিতিশীল উচ্চ-ভলিউম প্রক্রিয়াকরণ এবং মান নিয়ন্ত্রণের জন্য অপরিহার্য।
-
রাসায়নিক রচনা
| গ্রেড/মার্ক | স্ট্যান্ডার্ড রেফারেন্স | গ | সি | Mn | পৃ | এস |
|---|---|---|---|---|---|---|
| UNS G10080 | SAE J526 | ≤0.10 | ০.০৭-০.৬০ | 0.30-0.50 | ≤0.03 | ≤0.05 |
| UNS G10100 | SAE J526 | ০.০৮–০.১৩ | ০.০৭-০.৬০ | 0.30-0.60 | ≤0.03 | ≤0.05 |
| DC01 (1.0330) | EN 10130 | ≤0.12 | - | ≤0.60 | ≤0.045 | ≤0.045 |
| SPCD | JIS G 3141 | ≤0.12 | - | ≤0.50 | ≤0.040 | ≤0.040 |
| প্রশ্ন ১৯৫ | GB/T 700 | ≤0.12 | ≤0.30 | ≤0.50 | ≤0.035 | ≤0.040 |
যান্ত্রিক বৈশিষ্ট্য
| গ্রেড/মার্ক | ফলন/প্রমাণ | প্রসার্য শক্তি | প্রসারণ | কঠোরতা |
|---|---|---|---|---|
| SAE J526 টিউব (উদাহরণ: UNS G10080) | ≥170 MPa | ≥290 MPa | ≥14% (50 মিমি) | ≤65 (HR30T) |
| SAE J526 টিউব (উদাহরণ: UNS G10100) | ≥170 MPa | ≥290 MPa | ≥14% (50 মিমি) | ≤65 (HR30T) |
| DC01 (1.0330), EN 10130 | 140-280 MPa | 270-410 MPa | ≥28% | HB 85-120 |
| SPCD, JIS G 3141 (0.60–1.0 মিমি ব্যান্ড দেখানো হয়েছে) | ≤240 MPa (তথ্যমূলক ক্যাপ) | ≥270 MPa | ≥38% | উল্লেখ করা হয়নি |
| Q195, GB/T 700 | 195 MPa (≤16 mm) / 185 MPa (16–60 mm) | 315-430 MPa | 33% (Ø≤40 মিমি) | তালিকাভুক্ত নয় |
প্রযোজ্য মান
-
SAE: SAE J526 (ERW একক-প্রাচীর নিম্ন-কার্বন ইস্পাত টিউবিং; কুণ্ডলীকৃত/সোজা; গঠন-কেন্দ্রিক)।
-
ASTM: ASTM A513/A513M (ERW যান্ত্রিক টিউবিং; প্রায়ই তুলনামূলক ঢালাই-যান্ত্রিক টিউবিং পরিবারের জন্য উল্লেখ করা হয়)।
-
EN: EN 10305 সিরিজ (নির্ভুল টিউব; যেমন, জলবাহী/বায়ুসংক্রান্ত সিস্টেমের জন্য ঢালাই ঠান্ডা টানা টিউব)।
-
GOST: GOST 10704 / GOST 10705 (দ্রাঘিমাংশে ঝালাই করা ইস্পাত টিউব—আকারের পরিসীমা এবং প্রযুক্তিগত প্রয়োজনীয়তা)।
-
JIS: JIS G 3454 (চাপ পরিষেবার জন্য কার্বন ইস্পাত পাইপ; SAE J526 সম্পর্কিত নথির তালিকায় উল্লেখ করা হয়েছে)।
-
GB: GB/T 3639 (নির্ভুল ইস্পাত টিউব যা যান্ত্রিক/হাইড্রোলিক/অটোমোটিভ উপাদানগুলিতে ব্যবহৃত হয়; ব্যাপকভাবে চীন সরবরাহ চেইনে ব্যবহৃত হয়)।
আবেদন এলাকা
প্রাথমিক শিল্প: স্বয়ংচালিত তরল পরিবাহী সিস্টেম (ব্রেক/হাইড্রোলিক-সম্পর্কিত রাউটিং), প্লাস সাধারণ হাইড্রোলিক, রেফ্রিজারেশন এবং অনুরূপ চাপের টিউব ব্যবহার।
যেখানে এটি ব্যবহার করা হয় (উদাহরণ):
-
ব্রেক এবং ক্লাচ হাইড্রোলিক টিউব রাউটিং যেখানে সিস্টেম ডিজাইন SAE J526 এর গঠন এবং ফ্লেয়ার সীমাবদ্ধতার সাথে মেলে
-
সাধারণ স্বয়ংচালিত ফ্লুইড লাইন, হাইড্রোলিক সার্কিট এবং অ্যাসেম্বলির জন্য নমন/গঠন এবং সামঞ্জস্যপূর্ণ সহনশীলতা প্রয়োজন
আপনি যদি আপনার প্রয়োজনীয় OD × ওয়াল, ফ্লেয়ার টাইপ (ডাবল/বাবল), লেপ টার্গেট এবং গন্তব্য বাজার স্ট্যান্ডার্ড শেয়ার করেন, আমি আপনার অঙ্কন এবং PPAP/MTC প্রত্যাশার সাথে মেলে একটি ক্রয়-প্রস্তুত ডেটাশীট এবং পরিদর্শন চেকলিস্ট ফর্ম্যাট করতে পারি।
প্রশ্ন: আপনি কি ট্রেডিং কোম্পানি বা প্রস্তুতকারক?
উত্তর: প্রস্তুতকারক, ট্রেডিংও করতে পারেন।
প্রশ্ন: আপনার প্রসবের সময় কতক্ষণ?
উত্তর: সাধারণভাবে বলতে গেলে, পণ্যগুলি স্টকে থাকলে এটি 10-15 দিন, বা পণ্যগুলি স্টকে না থাকলে এটি 30-40 দিন,
এটা পরিমাণ অনুযায়ী হয়.
প্রশ্ন: আপনি নমুনা প্রদান করেন? এটা বিনামূল্যে বা অতিরিক্ত?
উত্তর: হ্যাঁ, আমরা বিনামূল্যে চার্জের জন্য নমুনা অফার করতে পারি তবে মালবাহী খরচ দিতে হবে।
প্রশ্নঃ আপনার অর্থপ্রদানের শর্তাবলী কি?
উত্তর: পেমেন্ট<=2000USD, 100% অগ্রিম। পেমেন্ট>=2000USD, 30% T/T অগ্রিম, শিপমেন্টের আগে ব্যালেন্স।
আপনার যদি অন্য প্রশ্ন থাকে, pls নির্দ্বিধায় আমার সাথে যোগাযোগ করুন।
-
