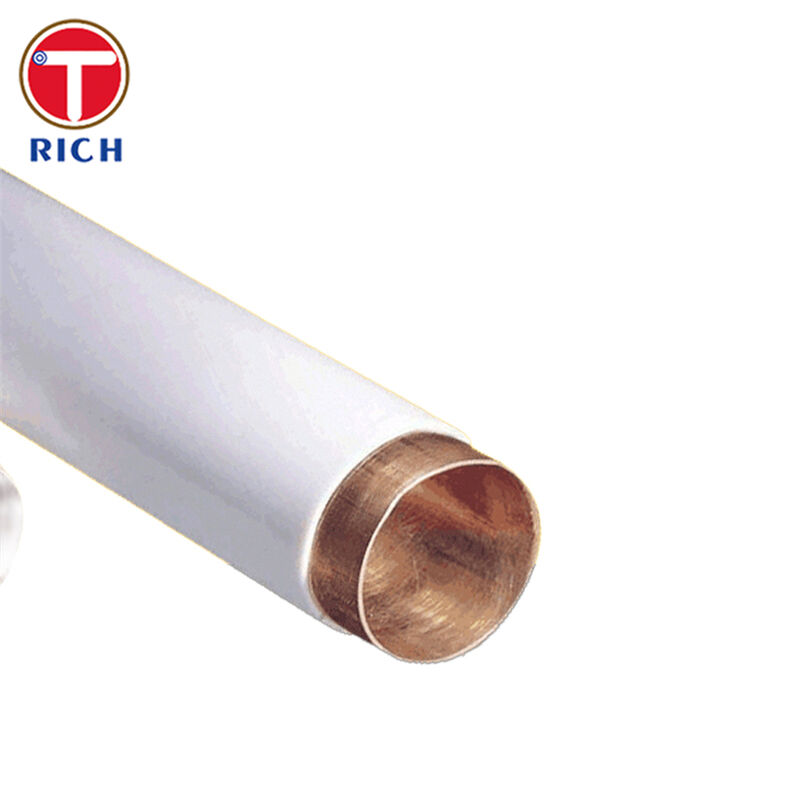

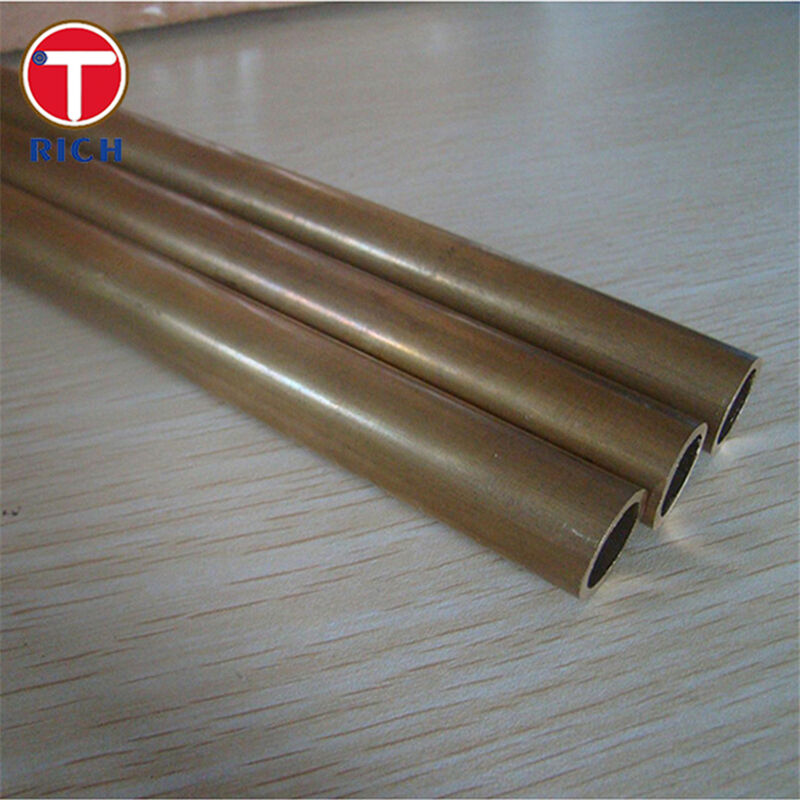

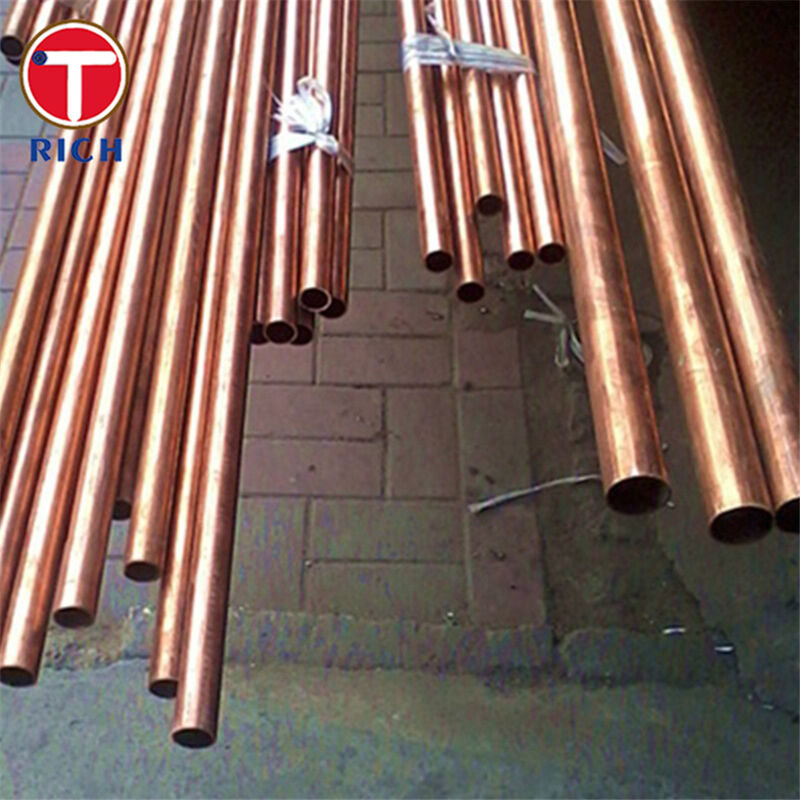

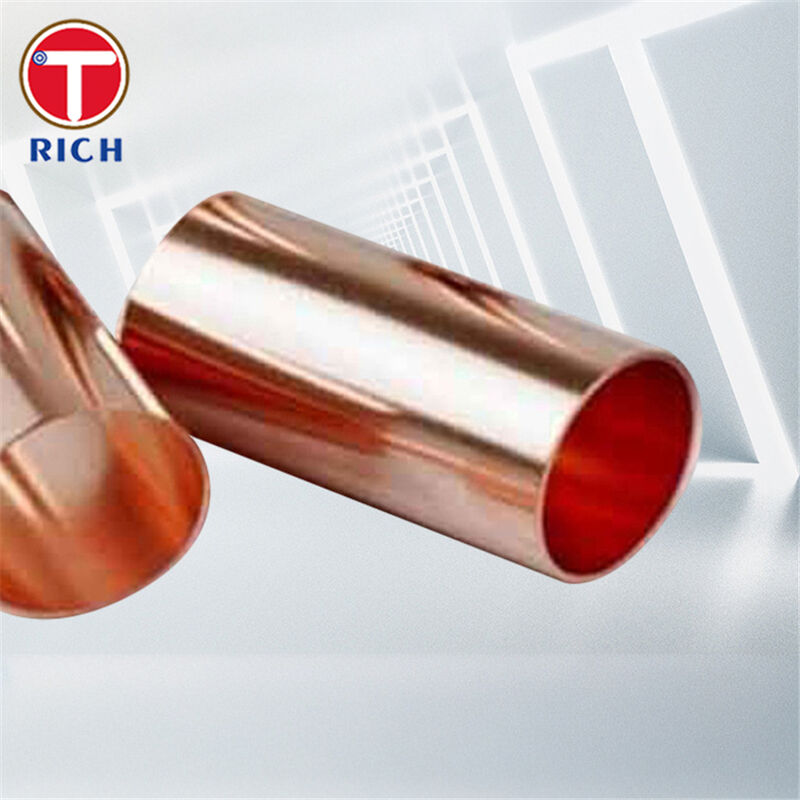

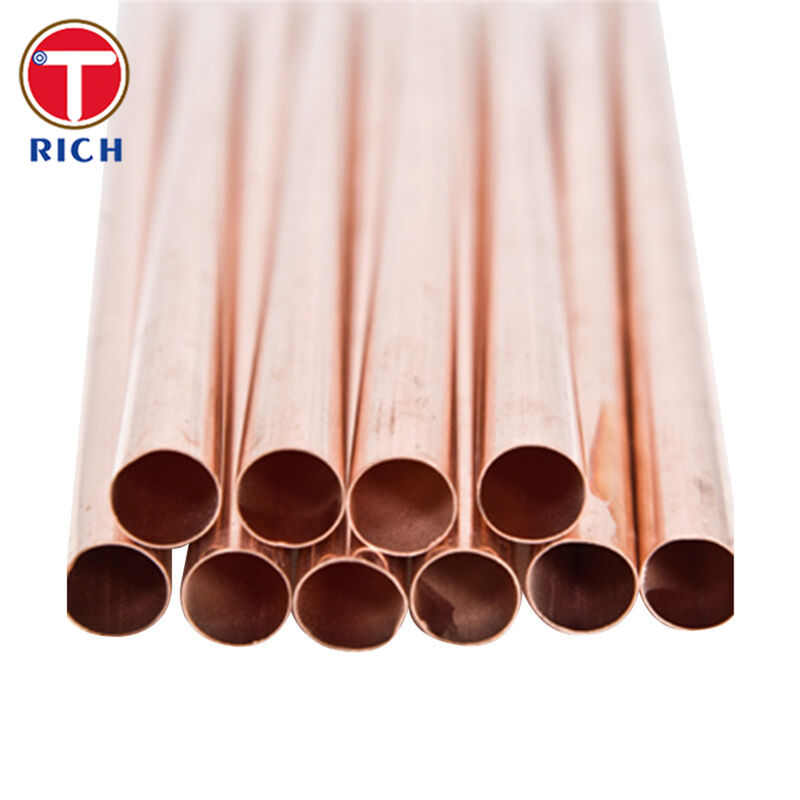

ASTM B75 C12200 কপার অ্যালয় টিউব উচ্চ-গুণমান কপার অ্যালয় টিউব যা স্টিম ট্রেসিংয়ের জন্য ব্যবহৃত হয়

উপাদান বিবরণ

ASTM B75 C12200 কপার অ্যালয় টিউব হল একটি বিজোড়, ঠান্ডা-আঁকা ফসফরাস-ডিঅক্সিডাইজড কপার (Cu-DHP) টিউব যা সাধারণ প্রকৌশল পরিষেবার জন্য ডিজাইন করা হয়েছে এবং বিশেষ করে স্টিম ট্রেসিং এবং নিম্ন থেকে মাঝারি-তাপমাত্রার স্টিম লাইনের জন্য উপযুক্ত।

অ্যালয় (UNS C12200 / Cu-DHP) একত্রিত করে:

• 0.015–0.040% ফসফরাস সহ অত্যন্ত উচ্চ কপারের বিশুদ্ধতা (≥99.9% Cu যার মধ্যে Ag অন্তর্ভুক্ত) যা একটি ডিঅক্সিডাইজার হিসাবে কাজ করে, যা হাইড্রোজেন ভঙ্গুরতা প্রতিরোধ করে এবং ভালো ঢালাইযোগ্যতা নিশ্চিত করে।

• সাধারণ স্টিম এবং ঘনীভবন পরিবেশে চমৎকার তাপ পরিবাহিতা এবং ভালো জারা প্রতিরোধ ক্ষমতা।

এটি প্রক্রিয়া পাইপলাইন, ভালভ, যন্ত্র এবং আনুষঙ্গিক সরঞ্জামগুলির স্টিম ট্রেসিংয়ের জন্য একটি শক্তিশালী এবং সাশ্রয়ী পছন্দ করে তোলে।

স্পেসিফিকেশন

গ্রেড ও স্ট্যান্ডার্ড

• উপাদান: ফসফরাস-ডিঅক্সিডাইজড কপার, উচ্চ অবশিষ্ট P (Cu-DHP)

• UNS: C12200

• পণ্যের আকার: বিজোড় কপার টিউব

• নিয়ন্ত্রক স্ট্যান্ডার্ড: ASTM B75 / B75M – বিজোড় কপার টিউব

সমতুল্য পদবি (রেফারেন্সের জন্য)

• EN: Cu-DHP, CW024A

• JIS: C1220 (টিউবের জন্য C1220T)

• GB: TP2 (ফসফরাস-ডিঅক্সিডাইজড কপার টিউব)

• GOST: M1Ф-টাইপ ডিঅক্সিডাইজড কপার GOST 617 কপার টিউবে ব্যবহৃত হয়

উৎপাদন প্রক্রিয়া

• বিজোড়, গরম-কাজ করা এবং ঠান্ডা-আঁকা টিউব

• সরবরাহ করা হয়:

  • সম্পূর্ণ অ্যানিল্ড (নরম কয়েল / সোজা দৈর্ঘ্য)

  • অনুরোধের ভিত্তিতে হালকা-আঁকা বা শক্ত-আঁকা

স্টিম ট্রেসিংয়ের জন্য সাধারণ মাত্রা
(নকশা-নির্ভর; নীচে সাধারণ ট্রেসার আকারগুলি দেওয়া হল)

• বাইরের ব্যাস (OD): 3/8" (9.52 মিমি), 1/2" (12.7 মিমি) সাধারণত ব্যবহৃত হয়; 1/4"–7/8" OD উপলব্ধ

• প্রাচীরের পুরুত্ব: সাধারণত 3/8"–1/2" OD ট্রেসিং টিউবের জন্য 0.9–1.2 মিমি

• দৈর্ঘ্য:

  • লেভেল- wound কয়েল: প্রতি কয়েলে 50–150 মিটার পর্যন্ত (সাধারণ)

  • সোজা দৈর্ঘ্য: 3–6 মিটার স্ট্যান্ডার্ড; অনুরোধের ভিত্তিতে কাস্টম

ডেলিভারি শর্ত ও ফিনিশ

• টেম্পার: সহজে বাঁকানোর কারণে স্টিম ট্রেসিংয়ের জন্য O60 (নরম অ্যানিল্ড) পছন্দ করা হয়; যেখানে উচ্চ শক্তির প্রয়োজন সেখানে শক্ত টেম্পার (H55/H80 ইত্যাদি) উপলব্ধ

• প্রান্ত: সাধারণ প্রান্ত, ডিবার্ড; অনুরোধের ভিত্তিতে অন্যান্য প্রান্তের প্রস্তুতি

• সারফেস: পরিষ্কার, উজ্জ্বল বা হালকা অক্সাইড, স্টিম এবং ঘনীভবন পরিষেবার জন্য অভ্যন্তরীণ পরিচ্ছন্নতা নিয়ন্ত্রিত

প্রধান বৈশিষ্ট্য

1. স্টিম ট্রেসিং তাপমাত্রার জন্য অপ্টিমাইজ করা হয়েছে

   • ASTM B75-এর অধীনে C12200 কপার টিউব তরল এবং স্টিম লাইনে ব্যাপকভাবে ব্যবহৃত হয় এবং নিম্ন- এবং মাঝারি-চাপের স্টিম পরিষেবার সাধারণ উচ্চ তাপমাত্রায় শক্তি ধরে রাখে।

2. চমৎকার তাপ পরিবাহিতা

   • উচ্চ তাপ পরিবাহিতা (প্রায় 196 W/m·K) ট্রেস করা লাইনে স্টিম থেকে দক্ষ তাপ স্থানান্তর করতে সক্ষম করে, যা ট্রেসারের সংখ্যা এবং বাষ্পের ব্যবহার হ্রাস করে।

3. হাইড্রোজেন ভঙ্গুরতা প্রতিরোধ

   • ফসফরাস ডিঅক্সিডেশন দ্রবীভূত অক্সিজেনকে কম করে এবং “স্টিম ভঙ্গুরতা” (হাইড্রোজেন রোগ) প্রতিরোধ করে, যা গরম, আর্দ্র পরিষেবার জন্য কপারের একটি মূল প্রয়োজনীয়তা।

4. স্টিম/ঘনীভবনে শক্তিশালী জারা প্রতিরোধ ক্ষমতা

   • C12200 এবং সম্পর্কিত Cu-DHP অ্যালয়গুলি জল, বাষ্প এবং অনেক শিল্প পরিবেশে সাধারণ জারা এবং পিটিং-এর বিরুদ্ধে খুব ভালো প্রতিরোধ ক্ষমতা দেখায়, যা স্টিম লাইন এবং ট্রেসারে দীর্ঘ পরিষেবা জীবন সমর্থন করে।

5. সহজ বাঁকানো, গঠন এবং যোগদান

   • চমৎকার ঠান্ডা-ওয়ার্কযোগ্যতা এবং ব্রাজিং/সোল্ডারিং বৈশিষ্ট্যগুলি টাইট-রেডিয়াস বেন্ড, প্রক্রিয়া পাইপের চারপাশে কয়েলিং এবং নির্ভরযোগ্য সংযোগের (ব্রাজড, সোল্ডার্ড, কম্প্রেশন ফিটিংস) অনুমতি দেয়।

6. প্রমাণিত স্ট্যান্ডার্ডাইজড গুণমান

   • ASTM B75 কপার টিউবগুলির জন্য যান্ত্রিক পরীক্ষা, হাইড্রোজেন ভঙ্গুরতা পরীক্ষা, প্রসারণ পরীক্ষা এবং অ-ধ্বংসাত্মক (এডি-কারেন্ট / চাপ) পরীক্ষার উল্লেখ করে, যা ধারাবাহিক, সনাক্তযোগ্য গুণমান নিশ্চিত করে।

7. মাঝারি অবস্থার জন্য স্টেইনলেসের তুলনায় খরচ-কার্যকর

   • অনেক ডিজাইনের জন্য, প্রায় 400°F (204°C) পর্যন্ত স্টিম পরিষেবার জন্য কপার ট্রেসার টিউব সুপারিশ করা হয় যেখানে মাধ্যমটির সাথে সামঞ্জস্যপূর্ণ, যা স্টেইনলেস স্টিলের চেয়ে কম উপাদান এবং ইনস্টলেশন খরচ প্রদান করে।

আমাদের সুবিধা

স্টিম ট্রেসিং টিউবিংয়ের প্রকৌশলী এবং ক্রেতাদের সাধারণ প্রশ্নগুলির উপর ভিত্তি করে, এই পণ্য এবং আমাদের সরবরাহ পদ্ধতি কীভাবে প্রধান উদ্বেগকে সমাধান করে তা এখানে দেওয়া হল:

1. “আমার স্টিম ট্রেসিং তাপমাত্রা এবং চাপের জন্য কপার কি সত্যিই উপযুক্ত?”

• প্রকৌশল নির্দেশিকাগুলি নির্দেশ করে যে যখন স্যাচুরেটেড স্টিম তাপমাত্রা প্রায় 400°F (204°C) অতিক্রম না করে এবং যখন প্রক্রিয়া বা পরিবেশ আক্রমণাত্মকভাবে ক্ষয়কারী না হয় তখন কপার টিউবিং উপযুক্ত।

• আমাদের C12200 টিউবগুলি আপনার ডিজাইন চাপ এবং প্রযোজ্য পাইপিং কোড অনুসারে নির্বাচিত প্রাচীরের পুরুত্বে সরবরাহ করা হয়; স্টিম ট্রেসিং সেরা-অনুশীলন নথিগুলির দ্বারা প্রস্তাবিত হিসাবে আরও গুরুতর তাপীয় চক্রের জন্য ভারী প্রাচীর সরবরাহ করা যেতে পারে।

আমরা কি অফার করি

• অ্যাপ্লিকেশন পর্যালোচনা (স্টিম চাপ, তাপমাত্রা, মাধ্যম, পরিবেশ) এবং C12200 কপার কখন আদর্শ এবং 316L স্টেইনলেস ট্রেসার টিউব কখন একটি ভাল পছন্দ সে সম্পর্কে নির্দেশিকা।

• আপনার অভ্যন্তরীণ মান এবং প্রকল্পের স্পেসিফিকেশনের সাথে সারিবদ্ধ করার জন্য প্রাচীর-পুরুত্বের নির্বাচন এবং ডকুমেন্টেশন।

2. “জারা এবং ঘনীভবন পরিচ্ছন্নতা সম্পর্কে কি?”

ডিজাইন গাইডগুলি উল্লেখ করে যে কপার সাশ্রয়ী কিন্তু জলের রসায়ন দুর্বল হলে ক্ষয় পণ্যগুলি ফাঁদ এবং যন্ত্রগুলিকে দূষিত করতে পারে।

আমাদের পদ্ধতি

• আমরা নিয়ন্ত্রিত-রসায়ন Cu-DHP গলন থেকে C12200 সরবরাহ করি যার খুব কম অমেধ্যের মাত্রা এবং স্টিম, জল এবং তাপ-বিনিময় সিস্টেমে প্রমাণিত পরিষেবা রয়েছে।

• অনুরোধের ভিত্তিতে, আমরা সরবরাহ করতে পারি:

  • সমালোচনামূলক স্টিম/ঘনীভবন সিস্টেমের জন্য প্রি-ক্লিনড / অভ্যন্তরীণভাবে পরিষ্কার করা টিউব

  • আপনার ঘনীভবন চিকিত্সা প্রোগ্রামের সাথে সামঞ্জস্যের বিষয়ে নির্দেশিকা

  • অত্যন্ত ক্ষয়কারী বা দূষিত পরিষেবার জন্য বিকল্প 316L ট্রেসার সমাধান

3. “টিউবিং ASTM B75 এবং প্রকল্পের QA প্রয়োজনীয়তা পূরণ করে কিনা তা আমি কীভাবে জানব?”

ASTM B75/B75M বিজোড় কপার টিউবগুলির রসায়ন, যান্ত্রিক বৈশিষ্ট্য, প্রসারণ পরীক্ষা, হাইড্রোজেন ভঙ্গুরতা পরীক্ষা এবং অ-ধ্বংসাত্মক পরীক্ষার জন্য কঠোর প্রয়োজনীয়তা সংজ্ঞায়িত করে।

আমরা কি প্রদান করি

• উপাদান পরীক্ষার রিপোর্ট (EN 10204 3.1) যার মধ্যে রয়েছে:

  • রাসায়নিক বিশ্লেষণ (Cu, P এবং অবশিষ্ট)

  • টান পরীক্ষার ফলাফল এবং কঠোরতা

  • প্রয়োজন অনুযায়ী প্রসারণ / ফ্ল্যাটেনিং পরীক্ষা

  • যেখানে উল্লেখ করা হয়েছে সেখানে এডি-কারেন্ট বা জলবাহী / বায়ুসংক্রান্ত পরীক্ষা

• তাপ, কয়েল এবং বান্ডিল দ্বারা সম্পূর্ণ ট্রেসেবিলিটি, সেইসাথে ASTM / গ্রাহক স্পেসিফিকেশনের সাথে সারিবদ্ধ প্যাকেজিং এবং চিহ্নিতকরণ।

4. “আমি কি দীর্ঘ কয়েলে এবং নির্ভরযোগ্য বাঁকানো পারফরম্যান্সের সাথে ট্রেসার টিউব পেতে পারি?”

স্টিম ট্রেসিং ডিজাইন নির্দেশিকা দক্ষ ইনস্টলেশনের জন্য দীর্ঘ অবিচ্ছিন্ন রানে 3/8" এবং 1/2" OD কপার বা স্টেইনলেস টিউব ব্যবহারের উপর জোর দেয়।

এখানে আমাদের সুবিধা

• চমৎকার নমনীয়তা সহ নরম-অ্যানিল্ড C12200 কয়েল (সাধারণ O60 টেনসিল 220–260 MPa এবং ≥40% প্রসারণ) কুঁচকানো ছাড়াই প্রক্রিয়া লাইনের চারপাশে টাইট র‍্যাপের অনুমতি দেয়।

• লেভেল- wound কয়েল সংযোগ এবং লিক পয়েন্ট কম করে, যা ইনস্টলেশন সময় এবং রক্ষণাবেক্ষণের ঝুঁকি হ্রাস করে।

5. “যদি আমার মাল্টি-স্ট্যান্ডার্ড প্রকল্পের জন্য সমতুল্য গ্রেডের প্রয়োজন হয়?”

গ্লোবাল প্রকল্পগুলি প্রায়শই ASTM, EN, JIS, GB এবং GOST ডকুমেন্টেশন মিশ্রিত করে। Cu-DHP / C12200-এর CW024A, C1220 এবং TP2 এবং রাশিয়ান M1F-টাইপ কপারগুলির সাথে সুপ্রতিষ্ঠিত ক্রস-রেফারেন্স রয়েছে।

আমরা সমর্থন করি

• ডেটাশিট এবং সার্টিফিকেটে ক্রস-স্ট্যান্ডার্ড ম্যাপিং (ASTM ↔ EN ↔ JIS ↔ GB ↔ GOST)

• যদি আপনার ডকুমেন্টেশনে UNS এবং স্থানীয় উভয় পদবি প্রয়োজন হয় তবে মিশ্র-স্ট্যান্ডার্ড চিহ্নিতকরণ

রাসায়নিক গঠন

যান্ত্রিক বৈশিষ্ট্য

প্রযোজ্য স্ট্যান্ডার্ড

ASTM (USA)

• ASTM B75/B75M – বিজোড় কপার টিউব (UNS C12000 এবং C12200 কভার করে)।

• ASTM B280 – এয়ার কন্ডিশনার এবং রেফ্রিজারেশনের জন্য বিজোড় কপার টিউব (C12200)।

• ASTM B111 – কপার এবং কপার অ্যালয় বিজোড় কনডেনসার এবং হিট-এক্সচেঞ্জার টিউব।

EN (ইউরোপ)

• EN 12449 – কপার এবং কপার অ্যালয় – সাধারণ উদ্দেশ্যে বিজোড়, গোলাকার টিউব (Cu-DHP, CW024A)।

• EN 13600 / EN 1057 – বৈদ্যুতিক এবং নদীর গভীরতানির্ণয় অ্যাপ্লিকেশনগুলির জন্য অতিরিক্ত কপার টিউব স্ট্যান্ডার্ড।

GB (চীন)

• GB/T 5231 – ঢালাই কপার এবং কপার অ্যালয়গুলির পদবি এবং রাসায়নিক গঠন (TP2)।

• GB/T 1527 – কপার এবং কপার অ্যালয়গুলির আঁকা টিউব।

• GB/T 18033 – বিজোড় কপার জল এবং গ্যাস টিউব।

JIS (জাপান)

• JIS H3300 – কপার এবং কপার অ্যালয় বিজোড় পাইপ এবং টিউব (C1220T অন্তর্ভুক্ত)।

GOST (রাশিয়া / CIS)

• GOST 617-2006 – সাধারণ ব্যবহারের জন্য গোলাকার কপার এবং পিতলের পাইপ – প্রযুক্তিগত শর্তাবলী (M1/M1Ф-টাইপের মতো কপার পাইপের ক্ষেত্রে প্রযোজ্য)।

অ্যাপ্লিকেশন ক্ষেত্র

সাধারণ অ্যাপ্লিকেশন এলাকা

উচ্চ তাপ পরিবাহিতা, ভালো জারা প্রতিরোধ ক্ষমতা এবং চমৎকার গঠনযোগ্যতার কারণে, C12200 / Cu-DHP টিউবগুলি ব্যাপকভাবে ব্যবহৃত হয়:

• স্টিম ট্রেসিং এবং স্টিম লাইন

• হিট এক্সচেঞ্জার, কনডেনসার এবং বাষ্পীভবনকারী

• HVAC এবং রেফ্রিজারেশন টিউবিং

• গরম এবং ঠান্ডা জল বিতরণ

• রাসায়নিক এবং প্রক্রিয়া প্ল্যান্ট পাইপিং (অ-আক্রমণাত্মক মাধ্যম)

স্টিম ট্রেসিং এবং স্টিম সিস্টেমে নির্দিষ্ট ব্যবহার

1. প্রসেস পাইপলাইনগুলির স্টিম ট্রেসিং

2. ইউটিলিটি বিতরণের জন্য স্টিম লাইন

3. ভালভ, যন্ত্র এবং আনুষঙ্গিক সরঞ্জাম

4. হিট-এক্সচেঞ্জার এবং কয়েল অ্যাপ্লিকেশন

5. বিল্ডিং পরিষেবা এবং HVAC স্টিম ব্যবহার
