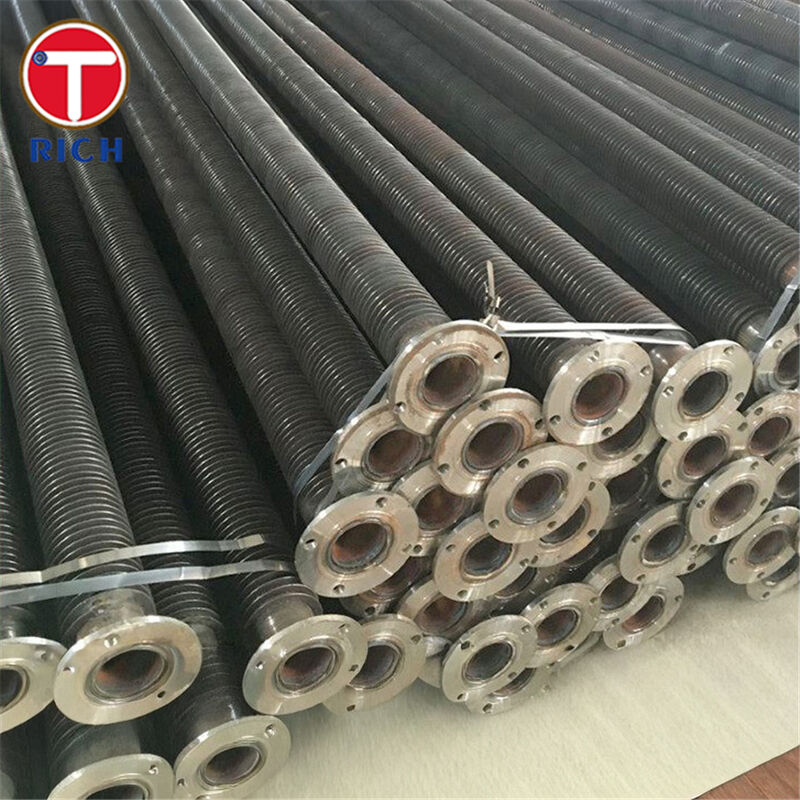

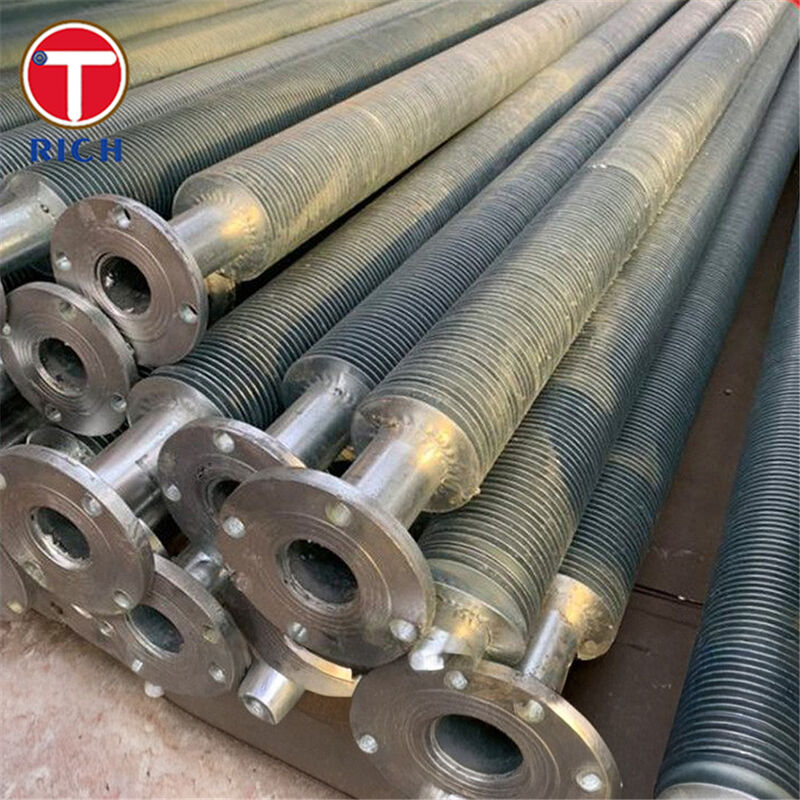

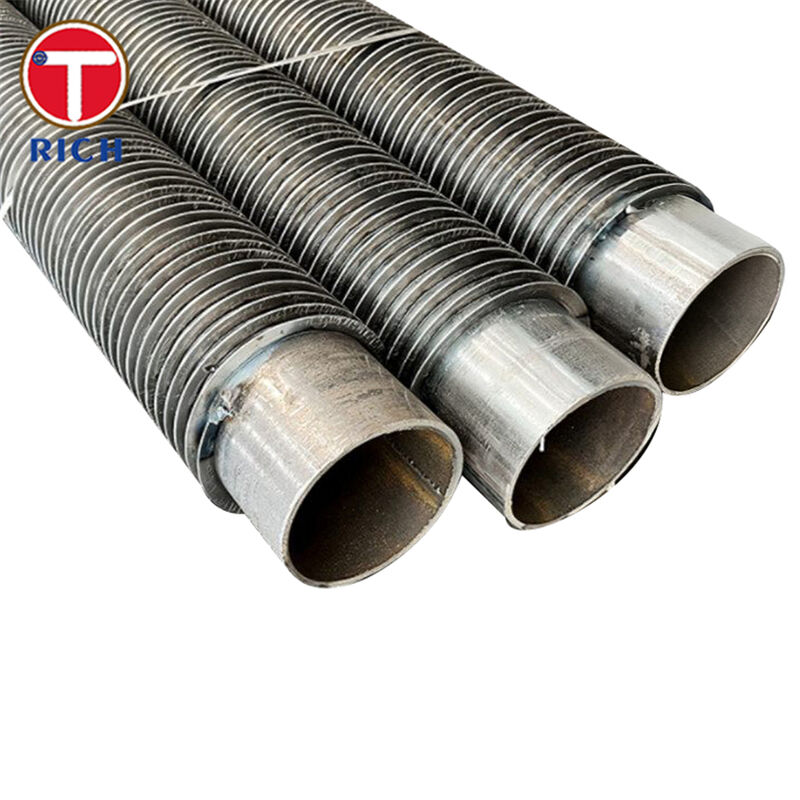

হিট এক্সচেঞ্জারের জন্য L-ফুট ফিনড টিউব (অ্যালয় স্টিল স্পাইরাল-উন্ড)
উপাদান
এই পণ্যটি একটি ফিনযুক্ত হিট-এক্সচেঞ্জার টিউব, যেখানে একটি অ্যালয় স্টিলের বেস (মূল টিউব)-এর চারপাশে সর্পিল আকারে একটি ফিন স্ট্রিপ মোড়ানো থাকে, যার পাদদেশটি একটি “L” প্রোফাইলে তৈরি করা হয়, তাই এই শব্দটিকে “L-ফুট ফিন” বলা হয়। ফিনগুলি টেনশনের মধ্যে থাকে, যা মূল টিউবের পৃষ্ঠের উপর শক্তভাবে চাপানো হয়, যা বাইরের পরিধির চারপাশে একটি অবিচ্ছিন্ন সর্পিল ফিন তৈরি করে।
স্পেসিফিকেশন
সাধারণ পরিসর এবং বৈশিষ্ট্য:
-
মূল টিউব উপাদান: বিজোড় অ্যালয় স্টিল (যেমন, ASTM A213 T11, T22; EN 13CrMo4-5; JIS STBA22; GB 12Cr1MoVG গ্রেড)
-
বেস টিউবের বাইরের ব্যাস (OD): অনেক এয়ার-কুলার ফিনড টিউবের জন্য প্রায় 16 থেকে ~50.8 মিমি (≈⅝″ থেকে 2″)।
-
ফিন উপাদান: সাধারণত অ্যালুমিনিয়াম বা তামার স্ট্রিপ, কখনও কখনও ইস্পাত, একটি L-ফুট জ্যামিতিতে মোড়ানো।
-
ফিন উচ্চতা: অনেক ক্ষেত্রে ~16.5 মিমি (সর্বোচ্চ) পর্যন্ত।
-
ফিন বেধ: অ্যালুমিনিয়াম ফিন স্ট্রিপের জন্য প্রায় 0.4 মিমি থেকে 0.6 মিমি সাধারণ।
-
ফিন পিচ (স্পেসিং): নকশার উপর নির্ভর করে সর্বনিম্ন প্রায় 2.1 মিমি (≈12 FPI) এবং তার বেশি।
-
সাধারণ টিউবের দৈর্ঘ্য: কিছু প্রস্তুতকারকের জন্য ~18,000 মিমি (18 মি) পর্যন্ত।
-
অপারেটিং তাপমাত্রা (ফিন-সাইড): L-ফুট ফিনড টিউবগুলির জন্য সাধারণত ~150-230 °C পর্যন্ত।
প্রধান বৈশিষ্ট্য
-
L-ফুট ফিন জ্যামিতি নিশ্চিত করে যে ফিনের পাদদেশ টিউবের পৃষ্ঠের উপর সমতলভাবে থাকে, যা তাপীয় যোগাযোগ উন্নত করে এবং এইভাবে তাপ স্থানান্তর বাড়ায়।
-
সর্পিল মোড়ানো টিউবের চারপাশে অবিচ্ছিন্ন কভারেজ প্রদান করে, যা খালি টিউবের তুলনায় তাপ স্থানান্তরের জন্য উপলব্ধ বাইরের পৃষ্ঠের ক্ষেত্রফলকে নাটকীয়ভাবে বৃদ্ধি করে।
-
নকশাটি ফিনকে টিউব প্রাচীরের জন্য একটি প্রতিরক্ষামূলক আবরণ হিসাবে কাজ করার অনুমতি দেয় (আবহাওয়া/বাইরের দিকে), যা বায়ু দিক থেকে কিছু ক্ষয় সুরক্ষা প্রদান করে।
-
যেহেতু ফিনগুলি খাঁজে ঢোকানোর পরিবর্তে টেনশন-উন্ড করা হয়, তাই মূল টিউবটি পাতলা হতে পারে বা বেস টিউবের কম পরিবর্তনের সাথে আরও ব্যয়বহুল অ্যালয় স্টিল ব্যবহার করা যেতে পারে।
আমাদের সুবিধা
1. তাপীয় চক্র এবং উচ্চ-গতির বায়ু কম্পনের অধীনে ফিনগুলি কি দৃঢ়ভাবে সংযুক্ত থাকবে?
আমাদের L-ফুট ফিনড টিউবগুলি টিউবের উপর শক্ত ফুট যোগাযোগ নিশ্চিত করতে এবং স্টার্ট-স্টপ সাইক্লিং, কম্পন বা তাপীয় শকগুলির অধীনে আলগা হওয়া কমাতে ফিন স্ট্রিপ মোড়ানোর সময় নিয়ন্ত্রিত টেনশন ব্যবহার করে।
2. আমার কাজের জন্য L-ফুট ফিন কি সঠিক পছন্দ (বনাম LL, KL, এম্বেডেড প্রকার)?
হ্যাঁ—যদি আপনার এয়ার-সাইড ফিনের তাপমাত্রা মাঝারি হয় (যেমন, ~230 °C পর্যন্ত) এবং আপনি উচ্চ পৃষ্ঠের ক্ষেত্রফল সহ একটি সাশ্রয়ী সমাধান চান, তাহলে L-ফুট ডিজাইন চমৎকার পারফর্মেন্স প্রদান করে। আরও গুরুতর কাজের জন্য (উচ্চ তাপমাত্রা, খুব আক্রমণাত্মক পরিবেশ) আমরা উন্নত ফিন প্রকার (LL/KL) বা বিকল্প উপাদানের পরামর্শ দিতে পারি।
3. ক্ষয় প্রতিরোধ, এয়ার-সাইড জীবন এবং রক্ষণাবেক্ষণের বিষয়ে কি হবে?
ফিন টিউব প্রাচীরকে রক্ষা করে, যা টিউবকে সরাসরি পরিবেষ্টিত বাতাসের সংস্পর্শে আসা থেকে হ্রাস করে এবং সেইজন্য ক্ষয় হওয়ার সম্ভাবনা কমায়। এছাড়াও, তাপ-স্থানান্তর দক্ষতা বাড়িয়ে, একই কাজের জন্য কম টিউবের প্রয়োজন হয়, যা বান্ডেলের পরিমাণ এবং সংশ্লিষ্ট কাঠামো/ফ্যানের খরচ কমায়।
4. উচ্চ-তাপমাত্রা পরিষেবার জন্য ট্রেসযোগ্যতা এবং উপাদান-গ্রেডের সম্মতি?
আমাদের মূল টিউবগুলি স্বীকৃত মান (ASTM/EN/JIS/GB) ব্যবহার করে সংগ্রহ করা হয় সম্পূর্ণ মিল টেস্ট সার্টিফিকেট সহ, এবং আমরা নন-ডিসট্রাকটিভ টেস্টিং (আলট্রাসনিক, এডি-কারেন্ট) বা হাইড্রোক্সিল প্রেসার টেস্ট প্রয়োগ করতে পারি যেমনটি নির্দিষ্ট করা হয়েছে।
কেন আমাদের বেছে নেবেন?
-
আমরা উচ্চ-তাপমাত্রা পরিষেবার জন্য উপযুক্ত অ্যালয় স্টিল বেস টিউব সরবরাহ করি (Cr–Mo স্টিল) উচ্চ নির্ভরযোগ্যতা সহ।
-
আমাদের ফিন মোড়ানোর প্রক্রিয়া সর্বোত্তম তাপ-স্থানান্তরের জন্য শক্ত ফিন-টু-টিউব যোগাযোগ এবং অভিন্ন জ্যামিতি নিশ্চিত করে।
-
আমরা এয়ার-কুলার এবং হিট-এক্সচেঞ্জার ডিউটির সাথে মেলে স্ট্যান্ডার্ড এবং কাস্টম মাত্রা, ফিন জ্যামিতি এবং সারফেস-কোটিং বিকল্পগুলি অফার করি।
-
আমরা আপনার প্রকল্প স্পেসিফিকেশন এবং গুণমান পরিকল্পনার সাথে সারিবদ্ধ করতে সম্পূর্ণ ডকুমেন্টেশন, টেস্টিং এবং কাস্টমাইজেশন সমর্থন করি।
রাসায়নিক গঠন
| গ্রেড |
স্ট্যান্ডার্ড |
C (%) |
Si (%) |
Mn (%) |
P (সর্বোচ্চ) (%) |
S (সর্বোচ্চ) (%) |
Cr (%) |
Mo (%) |
নোট |
| ASTM A213 T11 |
ASTM/ASME |
0.05–0.15 |
≤0.50–1.00 |
0.30–0.60 |
≤0.025 |
≤0.035 |
1.00–1.50 |
0.44–0.65 |
ফিনড টিউবগুলির জন্য সাধারণ বেস |
| ASTM A213 T22 |
ASTM/ASME |
0.05–0.15 |
≤0.50 |
0.30–0.60 |
≤0.025 |
≤0.025 |
1.90–2.60 |
0.87–1.13 |
উচ্চ-তাপমাত্রা পরিষেবার জন্য উচ্চতর Cr/Mo |
| EN 13CrMo4-5 (1.7335) |
EN 10216-2 |
0.10–0.17 |
≤0.35 |
0.40–0.70 |
≤0.025 |
≤0.010 |
0.70–1.15 |
0.40–0.60 |
ইউরোপীয় সমতুল্য অ্যালয় স্টিল |
| JIS G3462 STBA22 |
JIS |
≤0.15 |
≤0.50 |
0.30–0.60 |
≤0.035 |
≤0.035 |
0.80–1.25 |
0.45–0.65 |
জাপানি সমতুল্য গ্রেড |
| GB /T 5310 12Cr1MoVG |
GB |
0.08–0.15 |
0.17–0.37 |
0.40–0.70 |
≤0.025 |
≤0.010 |
0.90–1.20 |
0.25–0.35 |
চীনা বয়লার-টিউব অ্যালয় স্টিল |
যান্ত্রিক বৈশিষ্ট্য
| গ্রেড |
স্ট্যান্ডার্ড |
টেনসাইল স্ট্রেন্থ Rm (MPa) |
ইয়েল্ড স্ট্রেন্থ Re / Rp0.2 (MPa) |
এলোংগেশন A (%) |
নোট |
| ASTM A213 T11 |
ASTM/ASME |
≥ 415 |
≥ 220 |
≥ 30 |
|
| ASTM A213 T22 |
ASTM/ASME |
≥ 415 |
≥ 205 |
≥ 30 |
|
| EN 13CrMo4-5 |
EN |
450-600 (t ≤16 mm) |
≥ 300 |
≥ 19 |
|
| JIS STBA22 |
JIS |
≥ 410 |
≥ 205 |
≥ 30 |
|
| GB 12Cr1MoVG |
GB |
470-640 |
≥ 255 |
≥ 21 |
|
প্রযোজ্য স্ট্যান্ডার্ড
অ্যাপ্লিকেশন এলাকা
সাধারণ অ্যাপ্লিকেশন ক্ষেত্র
এই L-ফুট স্পাইরাল-উন্ড ফিনড টিউবগুলি প্রাথমিকভাবে এয়ার-কুলড এবং গ্যাস-টু-লিকুইড হিট-এক্সচেঞ্জারে ব্যবহৃত হয়, যেখানে একটি তরল টিউবের ভিতরে প্রবাহিত হয় এবং বায়ু বা গ্যাস বাইরের ফিনের উপর দিয়ে প্রবাহিত হয় তাপ বের করতে বা প্রত্যাখ্যান করতে।
নির্দিষ্ট ব্যবহারের উদাহরণ
-
পেট্রোকেমিক্যাল প্ল্যান্টে এয়ার-কুলড হিট-এক্সচেঞ্জার বান্ডেল
-
গ্যাস-কম্প্রেশন সিস্টেমে চার্জ-এয়ার কুলার বা ইন্টারকুলার
-
গ্যাস-টার্বাইন বা মেকানিক্যাল-ড্রাইভ ইউনিটের জন্য আফটার-কুলার
-
এয়ার-সাইড সীমাবদ্ধতা সহ কনডেনসার এবং বাষ্পীভবনকারী
-
ফ্লু-গ্যাস হ্যান্ডেলিং হিট-রিকভারি ইকোনোমাইজার
-
পাওয়ার-প্ল্যান্ট অক্সিলারি সিস্টেমে আউটডোর এয়ার-কুলড ইউনিট
