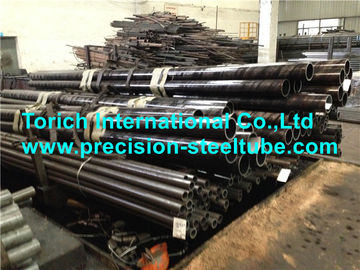

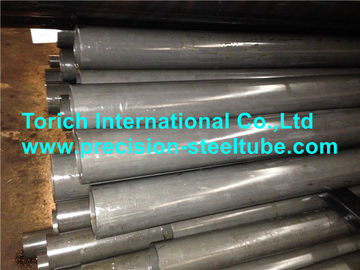

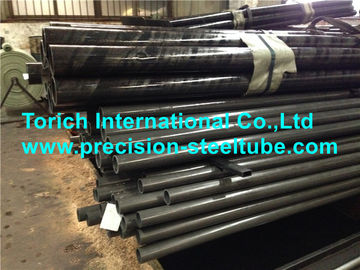

EN10216-3 চাপের জন্য বিজোড় ইস্পাত টিউব প্রযুক্তিগত বিতরণ শর্তাবলী
পণ্যের বিবরণ
precision stainless steel tubing
,seamless carbon steel tube
EN10216-3 চাপের উদ্দেশ্যে সিউমলেস স্টিল টিউব প্রযুক্তিগত সরবরাহের শর্তাবলী
ইস্পাত সম্পূর্ণরূপে মেরে ফেলা হয় এবং সূক্ষ্ম শস্য হয়ে যায়।
টিউব একটি seamless প্রক্রিয়া দ্বারা উত্পাদিত হয়
বিকল্প 1: তাপ চিকিত্সার আগে টিউবগুলি ঠান্ডা শেষ করা উচিত
অপারেশন এবং বিতরণ শর্ত গঠন
| গঠনমূলক কার্যক্রম | তাপ চিকিত্সার অবস্থা | সরবরাহের শর্তের প্রতীক |
| গরম সমাপ্ত | স্বাভাবিক | +N |
| গরম সমাপ্ত | মৃদু ও তিক্ত | +QT |
| গরম শেষ + ঠান্ডা শেষ | স্বাভাবিক | +N |
| গরম শেষ + ঠান্ডা শেষ | মৃদু ও তিক্ত | +QT |
রাসায়নিক গঠন
| ইস্পাত গ্রেডইস্পাত গ্রেড | সি | হ্যাঁ | এমএন | পি | এস | সিআর | মো | নি | আল | ক | এন | Nb | টিআই | V | Nb+Ti+V | |
| ইস্পাতের নাম | ইস্পাত সংখ্যা | সর্বাধিক | সর্বাধিক | সর্বাধিক | সর্বাধিক | সর্বাধিক | সর্বাধিক | সর্বাধিক | মিনিট | সর্বাধিক | সর্বাধিক | সর্বাধিক | সর্বাধিক | সর্বাধিক | সর্বাধিক | |
| P275NL1 | 1.0488 | 0.16 | 0.40 | 0.৫০-১50 | 0.025 | 0.020 | 0.30 | 0.08 | 0.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.05 | 0.05 |
| P275NL2 | 1.1104 | 0.20 | 0.40 | 0.৫০-১50 | 0.025 | 0.015 | 0.30 | 0.08 | 0.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.05 | 0.05 |
| P355N P355NH | 1.0562 1.0565 | 0.18 | 0.50 | 0.৯০-১।70 | 0.025 | 0.020 | 0.30 | 0.08 | 0.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.10 | 0.12 |
| P355NL1 P355NL2 | 1.1106 1.0566 | 0.20 | 0.50 | 0.৯০-১।70 | 0.025 | 0.015 | 0.30 | 0.08 | 0.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.10 | 0.12 |
| P460N P460NH P460NL1 | 1.8905 1.8935 1.8915 | 0.20 | 0.60 | 1.০০-১70 | 0.025 | 0.020 | 0.30 | 0.10 | 0.80 | 0.020 | 0.70 | 0.020 | 0.05 | 0.040 | 0.20 | 0.22 |
| P460NL2 | 1.8918 | 0.20 | 0.60 | 1.০০-১70 | 0.025 | 0.015 | 0.30 | 0.10 | 0.80 | 0.020 | 0.70 | 0.020 | 0.05 | 0.040 | 0.20 | 0.22 |
| P620Q P620QH | 1.8876 1.8877 | 0.20 | 0.60 | 1.০০-১70 | 0.025 | 0.020 | 0.30 | 0.10 | 0.80 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.20 | 0.22 |
| P620QL | 1.8890 | 0.20 | 0.80 | 1.০০-১70 | 0.025 | 0.015 | 0.30 | 0.10 | 0.80 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.20 | 0.22 |
| P690Q P690QH P690QL1 | 1.8879 1.8880 1.8881 | 0.20 | 0.80 | 1.২০-১।70 | 0.025 | 0.015 | 0.30 | 0.70 | 2.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.12 | - |
| P690QL2 | 1.8888 | 0.20 | 0.80 | 1.২০-১।70 | 0.020 | 0.010 | 1.50 | 0.70 | 2.50 | 0.020 | 0.30 | 0.015 | 0.06 | 0.05 | 0.12 | - |
রুম তাপমাত্রায় যান্ত্রিক বৈশিষ্ট্যঃ
| এসতেল গ্রেড | তাপ চিকিত্সা কন্ডিশন -সংশোধন | উপরের আয়তন শক্তি বা প্রুফ শক্তি রিহ বা Rp0.2 মিনিটের জন্য প্রাচীর বেধ টি মিমি এমপিএ | টান শক্তি Rm জন্য দেয়ালের বেধ T মিমি | প্রসারিততা A মিনিট | |||||||||||
| ≤12 | >12 থেকে ≤20 | > ২০ থেকে ≤ ৪০ | >40 থেকে ≤50 | >৫০ থেকে ≤৬৫ | >৬৫ থেকে ≤৮০ | > ৮০ থেকে ≤ ১০০ | ≤20 | > ২০ থেকে ≤ ৪০ | >40 থেকে ≤65 | >৬৫ থেকে ≤১০০ | আমি | t | |||
| ইস্পাতের নাম | ইস্পাত সংখ্যা | +N | |||||||||||||
| P275NL1 P275NL2 | 1.0488 1.1104 | +N | 275 | 265 | 255 | 245 | 235 | ৩৯০-৫৩০ | ৩৯০-৫১০ | ৩৬০-৪৮০ | 24 | 22 | |||
| P355N P355NH | 1.0562 1.0565 | +N | 355 | 345 | 335 | 325 | 315 | 305 | ৪৯০-৬৫০ | ৪৯০-৬৩০ | ৪৫০-৫৯০ | 22 | 20 | ||
| P355NL1 P355NL2 | 1.0566 1.1106 | +N | 355 | 345 | 335 | 325 | 315 | 305 | ৪৯০-৬৫০ | ৪৯০-৬৩০ | ৪৫০-৫৯০ | 22 | 20 | ||
| P460N P460NH P460NL1 P460NL2 | 1.8905 1.8935 1.8915 1.8918 | +N | 360 | 350 | 440 | 425 | 410 | 400 | 390 | ৫৬০-৭৩০ | ৪৯০-৬৯০ | 19 | 17 | ||
| P620Q P620QH P620QL | 1.8876 1.8877 | +QT | 620 | 580 | 540 | - | - | ৭৪০-৯৩০ | ৬৯০-৮৬০ | ৬৩০-৮০০ | - | 16 | 14 | ||
| P690Q P690QH P690QL1 | 1.8879 1.8880 1.8881 | +QT | 690 | 650 | 615 | 540 | 500 | ৭৭০-৯৬০ | ৭২০-৯০০ | ৬৭০-৮৫০ | ৬২০-৮০০ | 16 | 14 | ||
| P690QL2 | 1.8888 | +QT | 690 | 690 | 650 | 580 | 540 | ৭৭০-৯৬০ | ৭০০-৮৮০ | ৬৮০-৮৬০ | 16 | 14 | |||
ওডি এবং ডব্লিউটি-র জন্য সহনশীলতাঃ
| বাইরের ব্যাসার্ধ D মিমি
| ডি-তে সহনশীলতা | T/D অনুপাতের জন্য T-এর উপর অনুমোদন | |||
| ≤০025 | >০.০২৫≤০050 | >০.০৫০≤০10 | >০10 | ||
| D ≤219.1 | ±১% বা ±০.৫ মিমি, যেটি বেশি | ±12.5 বা ±0.4 মিমি, যেটি বেশি | |||
| D > ২১৯1 | ±20% | ±15% | ±১২.৫% | ±10% | |
পরীক্ষার ইউনিট প্রতি টিউব সংখ্যা
| বাইরের ব্যাসার্ধ D ((মিমি) | পরীক্ষার ইউনিট প্রতি সর্বাধিক নল সংখ্যা |
| D≤1143 | 200 |
| 114.3 | 100 |
| D> ৩২৩9 | 50 |
যথার্থ দৈর্ঘ্যের জন্য অনুমোদন
| দৈর্ঘ্য L | যথার্থ দৈর্ঘ্যের ক্ষেত্রে সহনশীলতা |
| 2000 | +১০ 0 |
| 6000 | +১৫ 0 |
| L>12000 | +সমঝোতার মাধ্যমে 0 |
প্রবিধানগত উল্লেখ:
EN10002-1, ধাতব উপকরণ-টেনসিল টেস্টিং- পার্ট 1: পরীক্ষার পদ্ধতি (অবস্থানীয় তাপমাত্রায়) ।
EN10002-5, ধাতব উপকরণ-টেনসিল টেস্টিং-পার্ট 5: পরীক্ষার পদ্ধতি ((উচ্চ তাপমাত্রায়) ।
EN10020, স্টিলের শ্রেণীর সংজ্ঞা এবং শ্রেণীবিভাগ।
EN10021, ইস্পাত এবং লোহা পণ্যগুলির জন্য সাধারণ প্রযুক্তিগত সরবরাহের প্রয়োজনীয়তা।
EN10045-1, ধাতব উপকরণ-চার্পি প্রভাব পরীক্ষা-পার্ট 1: পরীক্ষার পদ্ধতি
EN10052, লোহার পণ্যগুলির জন্য তাপ চিকিত্সা পদগুলির শব্দভান্ডার।
EN 10204, ধাতব পণ্য - পরিদর্শন নথির ধরন
EN10027-1, ইস্পাতের নামকরণ ব্যবস্থা - অংশ 1: ইস্পাতের নাম, মূল চিহ্ন।
EN10027-2, ইস্পাতের জন্য নামকরণ সিস্টেম - পার্ট 2: সংখ্যাসূচক সিস্টেম।
EN10220, সিউমলেস এবং ওয়েল্ড ইস্পাত টিউব - দৈর্ঘ্য ইউনিট প্রতি মাত্রা এবং ভর
EN10233, ধাতব উপাদান - টিউব - সমতলতা পরীক্ষা
EN10234, ধাতব উপকরণ - টিউব - ড্রিফট প্রসারিত পরীক্ষা
EN10236, ধাতব উপকরণ - টিউব - রিং প্রসারিত পরীক্ষা।
EN10237, ধাতব উপকরণ - টিউব - রিং টান পরীক্ষা
EN10246-1, ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক পরীক্ষা পার্ট 1: স্বয়ংক্রিয় ইলেক্ট্রোম্যাগনেটিক পরীক্ষা
ফেরোম্যাগনেটিক স্টীল টিউবগুলির জন্য
হাইড্রোলিক লিকটিটনেস যাচাইকরণ
EN10246-5 ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক পরীক্ষা - পার্ট 5: স্বয়ংক্রিয় পূর্ণ পেরিফেরাল চৌম্বকীয়
ট্রান্সডুসার/ফ্লাক্স ফুটো পরীক্ষা, সিউমলেস এবং ওয়েল্ডেড (ডুবে থাকা আর্ক-ওয়েল্ডেড ব্যতীত)
লংটিউডিয়াল ত্রুটি সনাক্তকরণের জন্য ফেরোম্যাগনেটিক স্টিল টিউব।
EN10246-6, ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক টেসিং - পার্ট 6: স্বয়ংক্রিয় পূর্ণ পেরিফেরাল অতিস্বনক টেসিং
তির্যক ত্রুটি সনাক্তকরণের জন্য সিউমলেস স্টীল টিউব
EN10246-7, ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক টেসিং - পার্ট 7: স্বয়ংক্রিয় সম্পূর্ণ পেরিফেরাল আল্ট্রাসোনিক টেসিং
লংটিঙ্গুলার ত্রুটি সনাক্তকরণের জন্য স্টিলের সুইমলেস টিউব
-
