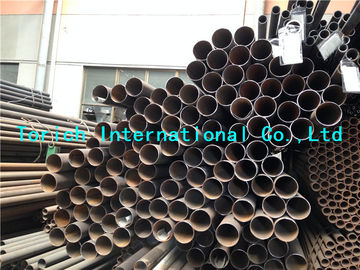

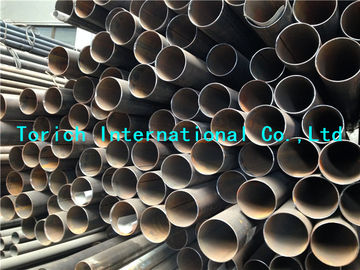

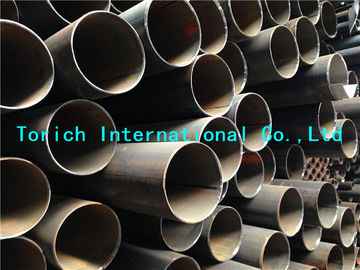

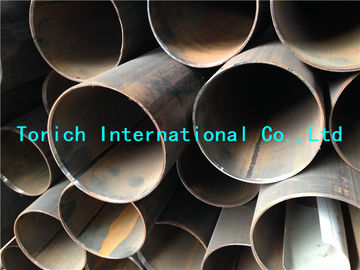

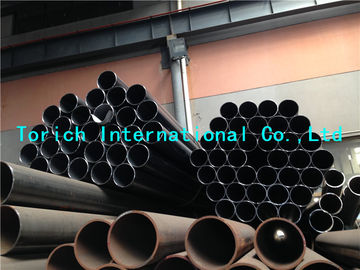

EN10219-1 EN10219-2 নন-অ্যালায় এবং ফাইন শস্য স্টিলের ঢালযুক্ত গঠন ঢালাই গঠনমূলক হollow অংশ
অংশ 1: প্রযুক্তিগত বিতরণ শর্ত
অংশ 2: সহনশীলতা, মাত্রা এবং ধারাবাহিক বৈশিষ্ট্য
কাঠামোগত ঠালা বিভাগ উত্পাদন প্রক্রিয়া:
কাঠামোগত ঠালা বিভাগ পরের তাপ চিকিত্সা ছাড়া বৈদ্যুতিক ঢালাই বা submerged চাপ ঢালাই দ্বারা নির্মিত হয়। ধারাবাহিক প্রক্রিয়া দ্বারা নির্মিত হollow বিভাগগুলি হোল্ড সেকশন গঠনের আগে ফালাগুলির দৈর্ঘ্য যোগ করার জন্য ব্যবহৃত ওয়েলেডগুলিকে অবহিত করবে না, তবে হেলিক্যালি ওয়েলডেড ডুবে যাওয়া চাপ-ঝালযুক্ত (এসএডব্লিউ) ফাঁকা অংশগুলির জন্য, যেমন যাচাই করার সময় এই ওয়েলে অনুমতি দেওয়া হবে 9.4.3.0 EN10219-1, EN10291-2 এর সাথে।
সরবরাহ অবস্হা:
ঠান্ডা অংশগুলিকে পরবর্তিতে তাপ চিকিত্সা ব্যতীত ঠান্ডা বিতরণ করা হয় যা ওয়েলেড সিম ছাড়াও ঢালাই বা তাপ চিকিত্সার শর্তে
দ্রষ্টব্য: 508 মিমি ব্যাস ব্যতীত SAW হোল্ল সেকশনগুলির জন্য একটি উষ্ণ আকারের অপারেশন সঞ্চালন করা প্রয়োজন, যা যান্ত্রিক বৈশিষ্ট্যগুলিকে প্রভাবিত করে না, আউট অফ রাউন্ডেসি সহনশীলতা প্রয়োজনীয়তা পূরণ করতে।
গরম ডিপ Galvanization জন্য উপযুক্ততা:
পণ্য গরম ডুব galvanization জন্য suitbale হয়।
টেবিল 1 সহনশীলতা
প্রতীক | একক | সংজ্ঞা |
বি | মিমি | বর্গক্ষেত্র ঠালা বিভাগের পাশের নামমাত্র দৈর্ঘ্য। আয়তক্ষেত্রাকার ফাঁকা অংশটির ছোট পার্শ্বের দৈর্ঘ্য |
গ 1 / C2 এ | মিমি | একটি বর্গাকার বা আয়তক্ষেত্রাকার ফাঁকা অংশ কোণার অঞ্চলের দৈর্ঘ্য |
DMAX / DMIN | মিমি | একই সমতল মধ্যে পরিমাপ একটি বৃত্তাকার ঠালা অধ্যায় সর্বাধিক এবং সর্বনিম্ন বাইরের ব্যাস |
এইচ | মিমি | আয়তক্ষেত্রাকার ফাঁকা অংশটির দীর্ঘ পাশের নামমাত্র দৈর্ঘ্য |
এম | কেজি / মি | ইউনিট দৈর্ঘ্য প্রতি ভর |
টি | মিমি | নামমাত্র বেধ |
হে | % | আউট-অফ-গোল আকৃতি |
টি | মিমি | নামমাত্র বেধ |
ভী | মিমি | মোট পরিমাপ twist |
টেবিল 2 সহনশীলতা
চরিত্রগত | বর্তুল ঠালা বিভাগ | স্কয়ার এবং আয়তক্ষেত্রাকার ফালা বিভাগ |
বাইরের মাত্রা (ডি, বি এবং এইচ) | ± 1% ন্যূনতম ± 0.5 মিমি এবং সর্বাধিক ± 10 মিমি | সাইড দৈর্ঘ্য (মিমি) | সহ্য |
এইচ, বি <100 100≤H, B≤200 এইচ, বি> 200 | ন্যূনতম সঙ্গে ± 1% ± 0.5 মিমি ± 0.8% ± 0.6% |
বেধ (টি) | D4040.4 মিমি জন্য: T≤5mm ± 10% টি> 5 মিমি ± 0.50 মিমি ডি> 406.4 মিমি জন্য: ± 10% সর্বাধিক 2 মিমি | T≤5mm ± 10% টি> 5 মিমি ± 0.50 মিমি |
আউট-অফ-গোল আকৃতি (O) টি | পুরুত্বের অনুপাতের ব্যাস থাকার 100% ছাড়ার ফাঁকা অংশগুলির জন্য 2% | - |
খোল / convexity② | - | সর্বোচ্চ। 0.5 মিমি সর্বনিম্ন 0.8% |
পাশের স্কয়ারেন্স | - | 90 ° ± 1 ° |
বাহ্যিক কোণ প্রফাইল | - | টেবিল 3 দেখুন |
মটকান (v) | - | 2 মিমি প্লাস 0.5 মিমি / মি দৈর্ঘ্য |
ঋজুতা | মোট দৈর্ঘ্যের 0.20% | মোট দৈর্ঘ্যের 0.15% |
ভর (এম) | ± 6% পৃথক দৈর্ঘ্য |
Thick যেখানে বেধ অনুপাতের ব্যাস 100 ছাড়িয়ে যায় তার বাইরে যাওয়া-যাওয়াের সহনশীলতা সম্মত হবে।
বহিঃপ্রকাশ এবং সমতলতা উপর সহনশীলতা বাইরের মাত্রা উপর সহনশীলতা থেকে স্বাধীন।
টেবিল 3 বহিরাগত কোণার প্রোফাইল
বেধ টি মিমি | বহিরাগত কোণার প্রোফাইল C1, C2, অথবা R1 মিমি |
T≤6 6 <T≤10 10 <টি | 1.6T থেকে 2.4T 2.0T থেকে 3.0T 2.4T থেকে 3.6T |
পক্ষের কোণার arcs প্রতি টেনশিয়াল হতে হবে না।
টেবিল 4 দৈর্ঘ্য সহনশীলতা ①
দৈর্ঘ্যের ধরন | মিমি পরিসীমা | সহ্য |
র্যান্ডম দৈর্ঘ্য | 4000 থেকে 16000 প্রতিটি অর্ডার আইটেমের 2000 সীমা | প্রদত্ত বিভাগগুলির 10% আদেশ সীমার জন্য ন্যূনতম নিচে হতে পারে তবে কমপক্ষে পরিসীমা 75% কম নয় |
আনুমানিক দৈর্ঘ্য | ≥4000 | + + 50mm 0 |
সঠিক দৈর্ঘ্য | <6000 ≥6000 ≤10000 > 10000 | + + 5mm 0 + + 15mm 0 + 5 মিমি + 1 মিমি / মি 0 |
Purch ক্রয়কারী প্রয়োজনীয় দৈর্ঘ্যের ধরন এবং দৈর্ঘ্য পরিসীমা বা দৈর্ঘ্যের অনুসন্ধান এবং আদেশ নির্দেশ করবে।
টেবিল 5 submerged চাপ ভেল্ডেড ঠালা বিভাগের জন্য অভ্যন্তরীণ এবং বহিরাগত ঢালাই মাদুর উচ্চতা উপর সহনশীলতা
বেধ (টি) | সর্বোচ্চ ঢালাই মাদুর উচ্চতা (মিমি) |
≤14.2 > 14.2 | 3.5 4.8 |
পণ্য ফর্ম:
CFCHS = ঠান্ডা গঠিত বৃত্তাকার ঠালা অধ্যায়
CFRHS = ঠান্ডা গঠিত বর্গক্ষেত্র বা আয়তক্ষেত্রাকার ফালা বিভাগ
Charecteristics:
- মাত্রা এবং আকার উপর সহনশীলতা
- বর্ধিতকরণ
- প্রসার্য শক্তি
- উত্পাদন শক্তি
- প্রভাব শক্তি
- ঢালাই (রাসায়নিক রচনা)
আদর্শ রেফারেন্স:
EN287-1, welders যোগ্যতা পরীক্ষা - ফিউশন ঢালাই - অংশ 1: Steels
EN10020-1, ধাতব উপকরণ - প্রসার্য পরীক্ষার - অংশ 1: পরিবেষ্টিত তাপমাত্রা পরীক্ষা পদ্ধতি
EN10020: 2000, ইস্পাত শ্রেণীর সংজ্ঞা এবং শ্রেণীবিভাগ
EN10021: 1983, ইস্পাত এবং লোহা পণ্যের জন্য সাধারণ প্রযুক্তিগত বিতরণ প্রয়োজনীয়তা
EN10027-1, steels জন্য নকশা সিস্টেম - অংশ 1: ইস্পাত নাম
EN10027-2, steels জন্য নকশা সিস্টেম - অংশ 2: সংখ্যাসূচক সিস্টেম
EN10045-1, ধাতব উপকরণ - চ্যারি প্রভাব পরীক্ষা - অংশ 1: টেস্ট পদ্ধতি
EN10052: 1993, লৌহঘটিত পণ্য জন্য তাপ চিকিত্সা পদ শব্দভাণ্ডার
EN10168, ইস্পাত পণ্য - পরিদর্শন নথি - তথ্য এবং বিবরণ তালিকা
EN10204, ধাতব পণ্য - পরিদর্শন এবং বর্ণনা ধরনের
EN10219-2: 2006, ঠান্ডা গঠিত নল-খাদ এবং জরিমানা শস্যের steels এর ঢালাই কাঠামোগত ঠালা বিভাগ - অংশ 2: সহনশীলতা, মাত্রা এবং বিভাগীয় বৈশিষ্ট্য
EN10246-3, ইস্পাত টিউবগুলির নন-ধ্বংসাত্মক পরীক্ষার - অংশ 3: সিমলেস এবং ওয়েলেডেড (ড্রিবার্ড আর্ক ওয়েলেড ছাড়া) অটোমেটিক এডি বর্তমান ত্রুটি পরীক্ষা সনাক্ত করার জন্য ইস্পাত টিউব।
EN10246-5, ইস্পাত টিউবগুলির নন-ধ্বংসাত্মক পরীক্ষার - অংশ 5: স্বয়ংক্রিয় পূর্ণ পেরিফেরাল চৌম্বকীয় ট্রান্সডুসার / সমতল এবং ঢালাইয়ের ফ্লাক্স ফুটো পরীক্ষা (ডুবানো চাপের ঝালাই ছাড়া) ফেনোম্যাগনেটিক ইস্পাত টিউব অনুদৈর্ঘ্য অসিদ্ধতার সনাক্তকরণের জন্য
EN10246-8, ইস্পাত টিউব অ ধ্বংসাত্মক পরীক্ষার - অংশ 8: অনুদৈর্ঘ্য imperfections সনাক্ত করার জন্য বৈদ্যুতিক ঢালাই ইস্পাত টিউব এর ঢালাই সিমের স্বয়ংক্রিয় অতিস্বনক টেস্টিং
EN10246-9, ইস্পাত টিউবগুলির নন-ধ্বংসাত্মক পরীক্ষার - অংশ 9: অনুদৈর্ঘ্য এবং / অথবা ট্রান্সভার্ট অ্যামিফেকশনের সনাক্তকরণের জন্য নিমজ্জিত আর্ক-ওয়েলেডেড ইস্পাত টিউবগুলির ঢালাই সিমের স্বয়ংক্রিয় অতিস্বনক পরীক্ষা
EN10246-10, ইস্পাত টিউবগুলির নন-ধ্বংসাত্মক পরীক্ষার - অংশ 10: স্বয়ংক্রিয় সংযোজন চাপের ঢালাই সিমের রেডিওডোগ্রাফিক টেস্টিং ত্রুটিযুক্ত সনাক্তকরণের জন্য ঢালাই ইস্পাত টিউব
EN1056, ইস্পাত টিউবগুলির অ ধ্বংসাত্মক পরীক্ষার - স্তর 1 এবং 2 নন-ডেস্ট্রাক্টিভ টেস্টিং কর্মীদের যোগ্যতা এবং দক্ষতা
সিআর 10261, ইসিআইএসএস তথ্য বিজ্ঞপ্তি 11 - আয়রন এবং ইস্পাত - রাসায়নিক বিশ্লেষণের উপলব্ধ পদ্ধতিগুলির পর্যালোচনা
EN10266: 2003, ইস্পাত টিউব, জিনিসপত্র এবং ইস্পাত কাঠামোগত ঠালা বিভাগ - পণ্য মানের ব্যবহারের জন্য পদ এবং সংজ্ঞা সংজ্ঞা
EN আইএসও 377, ইস্পাত এবং ইস্পাত পণ্য - অবস্থান এবং যান্ত্রিক পরীক্ষার জন্য সিমलेस এবং পরীক্ষার টুকরা প্রস্তুত করা (আইএসও 377: 1997)
এন আইএসও 643, স্টিলস - দৃশ্যমান শস্য আকারের মাইক্রোোগ্রাফিক সংকল্প (আইএসও 643: 2003)
EN ISO 2566-1, স্টিলেস - বর্ধিত ভালভগুলির রূপান্তর - অংশ 1: কার্বন এবং লো অয়েল স্টিলেস (ISO 2566-1: 1984)
EN ISO 9001: 2000, কোয়ালিটি ম্যানেজমেন্ট সিস্টেম - আবশ্যকতা (ISO9001: 2000)
এন আইএসও 14284, ইস্পাত ও লোহা - রাসায়নিক গঠন নির্ধারণের জন্য নমুনা তৈরি এবং নমুনার প্রস্তুতি (আইএসও 14284: 1996)
EN ISO 15607, ধাতব উপকরণগুলির জন্য ঢালাই পদ্ধতিগুলির স্পেসিফিকেশন এবং যোগ্যতা - সাধারণ নিয়ম (ISO15607: 2003)
EN ISO 15609-1, ধাতব উপকরণের জন্য ঢালাই পদ্ধতিগুলির স্পেসিফিকেশন এবং যোগ্যতা - ঢালাই পদ্ধতির স্পেসিফিকেশন - অংশ 1: আর্ক ঢালাই (আইএসও 15609-1: 2004)
EN ISO 15614-1, ধাতব উপকরণগুলির জন্য ঢালাই পদ্ধতির নির্দিষ্টকরণ এবং যোগ্যতা - ওয়েল্ডিং পদ্ধতি পরীক্ষা - অংশ 1: নিকেল এবং নিকেল অ্যালয়েসের স্টিল এবং চাপ ঢালাইয়ের আর্ক এবং গ্যাস ঢালাই (আইএসও 15614-1: 2004)
