ASME B16.5 তেলযুক্ত সারফেস লম্বা ওয়েল্ড নেক ফ্ল্যাঞ্জ অ অ্যালয়

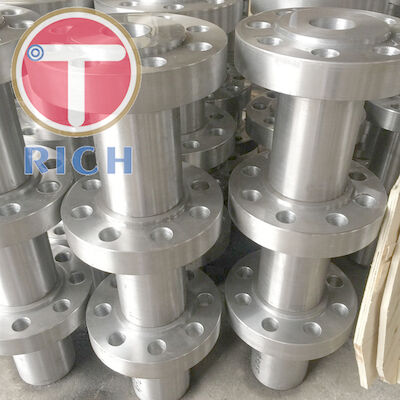

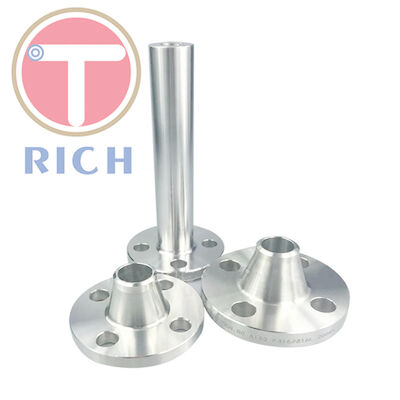

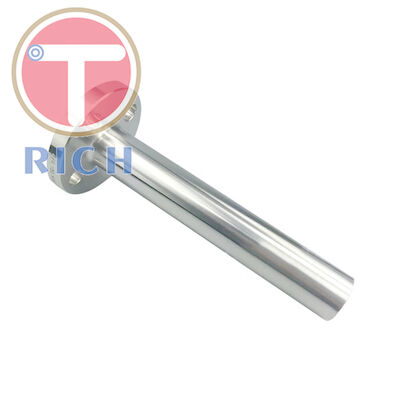

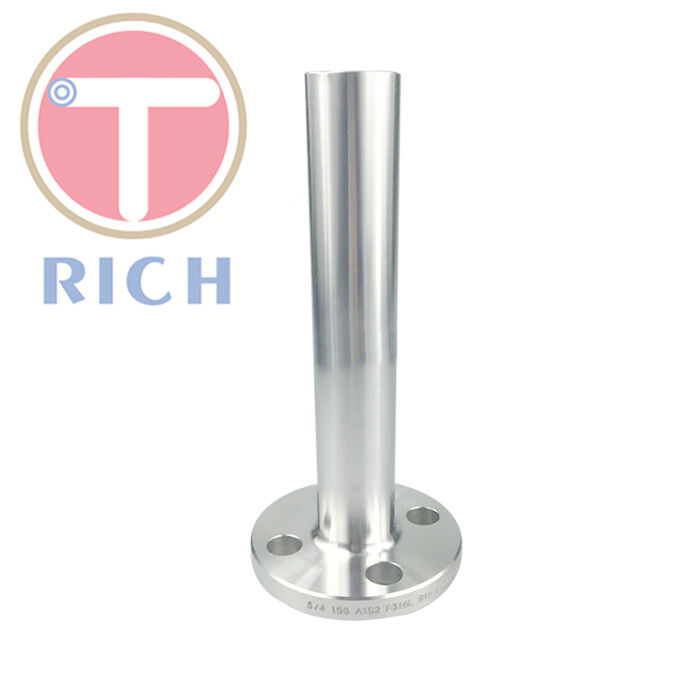

ASME B16.5 লং ওয়েল্ড নেকস ফ্ল্যাঞ্জ

লম্বা ওয়েল্ড ঘাড়(এলডব্লিউএন)নলগুলি সাধারণত পাইপ প্রতিস্থাপনের জন্য বর্গাকার কাটা দিয়ে তৈরি করা হয়, পাইপের সাথে ঝালাই করা হয় না। এর কারণে, দীর্ঘ ldালাই ঘাড়ে সময়সূচী খাঁজ নেই।একটি আদর্শ ঢালাই ঘাড় ফ্ল্যাঞ্জ একটি ঢালাই প্রস্তুতি ঘাড়ের প্রান্তে ম্যাচিং পাইপ পর্যন্ত ঢালাই করতে আছে, যেখানে দীর্ঘ ঢালাই ঘাড় flanges, বা ′′nozzles,′′ আপনার ট্যাংক বা বিকল্প সমাবেশ সঙ্গে ব্যবহারের উদ্দেশ্যে শেষ দিকে বর্গক্ষেত্র কাটা হয়।নিয়মিত লং ওয়েল্ড নেক ফ্ল্যাঞ্জের জন্য স্কিম বোর্ডগুলি (ভারী ব্যারেলগুলি সহ নয়) ফ্ল্যাঞ্জের নামমাত্র আকারের সাথে সমানউদাহরণস্বরূপ, ২ ইঞ্চি এলডব্লিউএন-এ, খাঁজ আকারও ২.০০ ইঞ্চি হবে।

লং ওয়েল্ড নেক ফ্ল্যাঞ্জের স্ট্যান্ডার্ড স্পেসিফিকেশন

• প্রকারলং ওয়েল্ডিং নেক ফ্ল্যাঞ্জ (আরএফএলডব্লিউএন)
• আকার1⁄2 ′′ (15NB) থেকে 48 ′′ (1200NB)
• ক্লাস150 পাউন্ড, 300 পাউন্ড, 600 পাউন্ড, 900 পাউন্ড, 1500 পাউন্ড, 2500 পাউন্ড, DIN স্ট্যান্ডার্ড ND-6,10১৬, ২৫, ৪০ ইত্যাদি।
• ডিআইএনDIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
• বিএসBS4504, BS4504, BS1560, BS10
• আকারেএসওআরএফ, ডব্লিউএনআরএফ, বিএলআরএফ, এসডব্লিউআরএফ, এলএপি জয়েন্ট, থ্রেডেড, রিডাক্টিং, স্পেকটাল ইত্যাদি
• স্ট্যান্ডার্ডএএনএসআই বি১৬5, এএনএসআই বি১৬।47, এএনএসআই বি১৬।36, এএনএসআই বি১৬।48, BS 4504, EN1092, UNI 2277/2278, DIN, JIS, SABS1123, GOST-12820
• লেপ/পৃষ্ঠের চিকিত্সাঅ্যান্টি-রস্ট পেইন্ট, অয়েল ব্ল্যাক পেইন্ট, হলুদ স্বচ্ছ, জিংক প্লাস্টিকযুক্ত, কোল্ড এবং হট ডপ গ্যালভানাইজড
• সংযোগের ধরনরিং টাইপ জয়েন্ট, ল্যাপ-জয়েন্ট মুখ, উত্থাপিত মুখ, সমতল মুখ, বড় পুরুষ-মহিলা, ছোট পুরুষ-মহিলা, বড়, জিহ্বা এবং গ্রোভ, ছোট জিহ্বা এবং গ্রোভ
• ফ্ল্যাঞ্জের মুখের ধরনফ্ল্যাট ফেস (এফএফ), লিভ ফেস (আরএফ), রিং জয়েন্ট (আরজেটি)
• মাত্রাএএনএসআই বি১৬5, ANSI B16.47 সিরিজ A & B, MSS SP44, ASA, API-605, AWWA, কাস্টম ডিজাইন
• প্যাকিংকোন ফুমিগেট বা ফুমিগেট প্লাইউড / কাঠের প্যালেট বা কেস নেই
• ব্যবহার/প্রয়োগতেল ক্ষেত্র, অফশোর, জল ব্যবস্থা, জাহাজ নির্মাণ, প্রাকৃতিক গ্যাস, বিদ্যুৎ, পাইপ প্রকল্প ইত্যাদি।

লং ওয়েল্ড নেক ফ্ল্যাঞ্জের উপকরণ, মানদণ্ড এবং গ্রেড

• স্টেইনলেস স্টীল লং ওয়েল্ড নেক ফ্ল্যাঞ্জASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
• ডুপ্লেক্স স্টিল লম্বা ওয়েল্ড নেক ফ্ল্যাঞ্জASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
• সুপার ডুপ্লেক্স লং ওয়েল্ড নেক ফ্ল্যাঞ্জASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
• নিকেল অ্যালগ্রিম লং ওয়েল্ড নেক ফ্ল্যাঞ্জএএসটিএম এসবি৫৬৪, এসবি১৬০, এসবি৪৭২, এসবি১৬২ ০ নিকেল ২০০ (ইউএনএস নং-০২২০০), নিকেল ২০১ (ইউএনএস নং-০২২০১), মোনেল ৪০০ (ইউএনএস নং-০৪৪০০), মোনেল ৫০০ (ইউএনএস নং-০৫৫০০), ইনকোনেল ৮০০ (ইউএনএস নং-০৮৮০০), ইনকোনেল ৮২৫ (ইউএনএস নং-০৮৮০০)N08825), ইনকনেল ৬০০ (ইউএনএস নং-০৬৬০০), ইনকনেল ৬২৫ (ইউএনএস নং-০৬৬২৫), ইনকনেল ৬০১ (ইউএনএস নং-০৬৬০১), হেস্টেলয় সি ২৭৬ (ইউএনএস নং-০২৭৬), অ্যালোয় ২০ (ইউএনএস নং-০৮০২০)
• তামার খাদ লং ওয়েল্ড নেক ফ্ল্যাঞ্জএএসটিএম এসবি ৬১, এসবি ৬২, এসবি ১৫১, এসবি ১৫২
