ASME B16.5 নন অ্যালোয় ওয়েল্ডিং নেক ফ্ল্যাঞ্জ কার্বন স্টিল
পণ্যের বিবরণ
কার্বন ইস্পাত eldালাই নেক ফ্ল্যাঞ্জ
,অ্যালয় ওয়েল্ডিং নেক ফ্ল্যাঞ্জ
,এএসএমই বি 16.5 ওয়েল্ড নেক পাইপ ফ্ল্যাঞ্জ
ASME B16.5 ওয়েল্ডিং নেক ফ্ল্যাঞ্জ
ASME B16.5 ওয়েল্ডিং নেক ফ্ল্যাঞ্জটি 5 মিমি থেকে 22 মিমি পর্যন্ত প্রাচীরের বেধের ক্ষেত্রে কাটা বর্গাকার শেষ, এবং 5 মিমি থেকে 22 মিমি পর্যন্ত প্রাচীরের বেধের ক্ষেত্রে সরল কার্ভ শেষ দিয়ে সজ্জিত করা উচিত,অথবা যৌগিক কোভেল শেষ যখন দেয়াল বেধ 22 মিমি বেশীএএসএমই বি১৬ এর প্রয়োজনীয়তা অনুসারে বুট ওয়েল্ডিংয়ের শেষগুলি মেশিন করা হবে।25নিম্নলিখিত দুটি অঙ্কনে সরল কনভেল এবং যৌগিক কনভেলের মাত্রা এবং অসহিষ্ণুতা চিত্রিত করা হয়েছে। বিশেষত,প্রাচীরের বেধ t অবশ্যই সংলগ্ন পাইপের প্রাচীরের বেধের প্রয়োজনীয়তা পূরণ করবে; বেভেলের উপরের অংশে ২ মিমি প্রস্থের একটি রুট ফেস মেশিন করা হবে ± 1 মিমি সহনশীলতার সাথে।
মাত্রা:ANSI ফ্ল্যাঞ্জ, ASME ফ্ল্যাঞ্জ, BS ফ্ল্যাঞ্জ, DIN ফ্ল্যাঞ্জ, EN 1092-1 ফ্ল্যাঞ্জ ইত্যাদি
মানদণ্ড:এএনএসআই বি১৬5, ANSI B16.47 সিরিজ A & B, MSS SP44, ASA, API-605, AWWA, কাস্টম ডিজাইন
ক্লাসঃ150 পাউন্ড, 300 পাউন্ড, 600 পাউন্ড, 900 পাউন্ড, 1500 পাউন্ড, 2500 পাউন্ড, DIN স্ট্যান্ডার্ড ND-6,10১৬, ২৫, ৪০ ইত্যাদি।
আকারঃ1/8 "NB থেকে 48"NB।
ফ্ল্যাঞ্জের মুখের ধরনঃসমতল মুখ (এফএফ), উত্থাপিত মুখ (আরএফ), রিং টাইপ জয়েন্ট (আরটিজে)
EN 1092-1টাইপ 01, EN 1092-1 টাইপ 02, EN 1092-1 টাইপ 05, EN 1092-1 টাইপ 11 ফ্ল্যাঞ্জ
ডিআইএনঃDIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
ANSI:এএনএসআই বি১৬5, এএনএসআই বি১৬।47, এমএসএস এসপি ৪৪, এএনএসআই বি ১৬।36, এএনএসআই বি১৬।48
বিএসঃBS4504, BS4504, BS1560, BS10
মাত্রা ও ওজন
| আকার | ডি | টি | জি | t |
|---|---|---|---|---|
| অর্ধ ইঞ্চি | 95 | 14.3 | 34.9 | 7.0 |
| 3/4 " | 115 | 15.9 | 42.9 | 7.0 |
| ১" | 125 | 17.5 | 50.8 | 7.0 |
| ১.১৪ ইঞ্চি | 135 | 20.7 | 63.5 | 7.0 |
| ১.১/২ ইঞ্চি | 155 | 22.3 | 73.0 | 7.0 |
| ২" | 165 | 25.4 | 92.1 | 7.0 |
| ২.১/২ ইঞ্চি | 190 | 28.6 | 104.8 | 7.0 |
| ৩" | 210 | 31.8 | 127.0 | 7.0 |
| ৩-১-২" | 230 | 35.0 | 139.7 | 7.0 |
| ৪" | 275 | 38.1 | 157.2 | 7.0 |
| ৫" | 330 | 44.5 | 185.7 | 7.0 |
| ৬" | 355 | 47.7 | 215.9 | 7.0 |
| ৮" | 420 | 55.6 | 269.9 | 7.0 |
| ১০" | 510 | 63.5 | 323.8 | 7.0 |
| ১২" | 560 | 66.7 | 381.0 | 7.0 |
| ১৪" | 605 | 69.9 | 412.8 | 7.0 |
| ১৬" | 685 | 76.2 | 469.9 | 7.0 |
| ১৮" | 745 | 82.6 | 533.4 | 7.0 |
| ২০" | 815 | 88.9 | 584.2 | 7.0 |
| ২২" | 870 | 95.2 | 641.4 | 7.0 |
| ২৪" | 940 | 101.6 | 692.2 | 7.0 |

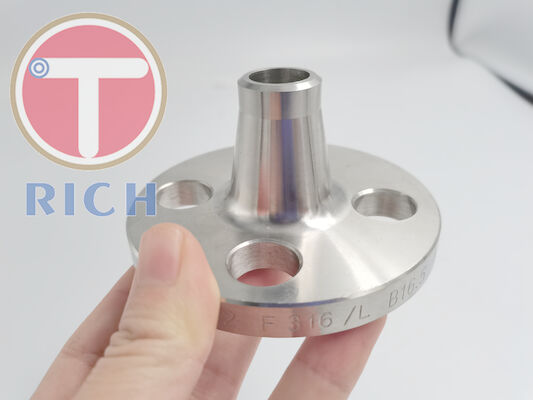

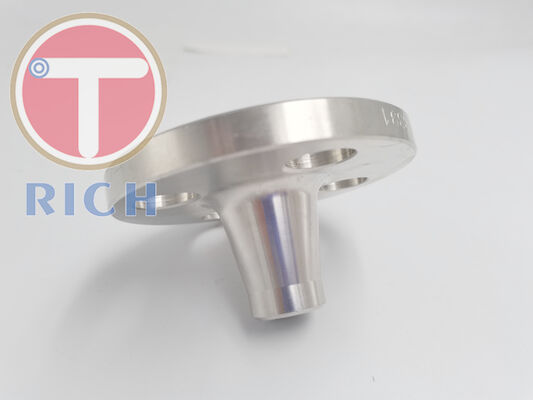

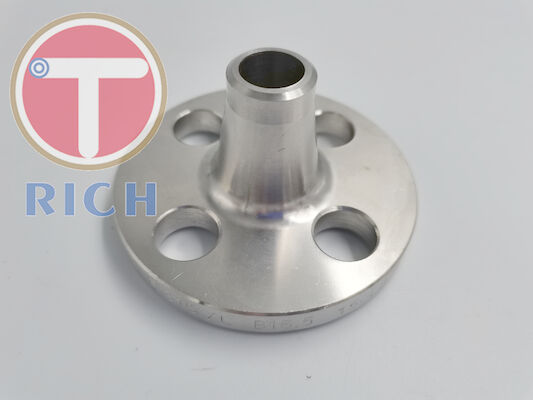

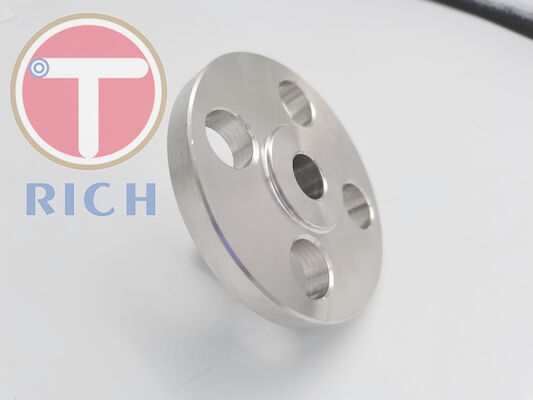

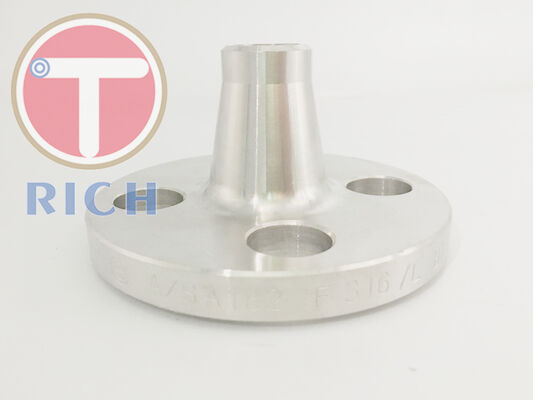

প্রোডাক্টের ছবি:
কোম্পানির পরিচিতিঃ
প্যাকেজিং এবং ডেলিভারিঃ
প্রায়শই জিজ্ঞাসিত প্রশ্ন:
প্রশ্ন: আপনি কি ট্রেডিং কোম্পানি বা নির্মাতা?
উত্তরঃ আমরা একটি পেশাদার ইস্পাত পাইপ উপকরণ প্রস্তুতকারক।
প্রশ্ন: আপনার ডেলিভারি সময় কত?
উত্তরঃ সাধারণত যদি পণ্য স্টক থাকে তবে এটি 7-14 দিন বা স্টক না থাকলে 30-60 দিন সময় নেয়, এটি মূলত পরিমাণের উপর নির্ভর করে।
প্রশ্ন: আপনি কি বিনামূল্যে নমুনা সরবরাহ করেন?
উঃ হ্যাঁ,আমরা বিনামূল্যে চার্জ জন্য নমুনা অফার করতে পারেন কিন্তু মালবাহী খরচ দিতে হবে।
প্রশ্ন: আপনার পেমেন্টের শর্ত কি?
উঃপেমেন্ট <=1000USD, 100% অগ্রিম. পেমেন্ট>=1000USD, 30% T/T অগ্রিম, শিপিংয়ের আগে ব্যালেন্স.
আপনার যদি অন্য কোন প্রশ্ন থাকে, তাহলে আমাদের সাথে যোগাযোগ করতে দ্বিধা করবেন না।
-
