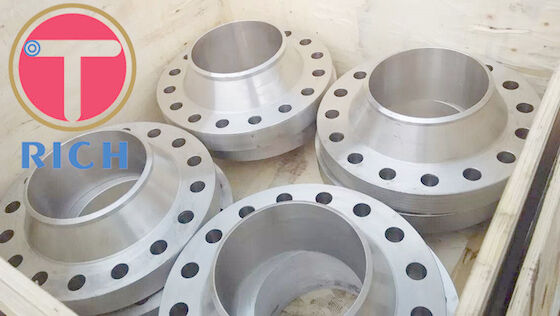

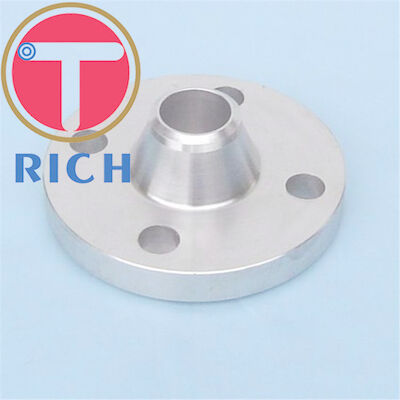

এএনএসআই এএসএমই বি 16.5 বি 16.47 লং ওয়েল্ড নেক ফ্ল্যাঞ্জ অ অ্যালয়

এএনএসআই ASME B16.5 B16.47 দীর্ঘায়ু ঘাড়ে এলডাব্লুএন ফ্ল্যাঙ্ক

লং ওয়েল্ড ঘাড়(এলডাব্লুএন)সাধারণত নজলস হিসাবেও পরিচিত, সাধারণত পাইপ প্রতিস্থাপনের জন্য বর্গাকার কাট দিয়ে তৈরি করা হয়, পাইপ পর্যন্ত ldালাই না করা।এই কারণে, দীর্ঘ ওয়েল্ড ঘাড়ের শিডিয়াল বোর নেই।একটি সাধারণ ওয়েল্ড নেক ফ্ল্যাঞ্জের সাথে গলির ডগায় একটি ওয়েল্ড প্রিপ থাকে যা ওয়েলিংয়ের সাথে ম্যাচিং পাইপ পর্যন্ত থাকে, তবে লম্বা ঝালাই ঘাড়ের ফ্ল্যাঞ্জগুলি বা "নজলস" আপনার ট্যাঙ্ক বা বিকল্প সমাবেশের সাহায্যে ব্যবহারের উদ্দেশ্যে প্রান্তে বর্গাকার কাটা হয় are ।নিয়মিত লম্বা ওয়েল্ড নেক ফ্ল্যাঙ্গেসের জন্য শিডিউল বোরগুলি (ভারী ব্যারেলগুলি সহ নয়) ফ্ল্যাঞ্জের নামমাত্র আকারের সমান।উদাহরণস্বরূপ, 2 ইঞ্চি এলডাব্লুএন-তে, বোরের আকারটিও হবে 2.00 ইঞ্চি।

দীর্ঘ ওড়না স্ট্যান্ডার্ড স্ট্যান্ডার্ড স্পেসিফিকেশন

• প্রকার লং ওয়েল্ডিং নেক ফ্ল্যাঞ্জ (আরএফএলডব্লিউএন)
• আকার ½ "(15 এনবি) থেকে 48 ″ (1200NB)
• ক্লাস 150 এলবিএস, 300 এলবিএস, 600 এলবিএস, 900 এলবিএস, 1500 এলবিএস, 2500 এলবিএস, ডিআইএন স্ট্যান্ডার্ড এনডি -6,10, 16, 25, 40 ইত্যাদি
• DIN DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2637, DIN2637, DIN2637, DIN2357
• বিএস BS4504, BS4504, BS1560, BS10
• ফর্ম ইন এসওআরএফ, ডাব্লুএনআরএফ, বিএলআরএফ, এসডাব্লুআরএফ, এলএপি জয়েন্ট, থ্রেডড, হ্রাস, দর্শনীয় স্থান
• স্ট্যান্ডার্ড এএনএসআই বি 16.5, এএনএসআই বি 16.47, এএনএসআই বি 16.36, এএনএসআই বি 16.48, বিএস 4504, এন 1092, ইউএনআই 2277/2278, ডিআইএন, জেআইএস, এসএবিএস1123, জিওএসটি 12820
• লেপ / সারফেস চিকিত্সা অ্যান্টি-জং পেইন্ট, তেল কালো পেইন্ট, হলুদ স্বচ্ছ, দস্তা ধাতুপট্টাবৃত, ঠান্ডা এবং গরম ডুব
• সংযোগ টাইপ রিং প্রকারের জয়েন্ট, ল্যাপ-জয়েন্ট ফেস, উত্থিত মুখ, ফ্ল্যাট ফেস, বড় পুরুষ-মহিলা, ছোট পুরুষ-মহিলা, বড়, জিহ্বা এবং খাঁজ, ছোট জিহ্বা এবং খাঁজ
• ফ্ল্যাঞ্জ ফেস টাইপ ফ্ল্যাট ফেস (এফএফ), রাইস ফেস (আরএফ), রিং জয়েন্ট (আরজেটি)
• মাত্রা এএনএসআই বি 16.5, এএনএসআই বি 16.47 সিরিজ এন্ড বি, এমএসএস এসপি 44, এএসএ, এপিআই -605, এডাব্লুডাব্লু, কাস্টম অঙ্কন
• মোড়ক কোনও ফমিগেট বা ফমিগেট প্লাইউড / উড প্যালেট বা কেস নেই
• ব্যবহার / অ্যাপ্লিকেশন তেল ক্ষেত্র, অফশোর, জল ব্যবস্থা, শিপ বিল্ডিং, প্রাকৃতিক গ্যাস, বৈদ্যুতিক বিদ্যুৎ, পাইপ প্রকল্পসমূহ

উপাদান, স্ট্যান্ডার্ডস এবং দীর্ঘ ওড়না ঘা ফ্ল্যাশ গ্রেড

• স্টেইনলেস স্টিল লম্বা ঝালাই নেক ফ্ল্যাঞ্জ এএসটিএম এ 182, এ 240 এফ 304, 304 এল, 304 এইচ, 316, 316 এল, 316 টি, 310, 310 এস, 321, 321 এইচ, 317, 347, 347 এইচ, 904L
• ডুপ্লেক্স স্টিল লং ওয়েল্ড নেক ফ্ল্যাঞ্জ এএসটিএম / এএসএমই এ / এসএ 182 এফ 44, এফ 45, এফ51, এফ 53, এফ 55, এফ 60, এফ 61
• সুপার ডুপ্লেক্স লং ওয়েল্ড নেক ফ্ল্যাঞ্জ এএসটিএম / এএসএমই এ / এসএ 182 এফ 44, এফ 45, এফ51, এফ 53, এফ 55, এফ 60, এফ 61
• নিকেল অ্যালোয়স লং ওয়েল্ড নেক ফ্ল্যাঞ্জ এএসটিএম এসবি 57, এসবি 160, এসবি 400, এসবি 162 - নিকেল 200 (ইউএনএস নং এন02200), নিকেল 201 (ইউএনএস নং এন02201), মোনেল 400 (ইউএনএস নং এন04400), মোনেল 500 (ইউএনএস নং এন05500), ইনকনেল 800 (ইউএনএস নং) N N08800), ইনকনেল 825 (ইউএনএস নং N08825), ইনকনেল 600 (ইউএনএস নং N06600), ইনকনেল 625 (ইউএনএস নং N06625), ইনকনেল 601 (ইউএনএস নং N06601), হাস্টেলয় সি 276 (ইউএনএস নং এন 10276), অ্যালোয় 20 (ইউএনএস নং N08020)
• কপার এলয়েজ লং ওয়েল্ড নেক ফ্ল্যাঞ্জ এএসটিএম এসবি 61, এসবি 62, এসবি 151, এসবি 152 - ইউএনএস নং সি 70600 (কু-নি 90/10), সি 71500 (কু-নি 70/30), ইউএনএস নং সি 10100, 10200, 10300, 10800, 12000, 12200
• অ্যলয় লং ওয়েল্ড নেক ফ্ল্যাঞ্জ ALLY 20, ALLY C, ALLY C276, ALOY B2
• নিম্ন তাপমাত্রা ইস্পাত লম্বা ঝালাই নেক ফ্ল্যাঞ্জ এএসটিএম এ 350 এলএফ 2, এলএফ 3, এলএফ 6
• উচ্চ ফলন লম্বা ঝালাই নেক ফ্ল্যাঞ্জ ASTM A694 F42, F52, F60, F65, F70
• কার্বন ইস্পাত লম্বা ওয়েল্ড ঘাড় ফ্ল্যাঞ্জ এএসটিএম / এএসএমই এ / এসএ 105 এএসটিএম / এএসএমই এ 350, এএসটিএম এ 181 এলএফ 2 / এ 516 জিআর 7070 এ 36, এ 694 এফ 42, এফ 46, এফ 52, এফ 60, এফ 65, এফ 706
• অ্যালো স্টিল লং ওয়েল্ড নেক ফ্ল্যাঞ্জ এএসটিএম / এএসএমই এ / এসএ 182 এবং এ 387 এফ 1, এফ 5, এফ 9, এফ 11, এফ 12, এফ 22, এফ 91
