পাদান: | 304 316 | আবেদন: | বৈদ্যুতিক শক্তি |
---|---|---|---|
উৎপাদন প্রক্রিয়া: | ঝালাই | প্রসবের শর্ত: | ঝালাই বা annealing |
লক্ষণীয় করা: | নির্মাণ এরি স্টেইনলেস স্টিল টিউব,254SMO এরি স্টেইনলেস স্টিল টিউব,253MA আর স্টেইনলেস স্টিল টিউব |

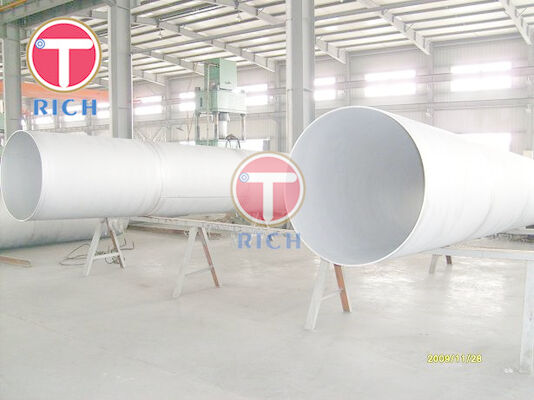

254SMO, 253MA বিশেষ উপাদান ডাবল সিম 304 316 ERW স্টেইনলেস স্টিল পাইপ / এসএস টিউব
দ্রুত বিস্তারিত:
একক সীম: বাইরের ব্যাস 6-914 মিমি প্রাচীরের বেধ 0.5-60 মিমি
ডাবল Seams: ব্যাসের বাইরে 630-1524 মিমি প্রাচীর বেধ 2-80 মিমি
বিজ্ঞপ্তি সীম: বাইরের ব্যাসের বাইরে 630 মিমি প্রাচীরের বেধ 2-100
উপাদান
SUS 304, TP304 SUS304L TP304L SUS316 TP316 SUS316 TP316L।
গণনার সূত্র
0.02491
0.02482
0.02513
প্রয়োগ: বৈদ্যুতিক শক্তি
তেল পরিশোধন
পারমাণবিক শক্তি
পানি পান করছি
অফশোর ইঞ্জিনিয়ারিং এবং শিপ বিল্ডিং
প্রাকৃতিক গ্যাস
কাগজ তৈরি
নির্মাণ
বর্ণনা:
বড় ডায়ামটার পাইপ উপলব্ধ উপাদান
উপাদান | |
অস্টেনিটিক স্টেইনলেস স্টিল | 310 এস, 309 এস, 316 এল, 321,304 এল, 304 |
দ্বৈত | এস, 32750, এস 32760, এস 31803, এস 32205 |
নিকেল বেস বেস | N08904, N06600, N08825 |
তামা নিকেল খাদ | সি 70600, সি 70620 |
ফেরাইট | 430,409L |
অন্যান্য বিশেষ উপাদান | 254SMO, 253MA |
উচ্চ-টেম্পল উপাদান | 310 এস, 309 এস, এস 30815 |
টাইটানিয়াম অ্যালোয় | টিএ 2, টিএ 10, টিসি 4 |
উৎপাদন প্রক্রিয়া:
কুণ্ডলী
পুনরায় পরীক্ষা
ফ্ল্যাট ওপেন এবং ট্রান্সভার্স শিয়ার
শিয়ার অনুদৈর্ঘ্য শিয়ার
এজ পরিকল্পনা এবং মিলিং
প্লেটের বাট eldালাই
গঠন (নমন / রিলিং)
শেষ স্কোয়ারিং এবং ট্যাক ওয়েল্ডিং
ওয়েল্ডিং সীম পরিষ্কার
স্বয়ংক্রিয় ldালাই
রেডিওগ্রাফিক পরীক্ষা
সমাধান চিকিত্সা
বৃত্তাকার
সোজা
চিকিত্সা সমাপ্ত
Hydrostatic পরীক্ষা
পিক্লিং প্যাসিভেশন
ধুয়ে ফেলুন এবং শুকনো
রেডিওগ্রাফিক পরীক্ষা
উত্পাদনের পরীক্ষা শেষ হয়েছে
চিহ্নিত করা হচ্ছে
মোড়ক
সমাপ্ত পণ্য গুদাম
পাঠানো
মানক:
জিবি / টি 12771
প্রসবের শর্ত:
তাপ চিকিত্সা
ঝালাই
স্ট্যান্ডার্ড | আইটেম | বাইরে ব্যাস | বেধ |
গোলাকৃতি
|
সরলতা | দৈর্ঘ্য | ||
জিবি / টি 12771 | তাপ চিকিত্সা | উচ্চ শ্রেণী | সাধারণ | |||||
। 50 | 20 0.20 | ± 0.3 |
> 0.5-1.0, ± 0.15 > 1.0-2.0 20 0.20 > 2.0-4.0 ± 0.3 ± 10% |
ওডির সহনশীলতা অতিক্রম করবেন না t / D≤3% ≤1.5% D |
ওডি ≤ 108 মিমি, ≤1.5 মিমি / মি > 108-325 মিমি ≤2.0 মিমি / মি 5 325 মিমি ≤2.5 মিমি / মি
|
3000-9000 মিমি, দৈর্ঘ্যের সহনশীলতা 0, + 20 মিমি
|
||
≥40- < 65 | ± 0.30 | 40 0.40 | ||||||
≥65- < 90 | 40 0.40 | ± 0.50 | ||||||
≥90- < 168.3 | 80 0.80 | । 1.0 | ||||||
8 168.3- 5 325 | ± 0.75% ডি | । 1% ডি | ||||||
25325- < 610 | ± 0.6% ডি | । 1% ডি | ||||||
10 610 | ± 0.6% ডি | ± 0.7% বা ± 10 ন্যূনতম মান চয়ন করুন | ||||||
ঝালাই | সব আকারের | ± 0.5% ডি বা 20 0.20 সবচেয়ে বড়টিকে বেছে নিয়েছে | 75 0.75% ডি বা 30 0.30 বড়টিকে বেছে নিয়েছে |
