ASTM A179 A192 চাপ বহনকারী কাঠামো এবং নিয়ন্ত্রিত U-Bend জ্যামিতি সহ তাপ এক্সচেঞ্জারগুলির জন্য সিউমলেস কার্বন স্টিল ইউ বন্ড টিউব
মৌলিক বৈশিষ্ট্য
উৎপত্তি স্থান:
ঝাইজিয়াং চায়না
ব্র্যান্ড নাম:
TORICH
সার্টিফিকেশন:
ISO 9001 ISO 14001 TS 16949 EN 10204.3.1
মডেল নম্বর:
এএসটিএম এ 179 এ 192
বাণিজ্যিক সম্পত্তি
ন্যূনতম অর্ডার পরিমাণ:
1 টন
দাম:
USD 1200-1600 Per Ton
অর্থ প্রদানের শর্তাবলী:
এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা:
প্রতি বছর 60000 টন/টন
পণ্যের সারসংক্ষেপ
এএসটিএম এ১৭৯ এ১৯২ উ বন্ড টিউবস ফর হিট এক্সচেঞ্জার শেল পণ্যের সংক্ষিপ্ত বিবরণ ASTM A179 / ASTM A192 ইউ বাঁক টিউবগুলি শেল-এন্ড-টিউব তাপ এক্সচেঞ্জার, বয়লার, কনডেন্সার এবং অনুরূপ তাপীয় সরঞ্জামগুলির জন্য নির্মিত সিউমহীন কার্বন ইস্পাত টিউব যেখানে কমপ্যাক্ট বান্ডেল ডিজাইন,নির্ভরযোগ্য চাপ প্রতিরোধের, এবং ...
পণ্যের বিবরণ
বিশেষভাবে তুলে ধরা:
ASTM A179 u টিউবগুলি বাঁকুন
,ASTM A192 u নলগুলি বাঁকুন
,টোরিকটি নমন করুন
Base Material:
কম-কার্বন বিজোড় ইস্পাত টিউব / কার্বন ইস্পাত বয়লার টিউব
Standard:
ASTM A179 / ASME SA179; ASTM A192 / ASME SA192
Manufacturing Process:
A179 এর জন্য বিরামহীন, ঠান্ডা টানা; A192 এর জন্য বিজোড় বয়লার টিউব উত্পাদন, তারপর U- নমন
Outside Diameter:
A179 সুযোগের জন্য সাধারণত 12.7-76.2 মিমি; A192 সুযোগের জন্য 12.7-177.8 মিমি; প্রকল্প-নির্দিষ্ট মাপ উ
Wall Thickness:
এক্সচেঞ্জার পরিষেবার জন্য সাধারণত 0.7-8.0 মিমি; নকশা চাপ এবং মোড় ব্যাসার্ধ দ্বারা চূড়ান্ত নির্বাচন
Length:
1-12 মিটার সোজা দৈর্ঘ্য বা উন্নত দৈর্ঘ্য, কাস্টমাইজযোগ্য
Bend Form:
180° U বাঁক
Heat Treatment:
বেস-টিউব স্ট্যান্ডার্ড দ্বারা প্রয়োজনীয় হিসাবে; নির্দিষ্ট করা হলে পোস্ট-বেন্ড স্ট্রেস রিলিফ উপলব্ধ
পণ্যের বর্ণনা
এএসটিএম এ১৭৯ এ১৯২ উ বন্ড টিউবস ফর হিট এক্সচেঞ্জার শেল
পণ্যের সংক্ষিপ্ত বিবরণ
ASTM A179 / ASTM A192 ইউ বাঁক টিউবগুলি শেল-এন্ড-টিউব তাপ এক্সচেঞ্জার, বয়লার, কনডেন্সার এবং অনুরূপ তাপীয় সরঞ্জামগুলির জন্য নির্মিত সিউমহীন কার্বন ইস্পাত টিউব যেখানে কমপ্যাক্ট বান্ডেল ডিজাইন,নির্ভরযোগ্য চাপ প্রতিরোধের, এবং স্থিতিশীল তাপ স্থানান্তর কর্মক্ষমতা প্রয়োজন। এএসটিএম A179 সাধারণত বিরামবিহীন ঠান্ডা টানা কম কার্বন তাপ এক্সচেঞ্জার এবং কনডেন্সার নল জন্য নির্বাচিত হয়,এএসটিএম এ১৯২ উচ্চ চাপ পরিষেবা জন্য seamless কার্বন ইস্পাত বয়লার এবং সুপারহিটার নল জন্য ব্যবহৃত হয়ইউ-ভঙ্গি এক্সচেঞ্জার বান্ডিলগুলির জন্য, পণ্য ফোকাসটি কেবল সোজা টিউব রসায়ন এবং শক্তি নয়, তবে বাঁক অখণ্ডতা, বাঁক অঞ্চলে প্রাচীর বেধ নিয়ন্ত্রণ, অবশিষ্ট স্ট্রেস ব্যবস্থাপনা,এবং গঠনের পর পরিদর্শন.
টেকনিক্যাল স্পেসিফিকেশন
| পয়েন্ট | বর্ণনা |
|---|---|
| পণ্যের নাম | এএসটিএম এ১৭৯ / এএসটিএম এ১৯২ সিউমলেস কার্বন স্টীল ইউ বন্ড টিউব |
| বেস উপাদান | কম কার্বনযুক্ত সিউমলেস স্টিল টিউব / কার্বন স্টিল বয়লার টিউব |
| স্ট্যান্ডার্ড | ASTM A179 / ASME SA179; ASTM A192 / ASME SA192 |
| গ্রেড | এএসটিএম এ১৭৯, এএসটিএম এ১৯২ |
| উত্পাদন প্রক্রিয়া | A179 এর জন্য সিউমলেস, কোল্ড টানা; A192 এর জন্য সিউমলেস বয়লার টিউব উত্পাদন, তারপরে ইউ-বন্ডিং |
| বাইরের ব্যাসার্ধ | সাধারণত A179 এর জন্য 12.7-76.2 মিমি; A192 এর জন্য 12.7-177.8 মিমি; প্রকল্প-নির্দিষ্ট আকার উপলব্ধ |
| দেয়ালের বেধ | সাধারণত এক্সচেঞ্জার সার্ভিসের জন্য 0.7-8.0 মিমি; ডিজাইন চাপ এবং বাঁক ব্যাসার্ধ দ্বারা চূড়ান্ত নির্বাচন |
| দৈর্ঘ্য | ১-১২ মিটার সোজা দৈর্ঘ্য বা উন্নত দৈর্ঘ্য, কাস্টমাইজযোগ্য |
| বাঁক ফর্ম | ১৮০° ইউ বাঁক |
| বাঁক ব্যাসার্ধ | সাধারণত ১.৫ × ওডি থেকে উপরে, অথবা অঙ্কন/টিইএমএ প্রয়োজনীয়তা অনুযায়ী |
| সহনশীলতা পরিসীমা | এএসটিএম-এর আকারের অনুমোদন এবং ইউ-ব্রেন্ড তৈরির অনুমোদিত অনুমোদন অনুযায়ী |
| সরলতা | বাঁকানোর আগে নিয়ন্ত্রণ করা; চূড়ান্ত পা সোজা চুক্তির মাধ্যমে উপলব্ধ |
| পৃষ্ঠের অবস্থা | উজ্জ্বল ঠান্ডা টানা / পরিষ্কার অ্যানিলড / হালকা তেলযুক্ত / সম্মত হিসাবে pickled |
| তাপ চিকিত্সা | বেস-টিউব স্ট্যান্ডার্ড দ্বারা প্রয়োজনীয় হিসাবে; নির্দিষ্ট করা হলে বন্ড-পরবর্তী চাপ ত্রাণ উপলব্ধ |
| টিউব শেষ | সরল শেষ, বর্গক্ষেত্র কাটা, খাঁজ |
| পরিদর্শন | রাসায়নিক বিশ্লেষণ, প্রসার্য পরীক্ষা, প্রযোজ্য হলে সমতলতা/ফ্লেয়ারিং, কঠোরতা, হাইড্রোস্ট্যাটিক বা এনডিটি, বাঁক জোনের ভিজ্যুয়াল চেক |
প্রধান বৈশিষ্ট্য
- চাপ বহনকারী নিরবচ্ছিন্ন কাঠামো:এএসটিএম এ১৭৯ তাপ এক্সচেঞ্জার এবং কনডেনসারগুলির জন্য সিউমলেস কোল্ড-ট্র্যাকড লো-কার্বন ইস্পাত টিউবগুলিকে কভার করে, যখন এএসটিএম এ১৯২ উচ্চ চাপ পরিষেবা জন্য সিউমলেস কার্বন ইস্পাত বয়লার এবং সুপারহিটার টিউবগুলিকে কভার করে।এই চাপ সীমানা মধ্যে লম্বা welding ঝুঁকি নির্মূল.
- কমপ্যাক্ট এক্সচেঞ্জার বান্ডেলের জন্য নিয়ন্ত্রিত ইউ-ব্রেন্ড জ্যামিতিঃএক্সচেঞ্জার নির্মাণে, ইউ-ব্রেন্ড ব্যাসার্ধ সাধারণত1.5 × ওডিএটি প্রমাণিত শিল্পের অনুশীলনের মধ্যে বাঁক উত্পাদনযোগ্যতা বজায় রেখে কমপ্যাক্ট শেল-এবং-টিউব বিন্যাসগুলিকে সমর্থন করে।
- A179 তাপ স্থানান্তর কাজের জন্য মাত্রিক সুবিধাঃASTM A179 এর প্রয়োজনঠান্ডা আঁকা, যা ব্যাপকভাবে কার্যকর তাপ স্থানান্তর পাইপিংয়ের জন্য মাত্রিক ধারাবাহিকতা এবং অভ্যন্তরীণ / বাহ্যিক পৃষ্ঠের সমাপ্তি উন্নত করতে ব্যবহৃত হয়।
- A192 উচ্চ চাপ কাজের জন্য শক্তি মার্জিনঃএএসটিএম এ১৯২ বয়লার টিউব উচ্চ চাপের অধীনে ন্যূনতম প্রাচীরের সিউমলেস কার্বন ইস্পাত টিউব সার্ভিসের জন্য ডিজাইন করা হয়েছে,যখন এক্সচেঞ্জার ডিউটি উচ্চ চাপ বা তাপমাত্রা অবস্থার সাথে মিলিত হয় তখন এটি উপযুক্ত করে তোলে.
- নির্মাণের পর কঠোরতা নিয়ন্ত্রণঃASTM A179 পণ্য সংক্ষিপ্ত বিবরণ একটি সর্বোচ্চ কঠোরতা নির্দিষ্ট72 HRB, যখন এএসটিএম এ১৯২ এর জন্য কঠোরতা নিয়ন্ত্রণের পাশাপাশি সমতলতা, ফ্লেয়ারিং এবং হাইড্রোস্ট্যাটিক টেস্টিং প্রয়োজন।
গুণমান নিশ্চিতকরণের সুবিধা
- বাঁক এলাকার মাত্রিক স্থিতিশীলতাঃআমরা U- বাঁক ব্যাসার্ধ নিয়ন্ত্রণ ব্যবহারিক এক্সচেঞ্জার পরিসীমা থেকে শুরু করে1.5 × ওডি, এবং বাঁকটি সম্মতিযুক্ত টুলিং এবং মাত্রাগত মানদণ্ড অনুযায়ী তৈরি করা হয়। এটি অতিরিক্ত প্রাচীর পাতলা হওয়ার ঝুঁকি হ্রাস করে এবং টিউব শীট সমাবেশের সময় বান্ডিল ফিট-আপ ধারাবাহিকতা উন্নত করে।
- বাঁকানোর পর অবশিষ্ট চাপ নিয়ন্ত্রণঃযখন পরিষেবা প্রয়োজন তখন বন্ডের পরে স্ট্রেস ত্রাণ সরবরাহ করা যেতে পারে।শিল্প প্রযুক্তিগত গাইডলাইনটি তুলে ধরেছে যে ইউ-ব্রেক গঠনের পরে তাপ চিকিত্সা অবশিষ্ট চাপ হ্রাস করতে এবং দাবিদার পরিষেবাতে ব্রেক-এরিয়া ব্যর্থতার ঝুঁকি হ্রাস করতে ব্যবহৃত হয়.
- টিউব অখণ্ডতা যাচাইকরণঃবেস টিউব যান্ত্রিক এবং হাইড্রোস্ট্যাটিক প্রয়োজনীয়তা ছাড়াও, এক্সচেঞ্জার টিউব পরিদর্শন অনুশীলন ক্রমবর্ধমানভাবে প্রাচীর ক্ষতি, গর্ত এবং স্থানীয় ত্রুটি সনাক্ত করতে eddy বর্তমান বা সম্পর্কিত NDT পদ্ধতি ব্যবহার করে।প্রকল্পের অর্ডারের জন্য, বাঁক জোন পরিদর্শন, হাইড্রো পরীক্ষা, এবং অতিরিক্ত এনডিটি QA পরিকল্পনায় নির্দিষ্ট করা যেতে পারে।
বাস্তবায়ন মানদণ্ড
| সিস্টেম | স্ট্যান্ডার্ড | সংক্ষিপ্ত বিবরণ |
|---|---|---|
| এএসটিএম / এএসএমই | ASTM A179 / ASME SA179 | তাপ এক্সচেঞ্জার এবং কনডেনসার জন্য ঠান্ডা টানা কম কার্বন ইস্পাত নল |
| এএসটিএম / এএসএমই | ASTM A192 / ASME SA192 | উচ্চ চাপের জন্য সিউমহীন কার্বন ইস্পাত বয়লার এবং সুপারহিটার টিউব |
| এএসটিএম / এএসএমই | ASTM A210 / ASME SA210 গ্রেড A-1 / C | উচ্চতর শক্তির জন্য সুইমলেস মাঝারি কার্বন বয়লার এবং সুপারহিটার টিউব |
| EN | EN 10216-2 P235GH | উচ্চ তাপমাত্রায় চাপ প্রয়োগের জন্য নন-লেগ স্টিলের সিউমহীন নল |
| জেআইএস | JIS G3461 STB340 | কার্বন ইস্পাতের বয়লার এবং তাপ বিনিময়কারী নল |
| জিবি | GB/T 3087 20 | নিম্ন ও মাঝারি চাপের বয়লারের জন্য স্টিলের সুইমলেস টিউব |
| গস্ট | সাধারণত 20 স্টিলের বয়লার/সার্ভিস টিউব দ্বারা GOST অনুশীলনের অধীনে মিলিত | সিআইএস-বাজারে চাপ টিউব অ্যাপ্লিকেশন ব্যবহার করা হয়; গ্রেড নিশ্চিতকরণ প্রকল্প কোড অনুসরণ করা উচিত |
অ্যাপ্লিকেশন ক্ষেত্র
নির্দিষ্ট প্রয়োগঃ শেল-টিউব পৃষ্ঠতল কনডেন্সার টিউব বান্ডিল
এএসটিএম এ১৭৯/এ১৯২ ইউ বাঁকা টিউবগুলি একটি পৃষ্ঠের কনডেন্সার বা শেল-এন্ড-টিউব তাপ এক্সচেঞ্জারের টিউব বান্ডেল উপাদান হিসাবে ব্যবহৃত হয় যেখানে একপাশটি টিউব এবং অন্যপাশটি শেলের মধ্য দিয়ে প্রবাহিত হয়,ইউ কনফিগারেশন রিটার্ন হেডার কমাতে এবং কম্প্যাক্ট সরঞ্জাম নকশা সাহায্য.
রাসায়নিক গঠন
নিম্নলিখিত পাঁচটি সাধারণভাবে রেফারেন্সযুক্ত গ্রেডের জন্য একটি ব্যবহারিক তুলনামূলক টেবিল রয়েছে যা বয়লার / তাপ এক্সচেঞ্জার সিউমলেস টিউব সংগ্রহের জন্য ব্যবহৃত হয়।মানগুলি স্ট্যান্ডার্ড-গ্রেডের সীমা বা উল্লিখিত স্ট্যান্ডার্ড সংক্ষিপ্তসারগুলির সাধারণ প্রকাশিত সীমা.
| গ্রেড | স্ট্যান্ডার্ড | C (%) | Si (%) | এমএন (%) | পি (%) | এস (%) |
|---|---|---|---|---|---|---|
| এএসটিএম এ১৭৯ | ASTM A179 / ASME SA179 | 0.০৬-০18 | -- | 0.২৭-০।63 | ≤০035 | ≤০035 |
| এএসটিএম এ১৯২ | ASTM A192 / ASME SA192 | 0.০৬-০18 | ≤০25 | 0.২৭-০।63 | ≤০035 | ≤০035 |
| এএসটিএম এ২১০ গ্রেড এ-১ | ASTM A210 / ASME SA210 | ≤০27 | ≥০10 | ≤০93 | ≤০035 | ≤০035 |
| এএসটিএম এ২১০ গ্রেড সি | ASTM A210 / ASME SA210 | ≤০35 | ≥০10 | 0.২৯-১06 | ≤০035 | ≤০035 |
| JIS STB340 | JIS G3461 | ≤০18 | অর্ডার অনুযায়ী ≤0.35 বা 0.10-0.35 | 0.30-0.60 | ≤০035 | ≤০035 |
যান্ত্রিক বৈশিষ্ট্য
| গ্রেড | স্ট্যান্ডার্ড | টান শক্তি | ফলন শক্তি | লম্বা |
|---|---|---|---|---|
| এএসটিএম এ১৭৯ | ASTM A179 / ASME SA179 | ≥ ৩২৫ এমপিএ (৪৭ কেসি) | -- | ≥৩৫% |
| এএসটিএম এ১৯২ | ASTM A192 / ASME SA192 | ≥ ৩২৫ এমপিএ (৪৭ কেসি) | ≥১৮০ এমপিএ (২৬ কিসি) | ≥৩৫% |
| এএসটিএম এ২১০ গ্রেড এ-১ | ASTM A210 / ASME SA210 | ≥ ৪১৫ এমপিএ (৬০ কিসি) | ≥২৫৫ এমপিএ (৩৭ কিসি) | ≥৩০% |
| এএসটিএম এ২১০ গ্রেড সি | ASTM A210 / ASME SA210 | ≥485 এমপিএ (70 কেসি) | ≥২৭৫ এমপিএ (৪০ কিসি) | ≥৩০% |
| JIS STB340 | JIS G3461 | ≥340 এমপিএ | ≥175 এমপিএ | OD / নমুনা প্রকারের উপর নির্ভর করে ≥27-35% |

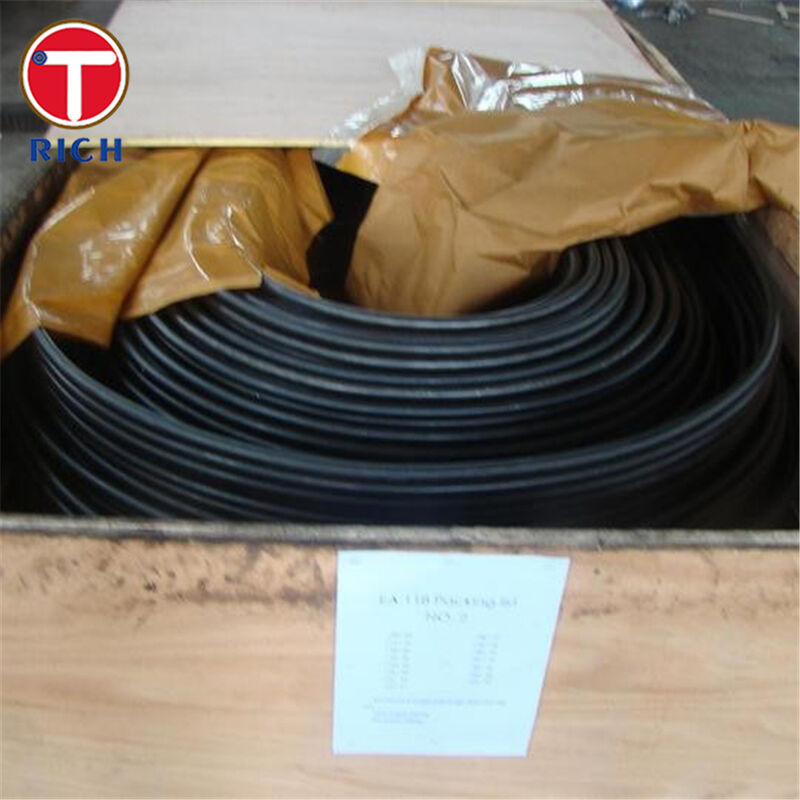

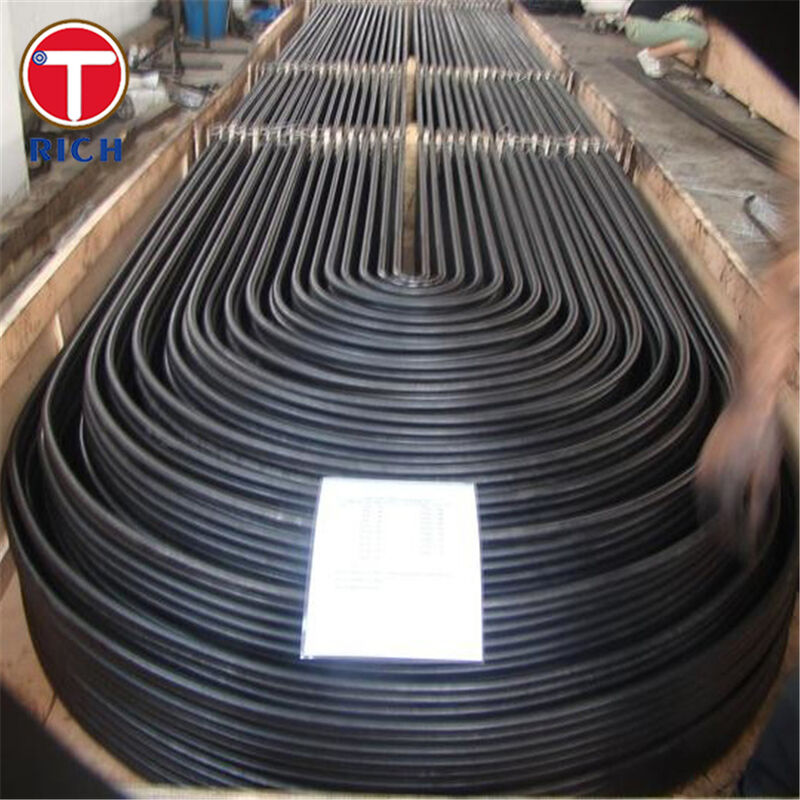

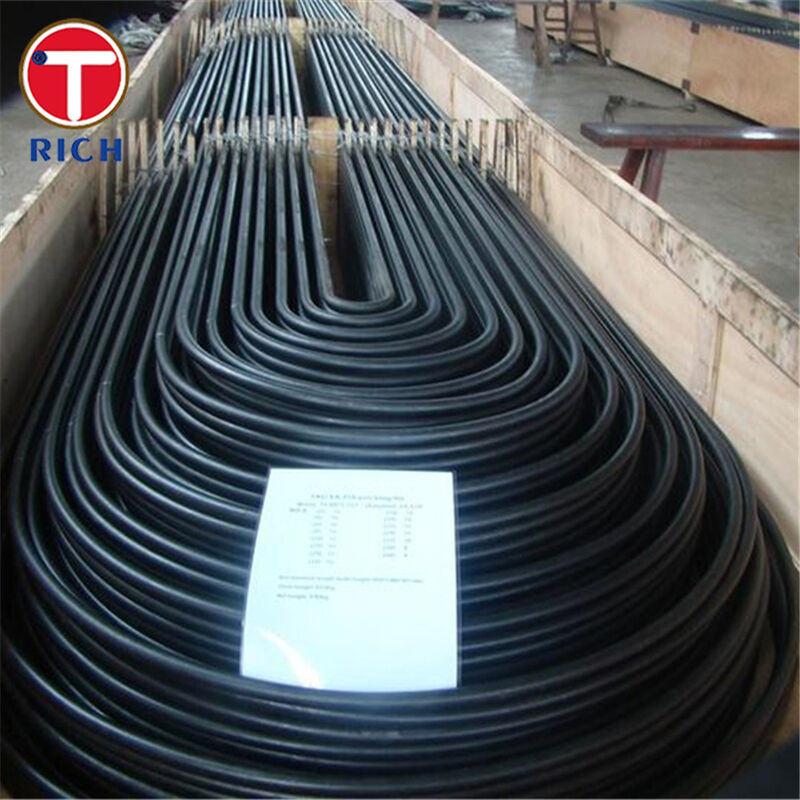

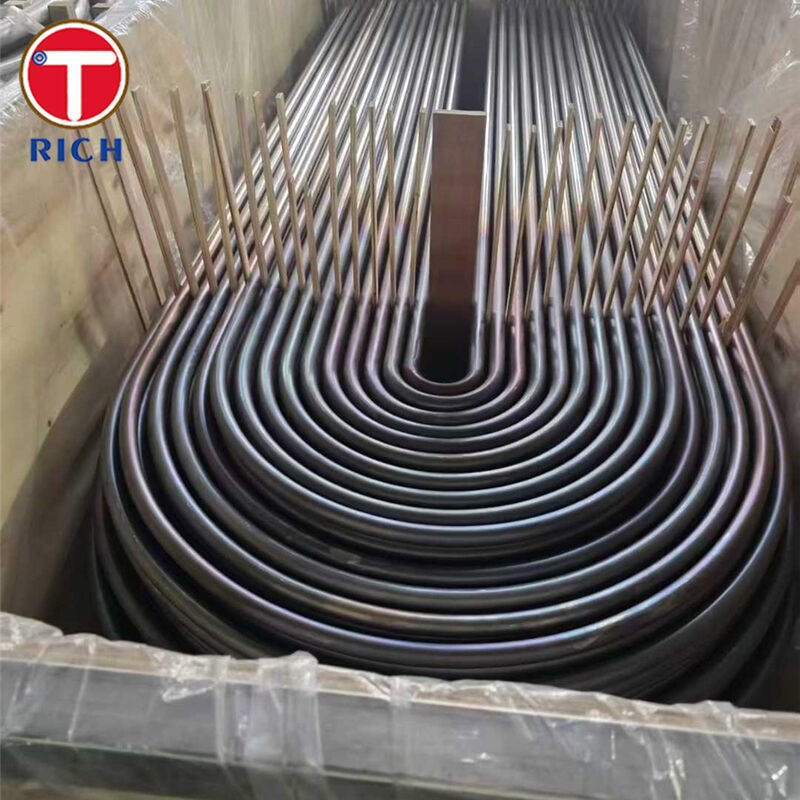

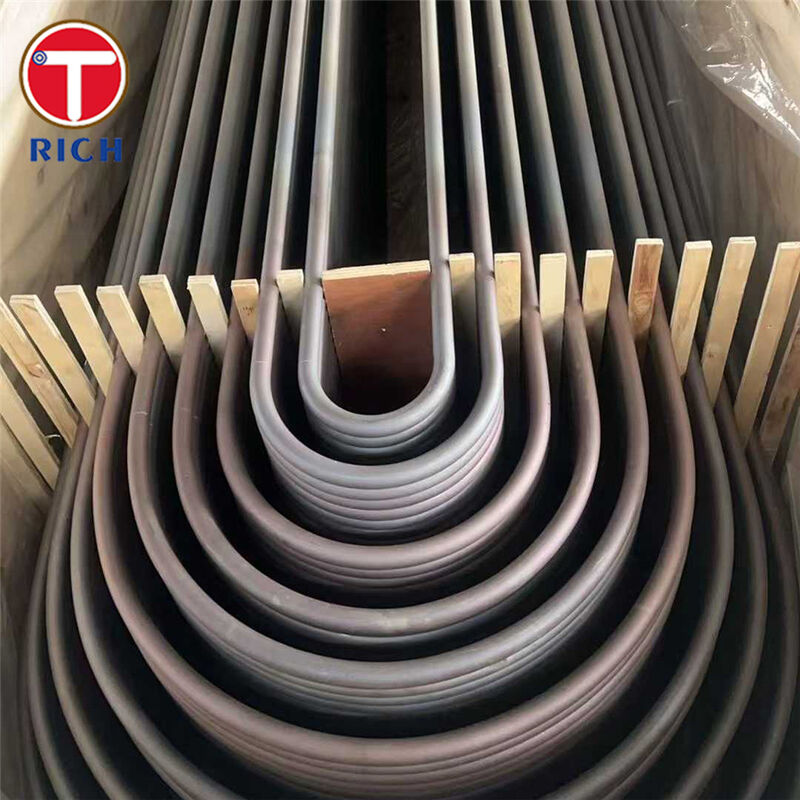

প্রোডাক্ট গ্যালারি
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: আপনি কি ট্রেডিং কোম্পানি বা নির্মাতা?
উঃ প্রস্তুতকারক, ট্রেডিংও করতে পারেন।
প্রশ্ন: আপনার ডেলিভারি সময় কত?
উত্তরঃ সাধারণভাবে বলতে গেলে, যদি পণ্যগুলি স্টক থাকে তবে এটি 10-15 দিন, অথবা পরিমাণ অনুযায়ী পণ্যগুলি স্টক না থাকলে এটি 30-40 দিন।
প্রশ্নঃ আপনি কি নমুনা সরবরাহ করেন? এটি বিনামূল্যে বা অতিরিক্ত?
উত্তরঃ হ্যাঁ, আমরা বিনামূল্যে চার্জের জন্য নমুনা অফার করতে পারি কিন্তু মালবাহী খরচ দিতে হবে।
প্রশ্ন: আপনার পেমেন্টের শর্ত কি?
উত্তরঃ পেমেন্ট ≤ 2000 ইউএসডি, 100% অগ্রিম। পেমেন্ট ≥ 2000 ইউএসডি, 30% টি / টি অগ্রিম, চালানের আগে ভারসাম্য। আপনার যদি অন্য প্রশ্ন থাকে তবে দয়া করে আমার সাথে যোগাযোগ করতে দ্বিধা করবেন না।
