উপাদান: | SUS304TB SUS304LTB SUS 310STB SUS316TB SUS316LTB | স্ট্যান্ডার্ড: | SA213 SA213M A213 SA312 JIS G3464 |
---|---|---|---|
OD: | 6-325 মিমি | WT: | 0.5-20 মিমি |
দৈর্ঘ্য: | 12 মি সর্বোচ্চ | সনদপত্র: | PED ASME AD2000 CCS ABS GL LR BV KR NK |
লক্ষণীয় করা: | seamless carbon steel tube,precision stainless steel tubing |

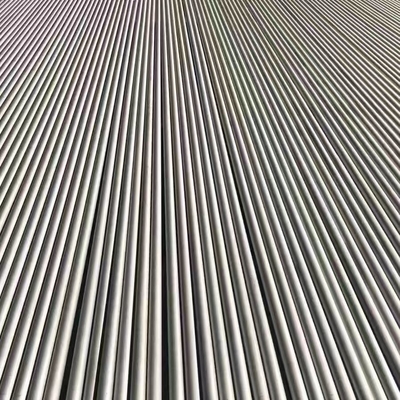

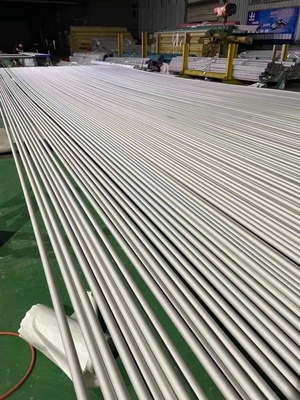

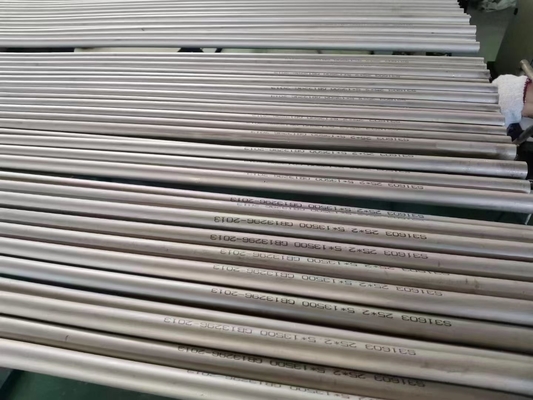

JIS 3463 SUS304TB SUS304LTB SUS 310STB SUS316TB SUS316LTB বিজোড় ইস্পাত টিউব বয়লার এবং হিট এক্সচেঞ্জারের জন্য ব্যবহার করে
উপাদান:SUS304TB SUS304LTB SUS316TB SUS316LTB SUS317TB SUS317LTB SUS310TB SUS310STB SUS321TB SUS321HTB SUS347TB
ফলন শক্তি ≥175Mpa বা ≥206Mpa
প্রসার্য শক্তি ≥481Mpa বা ≥521Mpa
প্রসারণ ≥27% বা ≥35%
সমতল পরীক্ষা H=1.09t/(0.09+t/D)
ফ্লারিং টেস্ট 60° 12%D
শস্য আকার JIS G051
হাইড্রোস্ট্যাটিক পরীক্ষা P=2Rt/D এটি ননডেস্ট্রাকটিভ ত্রুটি সনাক্তকরণ দ্বারা সঞ্চালিত হতে পারে
অ-ধ্বংসাত্মক পরীক্ষা: ইসিটি
বয়লার এবং হিট এক্সচেঞ্জার টিউবের জন্য JIS G 3463 Austenitic স্টেইনলেস স্টিল
চাপের উদ্দেশ্যে বিজোড় ইস্পাত টিউব
উত্পাদন পদ্ধতি: বিজোড়
ডেলিভারি শর্ত: গরম শেষ ঠান্ডা সমাপ্ত
ইস্পাত গ্রেড: 314 316 317 347
প্রাসঙ্গিক মান: KS D 3577 ASTM A 268 A249 A271 A632 DIN 17455 BS3059 JIS G 0320 JIS G 0321 J
ইস্পাত গ্রেড এবং রাসায়নিক রচনা | ||||||||||
দেখুন গ্রেড | ক্লাস | গ | সি | Mn | পৃ | এস | নি | ক্র | মো | ইত্যাদি |
SUS 304TB | অস্টেনিটিক | 0.08 সর্বোচ্চ | 1.00 সর্বোচ্চ | 2.00 সর্বোচ্চ | 0.040 সর্বোচ্চ | 0.030 সর্বোচ্চ | 8.00-11.00 | 18.00-20.00 | - | - |
SUS 304HTB | ০.০৪-০.১০ | 0.75 সর্বোচ্চ | 2.00 সর্বোচ্চ | 0.040 সর্বোচ্চ | 0.030 সর্বোচ্চ | 8.00-11.00 | 18.00-20.00 | - | - | |
SUS 304LTB | 0.030 সর্বোচ্চ | 1.00 সর্বোচ্চ | 2.00 সর্বোচ্চ | 0.040 সর্বোচ্চ | 0.030 সর্বোচ্চ | 9.00-13.00 | 18.00-20.00 | - | - | |
SUS310TB | 0.15 সর্বোচ্চ | সর্বোচ্চ 1.50 | 2.00 সর্বোচ্চ | 0.040 সর্বোচ্চ | 0.030 সর্বোচ্চ | 19.00-22.00 | 24.00-26.00 | - | - | |
SUS310STB | 0.08 সর্বোচ্চ | সর্বোচ্চ 1.50 | 2.00 সর্বোচ্চ | 0.040 সর্বোচ্চ | 0.030 সর্বোচ্চ | 19.00-22.00 | 24.00-26.00 | - | ||
SUS 316TB | 0.08 সর্বোচ্চ | 1.00 সর্বোচ্চ | 2.00 সর্বোচ্চ | 0.040 সর্বোচ্চ | 0.030 সর্বোচ্চ | 10.00-14.00 | 16.00-18.00 | 2.00-3.00 | - | |
SUS 316HTB | 0.40-0.10 | 0.75 সর্বোচ্চ | 2.00 সর্বোচ্চ | 0.030 সর্বোচ্চ | 0.030 সর্বোচ্চ | 11.00-14.00 | 16.00-18.00 | 2.00-3.00 | - | |
SUS316LTB | 0.030 সর্বোচ্চ | 1.00 সর্বোচ্চ | 2.00 সর্বোচ্চ | 0.040 সর্বোচ্চ | 0.030 সর্বোচ্চ | 12.00-16.00 | 16.00-18.00 | 2.00-3.00 | - | |
SUS316TiTB | 0.080 সর্বোচ্চ | 1.00 সর্বোচ্চ | 2.00 সর্বোচ্চ | 0.040 সর্বোচ্চ | 0.030 সর্বোচ্চ | 10.00-14.00 | 16.00-18.00 | 2.00-3.00 | Ti:5*C % সর্বোচ্চ | |
SUS317TB | 0.080 সর্বোচ্চ | 1.00 সর্বোচ্চ | 2.00 সর্বোচ্চ | 0.040 সর্বোচ্চ | 0.030 সর্বোচ্চ | 11.00-15.00 | 18.00-20.00 | ৩.০০-৪.০০ | - | |
SUS317LTB | 0.030 সর্বোচ্চ | 1.00 সর্বোচ্চ | 2.00 সর্বোচ্চ | 0.040 সর্বোচ্চ | 0.030 সর্বোচ্চ | 11.00-15.00 | 18.00-20.00 | ৩.০০-৪.০০ | - | |
SUS347TB | 0.080 সর্বোচ্চ | 1.00 সর্বোচ্চ | 2.00 সর্বোচ্চ | 0.040 সর্বোচ্চ | 0.030 সর্বোচ্চ | 9.00-13.00 | 17.00-19.00 | - | Nb:10*C % সর্বোচ্চ | |
SUS347HTB | 0.40-0.10 | 1.00 সর্বোচ্চ | 2.00 সর্বোচ্চ | 0.030 সর্বোচ্চ | 0.030 সর্বোচ্চ | 9.00-13.00 | 17.00-20.00 | - | Nb:8*C %-1.00 |
ইস্পাত গ্রেড এবং যান্ত্রিক বৈশিষ্ট্য | |||||
দেখুন গ্রেড | প্রসার্য শক্তি এমপিএ মিনিট |
প্রুফ স্ট্রীস এমপিএ মিনিট |
প্রসারণ % | ||
OD - 10 মিমি | OD≥10mm OD<20mm | OD ≥20mm | |||
No.11 টেস্ট পিস | No.11 টেস্ট পিস | No.11 টেস্ট পিস নং 12 টেস্ট পিস |
|||
SUS 304TB | 520 | 205 | 27 | 30 | 35 |
SUS 304HTB | 520 | 205 | 27 | 30 | 35 |
SUS 304LTB | 480 | 175 | 27 | 30 | 35 |
SUS310TB | 520 | 205 | 27 | 30 | 35 |
SUS310STB | 520 | 205 | 27 | 30 | 35 |
SUS 316TB | 520 | 205 | 27 | 30 | 35 |
SUS 316HTB | 520 | 205 | 27 | 30 | 35 |
SUS316LTB | 480 | 175 | 27 | 30 | 35 |
SUS316TiTB | 520 | 205 | 27 | 30 | 35 |
SUS317TB | 520 | 205 | 27 | 30 | 35 |
SUS317LTB | 480 | 175 | 27 | 30 | 35 |
SUS347TB | 520 | 205 | 27 | 30 | 35 |
SUS347HTB | 520 | 205 | 27 | 30 | 35 |
OD বিভাগ মিমি |
OD ইউনিটে সহনশীলতা: মিমি
|
||
গরম সমাপ্ত বিজোড় টিউব | ঠান্ডা সমাপ্ত বিজোড় টিউব | স্বয়ংক্রিয় চাপ ঢালাই নল লেজার ঢালাই নল এবং বৈদ্যুতিক প্রতিরোধের ঢালাই নল | |
40 এর নিচে |
+0.4 -0.8 |
±0.25 | ±0.25 |
40 বা তার বেশি থেকে এবং বাদ।50 | |||
50 বা তার বেশি এবং বাদ।60 | |||
60 বা তার বেশি এবং বাদ।80 | ±0.30 | ±0.30 | |
80 বা তার বেশি এবং বাদ।100 | ±0.40 | ±0.40 | |
100 বা তার বেশি এবং বাদ।120 |
+0.4 -1.2 |
+০.৪০ -0.60 |
+০.৪০ -0.60 |
120 বা তার বেশি থেকে এবং বাদ।160 |
+0.4 -0.80 |
+০.৪০ -0.80 |
|
160 বা তার বেশি থেকে এবং বাদ।200 |
+0.4 -1.8 |
+0.4 -1.2 |
+0.4 -1.20 |
200 বা তার বেশি |
+0.4 -2.4 |
+০.৪০ -1.60 |
+০.৪০ -1.60 |
মন্তব্য:
1. ফেরিটিক কোল্ড ফিনিশড সিমলেস টিউব, স্বয়ংক্রিয় আর্ক ওয়েল্ডেড টিউব এবং ইলেকট্রিক রেজিস্ট্যান্স ওয়েল্ডেড টিউবের OD এর সহনশীলতা 25 মিমি এর নিচের OD এর জন্য ± 0.10 মিমি, 25 মিমি বা তার বেশি 40 মিমি বাদে এবং ± 0.15 মিমি হতে হবে। 0.20 মিমি OD এর জন্য 40 মিমি বা তার বেশি এবং 50 মিমি বাদে
2. ক্রেতা কোল্ড ফিনিশড সিমলেস টিউব, স্বয়ংক্রিয় আর্ক ওয়েল্ডেড টিউব, লেজার ওয়েল্ডেড টিউব, এবং 40 মিমি এর নিচে বৈদ্যুতিক রেজিস্ট্যান্স ওয়েল্ডেড টিউব এর OD এর সহনশীলতা ± 0.20 মিমি হিসাবে উল্লেখ করতে পারে।
প্রাচীর বেধ উপর সহনশীলতা | উত্পাদন পদ্ধতির বিভাগ | গরম সমাপ্ত বিজোড় steeltube | ঠান্ডা সমাপ্ত বিজোড় steeltube | বৈদ্যুতিক প্রতিরোধের ঝালাই steeltube | ||||
প্রাচীর বেধের বিভাজন | বাইরের ব্যাসের বিভাজন (মিমি) | 100 এর নিচে | 100 বা তার বেশি | 40 এর নিচে | 40 বা তার বেশি | 40 এর নিচে | 40 বা তার বেশি | |
দেয়ালের বেধে সহনশীলতা % | 2 এর নিচে | - | - | +0.4 মিমি 0 |
+২২ 0 |
+0.4 মিমি 0 |
+২২ 0 |
|
2 বা তার থেকে বেশি এবং বাদ।2.4 | +৪০ 0 |
- | +20 0 |
+20 0 |
||||
2.4 বা তার বেশি এবং বাদ।3.8 | +৩৫ 0 |
+৩৫ 0 |
||||||
3.8 বা তার বেশি থেকে এবং বাদ।4.6 | +৩৩ 0 |
+৩৩ 0 |
||||||
4.6 বা তার বেশি | +২৮ 0 |
+২৮ 0 |
||||||
প্রাচীর বেধ উপর সহনশীলতা | - | প্রাচীর বেধের 22.8 এর মধ্যে | - | - |
বিভাগ | দৈর্ঘ্য সহনশীলতা | |
50 এর নিচে OD | 7 মি নীচে |
+7 মিমি 0 |
7 মি উপরে | প্রতি 3 মিমি বা এর দৈর্ঘ্যের ভগ্নাংশের জন্য উপরে দেওয়া প্লাস সাইড টলারেন্সে 3 মিমি যোগ করুন, তবে সর্বোচ্চ মান 15 মিমি হতে হবে | |
50 এর উপরে OD | 7 মি নীচে |
+10 মিমি 0 |
7 মি উপরে | প্রতি 3 মিমি বা এর দৈর্ঘ্যের ভগ্নাংশের জন্য উপরে দেওয়া প্লাস সাইড টলারেন্সে 3 মিমি যোগ করুন, তবে সর্বোচ্চ মান 15 মিমি হতে হবে |
কঠোরতা: HRB 90 সর্বোচ্চ
