বিস্তৃত তাপ নকশা এবং প্রশস্ত বেস টিউব সামঞ্জস্যের জন্য মেকানিক্যাল ফিন লকিং সহ অ্যালুমিনিয়াম জি টাইপ ফিনড টিউব
মৌলিক বৈশিষ্ট্য
উৎপত্তি স্থান:
ঝেজিয়াং/চীন
ব্র্যান্ড নাম:
TORICH
মডেল নম্বর:
এএসটিএম এ 179
বাণিজ্যিক সম্পত্তি
ন্যূনতম অর্ডার পরিমাণ:
1 টন
দাম:
USD 800-1000 Ton
অর্থ প্রদানের শর্তাবলী:
এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা:
60000 টন / বছর
পণ্যের সারসংক্ষেপ
অ্যালুমিনিয়াম ফিনড টিউব জি টাইপ ফিনড ইন্ডাস্ট্রিয়াল হিট এক্সচেঞ্জারগুলির জন্য ইন্ডাস্ট্রিয়াল হিট এক্সচেঞ্জারগুলির জন্য অ্যালুমিনিয়াম জি-টাইপ ফিনড টিউব অ্যালুমিনিয়াম জি-টাইপ ফিনড টিউবগুলি হল যান্ত্রিকভাবে এমবেডেড ফিনড টিউব যা ইন্ডাস্ট্রিয়াল হিট এক্সচেঞ্জারগুলিতে দক্ষ এয়ার-সাইড হিট ট্রান্সফারের ...
পণ্যের বিবরণ
বিশেষভাবে তুলে ধরা:
high carbon steel tube
,heat exchanger tubes
Base Tube Material:
কার্বন ইস্পাত, খাদ ইস্পাত, স্টেইনলেস স্টীল বা অ্যালুমিনিয়াম
Fin Material:
অ্যালুমিনিয়াম; সাধারণ শিল্প পাখনা খাদ 1060 এবং 1100 অন্তর্ভুক্ত
Common Base Tube Standards:
ASTM A106/A53, ASTM/ASME SA210, ASTM A213, ASTM A179/A192
Base Tube Outside Diameter:
12 মিমি-219 মিমি
Base Tube Wall Thickness:
1.2 মিমি-6.0 মিমি
Fin Height:
8 মিমি-30 মিমি
Fin Thickness:
0.8 মিমি-3.0 মিমি
Fin Pitch:
2.0 মিমি-20 মিমি
পণ্যের বর্ণনা
অ্যালুমিনিয়াম ফিনড টিউব জি টাইপ ফিনড ইন্ডাস্ট্রিয়াল হিট এক্সচেঞ্জারগুলির জন্য
ইন্ডাস্ট্রিয়াল হিট এক্সচেঞ্জারগুলির জন্য অ্যালুমিনিয়াম জি-টাইপ ফিনড টিউব
অ্যালুমিনিয়াম জি-টাইপ ফিনড টিউবগুলি হল যান্ত্রিকভাবে এমবেডেড ফিনড টিউব যা ইন্ডাস্ট্রিয়াল হিট এক্সচেঞ্জারগুলিতে দক্ষ এয়ার-সাইড হিট ট্রান্সফারের জন্য ডিজাইন করা হয়েছে। অ্যালুমিনিয়াম ফিন স্ট্রিপটি বেস টিউবের উপর একটি মেশিনেড হেলিকাল খাঁজে ক্ষতবিক্ষত করা হয় এবং তারপরে যান্ত্রিকভাবে লক করা হয়, যা সাধারণ ক্ষত ফিন নির্মাণের চেয়ে শক্তিশালী ফিন রিটেনশন এবং আরও স্থিতিশীল তাপীয় যোগাযোগ প্রদান করে। এই কাঠামোটি এয়ার কুলার, ইকোনোমাইজার, কনডেনসার এবং অন্যান্য হিট-ট্রান্সফার সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয় যেখানে স্থায়িত্ব, নিয়ন্ত্রিত এয়ার-সাইড প্রতিরোধ এবং নির্ভরযোগ্য দীর্ঘমেয়াদী পরিষেবা প্রয়োজন। জি-টাইপ ফিনড টিউবগুলি সাধারণত কার্বন স্টিল, অ্যালয় স্টিল, স্টেইনলেস স্টিল বা অ্যালুমিনিয়াম বেস টিউব দিয়ে তৈরি করা হয়, যখন ফিন উপাদান সাধারণত অ্যালুমিনিয়াম হয়।
স্পেসিফিকেশন
| আইটেম | স্পেসিফিকেশন |
|---|---|
| পণ্যের ধরণ | অ্যালুমিনিয়াম জি-টাইপ এমবেডেড ফিন টিউব |
| বেস টিউব উপাদান | কার্বন স্টিল, অ্যালয় স্টিল, স্টেইনলেস স্টিল, বা অ্যালুমিনিয়াম |
| সাধারণ বেস টিউব স্ট্যান্ডার্ড | ASTM A106/A53, ASTM/ASME SA210, ASTM A213, ASTM A179/A192 |
| ফিন উপাদান | অ্যালুমিনিয়াম; সাধারণ ইন্ডাস্ট্রিয়াল ফিন অ্যালয়গুলির মধ্যে রয়েছে 1060 এবং 1100 |
| বেস টিউব ধরণ | সিমলেস বা ওয়েল্ডেড |
| ফিন ধরণ | এমবেডেড জি ফিন |
| বেস টিউব বাইরের ব্যাস | 12 মিমি-219 মিমি |
| বেস টিউব প্রাচীরের পুরুত্ব | 1.2 মিমি-6.0 মিমি |
| ফিন উচ্চতা | 8 মিমি-30 মিমি |
| ফিন পুরুত্ব | 0.8 মিমি-3.0 মিমি |
| ফিন পিচ | 2.0 মিমি-20 মিমি |
| খালি প্রান্তের দৈর্ঘ্য | গ্রাহকের অঙ্কন অনুযায়ী |
| টিউব দৈর্ঘ্য | সাধারণত 1-12 মিটার, কাস্টমাইজযোগ্য; ফিনড টিউব দৈর্ঘ্য প্রকল্প ব্যবস্থা দ্বারা 23 মিটার পর্যন্ত সরবরাহ করা যেতে পারে |
| টলারেন্স পরিসীমা | অর্ডার করা বেস টিউব স্ট্যান্ডার্ড এবং অনুমোদিত ফিনিং অঙ্কন অনুসারে |
| সোজাভাব | ফ্যাব্রিকেশন এবং বান্ডিল অ্যাসেম্বলি প্রয়োজনীয়তা অনুসারে নিয়ন্ত্রিত |
| পৃষ্ঠের অবস্থা | অর্ডার করা বেস টিউব; অ্যালুমিনিয়াম ফিন স্ট্রিপ মিল ফিনিশ বা ডিগ্রেসেড |
| তাপ চিকিত্সা | নির্বাচিত বেস টিউব স্ট্যান্ডার্ড অনুসারে |
প্রধান বৈশিষ্ট্য
- যান্ত্রিক ফিন লকিং
অ্যালুমিনিয়াম ফিনটি একটি মেশিনেড খাঁজে এমবেড করা হয় এবং যান্ত্রিকভাবে বেস টিউবের সাথে সুরক্ষিত করা হয়, যা পরিষেবা এবং তাপীয় চক্রের সময় ফিনের স্থিতিশীলতা উন্নত করে। - তাপীয় নকশার জন্য বিস্তৃত জ্যামিতি পরিসীমা
বেস টিউব ওডি পরিসীমা 12 মিমি থেকে 219 মিমি, প্রাচীরের পুরুত্ব 1.2 মিমি থেকে 6.0 মিমি, ফিন উচ্চতা 8 মিমি থেকে 30 মিমি, ফিন পুরুত্ব 0.8 মিমি থেকে 3.0 মিমি, এবং ফিন পিচ 2.0 মিমি থেকে 20 মিমি, হিট-ট্রান্সফার ডিউটি এবং এয়ার-সাইড প্রেসার-ড্রপ লক্ষ্যগুলির সাথে সুনির্দিষ্ট মিলের অনুমতি দেয়। - বিস্তৃত বেস টিউব সামঞ্জস্যতা
পণ্যটি কার্বন স্টিল, অ্যালয় স্টিল, স্টেইনলেস স্টিল বা অ্যালুমিনিয়াম বেস টিউবগুলিতে তৈরি করা যেতে পারে, যা এইচভিএসি, পেট্রোকেমিক্যাল, ইউটিলিটি এবং সাধারণ প্রক্রিয়া হিট-এক্সচেঞ্জার অ্যাপ্লিকেশনগুলিতে পরিষেবা দেওয়ার জন্য একটি ফিনিং ধারণা সক্ষম করে।
আমাদের সুবিধা
- উদ্বেগ: হিট-এক্সচেঞ্জার ডিউটির জন্য বেস টিউব গ্রেড কি সত্যিই উপযুক্ত, নাকি এটি কেবল একটি সাধারণ পাইপ উপাদান?
আমরা অপারেটিং ডিউটির সাথে বেস টিউব মেলে। হিট-এক্সচেঞ্জার এবং কনডেনসার পরিষেবার জন্য, ASTM A179 বিশেষভাবে সিমলেস কোল্ড-ড্রন লো-কার্বন স্টিল হিট-এক্সচেঞ্জার এবং কনডেনসার টিউবগুলির জন্য তৈরি করা হয়েছে, যখন ASTM A192 এবং ASTM A210 বয়লার এবং সুপারহিটার ডিউটির জন্য তৈরি করা হয়েছে। স্টেইনলেস বিকল্প যেমন ASTM A213 TP304 ক্ষয় প্রতিরোধ এবং উচ্চতর পরিষেবা নির্ভরযোগ্যতা প্রয়োজন হলে ব্যবহৃত হয়। - উদ্বেগ: বেস টিউব স্পেসিফিকেশন কি ফিন উপাদান স্পেসিফিকেশন থেকে ক্রয় নথিগুলি স্পষ্টভাবে আলাদা করবে?
হ্যাঁ। আমরা দুটি উপাদান সিস্টেম দ্বারা পণ্যটি সংজ্ঞায়িত করি: বেস টিউব স্ট্যান্ডার্ড এবং গ্রেড এবং অ্যালুমিনিয়াম ফিন উপাদান। এটি গুরুত্বপূর্ণ কারণ প্রেসার বাউন্ডারি পারফরম্যান্স বেস টিউব স্ট্যান্ডার্ড থেকে আসে, যখন বাহ্যিক হিট-ট্রান্সফার সারফেস ফিন স্ট্রিপ থেকে আসে। এই পার্থক্য MTC পর্যালোচনা এবং প্রযুক্তিগত অনুমোদনকে সহজ করে তোলে। - উদ্বেগ: ফিনড টিউব কি একটি জেনেরিক ক্যাটালগ আকারের পরিবর্তে প্রকৃত অপারেটিং অবস্থার দ্বারা নির্বাচন করা যেতে পারে?
হ্যাঁ। উপলব্ধ ওডি, প্রাচীরের পুরুত্ব, ফিন উচ্চতা, ফিন পুরুত্ব এবং ফিন পিচ পরিসীমাগুলি থার্মাল ডিউটি, অনুমোদিত প্রেসার ড্রপ, ক্লিনিং ইন্টারভাল এবং কাঠামোগত হ্যান্ডলিং প্রয়োজনীয়তার বিরুদ্ধে কনফিগারেশনের অনুমতি দেয়। এটি ইন্ডাস্ট্রিয়াল এয়ার কুলার এবং ইকোনোমাইজারগুলির জন্য বিশেষভাবে গুরুত্বপূর্ণ যেখানে জ্যামিতির এক্সচেঞ্জার পারফরম্যান্সের উপর সরাসরি প্রভাব ফেলে।
এক্সিকিউশন স্ট্যান্ডার্ড
- ASTM: হিট-এক্সচেঞ্জার এবং কনডেনসার টিউবগুলির জন্য ASTM A179; উচ্চ-চাপ বয়লার টিউবগুলির জন্য ASTM A192; সিমলেস মাঝারি-কার্বন বয়লার এবং সুপারহিটার টিউবগুলির জন্য ASTM A210/SA210; কার্বন স্টিল পাইপের জন্য ASTM A106/A53; সিমলেস ফেরিটিক এবং অস্টেনিটিক অ্যালয়-স্টিল হিট-এক্সচেঞ্জার টিউবগুলির জন্য ASTM A213।
- EN: সমতুল্য টিউব উপকরণ এবং অ্যালুমিনিয়াম ফিন স্ট্রিপের জন্য চুক্তি দ্বারা EN স্ট্যান্ডার্ড সরবরাহ করা যেতে পারে।
- GOST: প্রকল্প-ভিত্তিক রপ্তানি সংগ্রহের জন্য GOST সমতুল্য সরবরাহ করা যেতে পারে।
- JIS: জাপানি উপাদান রুটিং প্রয়োজন হলে JIS সমতুল্য সরবরাহ করা যেতে পারে।
- GB: দেশীয় বা দ্বৈত-মান প্রকল্পের জন্য GB সমতুল্য মিলানো যেতে পারে।
অ্যাপ্লিকেশন ক্ষেত্র
নির্দিষ্ট পণ্য: এয়ার-কুলড লুব অয়েল কুলারএর জন্য ফিনড টিউব বান্ডিল।
বেস টিউব উপকরণগুলির রাসায়নিক গঠন
| বেস টিউব গ্রেড | স্ট্যান্ডার্ড | C | Mn | P | S | Si | Cr | Ni | Mo | Cu |
|---|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | ASTM A179/A179M | 0.06-0.18 | 0.27-0.63 | ≤0.035 | ≤0.035 | -- | -- | -- | -- | -- |
| ASTM A192 | ASTM A192/A192M | ≤0.18 | 0.27-0.63 | ≤0.035 | ≤0.035 | ≥0.25 | -- | -- | -- | -- |
| ASTM A210 গ্রেড A1 | ASTM A210/A210M | ≤0.27 | ≤0.93 | ≤0.035 | ≤0.035 | ≥0.10 | -- | -- | -- | -- |
| ASTM A106 গ্রেড B | ASTM A106/A106M | ≤0.30 | 0.29-1.06 | ≤0.035 | ≤0.035 | ≥0.10 | ≤0.40 | ≤0.40 | ≤0.15 | ≤0.40 |
| ASTM A213 TP304 | ASTM A213/A213M | ≤0.08 | ≤2.00 | ≤0.045 | ≤0.030 | ≤1.00 | 18.0-20.0 | 8.0-11.0 | -- | -- |
বেস টিউব উপকরণগুলির যান্ত্রিক বৈশিষ্ট্য
| বেস টিউব গ্রেড | স্ট্যান্ডার্ড | টান শক্তি | ফলন শক্তি | দীর্ঘীকরণ |
|---|---|---|---|---|
| ASTM A179 | ASTM A179/A179M | ≥325 MPa | ≥180 MPa | ≥35% |
| ASTM A192 | ASTM A192/A192M | ≥325 MPa | ≥180 MPa | ≥35% |
| ASTM A210 গ্রেড A1 | ASTM A210/A210M | ≥415 MPa | ≥255 MPa | ≥30% |
| ASTM A106 গ্রেড B | ASTM A106/A106M | ≥415 MPa | ≥240 MPa | 30% মিনিট অনুদৈর্ঘ্য / 16.5% মিনিট ট্রান্সভার্স |
| ASTM A213 TP304 | ASTM A213/A213M | ≥515 MPa | ≥205 MPa | ≥35% |

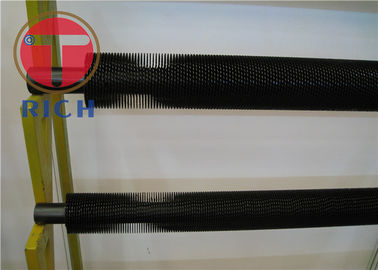

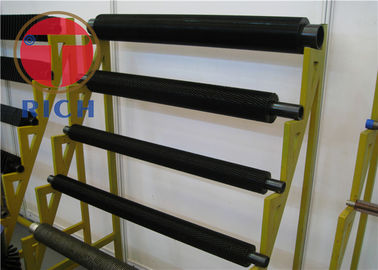

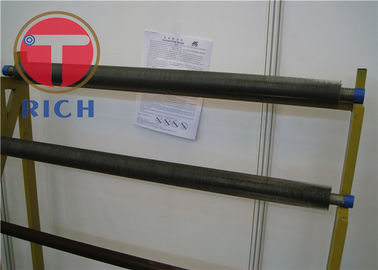

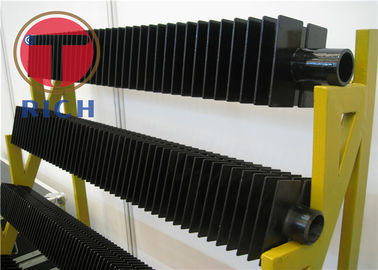

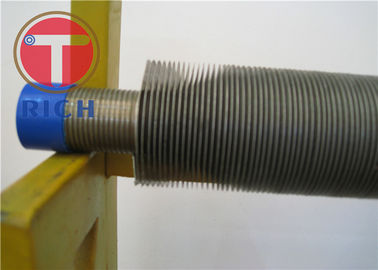

পণ্য গ্যালারি
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
আপনি কি ট্রেডিং কোম্পানি নাকি প্রস্তুতকারক?
প্রস্তুতকারক, ট্রেডিংও করতে পারে।
আপনার ডেলিভারি সময় কত?
সাধারণভাবে বলতে গেলে, যদি পণ্যগুলি স্টকে থাকে তবে এটি 10-15 দিন, অথবা যদি পণ্যগুলি স্টকে না থাকে তবে এটি 30-40 দিন, পরিমাণের উপর নির্ভর করে।
আপনি কি নমুনা সরবরাহ করেন? এটি কি বিনামূল্যে নাকি অতিরিক্ত?
হ্যাঁ, আমরা নমুনাটি বিনামূল্যে দিতে পারি তবে মালবাহী খরচ পরিশোধ করতে হবে।
আপনার পেমেন্টের শর্তাবলী কি?
পেমেন্ট ≤ 2000USD, 100% অগ্রিম। পেমেন্ট ≥ 2000USD, 30% T/T অগ্রিম, চালানের আগে ব্যালেন্স। আপনার যদি অন্য কোন প্রশ্ন থাকে, তাহলে আমার সাথে যোগাযোগ করতে দ্বিধা করবেন না।
