উৎপত্তি স্থল: | চীন |
---|---|
পরিচিতিমুলক নাম: | TORICH |
সাক্ষ্যদান: | ISO 9001-2008 ISO 14001 EN 10204.3.1 LR KR |
মডেল নম্বার: | SAE J526 |
ন্যূনতম চাহিদার পরিমাণ: | 5 টন |
মূল্য: | 600-1200USD/TON |
প্যাকেজিং বিবরণ: | তেল অ্যান্টিরাস্ট সুরক্ষা হেক্সাজোনাল bundles বা অনুরোধের ভিত্তিতে |
ডেলিভারি সময়: | 5-8weeks |
যোগানের ক্ষমতা: | বার্ষিক 60000tons |
ইস্পাত গ্রেড: | E155 E195 E235 E275 E335 | আকার: | চারপাশে |
---|---|---|---|
Diemension: | 6-350mm * 1-35mm * max12000mm | প্রয়োগ: | অটো শিল্পের জন্য / যন্ত্রপাতি ব্যবহারের জন্য / তেল সিলিন্ডার টিউব / মোটরসাইকেল শক absorber |
উৎপাদন পদ্ধতি: | ঢালাই + ঠান্ডা আঁকা | প্রসবের শর্ত: | সিসি + এলসি + এসআর + অ্যাড + এন (এনবিকে) |
বিঃদ্রঃ: | বিশেষ ইস্পাত গ্রেড গ্রাহকের অনুরোধ অনুযায়ী, উপলব্ধ | ||
লক্ষণীয় করা: | welding steel tubing,electric resistance welded steel tube |

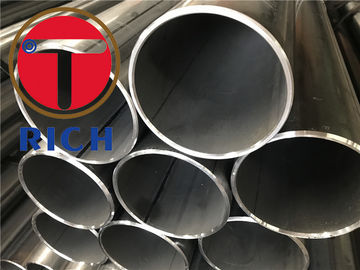

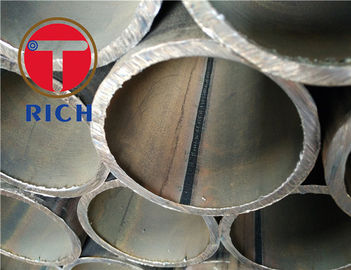

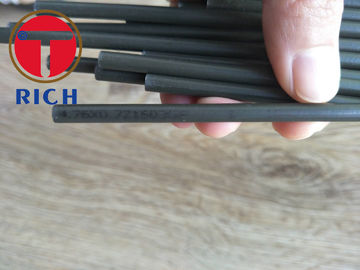

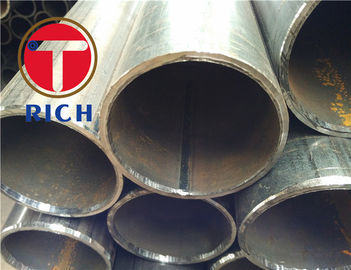

SAE J526 অটো হিমায়ন, জলবাহী জন্য ঢালাই নিম্ন কার্বন ইস্পাত টিউবিং
অ্যাপ্লিকেশন : জেনেটেড একক-ওয়াল কম-কার্বন ইস্পাত টিউবিংকে সাধারণ সাধারণ মোটরগাড়ি, হিমায়ন, জলবাহী এবং অন্যান্য অনুরূপ অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে যা উপযুক্ত মানের, ঝলসানি, বীডিং, গঠন এবং ব্রাজিংয়ের গুণমানের টিউবিং প্রয়োজন।
আকার : দৈর্ঘ্য - 2 ~ 12m WT - 2 ~ 4.5 মিমি ওডি - 16 ~ 50 মিমি
তৈলাক্তকরণ: পাইপটি নলাকার আকৃতির ইস্পাতের একক ফালা থেকে তৈরি করা হবে, যার প্রান্তগুলি একটি উপযুক্ত ঢালাই প্রক্রিয়ার সাথে যুক্ত এবং সিল হয়ে গেছে। ঢালাইয়ের পর, মসৃণ গোলাকার পৃষ্ঠ সরবরাহ করার জন্য মৌমাছিটিকে বাদ দিয়ে সরিয়ে ফেলা হবে এবং টিউবিং প্রক্রিয়াজাত পণ্য উত্পাদন পদ্ধতির সাথে প্রক্রিয়া করা হবে যা এই নথির সমস্ত প্রয়োজনীয়তা পূরণ করবে। সাধারণত এই ধরনের টিউবিং উভয় coiled এবং সরাসরি অবস্থা পাওয়া যায়। সরবরাহকারী এবং সরবরাহকারীর মধ্যে সোজাতা প্রয়োজনীয়তা একমত হওয়া উচিত।
পরিদর্শন আইটেম:
রাসায়নিক রচনা
প্রসার্য পরীক্ষা
অতিস্বনক পরীক্ষা
এডি বর্তমান ত্রুটি সনাক্তকরণ
নমুনা পরীক্ষা
Flattening পরীক্ষা
বহিঃস্থ ব্যাসার্ধ এবং প্রাচীর পুরুত্বের অনুমতিপ্রাপ্ত সহনশীলতা (মিমি)
ইস্পাত টিউব টাইপ | ইস্পাত টিউব মাত্রা | অনুমতিযোগ্য সহনশীলতা | ||
গড় শ্রেণী | উচ্চ শ্রেণী | |||
হট ঘূর্ণিত (extruded এবং প্রসারিত) টিউব | বাইরের ব্যাস ডি | সব | ± 1% (কমপক্ষে + + / -। 0.50) | - |
প্রাচীর বেধ | সব | +15% / - 12.5% (কমপক্ষে। + 4,5 / -4,0) | - | |
ঠান্ডা আঁকা (ঠান্ডা ঘূর্ণিত) টিউব | বাইরের ব্যাস ডি | 6 ~ 10 | ± 0.2 | ± 0.15 |
> 10 ~ 30 | ± 0.40 | ± 0.20 | ||
> 30 ~ 50 | ± 0.45 | ± 0.30 | ||
> 50 | ± 1% | ± 0.8% | ||
প্রাচীর বেধ | <1 | ± 0.15 | ± 0.12 | |
> 1 ~ 3 | + + 15% -10% | + + 12.5% -10% | ||
> 3 | + + 12.5% -10% | ± 10% | ||
দ্রষ্টব্য: বাইরের ব্যাসের সাথে গরম-প্রসারিত টিউবগুলির জন্য> 35 মিমি, প্রাচীর বেধের অনুমতিযোগ্য সহনশীলতা ± 18%। |
ইস্পাত টিউব এর অনুদৈর্ঘ্য যান্ত্রিক বৈশিষ্ট্য
কোন। | ইস্পাত গ্রেড | প্রসার্য শক্তি (এমপিএ) | ফলন বিন্দু (এমপিএ) | বিরতি (%) পরে বর্ধিতকরণ | |
গুলি <16 | গুলি> 16 | ||||
কম না | |||||
1 | 10 | 335 ~ 475 | 205 | 195 | 24 |
2 | 20 | 410 ~ 550 | 245 | 235 | 20 |
3 | Q295 | 430 ~ 610 | 295 | 285 | 22 |
4 | Q345 | 490 ~ 665 | 325 | 315 | 21 |
প্রতিযোগিতামূলক সুবিধা:
বাও স্টিল থেকে কাঁচামাল ভাল উৎস।
পিও এবং চুক্তি অনুযায়ী প্রম্পট প্রসবের সময়।
মান এবং গ্রাহকের প্রয়োজন অনুযায়ী ঠিক উত্পাদন।
গ্রাহক সেবা জন্য অভিজ্ঞ রপ্তানি দল, 24 ঘন্টা মধ্যে দ্রুত উত্তর।
উৎপাদন কেন্দ্র:
পরীক্ষণ পদ্ধতি:
প্রসার্য পরীক্ষা
Flattening পরীক্ষা
ড্রিফট প্রসারিত পরীক্ষা
মাত্রিক পরিদর্শন
রুক্ষতা পরিমাপ
ভিসুয়াল পরীক্ষা
না ধ্বংসাত্মক পরীক্ষার
ক। অনুদৈর্ঘ্য imperfections জন্য পরীক্ষা-
- এডি বর্তমান পরীক্ষা - EN10246-3, স্তর E3
- অতিস্বনক টেস্টিং - EN10246-7, স্তর U3
খ। লিক-নিবিড়তা
- লিক-টাইটেশনের যাচাইয়ের জন্য নন-ডেস্ট্রাক্টিভ টেস্টিং EN10246-1 অনুযায়ী করা হবে
EN10305 সাধারণ শিরোনামের অধীনে নিম্নোক্ত অংশগুলির সাথে গঠিত "নির্ভুল অ্যাপ্লিকেশনের জন্য ইস্পাত টিউব - প্রযুক্তিগত বিতরণ শর্তাদি"
অংশ 1: সীমাহীন ঠান্ডা আঁকা টিউব
অংশ 2: ঢালাই ঠান্ডা ড্রানো টিউব
অংশ 3: ঢালাই ঠান্ডা আকারের টিউব
পার্ট 4: হাইড্রোলিক এবং বায়ুসংক্রান্ত শক্তি সিস্টেমের জন্য সিমলেস কোল্ড ড্রাইন টিউব
অংশ 5: ঢালাই এবং ঠান্ডা আকারের স্কয়ার এবং আয়তক্ষেত্রাকার টিউব
অংশ 6: জলবাহী এবং বায়ুসংক্রান্ত সিস্টেম সিস্টেমের জন্য ঢালাই কোল্ড ড্রাইন টিউব
আদর্শ রেফারেন্স:
EN10002-1, ধাতব উপকরণ - প্রসার্য পরীক্ষার - অংশ 1: পরিবেষ্টিত তাপমাত্রা পরীক্ষা পদ্ধতি
EN10020, ইস্পাত গ্রেড সংজ্ঞা এবং শ্রেণীবিভাগ
EN10021, ইস্পাত এবং লোহা পণ্য জন্য সাধারণ প্রযুক্তিগত ডেলিভারি প্রয়োজনীয়তা
EN10027-1, স্টিলের জন্য নকশা সিস্টেম - অংশ 1: ইস্পাত নাম, প্রধান প্রতীক
EN10027-2, ইস্পাত জন্য পদবিন্যাস সিস্টেম - পার্ট 2: সংখ্যাসূচক সিস্টেম
EN10052, লৌহঘটিত পণ্য জন্য তাপ চিকিত্সা পদ শব্দভাণ্ডার।
EN10204, ধাতব পণ্য - পরিদর্শন নথি ধরনের
EN10233, ধাতব পদার্থ - টিউব - Flattening টেস্ট
EN10234, ধাতব পদার্থ - টিউব - ড্রিফট প্রসারিত পরীক্ষা
EN10246-1, ইস্পাত টিউবগুলির নন-ডেস্ট্রাক্টিক টেস্টিং - পার্ট 1: সিমলেস এবং ওয়েলেডেডের স্বয়ংক্রিয় ইলেক্ট্রোম্যাগনেটিক টেস্টিং (submerged arc-welded ছাড়া) হাইড্রোলিক লিক-টাইটেশনের যাচাইয়ের জন্য ফেরোম্যাগনেটিক ইস্পাত টিউব
EN10246-3, ইস্পাত টিউবগুলির নন-ধ্বংসাত্মক পরীক্ষার - অংশ 3: সিমলেস এবং ওয়েলেডেডের স্বয়ংক্রিয় অড্ডি বর্তমান টেস্টিং (submerged arc-welded ছাড়া) ইস্পাত টিউবগুলি অসিদ্ধতার সনাক্তকরণের জন্য
EN10246-5, ইস্পাত টিউবগুলির নন-ডেস্ট্রাক্টিক টেস্টিং - অংশ 5: অনুদৈর্ঘ্য অসিদ্ধতার সনাক্তকরণের জন্য স্বয়ংক্রিয় পূর্ণ পেরিফেরাল চুম্বকীয় ট্রান্সডুসার / সমতল ও ঢালাইয়ের ফ্লাক্স ফুটো পরীক্ষার (ডুবে যাওয়া চাপ-ঢালাই পরিবাহিত করা) ফেরোম্যাগনেটিক ইস্পাত টিউব
EN10246-7, ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক পরীক্ষার - স্তর 1 এবং 2 নন-ডেস্ট্রাক্টিভ টেস্টিং কর্মীদের যোগ্যতা এবং যোগ্যতা।
EN ISO377, ইস্পাত এবং ইস্পাত পণ্য - অবস্থান এবং যান্ত্রিক পরীক্ষার জন্য নমুনা এবং পরীক্ষার টুকরা প্রস্তুতি (আইএসও 377: 1997)
EN ISO 2566-1, ইস্পাত - বর্ধিত মানগুলির রূপান্তর - অংশ 1: কার্বন এবং লো অ্যালয় স্টিলেস (EN102566-1: 1984)
EN 10168, আয়রন এবং ইস্পাত পণ্য - পরিদর্শন নথি - তালিকা এবং বিবরণ তালিকা
ENV10220, বিজোড় এবং ঢালাই ইস্পাত টিউব - মাত্রা দৈর্ঘ্য প্রতি মাত্রা এবং ভর
EN10266, ইস্পাত টিউব, জিনিসপত্র এবং কাঠামোগত ঠালা বিভাগ - পণ্য মান ব্যবহার করার জন্য সংজ্ঞা এবং প্রতীক
EN ISO 4287, জ্যামিতিক পণ্য বিশেষ উল্লেখ (GPS) - সারফেস টেক্সচার: প্রোফাইল পদ্ধতি - শর্তাদি, সংজ্ঞা এবং পৃষ্ঠ গঠন প্যারামিটারগুলি (ISO 4287: 1997)
