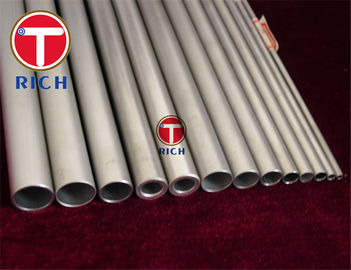

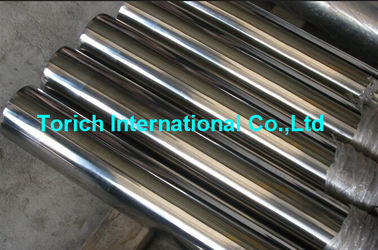

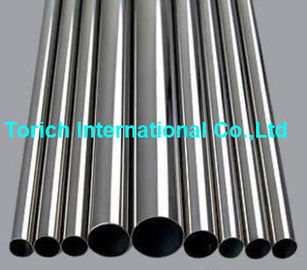

Astm A270 উজ্জ্বল Annealed স্টেইনলেস স্টীল ঢালাই পাইপ OD 4 মিমি - 1200 মিমি
মৌলিক বৈশিষ্ট্য
উৎপত্তি স্থান:
চীন
ব্র্যান্ড নাম:
TORICH
সার্টিফিকেশন:
ISO 9001,ISO 14001,TS 16949
মডেল নম্বর:
ASTMA270
বাণিজ্যিক সম্পত্তি
ন্যূনতম অর্ডার পরিমাণ:
1 টন
দাম:
আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:
D/এ, L/C, D/P, T T, ওয়েস্টার্ন ইউনিয়ন, MoneyGram
সরবরাহের ক্ষমতা:
50000Tons / বছর
পণ্যের সারসংক্ষেপ
এএসটিএম এ২৭০ ব্রাইট অ্যানিলড স্টেইনলেস স্টীল ওয়েল্ডড টিউবস ওডি ৪ মিমি - ১২০০ মিমি প্রয়োগঃ দুগ্ধ ও খাদ্য শিল্পে স্বাস্থ্যকর নল এবং বিশেষ পৃষ্ঠের সমাপ্তি আকারের পরিসীমাঃO.D.: 4.0-305mm W.T.:1-50mm L: গ্রাহকের প্রয়োজনীয়তা অনুযায়ী রাসায়নিক প্রয়োজনীয়তা গ্রেডঃ টিপি৩04 টিপি৩04L ... টিপি৩16 টিপি৩১৬ ...
পণ্যের বিবরণ
বিশেষভাবে তুলে ধরা:
stainless steel round tube
,stainless tube steel
Product Name:
এএসটিএম A270 উজ্জ্বল Annealed স্টেইনলেস স্টীল ঢালাই টিউব ওডি 4mm - 1200mm
Key Word:
স্টেইনলেস স্টীল পাইপ
OD:
4-1200mm
WT:
1-13mm
Length:
1-12m
Payment:
এল / সিটি / Td / পি ডি / এ
Materail:
tp304 tp310
Shape:
চারপাশে
পণ্যের বর্ণনা
এএসটিএম এ২৭০ ব্রাইট অ্যানিলড স্টেইনলেস স্টীল ওয়েল্ডড টিউবস ওডি ৪ মিমি - ১২০০ মিমি
প্রয়োগঃ দুগ্ধ ও খাদ্য শিল্পে স্বাস্থ্যকর নল এবং বিশেষ পৃষ্ঠের সমাপ্তি
আকারের পরিসীমাঃO.D.: 4.0-305mm W.T.:1-50mm L: গ্রাহকের প্রয়োজনীয়তা অনুযায়ী
রাসায়নিক প্রয়োজনীয়তা
| গ্রেডঃ | টিপি৩04 | টিপি৩04L | ... | টিপি৩16 | টিপি৩১৬ লিটার | ... | ... | ... |
| ইউএনএস | S30400 | এস৩০৪০৩ | S31254 | S31600 | S31603 | N08926 | N08367 | S31803 |
| সি, সর্বোচ্চ | 0.08 | 0.035 | 0.020 | 0.08 | 0.035 | 0.020 | 0.030 | 0.030 |
| এমএন, সর্বোচ্চ | 2.00 | 2.00 | 1.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 |
| পি, সর্বোচ্চ | 0.045 | 0.045 | 0.030 | 0.045 | 0.045 | 0.030 | 0.040 | 0.030 |
| এস, সর্বোচ্চ | 0.030 | 0.030 | 0.010 | 0.030 | 0.030 | 0.010 | 0.030 | 0.020 |
| হ্যাঁ, সর্বোচ্চ | 1.00 | 1.00 | 0.80 | 1.00 | 1.00 | 0.50 | 1.00 | 1.00 |
| নি | 8.০-১১।0 | 8.০-১২।0 | 17.5-185 | 10.০-১৪।0 | 10.০-১৫।0 | 24.০-২৬।0 | 23.৫-২৫।5 | 4.৫-৬5 |
| সিআর | 18.020.0 | 18.020.0 | 19.520.5 | 16.018.0 | 16.০-১৮।0 | 19.0-21.0 | 20.০-২২।0 | 22.০-২৩।0 |
| মো | ... | ... | 6.০-৬5 | 2.003.00 | 2.00-৩।00 | 6.০-৭0 | 6.০-৭0 | 3.০-৩।5 |
| নি | ... | ... | 0.১৮-০22 | ... | ... | 0.১৫-০25 | 0.১৮-০25 | 0.140.20 |
| তামা | ... | ... | 0.৫০-১00 | ... | ... | 0.৫০-১5 | 0.75 সর্বোচ্চ | ... |
| গ্রেডঃ | ... | ... | 2003 |
| ইউএনএস | S32205 | S32750 | S32003 |
| সি, সর্বোচ্চ | 0.030 | 0.030 | 0.030 |
| এমএন, সর্বোচ্চ | 2.00 | 1.20 | 2.00 |
| পি, সর্বোচ্চ | 0.030 | 0.035 | 0.030 |
| এস, সর্বোচ্চ | 0.020 | 0.020 | 0.020 |
| হ্যাঁ, সর্বোচ্চ | 1.00 | 0.80 | 1.00 |
| নি | 4.৫-৬5 | 6.০-৮0 | 3.০-৪0 |
| সিআর | 22.০-২৩।0 | 24.০-২৬।0 | 19.5-22।5 |
| মো | 3.০-৩।5 | 3.০-৫0 | 1.২-২.0 |
| নি | 0.১৪-০20 | 0.২৪-০32 | 0.১৪-০20 |
| তামা | ... | 0.50 সর্বোচ্চ | ... |
| গ্রুপ | আকার, বাইরের ব্যাসার্ধ, মিমি | বাইরের ব্যাসার্ধের অনুমোদিত বৈচিত্র্য, [মিমি]ওভার ইউডার | WT এর অনুমোদিত পরিবর্তন, % | কাটা দৈর্ঘ্যের অনুমোদিত বৈচিত্র্য, [মিমি] ওভারঅন্ডার | |
| 1 | 1.000(25.4) এবং তার নিচে | ±০.০০৫[০.১৩] | ±15 | ১/৮[৩.২] | 0 |
| 2 | ১ (২৫.৪) থেকে ২ (৫০.৮) | ±০.০০৫[০.২০] | ±10 | ১/৮[৩.২] | 0 |
| 3 | ২ (৫০.৮) থেকে ৩ (৭৬.২) | ±0.010[0.25] | ±10 | ১/৮[৩.২] | 0 |
| 4 | 3 ((76.2) থেকে 4 ((101.6) এর বেশি | ±০.০১৫[০.৩৮] | ±10 | ১/৮[৩.২] | 0 |
| 5 | ৩ (১০১.৬) থেকে ৫ (১৩৯.৭) এর বেশি | ±০.০১৫[০.৩৮] | ±10 | 3/16[4.8] | 0 |
| 6 | ৫.১৩.৭ থেকে ৮.২০৩.২ | ±০.০৩০[০.৭৬] | ±10 | 3/16[4.8] | 0 |
| 7 | 8 ((203.2) থেকে 12 ((304.8) | ±০.০৫০[১.২৭] | ±10 | 3/16[4.8] | 0 |
| গ্রেড | ইউএনএস | টান শক্তি মিনিট, ক্সি (এমপিএ) | ফলন শক্তি মিনি ক্সি [এমপিএ] | লম্বা ২ ইঞ্চি বা৫০ মিমি মিনিট % | রকওয়েল কঠোরতা সংখ্যা সর্বোচ্চ |
| টিপি৩০৪ | S30400 | ৭৫ ((৫১৫) | ৩০ ((২০৫) | 35 | বি৯০ |
| TP304L | এস৩০৪০৩ | ৭০ ((৪৮৫) | ২৫৭০ | 35 | বি৯০ |
| টিপি ৩১৬ | S31600 | ৭৫ ((৫১৫) | ৩০ ((২০৫) | 35 | বি৯০ |
| TP316L | S31603 | ৭০ ((৪৮৫) | ২৫৭০ | 35 | বি৯০ |
| S31803 | ৯০ ((৬২০) | ৬৫ ((৪৫০) | 25 | সি-৩০।5 | |
| 2205 | S32205 | 95 ((655) | ৭০ ((৪৮৫) | 25 | সি-৩০।5 |
| 2507 | S32750 | ১১৬ ((৮০০) | ৮০ ((৫৫০) | 15 | C32 |
| 2003 | S32003 | ৯০ ((৬২০) | ৬৫ ((৪৫০) | 25 | সি৩০ |
গুণমান নিয়ন্ত্রণ
1~ ইনকামিং কাঁচামাল পরিদর্শন
2~ ইস্পাত গ্রেডের মিশ্রণ এড়াতে কাঁচামাল বিভাজন
3~ ঠান্ডা আঁকার জন্য গরম এবং হ্যামারিং শেষ
4~ কোল্ড ড্রয়িং এবং কোল্ড রোলিং, লাইন পরিদর্শন
5~ তাপ চিকিত্সা, +A, +SRA, +LC, +N, Q+T
6~ নির্দিষ্ট দৈর্ঘ্য-সম্পূর্ণ পরিমাপ পরিদর্শন থেকে সোজা-কাটা
7~ নিজের ল্যাবরেটরিতে টেনসিল স্ট্রেংথ, রিডান্ট স্ট্রেংথ, এলংগেশন, হার্ডনেস, ইমপ্যাক্ট, মাইক্রোস্ট্রাকচার ইত্যাদির সাথে যান্ত্রিক পরীক্ষা
8~ প্যাকিং এবং স্টোকিং।
আমাদের ইস্পাত টিউব 100% মাত্রিক চেক করা হয়
আমাদের ইস্পাত টিউবগুলির ১০০% দৃশ্যমানভাবে পরীক্ষা করা হয় যাতে নিশ্চিত হয় যে তাদের পৃষ্ঠের অবস্থা নিখুঁত এবং কোনও পৃষ্ঠের ত্রুটি নেই।
১০০% এড্ডি স্ট্রিম টেস্ট এবং লংটিজুডিয়াল এবং ট্রান্সভার্সাল ত্রুটি দূর করার জন্য আল্ট্রাসোনিক টেস্ট।
.
