উৎপত্তি স্থল: | চীন |
---|---|
পরিচিতিমুলক নাম: | TORICH |
সাক্ষ্যদান: | ISO 9001 ISO 14001 TS 16949 |
মডেল নম্বার: | জিবি / টি 13793 |
ন্যূনতম চাহিদার পরিমাণ: | 5 টন |
মূল্য: | USD 400-800 / Ton |
প্যাকেজিং বিবরণ: | কাঠের বাক্স, হেক্সাজোনাল বান্ডিল বা অন্যান্য seaworthy উপায়ে প্যাকিং। |
ডেলিভারি সময়: | 45 দিন |
পরিশোধের শর্ত: | T/T, ওয়েস্টার্ন ইউনিয়ন, MoneyGram L/C, D/A, D/P, |
যোগানের ক্ষমতা: | 40000 টন / বছর |
পণ্যের নাম: | একটি অনুদৈর্ঘ্য (প্রতিরোধের) ওয়েল্ড জিবি / টি 13793 সঙ্গে ইস্পাত পাইপ | উপাদান: | 08 # 10 # Q195 Q215 Q235 Q345 |
---|---|---|---|
ভূতল: | রাংঝালাই করা | প্রয়োগ: | পাইপ লাইন |
আকার: | চারপাশে | আদ্যাশক্তি: | 4-1200mm |
করুন WT: | 0.3-200mm | দৈর্ঘ্য: | 4-12m |
লক্ষণীয় করা: | welding steel tubing,electric resistance welded steel tube |
একটি অনুদৈর্ঘ্য (প্রতিরোধের) ওয়েল্ড জিবি / টি 13793 সঙ্গে ইস্পাত পাইপ
স্পিক :
উপাদান: 08 # 10 # Q195 Q215 Q235 Q345
আকার পরিসীমা : OD: 4-1200 মিমি
WT: 0.3-200 মিমি
সাধারণ দৈর্ঘ্য: 4-12 মি
অভ্যস্ত:
নিম্নলিখিত টেবিল বা গ্রাহকদের অনুরোধ অনুযায়ী।
টেবিল 1 বাইরের ব্যাসার ইউনিট সহনশীলতা : মিমি
বাইরের ব্যাসার্ধ (ডি) | জেনারেল প্রসেসিয়ন (পিডিএ) এ | উচ্চ নির্ভুলতা (PD.B) | উচ্চ নির্ভুলতা (PD.C) |
5-20 | ± 0.30 | ± 0.15 | ± 0.05 |
> 20-35 | ± 0.40 | ± 0.20 | ± 0.10 |
> 35-50 | ± 0.50 | ± 0.25 | ± 0.15 |
> 50-80 | ± 1% ডি | ± 0.35 | ± 0.25 |
> 80-114.3 | ± 0.60 | ± 0.40 | |
> 114.3-168.3 | ± 0.70 | ± 0.50 | |
> 168.3-219.1 | ± 0.80 | ± 0.60 | |
> 219.1-711 | ± 0.75% ডি | ± 0.5% ডি | |
একটি বেল্ট পরিবাহক বেলন জন্য ইস্পাত পাইপ জন্য প্রযোজ্য নয় |
টেবিল 2 ওয়াল বেধ ইউনিট সহনশীলতা : মিমি
ওয়াল বেধ (টি) | জেনারেল প্রসেসিয়ন (পিডিএ) এ | উচ্চ নির্ভুলতা (PD.B) | উচ্চ নির্ভুলতা (PD.C) | অ ইউনিফর্ম ওয়াল বেধ খ |
0.50-0.70 | ± 0.10 | ± 0.04 | ± 0.03 | ≤7.5% T |
> 0.70-1.0 | ± 0.05 | ± 0.04 | ||
> 1.0-1.5 | ± 0.06 | ± 0.05 | ||
> 1.5-2.5 | ± 10% T | ± 0.12 | ± 0.06 | |
> 2.5-3.5 | ± 0.16 | ± 0.10 | ||
> 3.5-4.5 | ± 0.22 | ± 0.18 | ||
> 4.5-5.5 | ± 0.26 | ± 0.21 | ||
> 5.5 | ± 7.5% T | ± 5.0% T | ||
একটি বেল্ট পরিবাহক বেলন জন্য ইস্পাত পাইপ জন্য প্রযোজ্য নয় |
টেবিল 3 ইস্পাত টিউব নমন
বাইরের ব্যাস (ডি) / মিমি | বেন্ডিং / (মিমি / মি), এর চেয়ে বেশি নয় | ||
জেনারেল প্রসেসিয়ন (পিডিএএ) | উচ্চ নির্ভুলতা (PD.B) | উচ্চ নির্ভুলতা (PD.C) | |
> 16 | 1.5 | 1.0 | 0.5 |
টেবিল 4 যান্ত্রিক বৈশিষ্ট্য
ইস্পাত গ্রেড | নিম্ন ফলন শক্তি আর e1। / এমপিএ | প্রসার্য শক্তি | প্রতান | |
ডি ≤168.3 মিমি | ডি > 168.3 মিমি | |||
≥ | ||||
08,10 | 195 | 315 | 22 | |
15 | 215 | 355 | 20 | |
20 | 235 | 390 | 19 | |
প্রশ্ন 1 9 5 খ | 195 | 315 | 15 | 20 |
Q215A, Q215B | 215 | 335 | ||
Q235A, Q235B, Q235C | 235 | 370 | ||
Q275A, Q275B, Q275C | 275 | 410 | 13 | 18 |
Q345A, Q345B, Q345C | 345 | 470 | ||
Q390A, Q390B, Q390C | 390 | 490 | 19 | |
Q420A, Q420B, Q420C | 420 | 520 | 19 | |
Q460C, Q460D | 460 | 550 | 17 |
প্রক্রিয়াকরণ: ERW
প্রযুক্তিগত বিতরণ শর্তাদি: ঢালাই বা তাপ চিকিত্সা
ক্ষেত্রের ব্যাপকভাবে ব্যবহৃত : যান্ত্রিক এবং নির্মাণ আবেদন

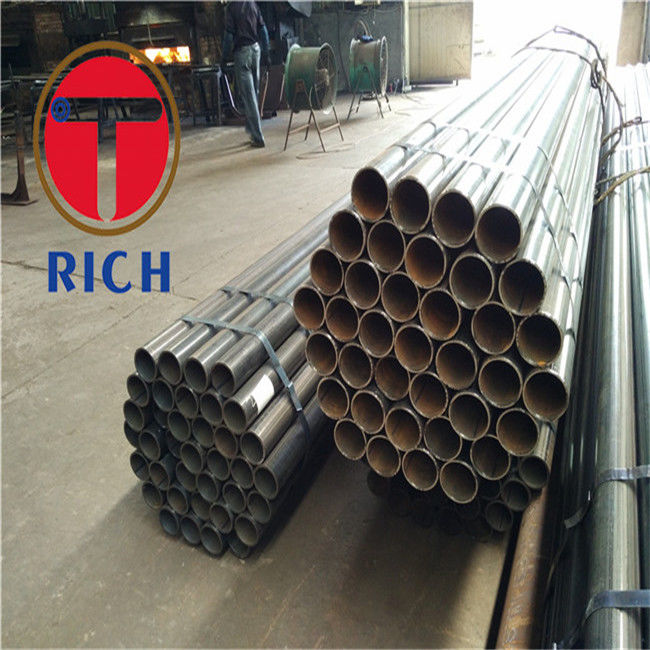

পণ্য ছবি :
