পণ্যের নামঃ

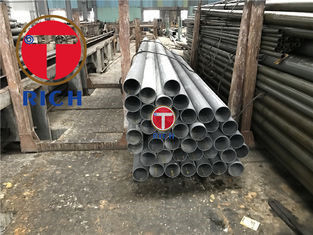

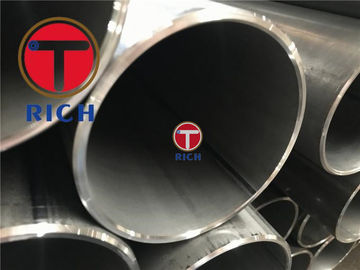

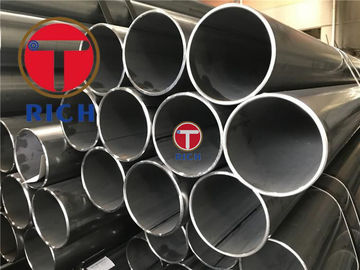

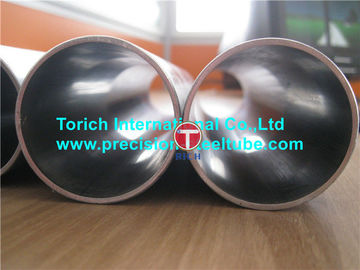

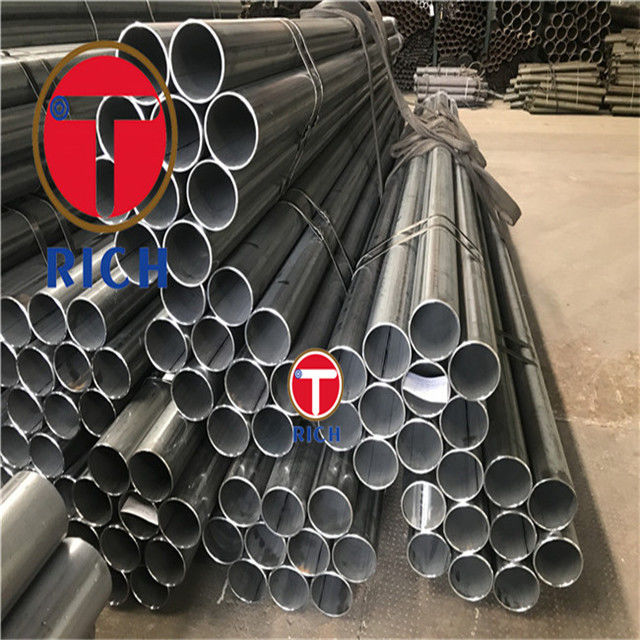

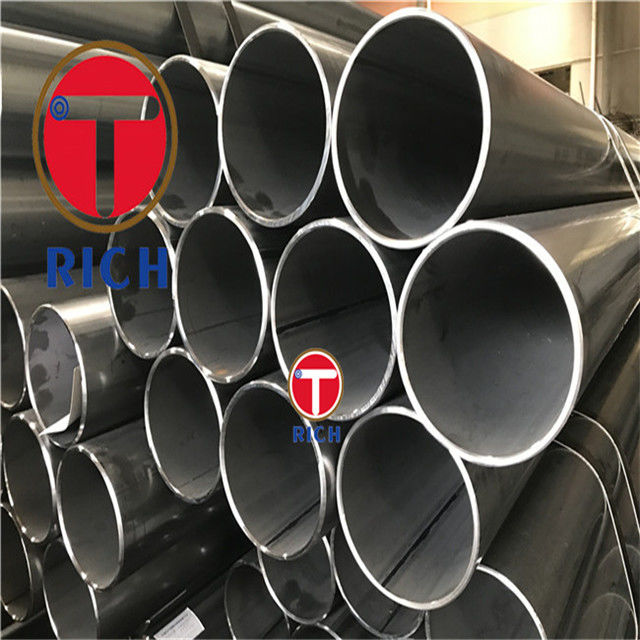

GB/T 3091 নিম্ন চাপ তরল সরবরাহ ঝালাই ERW SAWL SAWH ইস্পাত টিউব
আকারঃ
O.D.: 5mm-420mm W.T.: 0.5mm-50mm দৈর্ঘ্যঃ 3000mm-12000mm
ইস্পাত উপাদানঃ
Q195,Q215,Q215B,Q235A,Q235B,Q235,Q345,Q345B
জিংক লেপঃ
১০০-৫০০ গ্রাম যদি গ্যালভানাইজড হয়
প্রয়োগঃ
কার্বন ইস্পাত পাইপ নির্মাণের জন্য ব্যবহার, বিল্ডিং ফাইল, নিম্ন চাপ তরল, জল, গ্যাস, তেল, লাইন পাইপ
সারফেস ট্রিটমেন্ট:
গ্যালভানাইজড,অয়েলড,কালো রঙের (লার্নিশ লেপ),জারা প্রতিরোধী লেপ,জারা প্রতিরোধক লেপ
কৌশলঃ
ইলেকট্রনিক রেজিস্ট্যান্স ওয়েল্ড (ইআরডব্লিউ)এসএউডুবানো-আর্ক ওয়েল্ডেড হেলিক্যাল(SAWH) ডুবানো-আর্ক ওয়েল্ডেড লম্বা ((SAWL)
উপাদানঃ সম্পূর্ণরূপে মরা ইস্পাত, ফাইন গ্রিন ইস্পাত একটি ferritic গ্রিন আকারের সঙ্গে.
চেহারা ও সাধারণঃ
ঢালাই এলাকায় ফাটল মুক্ত, ফিউশন অভাব এবং অনুপস্থিতি অনুপ্রবেশ
টিউবগুলি বাইরের পৃষ্ঠের ত্রুটি থেকে মুক্ত যা চাক্ষুষ পরীক্ষার মাধ্যমে সনাক্ত করা যায়।
সরলতা:
কোন টিউব লম্বা L এর সোজা থেকে বিচ্যুতি 0.0015L অতিক্রম করতে পারবে না।
কোন এক মিটার দৈর্ঘ্যের উপর সোজা থেকে বিচ্যুতি 3 মিমি অতিক্রম করা উচিত নয়।
টিউব উত্পাদন প্রক্রিয়া, রুট এবং বিতরণ অবস্থাঃ
| রাউন্টে নং. | উত্পাদন প্রক্রিয়া | উত্পাদন পথ | সরবরাহের শর্ত | গুণমানের জন্য প্রযোজ্য |
| প্রক্রিয়া | প্রতীক | প্রারম্ভিক উপাদান | গঠনমূলক কার্যক্রম | TR1 | TR1 |
| ১ এ | বৈদ্যুতিকভাবে ঝালাই | ইউ | গরম রোলড স্ট্রিপ | ঠান্ডা গঠিত ((+ ঢালাই) | ঢালাই করা | এক্স | - |
| ১ বি | NW | এক্স | - |
| ১c | এনপি | এক্স | এক্স |
| ২ এ | নরমালাইজড রোলড স্ট্রিপ | ঢালাই করা | এক্স | - |
| ২বি | NW | এক্স | এক্স |
| ২c | এনপি | এক্স | এক্স |
| 3 | গরমভাবে ঘূর্ণিত বা নরমালাইজিং ঘূর্ণিত স্ট্রিপ | ঠান্ডা গঠিত ((+ঢালাই) + গরম প্রসারিত একটি নিয়ন্ত্রিত তাপমাত্রা একটি normalized অবস্থা দিতে কমিয়ে দেওয়া | এনআর | এক্স | এক্স |
| 4 | কোল্ড রোলড + স্ট্রেস রিলেভড | ঠান্ডা গঠিত ((+ঢালাই) | এনপি | এক্স | এক্স |
| ১১ এ | নিমজ্জিত আর্ক-ওয়েলড -দৈর্ঘ্য স্তর অথবা - হেলিক্যাল সিউম | এসএউঃ -সৌল - এসএডব্লিউএইচ | গরমভাবে ঘূর্ণিত প্লেট বা স্ট্রিপ | ঠান্ডা গঠিত ((+ঢালাই) | ঢালাই করা | এক্স | - |
| ১১বি | NW | এক্স | - |
| ১১c | এনপি | এক্স | এক্স |
| ১২ এ | রোলড প্লেট বা স্ট্রিপ নরমালাইজ করা | ঠান্ডা গঠিত ((+ঢালাই) | ঢালাই করা | এক্স | এক্স |
| ১২বি | NW | এক্স | এক্স |
| ১২c | এনপি | এক্স | এক্স |
| ১৩ (ক) | যেমন 11 বা 12 লাইনে | নরমালাইজিং গঠিত ((+ ঢালাই) | ঢালাই করা | এক্স | এক্স |
| ১৩ বি | NW | এক্স | এক্স |
| ১৩c | এনপি | এক্স | এক্স |
| 21 | ধারাবাহিকভাবে ঝালাই, শুধুমাত্র P195 এবং P235 স্টিলের জন্য D ≤114.3mm | বি ডব্লিউ | গরম রোলড স্ট্রিপ | গরম গঠিত ((+ঢালাই) | ঢালাই করা | এক্স | - |
| a As wekded = কোন তাপ চিকিত্সা. NP=সম্পূর্ণ পাইপ normalized. NW= normalized weld zone. NR= normalized rolled. b কোয়ালিটি TR2 এর টিউবগুলির জন্য, কেবলমাত্র উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডিং, সর্বনিম্ন ফ্রিকোয়েন্সি 100kHz, ((প্রতীক=HFW) অনুমোদিত। |
গুণমান নিয়ন্ত্রণ
1~ ইনকামিং কাঁচামাল পরিদর্শন
2~ ইস্পাত গ্রেডের মিশ্রণ এড়াতে কাঁচামাল বিভাজন
3~ ঠান্ডা আঁকার জন্য গরম এবং হ্যামারিং শেষ
4~ কোল্ড ড্রয়িং এবং কোল্ড রোলিং, লাইন পরিদর্শন
5~ তাপ চিকিত্সা, +A, +SRA, +LC, +N, Q+T
6~ নির্দিষ্ট দৈর্ঘ্য-সম্পূর্ণ পরিমাপ পরিদর্শন থেকে সোজা-কাটা
7~ নিজের ল্যাবরেটরিতে টেনসিল স্ট্রেংথ, রিডান্ট স্ট্রেংথ, এলংগেশন, হার্ডনেস, ইমপ্যাক্ট, মাইক্রোস্ট্রাকচার ইত্যাদির সাথে যান্ত্রিক পরীক্ষা
8~ প্যাকিং এবং স্টোকিং।
আমাদের ইস্পাত টিউব 100% মাত্রিক চেক করা হয়
আমাদের ইস্পাত টিউবগুলির ১০০% দৃশ্যমানভাবে পরীক্ষা করা হয় যাতে নিশ্চিত হয় যে তাদের পৃষ্ঠের অবস্থা নিখুঁত এবং কোনও পৃষ্ঠের ত্রুটি নেই।
১০০% এড্ডি স্ট্রিম টেস্ট এবং লংটিজুডিয়াল এবং ট্রান্সভার্সাল ত্রুটি দূর করার জন্য আল্ট্রাসোনিক টেস্ট।
