উন্নত তাপ স্থানান্তরের জন্য নিয়ন্ত্রিত অভ্যন্তরীণ পাঁজরের জ্যামিতি সহ ASTM A192 উচ্চ চাপের বয়লার টিউব
পণ্যের বিবরণ
বিজোড় কার্বন ইস্পাত স্ট্রাকচারাল পাইপ
,ASTM A500 বিজোড় ইস্পাত টিউব
,উচ্চ চাপ বয়লার বিজোড় ইস্পাত টিউব

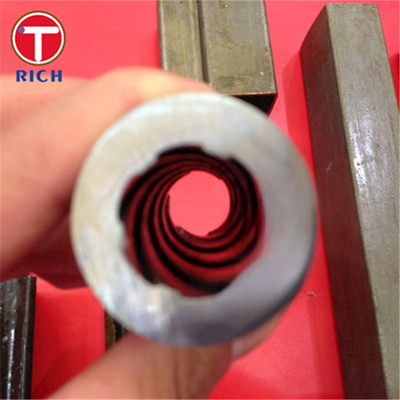

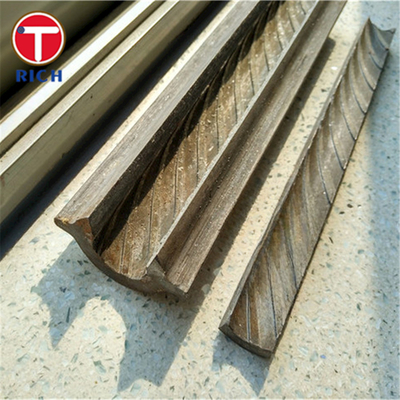

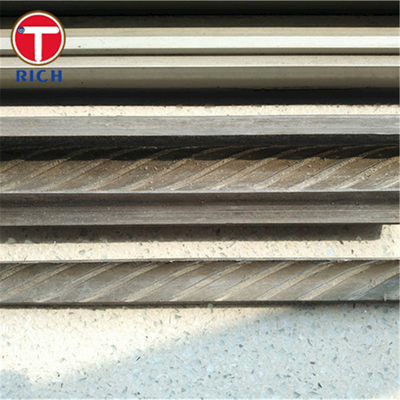

ASTM A192 এবং ASTM A210 অভ্যন্তরীণভাবে রাইফেলযুক্ত বয়লার টিউবগুলি নিয়ন্ত্রিত অভ্যন্তরীণ হেলিকাল পাঁজর দিয়ে তৈরি বিজোড় কার্বন ইস্পাত টিউব। পাঁজরযুক্ত অভ্যন্তরীণ পৃষ্ঠ ঘূর্ণন প্রবাহ তৈরি করে, জল-পার্শ্বের মিশ্রণকে উন্নত করে, তাপীয় সীমানা স্তরকে ব্যাহত করে এবং উচ্চ তাপ-প্রবাহ পরিস্থিতিতে স্থিতিশীল টিউব-প্রাচীর শীতল বজায় রাখতে সহায়তা করে।
এই টিউবগুলি সাধারণত উচ্চ-চাপের বয়লার ফার্নেস সার্কিটের জন্য নির্বাচিত হয় যেখানে প্রচলিত মসৃণ-বোর টিউবগুলি কম ভর প্রবাহে অপর্যাপ্ত অভ্যন্তরীণ অশান্তি প্রদান করতে পারে। সামগ্রীর গ্রেড, ন্যূনতম অবশিষ্ট প্রাচীরের বেধ, পাঁজরের জ্যামিতি, মাত্রিক সহনশীলতা, তাপ চিকিত্সা এবং চাপ পরীক্ষা অবশ্যই ক্রয় আদেশে আলাদাভাবে উল্লেখ করতে হবে।
| আইটেম | উপলব্ধ স্পেসিফিকেশন |
|---|---|
| পণ্য | বিজোড় অভ্যন্তরীণ রাইফেল বয়লার টিউব |
| উপাদান | কার্বন ইস্পাত |
| প্রাথমিক মান | ASTM A192/A192M, ASME SA-192/SA-192M, ASTM A210/A210M, ASME SA-210/SA-210M |
| প্রধান গ্রেড | ASTM A192, ASTM A210 গ্রেড A-1, ASTM A210 গ্রেড C |
| বিকল্প গ্রেড | EN 10216-2 P235GH, JIS G3461 STB410, GB/T 5310 20G |
| উত্পাদন প্রক্রিয়া | নিয়ন্ত্রিত অভ্যন্তরীণ রাইফেলিং দ্বারা অনুসরণ করে গরম-সমাপ্ত বা ঠান্ডা-সমাপ্ত বিজোড় টিউব |
| ব্যাস বাইরে | সাধারণত 31.8-76.2 মিমি; প্রকৌশল পর্যালোচনা দ্বারা অন্যান্য মাত্রা |
| প্রাচীর বেধ | সাধারণত 3.0-12.0 মিমি, পাঁজরের মূলের নীচে থাকা ন্যূনতম প্রাচীরের উপর ভিত্তি করে |
| দৈর্ঘ্য | 1-12 মি; স্থির, এলোমেলো, বা কাট-টু-দৈর্ঘ্য সরবরাহ উপলব্ধ |
| পাঁজরের ধরন | একক-শুরু বা মাল্টি-স্টার্ট অভ্যন্তরীণ হেলিকাল পাঁজর |
| পাঁজরের জ্যামিতি | অনুমোদিত অঙ্কন অনুযায়ী পাঁজরের উচ্চতা, প্রস্থ, পিচ, সীসা কোণ এবং শুরুর সংখ্যা |
| OD সহনশীলতা | প্রযোজ্য ASTM, ASME, EN, JIS, বা GB মান অনুযায়ী |
| প্রাচীর সহনশীলতা | পাঁজরের মূলে ন্যূনতম প্রাচীরের উপর নিয়ন্ত্রিত; প্রকল্প-নির্দিষ্ট সহনশীলতা উপলব্ধ |
| সরলতা | সাধারণত ≤1.5 মিমি প্রতি মিটার, বা ক্রয় আদেশে উল্লেখিত হিসাবে |
| শেষ শর্ত | সরল প্রান্ত, বর্গাকার কাটা, ডিবারড বা টিউব-প্যানেল ঢালাইয়ের জন্য প্রস্তুত |
| সারফেস কন্ডিশন | আচারযুক্ত, শট-ব্লাস্টেড, ফসফেট-প্রলিপ্ত, হালকা তেলযুক্ত, বা আনকোটেড |
| তাপ চিকিত্সা | গ্রেড এবং ম্যানুফ্যাকচারিং রুট অনুযায়ী সম্পূর্ণ অ্যানিলিং, স্বাভাবিককরণ বা স্ট্রেস-রিলিফ ট্রিটমেন্ট |
| পরিদর্শন | মাত্রিক পরিদর্শন, পাঁজর-প্রোফাইল পরিমাপ, প্রসার্য পরীক্ষা, চ্যাপ্টা বা ফ্লেয়ারিং পরীক্ষা, কঠোরতা পরীক্ষা, হাইড্রোস্ট্যাটিক পরীক্ষা এবং এনডিটি |
| সার্টিফিকেশন | EN 10204 3.1; তৃতীয় পক্ষের পরিদর্শন উপলব্ধ |
পাঁজরের উচ্চতা, পাঁজরের পিচ, সীসা কোণ, পাঁজর-মূল ব্যাসার্ধ এবং শুরুর সংখ্যা একটি অনুমোদিত ক্রস-বিভাগীয় অঙ্কন অনুযায়ী নিয়ন্ত্রিত হয়। পাঁজর-প্রোফাইল পরিদর্শন উভয় টিউব প্রান্তে এবং সম্মত মধ্যবর্তী অবস্থানে পরিচালিত হওয়া উচিত।
ক্রয় স্পেসিফিকেশনের মধ্যে স্পষ্টভাবে পার্থক্য করা উচিত:
- মসৃণ বিভাগে নামমাত্র প্রাচীর বেধ
- পাঁজরের মূলের নীচে ন্যূনতম অবশিষ্ট প্রাচীর বেধ
- সর্বোচ্চ পাঁজরের উচ্চতা
- ন্যূনতম অভ্যন্তরীণ প্রবাহ এলাকা
- অনুমোদিত পাঁজর-প্রোফাইল বিচ্যুতি
হেলিকাল পাঁজরগুলি জল-বাষ্প প্রবাহে একটি ঘূর্ণায়মান উপাদানকে প্ররোচিত করে। এটি অভ্যন্তরীণ মিশ্রণ বৃদ্ধি করে এবং টিউব প্রাচীর সংলগ্ন তাপীয় সীমানা স্তরের পুরুত্ব হ্রাস করে।
কর্মক্ষমতা সুবিধা সম্পূর্ণ সংমিশ্রণের উপর নির্ভর করে:
- পাঁজরের উচ্চতা থেকে বোর অনুপাত
- পাঁজরের পিচ এবং সীসা কোণ
- ভর প্রবাহ হার
- বাষ্পের গুণমান
- অপারেটিং চাপ
- ফলিত তাপ প্রবাহ
- টিউব অভিযোজন
তাই রাইফলিং জ্যামিতি একটি জেনেরিক ক্যাটালগ মাত্রার পরিবর্তে বয়লার ডিজাইনারের তাপ-হাইড্রোলিক গণনা থেকে নির্বাচন করা উচিত।
চাপের গণনার জন্য, গুরুত্বপূর্ণ প্রাচীরের মাত্রা সাধারণত রাইফেলিং খাঁজের নীচে বা পাঁজরের মূলে পরিমাপ করা ন্যূনতম অবশিষ্ট প্রাচীর, উত্থিত পাঁজর জুড়ে পরিমাপ করা স্পষ্ট প্রাচীর নয়।
আমাদের মাত্রিক পরিদর্শন অন্তর্ভুক্ত করতে পারে:
- অতিস্বনক প্রাচীর-বেধ ম্যাপিং
- মেটালোগ্রাফিক ক্রস-সেকশন পরিমাপ
- পাঁজরের উচ্চতা যাচাই
- বোর-এরিয়া গণনা
- উদ্ভেদ পরিমাপ
- এন্ড-টু-এন্ড পাঁজরের ধারাবাহিকতা পরিদর্শন
ASTM A192 উচ্চ-চাপ পরিষেবার জন্য বিজোড় কার্বন ইস্পাত বয়লার টিউব কভার করে, যখন ASTM A210 সীমাহীন মধ্যম-কার্বন ইস্পাত বয়লার এবং সুপারহিটার টিউবগুলি A-1 এবং C গ্রেডে কভার করে৷
সাধারণ যাচাইকরণ অন্তর্ভুক্ত:
- তাপ বিশ্লেষণ
- প্রয়োজনে পণ্য বিশ্লেষণ
- প্রসার্য পরীক্ষা
- ফ্ল্যাটেনিং বা ফ্লারিং টেস্টিং
- কঠোরতা পরীক্ষা
- হাইড্রোস্ট্যাটিক বা অনুমোদিত ননডেস্ট্রাকটিভ ইলেকট্রিক টেস্টিং
- মাত্রিক পরিদর্শন
- চাক্ষুষ পৃষ্ঠ পরীক্ষা
- অভ্যন্তরীণ-পাঁজর প্রোফাইল পরিমাপ
একটি ঘন ঘন ক্রয় ত্রুটি শুধুমাত্র নামমাত্র প্রাচীর বেধ নির্দিষ্ট করে যখন রাইফেলিং সময় স্থানচ্যুত ধাতু উপেক্ষা করা হয়.
উত্পাদনের আগে, আমরা নিশ্চিত করি:
- মসৃণ-টিউব শুরু প্রাচীর
- পাঁজরের মূলের নীচে ন্যূনতম প্রাচীর সমাপ্ত
- পাঁজরের উচ্চতা
- চূড়ান্ত অভ্যন্তরীণ ব্যাস
- ন্যূনতম প্রবাহ এলাকা
- অনুমোদিত খামখেয়ালীপনা
চাপ-নকশা ন্যূনতম প্রাচীর প্রয়োজনীয়তা ব্যর্থ করার সময় এটি একটি টিউবকে বাইরের মাত্রাগুলি পূরণ করতে বাধা দেয়।
শুধুমাত্র উপাদান মান একটি অভ্যন্তরীণ রাইফেল টিউবের তাপ-কর্মক্ষমতা জ্যামিতি সংজ্ঞায়িত করে না। বয়লার ডিজাইনার, ক্রেতা এবং টিউব প্রস্তুতকারকের মধ্যে পাঁজরের মাত্রা আলাদাভাবে একমত হতে হবে।
পরিদর্শন রেকর্ড অন্তর্ভুক্ত করতে পারে:
- পাঁজরের উচ্চতা
- পাঁজরের পিচ
- সীসা কোণ
- পাঁজরের সংখ্যা শুরু হয়
- পাঁজর-মূল ব্যাসার্ধ
- অভ্যন্তরীণ প্রবাহ এলাকা
- প্রোফাইল ফটোগ্রাফ বা প্রতিরূপ পরিমাপ
এটি সনাক্তযোগ্য প্রমাণ সরবরাহ করে যে সরবরাহকৃত টিউব অনুমোদিত বয়লার ডিজাইনের সাথে মেলে।
একটি অভ্যন্তরীণভাবে রাইফেলড টিউব উপাদান বৈশিষ্ট্য পূরণ করতে পারে কিন্তু তারপরও যদি টিউব শেষ হয়, ডিম্বাকৃতি, অবশিষ্ট চাপ, বা পাঁজরের সমাপ্তি নিয়ন্ত্রণ না করা হয় তবে তৈরি সমস্যা তৈরি করে।
উপলব্ধ নিয়ন্ত্রণ অন্তর্ভুক্ত:
- ঢালাই জন্য মসৃণ শেষ জোন
- নিয়ন্ত্রিত পাঁজর রানআউট
- বর্গক্ষেত্র কাটা এবং deburred শেষ
- জোড় জোন এ স্থানীয় মাত্রিক পরিদর্শন
- স্বাভাবিক বা স্ট্রেস-মুক্ত অবস্থা
- শেষ বিভাগের ম্যাক্রো পরীক্ষা
- উৎপাদন উপাদান ব্যবহার করে ঢালাই পদ্ধতি যোগ্যতা সমর্থন
| স্ট্যান্ডার্ড | ব্যাপ্তি |
|---|---|
| ASTM A192/A192M | উচ্চ চাপ পরিষেবার জন্য বিজোড় কার্বন ইস্পাত বয়লার টিউব |
| ASME SA-192/SA-192M | ASME বয়লার-কোড উপাদান স্পেসিফিকেশন ASTM A192 এর সাথে সম্পর্কিত |
| ASTM A210/A210M | বিজোড় মাঝারি কার্বন ইস্পাত বয়লার এবং সুপারহিটার টিউব |
| ASME SA-210/SA-210M | ASME বয়লার-কোড উপাদান স্পেসিফিকেশন ASTM A210 এর সাথে সম্পর্কিত |
| ASTM A450/A450M | কার্বন এবং কম খাদ ইস্পাত বয়লার এবং তাপ এক্সচেঞ্জার টিউব জন্য সাধারণ প্রয়োজনীয়তা |
| EN 10216-2 | উচ্চ তাপমাত্রায় চাপের উদ্দেশ্যে বিজোড় ইস্পাত টিউব |
| JIS G3461 | বয়লার এবং হিট এক্সচেঞ্জারের জন্য কার্বন ইস্পাত টিউব |
| GB/T 5310 | উচ্চ-চাপ বয়লারের জন্য বিজোড় ইস্পাত টিউব এবং পাইপ |
অভ্যন্তরীণ রাইফেল টিউবগুলি উচ্চ-তাপ-প্রবাহ চুল্লি অঞ্চলে চাপ-বহনকারী জল-প্রাচীরের টিউব হিসাবে ব্যবহৃত হয়। পাঁজরগুলি জল-পার্শ্বের অশান্তি বৃদ্ধি করে এবং টিউব শীতলতাকে স্থিতিশীল করতে সাহায্য করে যেখানে অপারেটিং নকশা মসৃণ-বোর টিউবিংয়ের জন্য সাধারণত গ্রহণযোগ্য হওয়ার চেয়ে কম ভর প্রবাহের অনুমতি দেয়।
এই অ্যাপ্লিকেশনের জন্য, ক্রয় স্পেসিফিকেশন সংজ্ঞায়িত করা উচিত:
- বয়লার নকশা চাপ
- নকশা ধাতু তাপমাত্রা
- তাপ-প্রবাহ পরিসীমা
- জল-বাষ্প ভর প্রবাহ
- টিউব অভিযোজন
- উপাদান গ্রেড
- পাঁজরের মূলে ন্যূনতম প্রাচীর
- পাঁজরের জ্যামিতি
- মসৃণ শেষ ঢালাই দৈর্ঘ্য
- NDT প্রয়োজন
- প্রযোজ্য বয়লার নির্মাণ কোড
নীচের মানগুলি ভর শতাংশে সর্বাধিক বা পরিসরের প্রয়োজনীয়তা। চূড়ান্ত স্বীকৃতি অবশ্যই নির্দিষ্ট মান এবং প্রত্যয়িত মিল পরীক্ষার রিপোর্টের সঠিক সংস্করণ অনুসরণ করতে হবে।
| গ্রেড | গ | সি | Mn | পৃ | এস |
|---|---|---|---|---|---|
| ASTM A192 / ASME SA-192 | ০.০৬-০.১৮ | ≤0.25 | 0.27-0.63 | ≤0.035 | ≤0.035 |
| ASTM A210 গ্রেড A-1/ ASME SA-210 A-1 | ≤0.27 | ≥0.10 | ≤0.93 | ≤0.035 | ≤0.035 |
| ASTM A210 গ্রেড C/ ASME SA-210 C | ≤0.35 | ≥0.10 | 0.29-1.06 | ≤0.035 | ≤0.035 |
| EN 10216-2 P235GH | ≤0.16 | ≤0.35 | 0.60-1.20 | ≤0.025 | ≤0.020 |
| JIS G3461 STB410 | ≤0.32 | ≤0.35 | 0.30-0.80 | ≤0.035 | ≤0.035 |
প্রকাশিত ASTM A192 কম্পোজিশনে 0.06-0.18% কার্বন, 0.27-0.63% ম্যাঙ্গানিজ, সর্বোচ্চ 0.035% ফসফরাস, সর্বোচ্চ 0.035% সালফার এবং সর্বোচ্চ 0.25% সিলিকন রয়েছে।
যান্ত্রিক বৈশিষ্ট্যগুলি পণ্যের মাত্রা, পরীক্ষার অভিযোজন, তাপ চিকিত্সা এবং গভর্নিং স্ট্যান্ডার্ডের সংস্করণের সাথে পরিবর্তিত হয়। নীচের মানগুলি সাধারণত নির্দিষ্ট ন্যূনতম ঘর-তাপমাত্রার বৈশিষ্ট্য।
| গ্রেড | ন্যূনতম প্রসার্য শক্তি | ন্যূনতম ফলন শক্তি | ন্যূনতম প্রসারণ | সাধারণ কঠোরতা সীমা |
|---|---|---|---|---|
| ASTM A192 / ASME SA-192 | 325 এমপিএ | 180 এমপিএ | ৩৫% | 77 এইচআরবি |
| ASTM A210 গ্রেড A-1/ ASME SA-210 A-1 | 415 এমপিএ | 255 এমপিএ | 30% | 79 এইচআরবি |
| ASTM A210 গ্রেড C/ ASME SA-210 C | 485 এমপিএ | 275 এমপিএ | 30% | 89 এইচআরবি |
| EN 10216-2 P235GH | 360-500 MPa | 235 এমপিএ | ২৫% | প্রসবের শর্ত অনুযায়ী |
| JIS G3461 STB410 | 410 MPa | 245 এমপিএ | ২৫% | JIS প্রয়োজনীয়তা অনুযায়ী |
আপনার যদি অন্য প্রশ্ন থাকে, অনুগ্রহ করে নির্দ্বিধায় আমার সাথে যোগাযোগ করুন।
-
