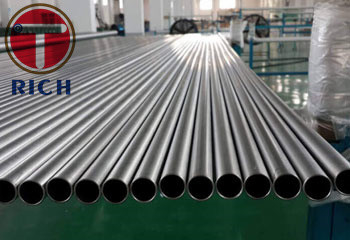

জারা প্রতিরোধী হিট এক্সচেঞ্জারগুলির জন্য উচ্চ নিকেল সামগ্রী সহ উজ্জ্বল অ্যানিলেড বিজোড় নিকেল খাদ টিউব
পণ্যের বিবরণ
বিজোড় নিকেল অ্যালয় টিউব
,ইউএনএস N06600 নিকেল অ্যালয় টিউব
,উজ্জ্বল অ্যানিলিং বিজোড় ইস্পাত পাইপ
ASTM B167 UNS N06600 বিজোড় টিউব হল একটি নিকেল-ক্রোমিয়াম-লোহা খাদ নল যা ক্ষয়-প্রতিরোধী এবং তাপ-প্রতিরোধী পরিষেবার জন্য। এর ন্যূনতম 72% নিকেল সামগ্রী ক্লোরাইড-আয়ন স্ট্রেস-জারা ক্র্যাকিং প্রতিরোধ করে, যখন 14.0-17.0% ক্রোমিয়াম উচ্চ-তাপমাত্রা পরিবেশে অক্সিডেশন প্রতিরোধকে সমর্থন করে।
হিট-এক্সচেঞ্জার নির্মাণের জন্য, টিউবটি টিউব বান্ডিলগুলিতে টিউব সম্প্রসারণ, বাঁকানো, ঢালাই এবং সমাবেশের জন্য উপযুক্ত উজ্জ্বল, মসৃণ পৃষ্ঠের সাথে ঠান্ডা-কাজ করা এবং অ্যানিল অবস্থায় সরবরাহ করা যেতে পারে। ASTM B167 বিজোড় নিকেল-অ্যালয় পাইপ এবং টিউব কভার করে, যখন মাত্রিক সহনশীলতা এবং সাধারণ প্রয়োজনীয়তাগুলি ASTM B829 এর মাধ্যমে নিয়ন্ত্রিত হয়।
| আইটেম | স্পেসিফিকেশন |
|---|---|
| পণ্য | উজ্জ্বল-অনেলযুক্ত বিজোড় নিকেল খাদ তাপ-এক্সচেঞ্জার টিউব |
| উপাদান | নিকেল-ক্রোমিয়াম-আয়রন অ্যালয় |
| স্ট্যান্ডার্ড | ASTM B167 / ASME SB-167 |
| গ্রেড | UNS N06600 |
| সমতুল্য পদবী | অ্যালয় 600 / W.Nr 2.4816 |
| উত্পাদন পদ্ধতি | বিরামহীন, ঠান্ডা-কাজ বা গরম-কাজ করা |
| ব্যাস বাইরে | 6-127 মিমি |
| প্রাচীর বেধ | 1-30 মিমি |
| দৈর্ঘ্য | 1-12 মি; স্থির বা র্যান্ডম দৈর্ঘ্য উপলব্ধ |
| মাত্রিক সহনশীলতা | ASTM B829 অনুযায়ী; চুক্তি দ্বারা কঠোর সহনশীলতা |
| OD সহনশীলতা | টিউবের ব্যাস, প্রাচীরের বেধ এবং উত্পাদন অবস্থার উপর ভিত্তি করে |
| প্রাচীর-বেধ সহনশীলতা | ASTM B829 বা ক্রেতা-অনুমোদিত অঙ্কন অনুযায়ী |
| সরলতা | ASTM B167 দ্বারা প্রয়োজনীয় বাণিজ্যিকভাবে সোজা; চুক্তি দ্বারা উপলব্ধ শক্ত সরলতা |
| সারফেস কন্ডিশন | উজ্জ্বল annealed, আচার, ম্যাট annealed বা যান্ত্রিকভাবে পালিশ |
| তাপ চিকিত্সা | সমাধান একটি নিয়ন্ত্রিত প্রতিরক্ষামূলক বায়ুমণ্ডলে annealed, দ্রুত শীতল দ্বারা অনুসরণ |
| শেষ হয় | প্লেইন, বর্গাকার-কাট, ডিবারড বা অরবিটাল ওয়েল্ডিংয়ের জন্য প্রস্তুত |
| টেস্টিং | প্রসার্য পরীক্ষা এবং হাইড্রোস্ট্যাটিক বা ননডেস্ট্রাকটিভ বৈদ্যুতিক পরীক্ষা |
| ডকুমেন্টেশন | EN 10204 3.1 উপাদান শংসাপত্র, তাপ নম্বর এবং পরিদর্শন রেকর্ড |
| ঐচ্ছিক পরিদর্শন | এডি-কারেন্ট টেস্টিং, অতিস্বনক পরীক্ষা, পিএমআই, মাত্রিক পরিদর্শন এবং তৃতীয় পক্ষের পরিদর্শন |
ASTM B167-এর জন্য সমাপ্ত উপাদানের গুণমান এবং অবস্থার সমান হওয়া প্রয়োজন, মসৃণ, বাণিজ্যিকভাবে সোজা এবং ক্ষতিকারক অসম্পূর্ণতা থেকে মুক্ত। প্রতিটি টিউবকে অবশ্যই হাইড্রোস্ট্যাটিক টেস্টিং বা ননডেস্ট্রাকটিভ বৈদ্যুতিক পরীক্ষা গ্রহণ করতে হবে যদি না ক্রয় আদেশে অন্যথায় নির্দিষ্ট করা থাকে।
UNS N06600 তে কমপক্ষে 72.0% নিকেল রয়েছে। উচ্চ নিকেল স্তর ক্লোরাইড-আয়ন স্ট্রেস-জারা ক্র্যাকিংয়ের শক্তিশালী প্রতিরোধ প্রদান করে এবং অনেক ক্ষারীয় এবং হ্রাসকারী পরিবেশে নির্ভরযোগ্য কর্মক্ষমতাতে অবদান রাখে।
খাদটিতে 14.0-17.0% ক্রোমিয়াম রয়েছে। ক্রোমিয়াম একটি প্রতিরক্ষামূলক অক্সাইড ফিল্ম গঠন করে যা অক্সিডেশন এবং অনেক উচ্চ-তাপমাত্রা বায়ুমণ্ডলের প্রতিরোধকে উন্নত করে।
127 মিমি বা তার কম বাইরের ব্যাস সহ ঠান্ডা কাজ করা এবং অ্যানিলড টিউবের জন্য, ASTM B167 নির্দিষ্ট করে:
- ন্যূনতম প্রসার্য শক্তি: 550 MPa
- সর্বনিম্ন 0.2% ফলন শক্তি: 240 MPa
- ন্যূনতম প্রসারণ: 30%
এই ন্যূনতম মানগুলি নমন, টিউব সম্প্রসারণ এবং টিউব-টু-টিউবশিট সমাবেশের জন্য যথেষ্ট নমনীয়তা প্রদান করে।
UNS N06600 ব্যাপকভাবে নির্বাচন করা হয়েছে যেখানে জারা প্রতিরোধ এবং উন্নত-তাপমাত্রার শক্তি উভয়ই প্রয়োজন। প্রস্তুতকারকের প্রযুক্তিগত ডেটা চুল্লি উপাদান, রাসায়নিক-প্রক্রিয়াকরণ সরঞ্জাম এবং তাপ-চিকিত্সা সরঞ্জাম সহ জারা এবং তাপের প্রতিরোধের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত হিসাবে খাদকে বর্ণনা করে। প্রকৃত নকশা তাপমাত্রা চাপ, প্রাচীর বেধ, পরিবেশ এবং প্রযোজ্য নকশা কোড থেকে নির্ধারণ করা আবশ্যক।
পৃষ্ঠের অক্সিডেশন সীমিত করতে একটি নিয়ন্ত্রিত প্রতিরক্ষামূলক বায়ুমণ্ডলে উজ্জ্বল অ্যানিলিং করা হয়। প্রক্রিয়াটি একটি পরিষ্কার অভ্যন্তরীণ এবং বাহ্যিক পৃষ্ঠ তৈরি করে যা অতিরিক্ত descaling হ্রাস করে এবং পরিদর্শন, বানোয়াট এবং ঢালাই সমর্থন করে।
একটি সাধারণ সংগ্রহের উদ্বেগ হল টিউবশীট সম্প্রসারণ এবং বান্ডিল সমাবেশের জন্য টিউবের বাইরের ব্যাস এবং প্রাচীরের বেধ যথেষ্ট সামঞ্জস্যপূর্ণ কিনা।
উত্পাদন নিয়ন্ত্রণ অন্তর্ভুক্ত করতে পারে:
- ক্রমাগত OD এবং প্রাচীর-বেধ পর্যবেক্ষণ
- সম্পূর্ণ দৈর্ঘ্যের এডি-কারেন্ট টেস্টিং
- শেষ-এরিয়া মাত্রিক পরিদর্শন
- ওভালিটি পরিমাপ
- স্থির-দৈর্ঘ্য কাটিয়া
- গ্রাহক-নির্দিষ্ট সহনশীলতা নিয়ন্ত্রণ
পরিদর্শন রিপোর্ট শুধুমাত্র নামমাত্র মাত্রা উল্লেখ না করে প্রকৃত OD, প্রাচীরের বেধ, ডিম্বাকৃতি এবং দৈর্ঘ্য সনাক্ত করতে পারে।
ক্রেতাদের প্রায়ই নিশ্চিতকরণের প্রয়োজন হয় যে উজ্জ্বল-অ্যানিলড টিউব ভারী অক্সাইড স্কেল, এমবেডেড আয়রন দূষণ, লুব্রিকেন্টের অবশিষ্টাংশ এবং পৃষ্ঠের ত্রুটি থেকে মুক্ত।
তাই সরবরাহ পদ্ধতি অন্তর্ভুক্ত করতে পারে:
- নিয়ন্ত্রিত-বায়ুমণ্ডল অ্যানিলিং
- গঠনের পরে পৃষ্ঠ পরিষ্কার করা
- নিয়ন্ত্রিত আলো অধীনে চাক্ষুষ পরিদর্শন
- অভ্যন্তরীণ পৃষ্ঠ পরিদর্শন
- নির্দিষ্ট করা হলে রুক্ষতা পরিমাপ
- প্রতিরক্ষামূলক শেষ ক্যাপ এবং আর্দ্রতা-প্রতিরোধী প্যাকেজিং
উজ্জ্বল annealing একটি নিয়ন্ত্রিত উত্পাদন অবস্থা হিসাবে বিবেচনা করা উচিত, নিছক একটি অঙ্গরাগ ফিনিস না.
নিকেল-খাদ প্রতিস্থাপন গুরুতর পরিষেবা ঝুঁকি তৈরি করতে পারে। প্রতিটি উত্পাদন ব্যাচ তাই কাঁচামাল থেকে চূড়ান্ত চালান পর্যন্ত সনাক্ত করা উচিত।
উপলব্ধ মান নিয়ন্ত্রণ অন্তর্ভুক্ত:
- তাপ-সংখ্যা ট্রেসেবিলিটি
- ইতিবাচক উপাদান সনাক্তকরণ
- মই এবং পণ্য রাসায়নিক বিশ্লেষণ
- যান্ত্রিক পরীক্ষা
- হাইড্রোস্ট্যাটিক বা এডি-কারেন্ট টেস্টিং
- EN 10204 3.1 সার্টিফিকেশন
- তৃতীয় পক্ষের পরিদর্শন
- গ্রেড, আকার, তাপ সংখ্যা এবং মান চিহ্নিতকরণ
ASTM B167 এর জন্য খাদ, স্পেসিফিকেশন সংস্করণ, অবস্থা, ফিনিস, মাত্রা, পরীক্ষা পদ্ধতি এবং সার্টিফিকেশন প্রয়োজনীয়তা সনাক্ত করার জন্য অর্ডার প্রয়োজন।
| স্ট্যান্ডার্ড | আবেদন |
|---|---|
| ASTM B167 | বিজোড় নিকেল-ক্রোমিয়াম খাদ পাইপ এবং টিউব |
| ASME SB-167 | চাপ-সরঞ্জাম নির্মাণের জন্য ASME গ্রহণ |
| ASTM B829 | নিকেল-খাদ বিজোড় টিউবের জন্য সাধারণ মাত্রিক, পরীক্ষা এবং সহনশীলতার প্রয়োজনীয়তা |
| ASTM E8/E8M | ধাতব পদার্থের প্রসার্য পরীক্ষা |
| ASTM E213 | নির্দিষ্ট করা হলে ধাতব পাইপ এবং টিউবিংয়ের অতিস্বনক পরীক্ষা |
| ASTM E426 | নির্দিষ্ট করা হলে বিজোড় এবং ঢালাই নলাকার পণ্যগুলির ইলেক্ট্রোম্যাগনেটিক পরীক্ষা |
| EN 10204 | 3.1 সার্টিফিকেশন সহ পরিদর্শন-ডকুমেন্টের ধরন |
| EN ISO 6507-1 | ভিকার কঠোরতা পরীক্ষা যখন প্রয়োজন হয় |
| JIS H 4552 | নিকেল এবং নিকেল খাদ বিজোড় পাইপ এবং টিউব |
| জিবি/টি 15007 | নিকেল এবং নিকেল-খাদ উপাধি এবং রাসায়নিক রচনা রেফারেন্স |
ক্রয় আদেশ সঠিক মান সংস্করণ সনাক্ত করা উচিত কারণ খাদ কভারেজ, উল্লেখিত মান এবং পরিপূরক প্রয়োজনীয়তা সংশোধনের মধ্যে পরিবর্তন হতে পারে। ASTM B167-23 এর মধ্যে রয়েছে UNS N06600 এবং অন্যান্য নিকেল-ক্রোমিয়াম ধাতুগুলি বিজোড় জারা-প্রতিরোধী এবং তাপ-প্রতিরোধী পাইপ এবং টিউবের জন্য।
UNS N06600 বিজোড় টিউবগুলি ক্ষয়কারী প্রক্রিয়া তরলগুলিকে তাপ বা শীতল করতে ব্যবহৃত শেল-এব-টিউব হিট এক্সচেঞ্জারের ভিতরে তাপ-স্থানান্তর টিউব হিসাবে ইনস্টল করা যেতে পারে।
এই অ্যাপ্লিকেশনের জন্য, সংগ্রহের প্রয়োজনীয়তাগুলি সাধারণত অন্তর্ভুক্ত করে:
- সঠিক টিউবশিট-হোল ক্লিয়ারেন্সের জন্য বাইরের ব্যাস নিয়ন্ত্রিত
- চাপ নকশা জন্য স্থিতিশীল প্রাচীর বেধ
- উজ্জ্বল বা পরিষ্কার annealed পৃষ্ঠ
- সম্পূর্ণ দৈর্ঘ্যের ননডেস্ট্রাকটিভ ইলেকট্রিক টেস্টিং

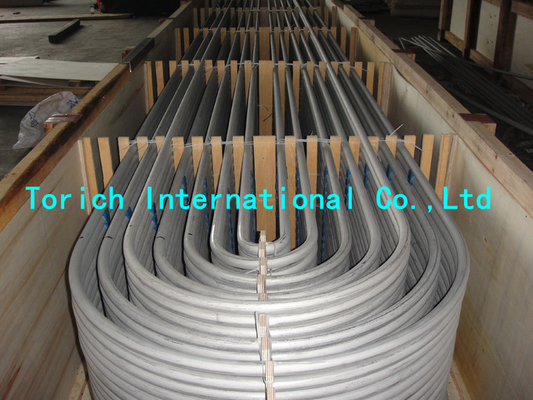

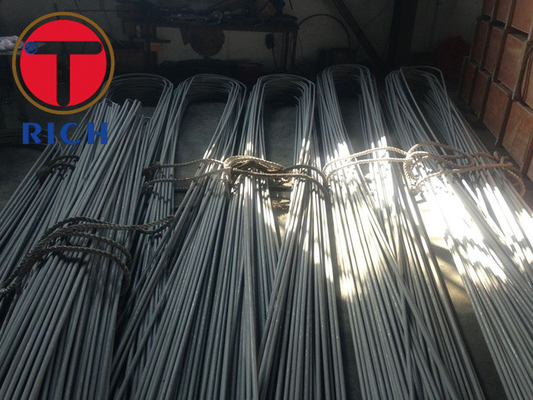

- U-টিউব কনফিগারেশনের জন্য নমনযোগ্যতা
- তাপ-সংখ্যা ট্রেসেবিলিটি
- অরবিটাল ঢালাই বা সম্প্রসারণের জন্য টিউব-এন্ড পরিচ্ছন্নতা
- হাইড্রোস্ট্যাটিক পরীক্ষা যখন নির্দিষ্ট করা হয়
চূড়ান্ত উপাদান নির্বাচন প্রক্রিয়া-তরল রচনা, অপারেটিং তাপমাত্রা, ক্লোরাইড ঘনত্ব, চাপ, প্রবাহ বেগ এবং পরিষ্কারের পদ্ধতি বিবেচনা করা আবশ্যক।
| ইউএনএস গ্রেড | নি | ক্র | ফে | Mn | আল | গ | কু | সি | এস | অন্যান্য নিয়ন্ত্রিত উপাদান |
|---|---|---|---|---|---|---|---|---|---|---|
| N06600 | 72.0 মিনিট | 14.0-17.0 | 6.0-10.0 | 1.0 সর্বোচ্চ | -- | 0.15 সর্বোচ্চ | 0.50 সর্বোচ্চ | 0.50 সর্বোচ্চ | 0.015 সর্বোচ্চ | -- |
| N06601 | 58.0-63.0 | 21.0-25.0 | ভারসাম্য | 1.5 সর্বোচ্চ | 1.0-1.7 | 0.10 সর্বোচ্চ | 1.0 সর্বোচ্চ | 0.50 সর্বোচ্চ | 0.015 সর্বোচ্চ | -- |
| N06603 | ভারসাম্য | 24.0-26.0 | 8.0-11.0 | 0.15 সর্বোচ্চ | 2.4-3.0 | 0.20-0.40 | 0.50 সর্বোচ্চ | 0.50 সর্বোচ্চ | 0.010 সর্বোচ্চ | Ti 0.10-0.25; পি 0.020 সর্বোচ্চ; Zr 0.01-0.10; Y 0.01-0.15 |
| N06690 | 58.0 মিনিট | 27.0-31.0 | 7.0-11.0 | 0.50 সর্বোচ্চ | -- | 0.05 সর্বোচ্চ | 0.50 সর্বোচ্চ | 0.50 সর্বোচ্চ | 0.015 সর্বোচ্চ | -- |
| N06693 | ভারসাম্য | 27.0-31.0 | 2.5-6.0 | 1.0 সর্বোচ্চ | 2.5-4.0 | 0.15 সর্বোচ্চ | 0.50 সর্বোচ্চ | 0.50 সর্বোচ্চ | 0.010 সর্বোচ্চ | Ti 1.0 সর্বোচ্চ; Nb 0.5-2.5 |
| ইউএনএস গ্রেড | প্রযোজ্য শর্ত | প্রসার্য শক্তি, ন্যূনতম। | 0.2% ফলন শক্তি, ন্যূনতম। | প্রসারণ, মিন. |
|---|---|---|---|---|
| N06600 | কোল্ড-ওয়ার্কড অ্যানিলড, OD ≤127 মিমি | 550 এমপিএ | 240 MPa | 30% |
| N06601 | ঠান্ডা কাজ বা গরম কাজ annealed, সব আকার | 550 এমপিএ | 205 এমপিএ | 30% |
| N06603 | ঠান্ডা কাজ বা গরম কাজ annealed, সব আকার | 650 MPa | 300 এমপিএ | ২৫% |
| N06690 | কোল্ড-ওয়ার্কড অ্যানিলড, OD ≤127 মিমি | 586 এমপিএ | 240 MPa | 30% |
| N06693 | কোল্ড-ওয়ার্কড বা হট-ওয়ার্কড অ্যানিলড, OD ≤127 মিমি | 690 এমপিএ | 345 এমপিএ | 30% |
| পরিদর্শন আইটেম | প্রস্তাবিত প্রয়োজনীয়তা |
|---|---|
| রাসায়নিক বিশ্লেষণ | তাপ বিশ্লেষণ দ্বারা UNS N06600 রচনা যাচাই করুন |
| পিএমআই | নিকেল, ক্রোমিয়াম এবং লোহা খাদ পরিচয় নিশ্চিত করুন |
| টেনসাইল টেস্ট | ASTM B167 ন্যূনতম যান্ত্রিক বৈশিষ্ট্য নিশ্চিত করুন |
| এডি-কারেন্ট টেস্ট | প্রতিটি টিউবের পূর্ণ-দৈর্ঘ্য পরীক্ষা |
| হাইড্রোস্ট্যাটিক পরীক্ষা | বৈদ্যুতিক পরীক্ষার পরিবর্তে বা অতিরিক্ত নির্দিষ্ট করা হলে |
| মাত্রিক পরিদর্শন | OD, প্রাচীর বেধ, দৈর্ঘ্য এবং ওভালিটি |
| পৃষ্ঠ পরিদর্শন | অভ্যন্তরীণ এবং বাহ্যিক চাক্ষুষ পরীক্ষা |
| রুক্ষতা পরীক্ষা | যখন একটি নির্দিষ্ট Ra মান প্রয়োজন হয় |
| চ্যাপ্টা বা ফ্ল্যাটিং | চুক্তি দ্বারা যখন জালিয়াতি বৈধতা প্রয়োজন হয় |
| ডকুমেন্টেশন | EN 10204 3.1 শংসাপত্র এবং পরিদর্শন প্রতিবেদন |
| ট্রেসেবিলিটি | তাপ সংখ্যা উত্পাদন এবং প্যাকেজিং মাধ্যমে বজায় রাখা |
-
