এএসটিএম এ৫৩ গ্রেড বি এসটি৫২ সিউমলেস স্টিল টিউব এবং ওভাল স্টিল পাইপ ১০-৪২০ মিমি প্রধান বাইরের মাত্রা সহ
পণ্যের বিবরণ
precision stainless steel tubing
,seamless carbon steel tube

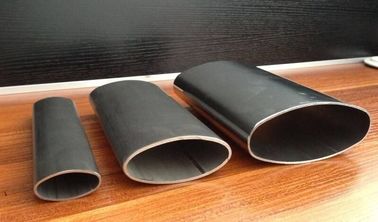

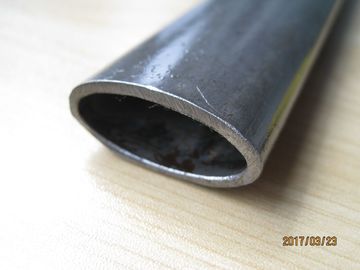

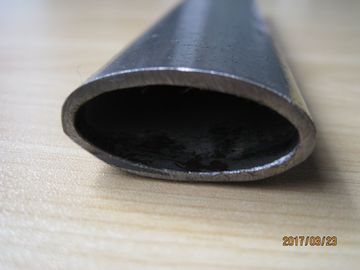

এএসটিএম এ৫৩ এবং ডিআইএন ১৬২৯ এসটি৩৫-এসটি৫২ সিউমলেস ওভাল স্টিল টিউব হ'ল কার্বন স্টিলের ফাঁকা বিভাগ যা সিউমলেস টিউব উত্পাদন দ্বারা প্রস্তুত করা হয় যার পরে নিয়ন্ত্রিত ঠান্ডা টানা, ঠান্ডা রোলিং,অথবা সুনির্দিষ্ট প্রোফাইল গঠনএগুলি এমন উপাদানগুলির জন্য উপযুক্ত যেখানে প্রচলিত বৃত্তাকার টিউবিংয়ের চেয়ে কম প্রোফাইল উচ্চতা, উচ্চতর দিকনির্দেশক অনমনীয়তা, মসৃণ পৃষ্ঠতল এবং ইনস্টলেশন স্পেসের আরও দক্ষ ব্যবহারের প্রয়োজন।
ওভাল, উপবৃত্তাকার, এবং সমতল পাশের ওভাল প্রোফাইলগুলি গ্রাহকের অঙ্কন অনুসারে তৈরি করা যেতে পারে। সমালোচনামূলক পরামিতি যেমন প্রধান অক্ষ, ছোট অক্ষ, প্রাচীরের বেধ, কোণ ব্যাসার্ধ, টুইস্ট,সরলতা, এবং ক্রয় অর্ডারে ক্রস-সেকশন সিমেট্রি আলাদাভাবে নির্দিষ্ট করা উচিত।
প্রযুক্তিগত ব্যাখ্যাঃএএসটিএম এ৩৬৯ হল উচ্চ তাপমাত্রার সেবার জন্য নির্ধারিত ভারী প্রাচীরের কাঠামোগত এবং খাঁজ কার্বন বা ফেরিটিক খাদ-স্টিল পাইপের জন্য একটি স্পেসিফিকেশন।এটি ঠান্ডা টানা ডিম্বাকৃতির নল জন্য একটি প্রচলিত উপাদান গ্রেড নয়. এএসটিএম এ৫৩ প্রধানত গোলাকার ঝালাই বা seamless ইস্পাত নল জন্য প্রযোজ্য। মাত্রিকভাবে নিয়ন্ত্রিত seamless ওভাল নল জন্য, এএসটিএম A519, EN 10305-1, DIN 1629, JIS G3445, GB/T 3639,অথবা একটি সম্মত অঙ্কন ভিত্তিক স্পেসিফিকেশন সাধারণত আরো উপযুক্ত.
| পয়েন্ট | উপলব্ধ স্পেসিফিকেশন |
|---|---|
| পণ্যের ধরন | সিউমলেস ওভাল টিউব, এলিপটিকাল টিউব, ফ্ল্যাট সাইড ওভাল টিউব |
| উপাদান | কার্বন ইস্পাত এবং কম খাদ কাঠামোগত ইস্পাত |
| মানদণ্ড | ASTM A53, ASTM A519, DIN 1629, EN 10305-1, JIS G3445, GB/T 3639, GOST 8734 |
| সাধারণ গ্রেড | এএসটিএম এ৫৩ গ্রেড এ, এএসটিএম এ৫৩ গ্রেড বি, এসটি৩৫, এসটি৪৫, এসটি৫২ |
| প্রধান বাইরের মাত্রা | 10-420 মিমি, প্রোফাইল এবং টুলিংয়ের সাপেক্ষে |
| ছোট বাইরের মাত্রা | অঙ্কন অনুযায়ী নির্মিত |
| দেয়ালের বেধ | 0.৫-৫০ মিমি, প্রোফাইলের আকার এবং গঠন অনুপাতের উপর নির্ভর করে |
| দৈর্ঘ্য | ১-১২ মিটার; স্থির এবং দৈর্ঘ্য অনুসারে কাটা আকার উপলব্ধ |
| মাত্রিক সহনশীলতা | অঙ্কন-ভিত্তিক; ঠান্ডা আঁকা সঠিকতা সহনশীলতা উপলব্ধ |
| প্রাচীরের বেধ সহনশীলতা | আকার এবং প্রযোজ্য স্ট্যান্ডার্ডের উপর নির্ভর করে সাধারণত ± 5% থেকে ± 10% |
| সরলতা | সাধারণত ≤1.0 মিমি প্রতি 1,000 মিমি; চুক্তির মাধ্যমে আরও কঠোর নিয়ন্ত্রণ |
| ট্রিস্ট | প্রোফাইলের মাত্রা এবং অর্ডার প্রয়োজনীয়তা অনুযায়ী নিয়ন্ত্রিত |
| সেকশন সিমেট্রি | প্রোফাইল গেজ বা সিএমএম ব্যবহার করে প্রধান অক্ষ এবং ছোট অক্ষের বিচ্যুতি পরীক্ষা করা |
| পৃষ্ঠের অবস্থা | পিকলড, ফসফেটড, অয়েলড, কালো, উজ্জ্বল, গ্যালভানাইজড, পেইন্টড বা কাস্টমাইজড |
| উত্পাদন পথ | গরম-সমাপ্ত সিউমহীন মাদার টিউব যার পরে ঠান্ডা আঁকা, ঠান্ডা রোলিং বা প্রোফাইল গঠন |
| তাপ চিকিত্সা | রোলড, নরমালাইজড, স্ট্রেস রিলেভড, অ্যানিলাইজড বা নরমালাইজড এবং টেম্পারেড |
| শেষ অবস্থা | সরল, খাঁজ, খাঁজ, গহ্বরযুক্ত, গহ্বরযুক্ত বা নির্দিষ্ট অঙ্কনযুক্ত যন্ত্রপাতি |
| পরিদর্শন | মাত্রা পরিদর্শন, প্রসার্য পরীক্ষা, সমতলতা পরীক্ষা, কঠোরতা পরীক্ষা, ঘূর্ণিজল বা অতিস্বনক পরীক্ষা |
| নথিপত্র | EN 10204 3.1 পরিদর্শন শংসাপত্র উপলব্ধ |
প্রধান অক্ষ, ক্ষুদ্র অক্ষ, প্রাচীর বেধ, প্রোফাইল ব্যাসার্ধ, এবং বিভাগ সমীকরণ স্বাধীনভাবে পরিদর্শন করা হয়। এটি শুধুমাত্র একটি সমতুল্য বাইরের ব্যাসার্ধ দ্বারা একটি ডিম্বাকৃতির নল বর্ণনা চেয়ে আরো নির্ভরযোগ্য.
যথার্থ সমন্বয়গুলির জন্য, প্রস্তাবিত ক্রয়ের অঙ্কনে অন্তর্ভুক্ত করা উচিতঃ প্রধান বাইরের মাত্রা × ছোট বাইরের মাত্রা × প্রাচীরের বেধ × দৈর্ঘ্য।অঙ্কন এছাড়াও প্রধান অক্ষের অনুমোদিত বিচ্যুতি নির্ধারণ করা উচিত, ছোট অক্ষের বিচ্যুতি, বাঁক, সরলতা, এবং কোণ বা রূপান্তর ব্যাসার্ধ।
একটি ডিম্বাকৃতির টিউব এর বড় এবং ছোট অক্ষের আশেপাশে বিভিন্ন সেকেন্ডের এলাকার মুহুর্ত রয়েছে।এটি ডিজাইনারদের টিউবকে ওরিয়েন্ট করার অনুমতি দেয় যাতে সামগ্রিক প্রোফাইল উচ্চতা বৃদ্ধি না করে প্রধান লোডিং দিকের বৃহত্তর অনমনীয়তা পাওয়া যায়.
চূড়ান্ত শক্ততা সম্পূর্ণ বিভাগের জ্যামিতির উপর নির্ভর করে এবং অনুমোদিত অঙ্কন থেকে অনুমান করা উচিত, বরং একটি নামমাত্র বৃত্তাকার টিউব ব্যাসার্ধ থেকে অনুমান করা উচিত।
ঠান্ডা অঙ্কন বা নিয়ন্ত্রিত প্রোফাইল গঠনের ফলে পেইন্টিং, পাউডার লেপ, প্লাটিং, ওয়েল্ডিং এবং পরবর্তী মেশিনিংয়ের জন্য উপযুক্ত একটি অভিন্ন বাহ্যিক পৃষ্ঠ তৈরি করতে পারে।যখন টিউবটি একটি উন্মুক্ত উপাদান হিসাবে ব্যবহৃত হয় তখন উত্পাদনের আগে পৃষ্ঠের রুক্ষতা এবং অনুমোদিত লম্বীয় চিহ্নগুলি সম্মত হওয়া উচিত.
প্রোফাইল টুলিং, হ্রাস অনুপাত, তৈলাক্তকরণ, এবং তাপ চিকিত্সা ক্রম প্রধান অক্ষের শেষের অতিরিক্ত প্রাচীর পাতলা হ্রাস করার জন্য নিয়ন্ত্রিত হয়।প্রাচীরের বেধ শুধুমাত্র একটি পয়েন্টের পরিবর্তে ক্রস-সেকশনের চারপাশে বেশ কয়েকটি অবস্থানে পরিমাপ করা উচিত.
তাপ চিকিত্সা শক্তি, elongation, কঠোরতা, weldability, এবং গঠনের কর্মক্ষমতা মধ্যে প্রয়োজনীয় ভারসাম্য অনুযায়ী নির্বাচন করা যেতে পারে।স্ট্যান্ডার্ডাইজড ST35 বা ST45 সাধারণত ভাল গঠনের এবং ldালাই প্রয়োজন উপাদান জন্য নির্বাচিত হয়, যখন ST52 নির্বাচন করা হয় যখন উচ্চতর কাঠামোগত শক্তি প্রয়োজন হয়।
পেশাদার ক্রেতারা প্রায়শই খুঁজে পান যে সরবরাহকারীরা একটি নন-রাউন্ড টিউবের জন্য কেবলমাত্র একটি "বাহ্যিক ব্যাসার্ধ" উল্লেখ করে। এটি একটি ডিম্বাকৃতির প্রোফাইলের জন্য অপর্যাপ্ত।
প্রতিটি কাস্টম প্রোফাইল একটি অনুমোদিত অঙ্কন ব্যবহার করে নিয়ন্ত্রিত হতে পারে যা সনাক্ত করেঃ
| নিয়ন্ত্রিত পরামিতি | পরিদর্শন পদ্ধতি |
|---|---|
| প্রধান বাইরের মাত্রা | ক্যালিপার, প্রোফাইল গেইজ বা সিএমএম |
| ছোট বাইরের মাত্রা | ক্যালিপার, প্রোফাইল গেইজ বা সিএমএম |
| দেয়ালের বেধ | অতিস্বনক পরিমাপ বা কাটা বিভাগের পরিমাপ |
| ক্রস-সেকশনাল সিমেট্রি | অপটিক্যাল তুলনাকারী, প্রোফাইল গেইজ বা সিএমএম |
| সরলতা | স্ট্রেইটেজ, ডায়াল ইন্ডিকেটর, বা পরিদর্শন বেঞ্চ |
| ট্রিস্ট | ডটাম ফিক্সচার এবং কৌণিক পরিমাপ |
| পৃষ্ঠের ত্রুটি | চাক্ষুষ পরিদর্শন এবং সম্মতিপ্রাপ্ত গ্রহণযোগ্য নমুনা |
এই পরিদর্শন পদ্ধতিটি সমাবেশের হস্তক্ষেপ এবং উত্পাদন ব্যাচের মধ্যে অসামঞ্জস্যপূর্ণ ফিট হ্রাস করে।
এএসটিএম এ৫৩ ওয়েল্ডেড এবং বিরামবিহীন কালো বা গ্যালভানাইজড স্টিলের পাইপ নির্দিষ্ট করে এবং মূলত বৃত্তাকার পাইপের মাত্রার উপর ভিত্তি করে। এএসটিএম এ৩৬৯ উচ্চ তাপমাত্রা পরিষেবা জন্য ভারী প্রাচীরের কাঠামোগত এবং খাঁজ পাইপ জুড়ে।উভয় মান এককভাবে একটি ঠান্ডা গঠিত ওভাল বিভাগের জন্য সমস্ত মাত্রিক প্রয়োজনীয়তা নির্ধারণ করে না.
এই কারণে, দুটি সমন্বিত প্রয়োজনীয়তার মাধ্যমে অর্ডার পরিচালনা করা যেতে পারেঃ নির্বাচিত উপাদান মান অনুযায়ী উপাদান এবং যান্ত্রিক বৈশিষ্ট্য, এবং চূড়ান্ত অভ্যন্তরীণ জ্যামিতি, অসহিষ্ণুতা,সরলতাঅনুমোদিত অঙ্কন বা সম্মত যথার্থ টিউব স্ট্যান্ডার্ড অনুযায়ী, বাঁক, পৃষ্ঠ অবস্থা এবং দৈর্ঘ্য।
এটি একটি ভুল দাবিকে প্রতিরোধ করে যে একটি অঙ্কন-নির্দিষ্ট ডিগ্রীভাল বিভাগ স্বয়ংক্রিয়ভাবে একটি বৃত্তাকার পাইপ স্ট্যান্ডার্ডের প্রতিটি মাত্রিক বিধান পূরণ করে।
পরীক্ষাগুলি নির্ধারিত উত্পাদন প্রক্রিয়া এবং পরিষেবা অবস্থার উপর নির্ভর করে নির্বাচন করা যেতে পারে।
- ঝালাই করা সমষ্টিগুলির জন্য, রাসায়নিক রচনা, টান বৈশিষ্ট্য, ঝালাইযোগ্যতা এবং পৃষ্ঠের পরিচ্ছন্নতার অগ্রাধিকার দেওয়া হয়
- বাঁকা অংশের জন্য, elongation, কঠোরতা, প্রাচীর পাতলা এবং বিভাগ বিকৃতি চেক করা হয়
- নিরাপত্তা সম্পর্কিত কাঠামোগত অংশগুলির জন্য, টান পরীক্ষা, সমতলতা পরীক্ষা, অতিস্বনক বা ঘূর্ণিজাল পরীক্ষা, মাত্রা রিপোর্ট এবং ট্র্যাকযোগ্য তাপ সংখ্যা সরবরাহ করা যেতে পারে
এই পরিদর্শন পরিকল্পনায় অপ্রয়োজনীয় পরীক্ষা এড়ানো হয় এবং সমাপ্ত উপাদানটির সমালোচনামূলক বৈশিষ্ট্যগুলি যাচাই করা হয় তা নিশ্চিত করা হয়।
| মানক ব্যবস্থা | প্রযোজ্য মানদণ্ড | সংক্ষিপ্ত বিবরণ |
|---|---|---|
| এএসটিএম | এএসটিএম এ৫৩/এ৫৩এম | সাইজহীন এবং ঝালাই কালো বা গরম ডুব galvanized ইস্পাত পাইপ; প্রধানত চাপ এবং যান্ত্রিক পাইপ বৃত্তাকার |
| এএসটিএম | এএসটিএম এ৫১৯ | কার্বন এবং লেগ ইস্পাত থেকে তৈরি মসৃণ যান্ত্রিক নল; কাস্টম প্রোফাইলের জন্য উপাদান ভিত্তি হিসেবে উপযুক্ত |
| এএসটিএম | এএসটিএম A369/A369M | উচ্চ তাপমাত্রা সেবা জন্য ভারী-প্রাচীর কাঠামো এবং ড্রিলিং কার্বন বা ferritic খাদ ইস্পাত পাইপ; একটি প্রচলিত ডিম্বাকৃতির নল মান নয় |
| EN | EN 10305-1 | নিয়ন্ত্রিত মাত্রা এবং পৃষ্ঠের গুণমানের সাথে ঠান্ডা টানা সুনির্দিষ্ট ইস্পাত টিউব |
| ডিআইএন | ডিআইএন ১৬২৯ | বিশেষ মানের প্রয়োজনীয়তার সাথে সিউমহীন বৃত্তাকার অ্যালাইড স্টীল টিউবগুলির জন্য ঐতিহাসিক স্পেসিফিকেশন |
| জেআইএস | JIS G3445 | যন্ত্রপাতি কাঠামোগত উদ্দেশ্যে কার্বন ইস্পাত নল |
| জিবি | GB/T 3639 | ঠাণ্ডা উত্তোলন বা ঠাণ্ডা ঘূর্ণিত যথার্থ ইস্পাত নল |
| গস্ট | জিওএসটি ৮৭৩৪ | পরিমাপ এবং প্রযুক্তিগত সরবরাহের প্রয়োজনীয়তা আচ্ছাদনকারী ঠান্ডা বিকৃত seamless ইস্পাত টিউব |
একটি ট্যাক্টর ক্যাবিন সুরক্ষা হেন্ডলিন তৈরির জন্য বিজোড় ওভাল ST52 ইস্পাত টিউব ব্যবহার করা যেতে পারে। ওভাল বিভাগটি একটি আরামদায়ক গ্রেপিং পৃষ্ঠ সরবরাহ করে, ক্যাবিন কাঠামো থেকে কম প্রজেকশন,এবং যখন প্রধান অক্ষ প্রধান লোডিং দিকের দিকে দৃষ্টি নিবদ্ধ করা হয় তখন বক্রতা প্রতিরোধের বৃদ্ধি.
এই পণ্যের জন্য, ক্রয় অঙ্কনটি টিউব প্রোফাইল, বাঁক ব্যাসার্ধ, বাঁকগুলির মধ্যে সোজা দৈর্ঘ্য, বাঁকানোর পরে অনুমোদিত সমতলতা, ওয়েল্ড জয়েন্টের অবস্থান, লেপ সিস্টেম,এবং চূড়ান্ত ফিক্সচার মাত্রা. টিউবটি বাঁকানোর পর ফাটল এবং অতিরিক্ত দেয়াল পাতলা হওয়ার জন্যও পরীক্ষা করা উচিত।
| গ্রেড | স্ট্যান্ডার্ড | C % | Si % | এম এন % | পি % ম্যাক্স। | S % Max. |
|---|---|---|---|---|---|---|
| এএসটিএম এ৫৩ গ্রেড এ | এএসটিএম এ৫৩/এ৫৩এম | 0.২৫ সর্বোচ্চ. | -- | 0.95 সর্বোচ্চ. | 0.050 | 0.045 |
| এএসটিএম এ৫৩ গ্রেড বি | এএসটিএম এ৫৩/এ৫৩এম | 0.30 সর্বোচ্চ. | -- | 1.20 সর্বোচ্চ. | 0.050 | 0.045 |
| ST35 | ডিআইএন ১৬২৯ | 0.17 সর্বোচ্চ. | 0.35 সর্বোচ্চ. | 0.40 মিনিট. | 0.040 | 0.040 |
| ST45 | ডিআইএন ১৬২৯ | 0.21 সর্বোচ্চ. | 0.35 সর্বোচ্চ. | 0.40 মিনিট. | 0.040 | 0.040 |
| ST52 | ডিআইএন ১৬২৯ | 0.২২ সর্বোচ্চ. | 0.55 সর্বোচ্চ. | 1.60 সর্বোচ্চ. | 0.040 | 0.040 |
| গ্রেড | স্ট্যান্ডার্ড | ন্যূনতম ফলন শক্তি | টান শক্তি | ন্যূনতম লম্বা |
|---|---|---|---|---|
| এএসটিএম এ৫৩ গ্রেড এ | এএসটিএম এ৫৩/এ৫৩এম | ২০৫ এমপিএ | ৩৩০ এমপিএ মিনিট | নমুনা এলাকা এবং স্ট্যান্ডার্ড সূত্র অনুযায়ী গণনা |
| এএসটিএম এ৫৩ গ্রেড বি | এএসটিএম এ৫৩/এ৫৩এম | 240 এমপিএ | ৪১৫ এমপিএ মিনিট | নমুনা এলাকা এবং স্ট্যান্ডার্ড সূত্র অনুযায়ী গণনা |
| ST35 | ডিআইএন ১৬২৯ | ২৩৫ এমপিএ | ৩৫০-৪৮০ এমপিএ | ২৫% |
| ST45 | ডিআইএন ১৬২৯ | ২৫৫ এমপিএ | ৪১০-৫৩০ এমপিএ | ২১% |
| ST52 | ডিআইএন ১৬২৯ | ৩৫৫ এমপিএ | ৫০০-৬৫০ এমপিএ | ২১% |
-
