উপাদান: | ইনকোয়াল টিউব অস্টেনটিক স্টেইনলেস স্টীল | গ্রেড: | টিপি 304, টিপি 316 |
---|---|---|---|
درجه: | সীমাহীন এবং ঢালাই | উত্পাদনের: | ঠান্ডা ফিনিস এবং ঢালাই |
লক্ষণীয় করা: | inconel 718 tube,inconel 601 tube |

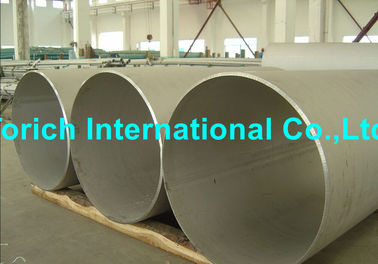

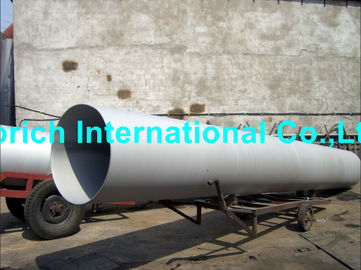

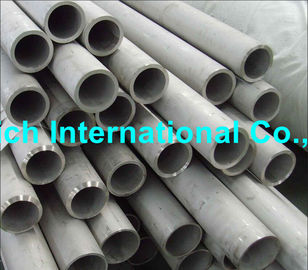

ASTM A688 ওয়েস্টেড অস্টেনিটিক স্টেইনলেস স্টীল ফিডওয়াটার হিটার টিউব
আকার পরিসীমা: OD: 4.0-230mm WT: 1-30mm এল: গ্রাহকের প্রয়োজন অনুযায়ী
যান্ত্রিক প্রয়োজন | |||||||||
শ্রেণী: | TP304 | TP304L | TP304LN | TP316 | TP316L | TP316LN | TP316LN | TPXM-29 | TP304N |
UNS | S30400 | S30403 | S30453 | S31600 | S31603 | S31653 | S31653 | S24000 | S30451 |
সি, সর্বোচ্চ | 0.08 | 0,035 | 0,035 | 0,080 | 0,035 | 0,035 | 0,035 | 0.08 | 0,080 |
এমএন, সর্বোচ্চ | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 11.5-14.5 | 2.00 |
পি, সর্বোচ্চ | 0,045 | 0,045 | 0,045 | 0,045 | 0,045 | 0,045 | 0,045 | 0,060 | 0,045 |
এস, সর্বোচ্চ | 0,030 | 0,030 | 0,030 | 0,030 | 0,030 | 0,030 | 0,030 | 0,030 | 0,030 |
সি, সর্বোচ্চ | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
এন | 18.0-20.0 | 18.0-20.0 | 18.0-20.0 | 16.0-18.0 | 16.0-18.0 | 16.0-18.0 | 16.0-18.0 | 17.0-19.0 | 18.0-20.0 |
কোটি | 8.0-11.0 | 8.0-13.0 | 8.0-12.0 | 11.0-14.0 | 10.0-14.0 | 11.0-14.0 | 11.0-14.0 | 2.3-3.7 | 8.0-18.0 |
মো | ... | ... | ... | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 | ... | ... |
নাইট্রোজেন | ... | ... | ... | ... | ... | ... | ... | ... | ... |
তামা | ... | ... | ... | ... | ... |
শ্রেণী: | TP316N | ... | ... | ... | ... |
UNS | S31651 | N08367 | N08926 | S31254 | S32654 |
সি, সর্বোচ্চ | 0,070 | 0,030 | 0,020 | 0,020 | 0,020 |
এমএন, সর্বোচ্চ | 2.00 | 2.00 | 2.00 | 1.00 | 2.0-4.0 |
পি, সর্বোচ্চ | 0,045 | 0,040 | 0,030 | 0,030 | 0,030 |
এস, সর্বোচ্চ | 0,030 | 0,030 | 0,010 | 0,100 | 0.005 |
সি, সর্বোচ্চ | 4.8-6.0 | 1.00 | 0.50 | 0.80 | 0.50 |
এন | 9.58.0 | 20.0-22.0 | 24.0-26.0 | 19.5-20.5 | 21.0-23.0 |
কোটি | 19.0-22.0 | 23.5-25.5 | 19.0-21.0 | 17.5-18.5 | 24.0-25.0 |
মো | 0.30-1.50 | 6.0-7.0 | 6.0-7.0 | 6.0-6.5 | 7.0-8.0 |
নাইট্রোজেন | ... | ... | ... | ... | 0.45-0.55 |
তামা | ... | ... | ... | 0.30-0.60 |
ত্বকের প্রয়োজনীয়তা | ||||||||
গ্রেড এবং ইউএনএস | প্রসার্য শক্তি মিনি Ksi [Mpa] | উত্পাদন শক্তি মিনি Ksi [Mpa] | প্রতান 2in বা 50mm মিনিট% | |||||
304, 316 S30400, S31600 | 75 [515] | 30 [205] | 35 | |||||
304L, 316L S30403, S31603 | 70 [485] | 25 [175] | 35 | |||||
মধ্যে xm-29 S24000 | 100 [690] | 55 [380] | 35 | |||||
304N, 316N S30451, S31651 | 80 [550] | 35 [240] | 20 | |||||
304LN, 316LN S30453, S31653 | 75 [515] | 30 [205] | 35 | |||||
N08367 t≤0.187 | 100 [690] | 45 [310] | 30 | |||||
N08367 t> 0.187 | 95 [655] | 45 [310] | 30 | |||||
N08926 | 94 [650] | 45 [310] | 35 | |||||
S31254 t≤0.187 | 100 [690] | 45 [310] | 35 | |||||
S21254 টি> 0.187 | 95 [655] | 45 [310] | 35 | |||||
S32654 | 120 [825] | 65 [450] | 40 |
মাত্রা অনুমতি permissations | |||||||||
গ্রুপ | আকার, বাইরের বাইরের, (মিমি) | ব্যাসার্ধ বাইরের মধ্যে অনুমতিযোগ্য বৈচিত্র, ইন। [মিমি] | WT মধ্যে অনুমতিযোগ্য পরিবর্তন,% | কাট দৈর্ঘ্যের মধ্যে অনুমতিযোগ্য পরিবর্তন, [মিমি] উপর নীচে | |||||
1 | পর্যন্ত 1/2 (12.7), excl | ± 0.005 [0.13] | ± 15 | 1/8 [3] | 0 | ||||
2 | 1/2 থেকে 1 1/2 (1২.7 থেকে 38.1 এক্সক্লুসিভ | ± 0.005 [0.13] | ± 10 | 1/8 [3] | 0 | ||||
3 | 1 1/2 থেকে 3 1/2 (38.1 থেকে 88.9 এক্সক্লুসিভ | ± 0,010 [0.25] | ± 10 | 3/16 [5] | 0 | ||||
4 | 3 1/2 থেকে 5 1/2 (88.9 থেকে 139.7 এক্সক্লুসিভ | ± 0.015 [0.38] | ± 10 | 3/16 [5] | 0 | ||||
5 | 5 1/2 থেকে 5 1/2 (139.7 থেকে 230.2 এক্সক্লুসিভ | ± 0,030 [0.76] | ± 10 | 3/16 [5] | 0 |
