উপাদান উপাদান: | কার্বন ইস্পাত, স্টেইনলেস স্টিল, মিশ্র ইস্পাত | আদর্শ: | কেএল, এল, এল, এইচ |
---|---|---|---|
আয়তন: | ওডি: 16-140 মিমি ডাব্লুটি: 2-10 মিমি | আবেদন: | এয়ার কুলার, ফায়ার হিটার ইত্যাদি |
এমটিসি: | En10204.3.2B | লম্বা: | 1-25m |
লক্ষণীয় করা: | 2 মিমি হিট এক্সচেঞ্জার টিউব,2 মিমি ফিন্ড টিউব হিট এক্সচেঞ্জার,হিট এক্সচেঞ্জার টিউব টরিচ |

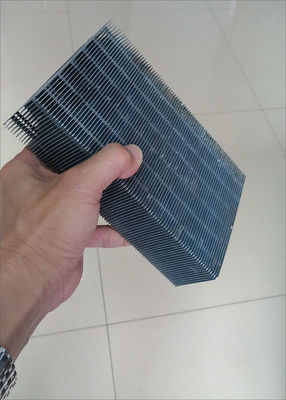

Finned টিউব উপবৃত্তাকার প্রকার সমতল টিউব তাপ এক্সচেঞ্জার হেলিকাল Finned টিউব

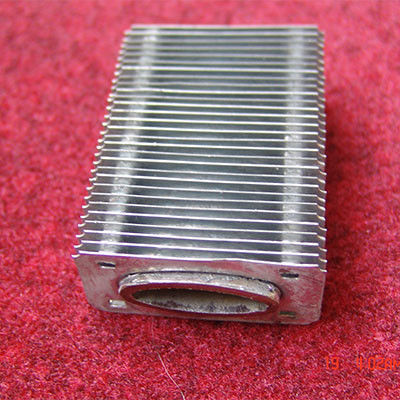

উপবৃত্তাকার ফিন্ড টিউব [1] একটি তাপের বিনিময় উপাদান যা একটি বেস টিউব উপবৃত্তাকার নল এবং বাইরের পাখনা দ্বারা গঠিত।সাধারণগুলি হল উপবৃত্তাকার আয়তক্ষেত্রাকার পাখনা টিউব, উপবৃত্তাকার উপবৃত্তাকার পাখনা নল, উপবৃত্তাকার বৃত্তাকার পাখনা টিউব, সর্পিল উপবৃত্তাকার সমতল টিউব, উপবৃত্তাকার এইচ আকৃতির পাখনা টিউব ইত্যাদি।ওভাল ফিন্ড টিউবগুলি গোলাকার ফিন্ড টিউবগুলির উচ্চতর পারফরম্যান্সের কারণে মনোযোগ পাচ্ছে।বর্তমানে, উপবৃত্তাকার ফিন্ড টিউবগুলি ইথিলিন এবং তেল পরিশোধনের মতো শিল্প ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়েছে।উপবৃত্তাকার ফিন্ড টিউব তাপ বিনিময় সরঞ্জামগুলিতে একটি উচ্চ-দক্ষতা তাপ বিনিময় উপাদান হিসাবে ব্যবহৃত হয়।টিউবের বাইরে ছোট প্রবাহ প্রতিরোধ এবং উচ্চ তাপ বিনিময় দক্ষতা তাপ বিনিময় সরঞ্জামকে কমপ্যাক্ট, লাইটওয়েট, দক্ষ এবং ক্ষুদ্রাকৃতির করে তোলে।যদিও তাদের গবেষণায় অনেক ফলাফল অর্জিত হয়েছে, এখনো অনেক গবেষণার কাজ বাকি আছে।
টিউব দৈর্ঘ্য:গ্রাহকের দ্বারা

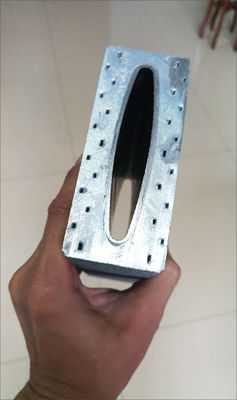

টিউব ক্রস-বিভাগ মাত্রা:36 এক্স 14 (মিমি এক্স মিমি)
টিউব প্রাচীর বেধ:2 মিমি
ফিন টিউব ক্রস-সেকশনমাত্রা: 55 এক্স 26 (মিমি এক্স মিমি)
ফিন বেস বেধ:0.3 মিমি
ফিন পিচ: 2.4 মিমি (416 ফিন/মি)
টিউব উপাদান:10 # (চায়না টিউব)
ফিন উপাদান:এসপিসিসি
বৈশিষ্ট্য:
(1) রাউন্ড-টিউব ফিন্ড টিউবগুলির সাথে তুলনা করে, ডিম্বাকৃতির ফিন্ড টিউবগুলি কমপ্যাক্ট লেআউট অর্জন করা সহজ, যা পুরো হিট এক্সচেঞ্জারের সামগ্রিক ভলিউম হ্রাস করে, যার ফলে পদচিহ্ন হ্রাস পায়।
(2) উপবৃত্তাকার ফিন্ড টিউবের আকৃতির বৈশিষ্ট্যের কারণে, বায়ু পার্শ্ব প্রতিরোধের ছোট, এবং তরল মধ্যে তাপ স্থানান্তর সহগ বৃদ্ধি করা হয়;নলের মধ্যে তাপ প্রতিরোধের তুলনামূলকভাবে ছোট, যা নলের মধ্যে তরলের তাপ স্থানান্তর বৃদ্ধি করে।
(3) একটি উপবৃত্তাকার ফিন্ড টিউবের তাপ স্থানান্তর এলাকা একই ক্রস-সেকশনাল এরিয়াযুক্ত একটি গোলাকার নলের চেয়ে বড়।এর কারণ হল উপবৃত্তাকার নলের তাপ স্থানান্তরের পরিধি অপেক্ষাকৃত দীর্ঘ একই ক্রস-সেকশনাল এলাকার নিচে।
(4) সর্বাধিক ব্যবহৃত উপবৃত্তাকার পাখনা নলটি আয়তক্ষেত্রাকার ইস্পাত পাখনা, যার উচ্চ শক্তি রয়েছে এবং বেস টিউব শীতকালে জমাট বাঁধতে এবং ফাটল ধরার জন্য উপযুক্ত নয় এবং দীর্ঘ সেবা জীবন রয়েছে।
(5) যেহেতু উপবৃত্তাকার ফিন্ড টিউবকে আরো সংক্ষিপ্তভাবে সাজানো যায়, তাই টিউবের সামনের সারি পিছনের সারির উপর বেশি প্রভাব ফেলে।টিউবের বাইরের প্রবাহ প্রতিরোধ কমাতে টিউবের পিছনের সারির ফিন স্পেসিং বাড়ানো যেতে পারে, কিন্তু টিউব সারির সংখ্যা খুব বেশি হওয়া উচিত নয়।।
