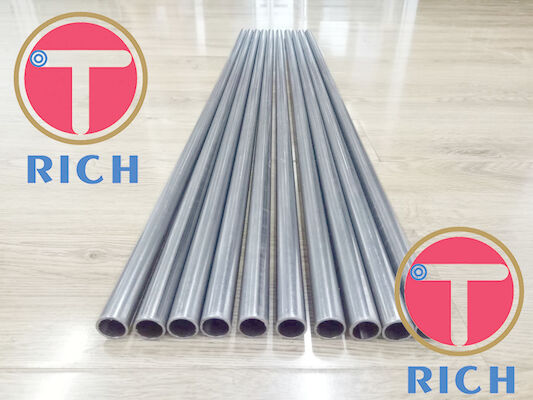

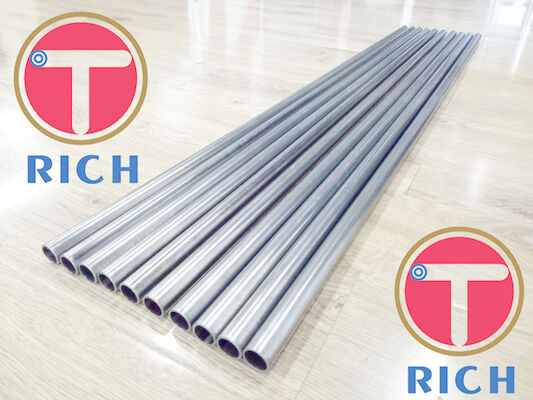

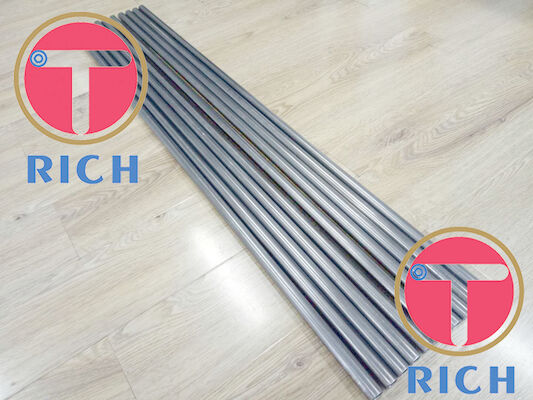

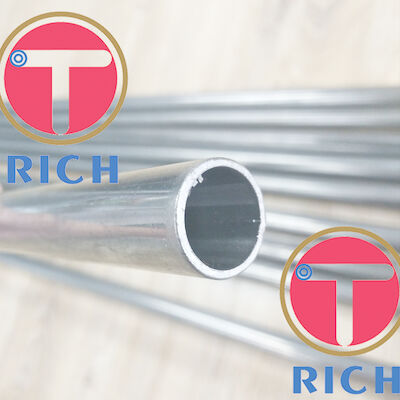

উচ্চ চাপ পরিষেবা পরিষেবা এক্সচেঞ্জার টিউব জন্য ASTM A672 বৈদ্যুতিক-ফিউশন-ঝালাই ইস্পাত পাইপ
ব্যাপ্তি
এই স্পেসিফিকেশনটি স্টিলের পাইপকে কভার করে: ফিলার ধাতু যুক্ত বৈদ্যুতিক-ফিউশন-ldালাইযুক্ত, বেশ কয়েকটি বিশ্লেষণ এবং শক্তি স্তরের চাপ-পাত্রের মানের প্লেট থেকে গড়া এবং মাঝারি তাপমাত্রায় উচ্চ-চাপ পরিষেবার জন্য উপযুক্ত eat পুনরায় চিকিত্সা প্রয়োজন হতে পারে নাও হতে পারে কাঙ্ক্ষিত বৈশিষ্ট্য অর্জন করতে বা প্রযোজ্য কোডের প্রয়োজনীয়তাগুলি মেনে চলার জন্য testing
আকার পরিসীমা
OD≥400 মিমি
WT≤75 মিমি
নির্দেশিত তথ্যাদি
এএসটিএম মানক:
চাপ ভেসেলগুলির জন্য ইস্পাত প্লেটের সাধারণ প্রয়োজনীয়তার জন্য A20 / A20M নির্দিষ্টকরণ ification
ইস্পাত পণ্যগুলির যান্ত্রিক পরীক্ষার জন্য A370 টেস্ট পদ্ধতি এবং সংজ্ঞা
স্টিল প্লেটের স্ট্রেট-বিম আল্ট্রাসোনিক পরীক্ষার জন্য A435 / A435M নির্দিষ্টকরণ
বিশেষায়িত কার্বন এবং এলোয় স্টিল পাইপের সাধারণ প্রয়োজনীয়তার জন্য A530 / A530M নির্দিষ্টকরণ
A5771A577M ইস্পাত প্লেটগুলির অতিস্বনক কোণ-মরীচি পরীক্ষার জন্য নির্দিষ্টকরণ
বিশেষ অ্যাপ্লিকেশনগুলির জন্য রোলড স্টিল প্লেটগুলির স্ট্রেট-বিম অতিস্বনক পরীক্ষার জন্য A578 / A578M নির্দিষ্টকরণ
শুকনো গুঁড়া চৌম্বকীয় কণা পরিদর্শন জন্য E109 পদ্ধতি;ই 709 দ্বারা প্রতিস্থাপন (1981 প্রত্যাহার) 4
ভিজা চৌম্বকীয় কণা পরিদর্শন জন্য E138 পদ্ধতি;ই 709 দ্বারা প্রতিস্থাপন (1981 প্রত্যাহার) 4
E110 পোর্টেবল কঠোরতা পরীক্ষকগণ দ্বারা ধাতব পদার্থের দৃ .়তা কঠোরতার জন্য টেস্ট পদ্ধতি
E165 সাধারণ শিল্পের জন্য তরল প্রবেশকারী পরীক্ষার জন্য অনুশীলন
চৌম্বকীয় কণা পরীক্ষার জন্য E709 গাইড
2.1.1 প্লেট ইস্পাত বিশেষ উল্লেখ (টেবিল 1)
প্রেসার ভেসেল প্লেটস, অ্যালোয় স্টিল, মলিবডেনামের জন্য A204 / A204M নির্দিষ্টকরণ ification
চাপ ভ্যাসেল প্লেট, কার্বন ইস্পাত, নিম্ন- এবং মধ্যবর্তী-টেনসিল শক্তি জন্য A285 / A285M নির্দিষ্টকরণ
প্রেসার ভেসেল প্লেট, কার্বন ইস্পাত, ম্যাঙ্গানিজ সিলিকনের জন্য A299 / A299M নির্দিষ্টকরণ
A302 / A302M প্রেসার ভেসেল প্লেটস, অ্যালোয় স্টিল, ম্যাঙ্গানিজ-মলিবডেনুম্যান্ডমঙ্গানিজ-মলিবডেনাম-নিকেলের জন্য নির্দিষ্টকরণ
মধ্যবর্তী এবং উচ্চ-তাপমাত্রা পরিষেবার জন্য প্রেসার ভেসেল প্লেট, কার্বন ইস্পাত, জন্য A515 / A515M নির্দিষ্টকরণ
A516 / A516M প্রেসার ভেসেল প্লেটগুলির জন্য, কার্বন ইস্পাত, মাঝারি ও নিম্ন-তাপমাত্রা পরিষেবার জন্য
প্রেসার ভেসেল প্লেট, এলোয় ইস্পাত, নিবিড় এবং টেম্পারেড, ম্যাঙ্গানিজ-মলিবডেনম এবং ম্যাঙ্গানিজ-মলিবডেনাম-নিকেলের জন্য A533 / A533M নির্দিষ্টকরণ
প্রেসার ভেসেল প্লেট, তাপ-চিকিত্সা, কার্বন-ম্যাঙ্গানিজ সিলিকন স্টিলের জন্য A537 / A537M নির্দিষ্টকরণ
প্লেট স্পেসিফিকেশন
| পাইপ গ্রেড |
স্টিলের ধরণ |
এএসটিএম স্পেসিফিকেশন |
| না |
শ্রেণী |
| এ 45 |
প্লেট কার্বন |
এ 285 / এ 285 এম |
ক |
| এ 50 |
প্লেট কার্বন |
এ 285 / এ 285 এম |
খ |
| এ 55 |
প্লেট কার্বন |
এ 285 / এ 285 এম |
গ |
| বি 60 |
প্লেট কার্বন, নিহত |
এ 515 / এ 515 এম |
60 |
| বি 65 |
প্লেট কার্বন, নিহত |
এ 515 / এ 515 এম |
65 |
| বি 70 |
প্লেট কার্বন, নিহত |
এ 515 / এ 515 এম |
70 |
| সি 55 |
প্লেট কার্বন, হত্যা, সূক্ষ্ম শস্য |
A516 / A516M |
55 |
| সি 60 |
প্লেট কার্বন, হত্যা, সূক্ষ্ম শস্য |
A516 / A516M |
60 |
| সি 65 |
প্লেট কার্বন, হত্যা, সূক্ষ্ম শস্য |
A516 / A516M |
65 |
| সি 70 |
প্লেট কার্বন, হত্যা, সূক্ষ্ম শস্য |
A516 / A516M |
70 |
| ডি 70 |
ম্যাঙ্গানিজ-সিলিকন-নর্মালাইজড |
এ 573 / এ 573 এম |
ক্ল -১ |
| ডি 80 |
ম্যাঙ্গানিজ-সিলিকন-কিউ এবং টি |
এ 573 / এ 573 এম |
ক্ল -২ |
| এইচ 75 |
ম্যাঙ্গানিজ-মলিবেডেনাম-নরমালাইজড |
এ 302 / এ 302 এম |
ক |
| এইচ 80 |
ম্যাঙ্গানিজ-মলিবেডেনাম-নরমালাইজড |
এ 302 / এ 302 এম |
বি, সি বা ডি |
| জে 80 |
ম্যাঙ্গানিজ-মলিবেডেনাম-কিউ এবং টি |
A533 / A533M |
সিএল -১ বি |
| জে 90 |
ম্যাঙ্গানিজ-মলিবেডেনাম-কিউ এবং টি |
A533 / A533M |
Cl-2B |
| জে 100 |
ম্যাঙ্গানিজ-মলিবেডেনাম-কিউ এবং টি |
A533 / A533M |
সিএল -3 বি |
| এল 65 |
মলিবডেনাম |
এ 204 / এ 204 এম |
ক |
| এল 70 |
মলিবডেনাম |
এ 204 / এ 204 এম |
খ |
| L75 |
মলিবডেনাম |
এ 204 / এ 204 এম |
গ |
| এন 75 |
ম্যাঙ্গানিজ-সিলিকন |
এ 299 / এ 299 এম |
ক |
পরীক্ষা
টেনশন টেস্ট, ট্রান্সভার্স-গাইডেড-ঝালাই-বেন্ড টেস্ট, প্রেসার টেস্ট
তাপ চিকিত্সা পরামিতি
| পাইপ গ্রেড |
স্পেসিফিকেশন এবং গ্রেড |
পোস্ট-ওয়েল্ড হিট-ট্রিট
তাপমাত্রার ব্যাপ্তি, ℉ (℃)
|
তাপমাত্রা স্বাভাবিককরণ, সর্বোচ্চ, ℉ (℃) |
শোধন তাপমাত্রা, সর্বাধিক, ℉ (℃) |
উত্তেজনাপূর্ণ তাপমাত্রা, মিনিট, ℉ (℃) |
| এ 45 |
এ 285 এ |
1100-1250 [590-680] |
1700 [925] |
... |
... |
| এ 50 |
এ 285 বি |
1100-1250 [590-680] |
1700 [925] |
... |
... |
| এ 55 |
A285C |
1100-1250 [590-680] |
1700 [925] |
... |
... |
| বি 60 |
A515-60 |
1100-1200 [590-650] |
1750 [950] |
... |
... |
| বি 65 |
A515-65 |
1100-1200 [590-650] |
1750 [950] |
... |
... |
| বি 70 |
A515-70 |
1100-1200 [590-650] |
1750 [950] |
... |
... |
| সি 55 |
A516-55 |
1100-1200 [590-650] |
1700 [925] |
1650 [900] |
১১০০ [৫৯০] |
| সি 60 |
A516-60 |
1100-1200 [590-650] |
1700 [925] |
1650 [900] |
১১০০ [৫৯০] |
| সি 65 |
A516-65 |
1100-1200 [590-650] |
1700 [925] |
1650 [900] |
১১০০ [৫৯০] |
| সি 70 |
A516-70 |
1100-1200 [590-650] |
1700 [925] |
1650 [900] |
১১০০ [৫৯০] |
| ডি 70 |
A537-Cl 1 |
1100-1250 [590-680] |
1700 [925] |
... |
... |
| ডি 80 |
A537-Cl 2 |
1100-1250 [590-680] |
... |
1650 [900] |
১১০০ [৫৯০] |
| এইচ 75 |
এ 302-এ |
1100-1250 [590-680] |
1800 [980] |
... |
১১০০ [৫৯০] |
| এইচ 80 |
A302-B,
সি বা ডি
|
1100-1250 [590-680] |
1800 [980] |
... |
১১০০ [৫৯০] |
| জে 80 |
A533-Cl 1C |
1100-1250 [590-680] |
... |
1800 [980] |
১১০০ [৫৯০] |
| জে 90 |
A533-Cl 2C |
1100-1250 [590-680] |
... |
1800 [980] |
১১০০ [৫৯০] |
| জে 100 |
A533-Cl 3C |
1100-1250 [590-680] |
... |
1800 [980] |
১১০০ [৫৯০] |
| এল 60 |
এ 204 এ |
1100-1200 [590-650] |
... |
... |
... |
| এল 70 |
এ 204 বি |
1100-1200 [590-650] |
... |
... |
... |
| L75 |
A204C |
1100-1200 [590-650] |
... |
... |
... |
| এন 75 |
এ 299 এ |
1100-1200 [590-650] |
1700 [925] |
... |
... |
পরিপূরক প্রয়োজনীয়তা
1. টেনশন এবং বেন্ড টেস্ট
- চার্পি ভি-খাঁজ পরীক্ষা (পাইপ জন্য নামমাত্র প্রাচীর বেধ সঙ্গে 1/2 ইন। [13 মিমি] এবং আরও বেশি)
- কঠোরতা পরীক্ষা
- পণ্য বিশ্লেষণ
- ধাতবগ্রাফি
- বেস ধাতু চৌম্বকীয় কণা পরীক্ষা
- ঝালাই ধাতব চৌম্বকীয় কণা পরীক্ষা
- বেস ধাতব তরল প্রবেশদ্বার পরীক্ষা
- ওয়েল্ড মেটাল এর তরল প্রবেশমূলক পরীক্ষা
- ফ্ল্যাট প্লেট-ইউটি 1 এর সরল রশ্মি আল্ট্রাসোনিক পরীক্ষা
- ফ্ল্যাট প্লেট-ইউটি 2 এর স্ট্রেট বিম আল্ট্রাসোনিক পরীক্ষা
- অ্যাঙ্গেল-বিম আল্ট্রাসোনিক পরীক্ষা (2 ইঞ্চি থেকে কম প্লেট। [50 মিমি] পুরু) -উইটি 3
