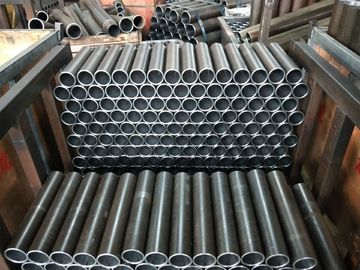

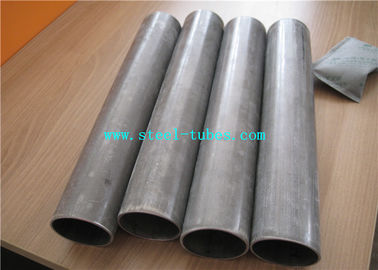

EN10305-2 মোটরসাইকেল শক Absorbers জন্য ডম পাইপ
EN10305-2 ঢালাই স্পষ্টতা ঠান্ডা আঁকা ইস্পাত টিউব
অ্যাপ্লিকেশন: অটো শিল্পের জন্য / যন্ত্রপাতি ব্যবহারের জন্য / তেল সিলিন্ডার টিউব / মোটরসাইকেল শক absorber

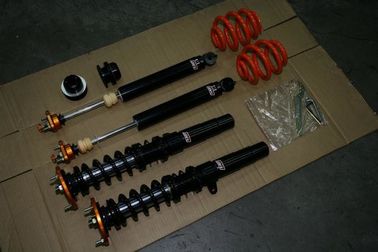

অটো শক absorber অভ্যন্তরীণ সিলিন্ডার / টেলিস্কোপিক সিলিন্ডার
আকার পরিসীমা: ওডি: 6-350 মিমি WT: 1-35 মিমি এল: সর্বোচ্চ 12000 মিমি

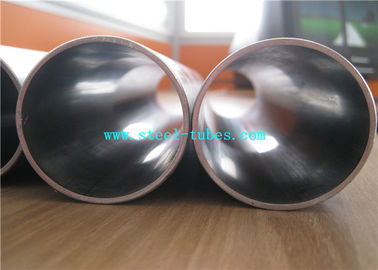

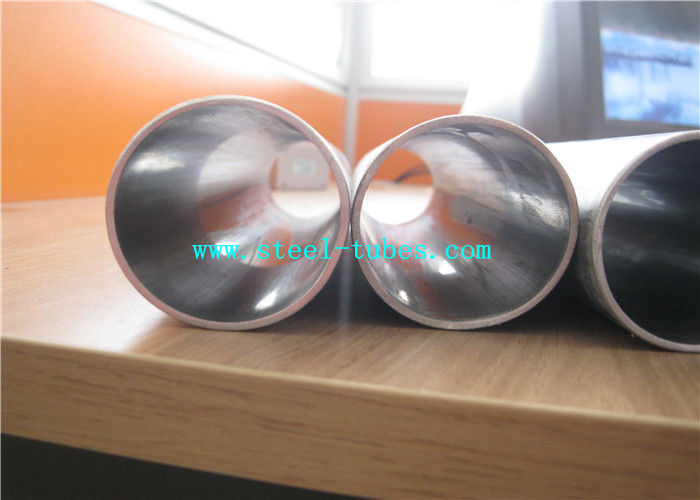

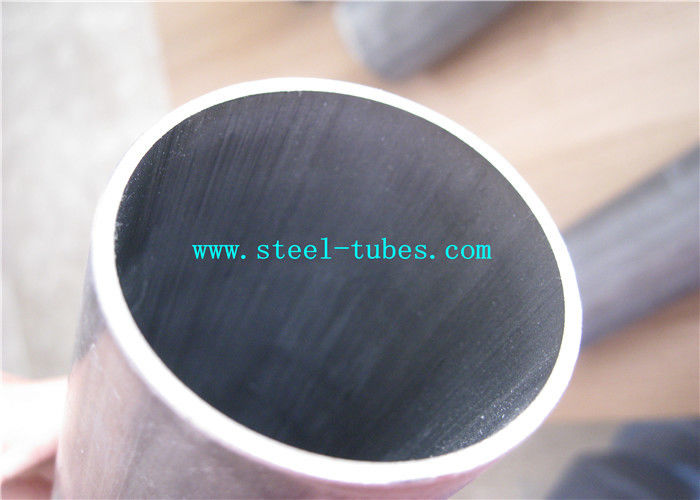

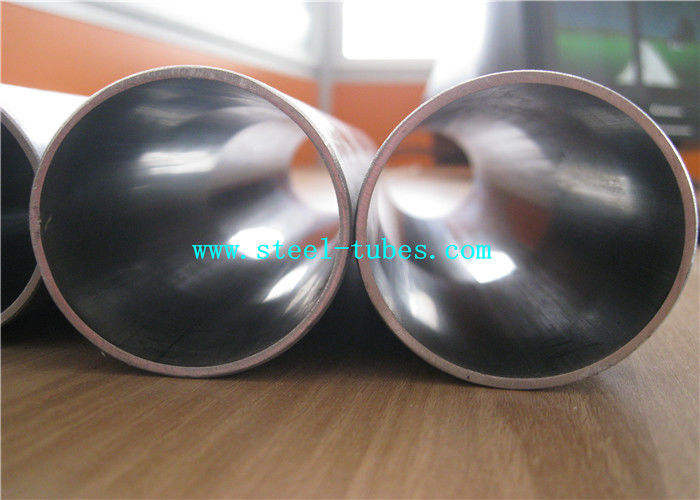

চরিত্রগত: মসৃণ আইডি সহনশীলতা এবং রুক্ষতা সঙ্গে উচ্চ নির্ভুলতা
ইস্পাত গ্রেড এবং রাসায়নিক রচনা
| ইস্পাত গ্রেড | সি | যদি | MN | পি | এস |
| ইস্পাত নাম | ইস্পাত সংখ্যা | সর্বোচ্চ | সর্বোচ্চ | সর্বোচ্চ | সর্বোচ্চ | সর্বোচ্চ |
| E155 | 1,0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 |
| E195 | 1,0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 |
| E235 | 1,0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 |
| E275 | 1,0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 |
| E355 | 1,0580 | 0.22 | 0.35 | 1.60 | 0.025 | 0.025 |
| কক্ষ তাপমাত্রায় যান্ত্রিক বৈশিষ্ট্য |
| ইস্পাত গ্রেড | বিলি বিন্দু জন্য নূন্যতম মান বি |
| ইস্পাত নাম | (+ + CC) | (+ + LCC) | (+ + এসআর) | (+ + AD) | (Ctrl + N) |
| আরএম এমপিএ | একটি% | আরএম এমপিএ | একটি% | আরএম এমপিএ | Reh এমপিএ | একটি% | আরএম এমপিএ | একটি% | আরএম এমপিএ | Rehee Mpa | একটি% |
| E155 | 1,0033 | 400 | 6 | 350 | 10 | 350 | 245 | 18 | 260 | 28 | 270-410 | 155 | 28 |
| E195 | 1,0034 | 420 | 6 | 370 | 10 | 370 | 260 | 18 | 290 | 28 | 300-440 | 195 | 28 |
| E235 | 1,0308 | 490 | 6 | 440 | 10 | 440 | 325 | 14 | 315 | 25 | 340-480 | 235 | 25 |
| E275 | 1,0225 | 560 | 5 | 510 | 8 | 510 | 375 | 12 | 390 | 21 | 410-550 | 275 | 21 |
| E355 | 1,0580 | 640 | 4 | 590 | 6 | 590 | 435 | 10 | 450 | 22 | 490-630 | 355 | 22 |
aRm: প্রসার্য শক্তি; ReH: উপরের ফলন শক্তি; একটি: হাড় ভেঙ্গে পরে
খ 1 এমপিএ = 1 এন / মিমি 2
সি চূড়ান্ত পাসে ঠান্ডা কাজের ডিগ্রী উপর নির্ভর করে ফলন শক্তি প্রায় প্রসার্য শক্তি হিসাবে উচ্চ হতে পারে।
গণনার উদ্দেশ্যে নিম্নলিখিত সম্পর্কগুলি সুপারিশ করা হয়:
প্রসবের অবস্থা জন্য + সি: ReH ≥0.8 আরএম
প্রসবের অবস্থা + এলসি: ReH ≥0.7 আরএম
ঘ হিসাবের উদ্দেশ্যে নিম্নলিখিত সম্পর্কের সুপারিশ করা হয়: ReH≥0.5Rm
ই বাইরের বাইরের ব্যাসের জন্য ≤30 মিমি এবং প্রাচীর বেধ ≤3 মিমি রিহ ন্যূনতম মানগুলি এই টেবিলের প্রদত্ত মানগুলির চেয়ে 10 এমপিএ কম।
নোট: গ্রাহক অনুরোধ অনুযায়ী, বিশেষ ইস্পাত গ্রেড পাওয়া যায়।
আবেদন করার জন্য:
মান নিয়ন্ত্রণ
1 ~ আসন্ন কাঁচা মাল পরিদর্শন
2 ~ কাঁচা মাল পৃথকীকরণ ইস্পাত গ্রেড মিশ্রণ আপ এড়াতে
3 ~ ঠান্ডা অঙ্কন জন্য তাপীকরণ এবং হ্যামারিং শেষ
4 ~ ঠান্ডা অঙ্কন এবং ঠান্ডা ঘূর্ণায়মান, লাইন পরিদর্শন
5 ~ তাপ চিকিত্সা, + A, + SRA, + LC, + N, Q + T
6 ~ নির্দিষ্ট দৈর্ঘ্য-শেষ পরিমাপ পরিমাপ সোজা-কাটিং
7 ~ প্রসার্য শক্তি, ফলন ক্ষমতা, বর্ধন, কঠোরতা, প্রভাব, Mictrostruture ইত্যাদি সঙ্গে নিজস্ব ল্যাব মধ্যে মেশিন পরীক্ষা
8 ~ প্যাকিং এবং স্টকিং।
আমাদের ইস্পাত টিউব 100% মাত্রিক চেক করা হয়
আমাদের ইস্পাত টিউবগুলির 100% চক্ষুগতভাবে নিশ্চিত করা হয়েছে যে তাদের নিখুঁত পৃষ্ঠ অবস্থা এবং কোনও পৃষ্ঠের ত্রুটি নেই।
100% EDdy বর্তমান পরীক্ষা এবং অনুদৈর্ঘ্য এবং ট্রান্সভার্সাল ত্রুটি দূরীকরণ ultrosonic পরীক্ষা।
EN10305-2 যান্ত্রিক / স্বয়ংক্রিয়তা অ্যাপ্লিকেশন জন্য স্পষ্টতা ঠান্ডা ড্রাইনযুক্ত ইস্পাত টিউব সঙ্গে ঢালাই ইস্পাত টিউব
EN10305-2 ঢালাই স্পষ্টতা ঠান্ডা আঁকা ইস্পাত টিউব
অ্যাপ্লিকেশন: অটো শিল্পের জন্য / যন্ত্রপাতি ব্যবহারের জন্য / তেল সিলিন্ডার টিউব / মোটরসাইকেল শক অ্যাবসোবার্গার, অভ্যন্তরীণ সিলিন্ডার / টেলিস্কোপিক সিলিন্ডার
দ্রুত বিস্তারিত:
আকার পরিসীমা: ওডি: 6-350 মিমি WT: 1-35 মিমি এল: সর্বোচ্চ 12000 মিমি
ইস্পাত গ্রেড: E195, E237, E275, E355,
বর্ণনা:
ERW + DOM
টিউব বৈদ্যুতিক ঢালাই প্রাক টিউব থেকে ঠান্ডা অঙ্কন বা অন্যান্য উপযুক্ত প্রক্রিয়া দ্বারা নির্মিত হয়।
টিউবগুলি প্রাক-টিউব গঠনের পূর্বে ফ্ল্যাট ঘূর্ণিত রেখাচিত্রমালাগুলির দৈর্ঘ্য যোগ করার জন্য ব্যবহৃত ঢালাই অন্তর্ভুক্ত নয়
বর্ণনা:
গরম বা ঠান্ডা ঘূর্ণিত ইস্পাত থেকে তৈরি যান্ত্রিক টিউবিং।
যান্ত্রিক পাইপ হিসাবে ব্যবহার করার জন্য বৈদ্যুতিক-প্রতিরোধের-ঢালাই কম কার্বন ইস্পাত টিউবিং আবরণ
সুবিধা:
ভাল মনোযোগ, seamless তুলনায় ভাল দাম।
ইস্পাত গ্রেড এবং রাসায়নিক রচনা
| ইস্পাত গ্রেড | সি | যদি | MN | পি | এস |
| ইস্পাত নাম | ইস্পাত সংখ্যা | সর্বোচ্চ | সর্বোচ্চ | সর্বোচ্চ | সর্বোচ্চ | সর্বোচ্চ |
| E155 | 1,0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 |
| E195 | 1,0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 |
| E235 | 1,0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 |
| E275 | 1,0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 |
| E355 | 1,0580 | 0.22 | 0.35 | 1.60 | 0.025 | 0.025 |
| কক্ষ তাপমাত্রায় যান্ত্রিক বৈশিষ্ট্য |
| ইস্পাত গ্রেড | ডেলিভারি শর্ত AB জন্য ন্যূনতম মান |
| ইস্পাত নাম | (+ + CC) | (+ + LCC) | (+ + এসআর) | (+ + AD) | (Ctrl + N) |
RM এমপিএ | একটি% | RM এমপিএ | একটি% | RM এমপিএ | ReH এমপিএ | একটি% | RM এমপিএ | একটি% | RM এমপিএ | Rehe এমপিএ | একটি% |
| E155 | 1,0033 | 400 | 6 | 350 | 10 | 350 | 245 | 18 | 260 | 28 | 270-410 | 155 | 28 |
| E195 | 1,0034 | 420 | 6 | 370 | 10 | 370 | 260 | 18 | 290 | 28 | 300-440 | 195 | 28 |
| E235 | 1,0308 | 490 | 6 | 440 | 10 | 440 | 325 | 14 | 315 | 25 | 340-480 | 235 | 25 |
| E275 | 1,0225 | 560 | 5 | 510 | 8 | 510 | 375 | 12 | 390 | 21 | 410-550 | 275 | 21 |
| E355 | 1,0580 | 640 | 4 | 590 | 6 | 590 | 435 | 10 | 450 | 22 | 490-630 | 355 | 22 |
aRm: প্রসার্য শক্তি; ReH: উপরের ফলন শক্তি; একটি: হাড় ভেঙ্গে পরে
খ 1 এমপিএ = 1 এন / মিমি 2
সি চূড়ান্ত পাসে ঠান্ডা কাজের ডিগ্রী উপর নির্ভর করে ফলন শক্তি প্রায় প্রসার্য শক্তি হিসাবে উচ্চ হতে পারে।
গণনার উদ্দেশ্যে নিম্নলিখিত সম্পর্কগুলি সুপারিশ করা হয়:
প্রসবের অবস্থা জন্য + সি: ReH ≥0.8 আরএম
প্রসবের অবস্থা + এলসি: ReH ≥0.7 আরএম
ঘ হিসাবের উদ্দেশ্যে নিম্নলিখিত সম্পর্কের সুপারিশ করা হয়: ReH≥0.5Rm
ই বাইরের বাইরের ব্যাসের জন্য ≤30 মিমি এবং প্রাচীর বেধ ≤3 মিমি রেহাই মিনিমীম মানগুলি এই টেবিলের প্রদত্ত মানগুলির চেয়ে 10 এমপিএ কম।
নোট: গ্রাহক অনুরোধ অনুযায়ী, বিশেষ ইস্পাত গ্রেড পাওয়া যায়।
অ্যাপ্লিকেশন:
অটো শিল্প / যন্ত্রপাতি ব্যবহারের জন্য / তেল সিলিন্ডার টিউব / মোটরসাইকেল শক Absorber
ভিতরের সিলিন্ডার / টেলিস্কোপিক সিলিন্ডার
প্রতিযোগিতামূলক সুবিধা:
বাও স্টিল থেকে কাঁচামাল ভাল উৎস।
পিও এবং চুক্তি অনুযায়ী প্রম্পট প্রসবের সময়।
মান এবং গ্রাহকের প্রয়োজন অনুযায়ী ঠিক উত্পাদন।
গ্রাহক সেবা জন্য অভিজ্ঞ রপ্তানি দল, 24 ঘন্টা মধ্যে দ্রুত উত্তর।

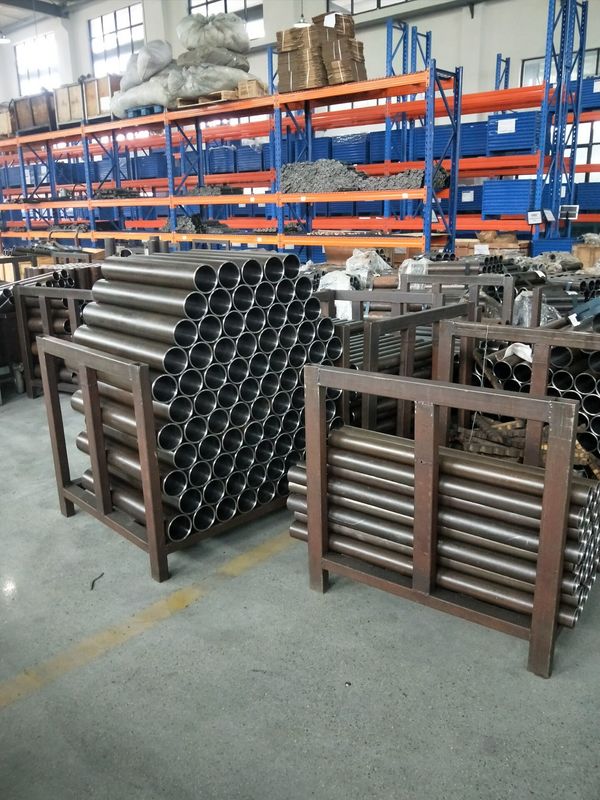

উৎপাদন কেন্দ্র:
পরীক্ষণ পদ্ধতি:
প্রসার্য পরীক্ষা
Flattening পরীক্ষা
ড্রিফট প্রসারিত পরীক্ষা
মাত্রিক পরিদর্শন
রুক্ষতা পরিমাপ
ভিসুয়াল পরীক্ষা
না ধ্বংসাত্মক পরীক্ষার
ক। অনুদৈর্ঘ্য imperfections জন্য পরীক্ষা-
- এডি বর্তমান পরীক্ষা - EN10246-3, স্তর E3
- অতিস্বনক টেস্টিং - EN10246-7, স্তর U3
খ। লিক-নিবিড়তা
- লিক-টাইটেশনের যাচাইয়ের জন্য নন-ডেস্ট্রাক্টিভ টেস্টিং EN10246-1 অনুযায়ী করা হবে
EN10305 সাধারণ শিরোনামের অধীনে নিম্নোক্ত অংশগুলির সাথে গঠিত "নির্ভুল অ্যাপ্লিকেশনের জন্য ইস্পাত টিউব - প্রযুক্তিগত বিতরণ শর্তাদি"
অংশ 1: সীমাহীন ঠান্ডা আঁকা টিউব
অংশ 2: ঢালাই ঠান্ডা ড্রানো টিউব
অংশ 3: ঢালাই ঠান্ডা আকারের টিউব
পার্ট 4: হাইড্রোলিক এবং বায়ুসংক্রান্ত শক্তি সিস্টেমের জন্য সিমলেস কোল্ড ড্রাইন টিউব
অংশ 5: ঢালাই এবং ঠান্ডা আকারের স্কয়ার এবং আয়তক্ষেত্রাকার টিউব
অংশ 6: জলবাহী এবং বায়ুসংক্রান্ত সিস্টেম সিস্টেমের জন্য ঢালাই কোল্ড ড্রাইন টিউব
আদর্শ রেফারেন্স:
EN10002-1, ধাতব উপকরণ - প্রসার্য পরীক্ষার - অংশ 1: পরিবেষ্টিত তাপমাত্রা পরীক্ষা পদ্ধতি
EN10020, ইস্পাত গ্রেড সংজ্ঞা এবং শ্রেণীবিভাগ
EN10021, ইস্পাত এবং লোহা পণ্য জন্য সাধারণ প্রযুক্তিগত ডেলিভারি প্রয়োজনীয়তা
EN10027-1, স্টিলের জন্য নকশা সিস্টেম - অংশ 1: ইস্পাত নাম, প্রধান প্রতীক
EN10027-2, ইস্পাত জন্য পদবিন্যাস সিস্টেম - পার্ট 2: সংখ্যাসূচক সিস্টেম
EN10052, লৌহঘটিত পণ্য জন্য তাপ চিকিত্সা পদ শব্দভাণ্ডার।
EN10204, ধাতব পণ্য - পরিদর্শন নথি ধরনের
EN10233, ধাতব পদার্থ - টিউব - Flattening টেস্ট
EN10234, ধাতব পদার্থ - টিউব - ড্রিফট প্রসারিত পরীক্ষা
EN10246-1, ইস্পাত টিউবগুলির নন-ডেস্ট্রাক্টিক টেস্টিং - পার্ট 1: সিমলেস এবং ওয়েলেডেডের স্বয়ংক্রিয় ইলেক্ট্রোম্যাগনেটিক টেস্টিং (submerged arc-welded ছাড়া) হাইড্রোলিক লিক-টাইটেশনের যাচাইয়ের জন্য ফেরোম্যাগনেটিক ইস্পাত টিউব
EN10246-3, ইস্পাত টিউবগুলির নন-ধ্বংসাত্মক পরীক্ষার - অংশ 3: সিমলেস এবং ওয়েলেডেডের স্বয়ংক্রিয় অড্ডি বর্তমান টেস্টিং (submerged arc-welded ছাড়া) ইস্পাত টিউবগুলি অসিদ্ধতার সনাক্তকরণের জন্য
EN10246-5, ইস্পাত টিউবগুলির নন-ডেস্ট্রাক্টিক টেস্টিং - অংশ 5: অনুদৈর্ঘ্য অসিদ্ধতার সনাক্তকরণের জন্য স্বয়ংক্রিয় পূর্ণ পেরিফেরাল চুম্বকীয় ট্রান্সডুসার / সমতল ও ঢালাইয়ের ফ্লাক্স ফুটো পরীক্ষার (ডুবে যাওয়া চাপ-ঢালাই পরিবাহিত করা) ফেরোম্যাগনেটিক ইস্পাত টিউব
EN10246-7, ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক পরীক্ষার - স্তর 1 এবং 2 নন-ডেস্ট্রাক্টিভ টেস্টিং কর্মীদের যোগ্যতা এবং যোগ্যতা।
EN ISO377, ইস্পাত এবং ইস্পাত পণ্য - অবস্থান এবং যান্ত্রিক পরীক্ষার জন্য নমুনা এবং পরীক্ষার টুকরা প্রস্তুতি (আইএসও 377: 1997)
EN ISO 2566-1, ইস্পাত - বর্ধিত মানগুলির রূপান্তর - অংশ 1: কার্বন এবং লো অ্যালয় স্টিলেস (EN102566-1: 1984)
EN 10168, আয়রন এবং ইস্পাত পণ্য - পরিদর্শন নথি - তালিকা এবং বিবরণ তালিকা
ENV10220, বিজোড় এবং ঢালাই ইস্পাত টিউব - মাত্রা দৈর্ঘ্য প্রতি মাত্রা এবং ভর
EN10266, ইস্পাত টিউব, জিনিসপত্র এবং কাঠামোগত ঠালা বিভাগ - পণ্য মান ব্যবহার করার জন্য সংজ্ঞা এবং প্রতীক
EN ISO 4287, জ্যামিতিক পণ্য বিশেষ উল্লেখ (GPS) - সারফেস টেক্সচার: প্রোফাইল পদ্ধতি - শর্তাদি, সংজ্ঞা এবং পৃষ্ঠ গঠন প্যারামিটারগুলি (ISO 4287: 1997)
