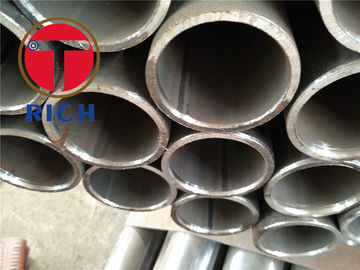

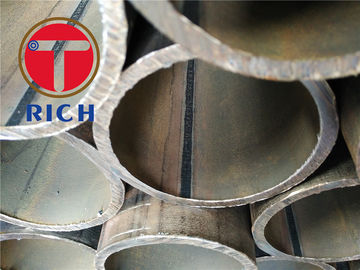

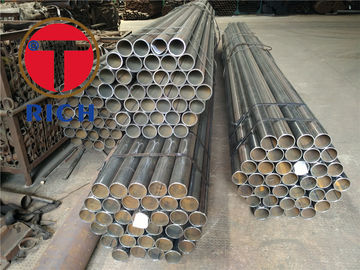

P235GH P265GH 16Mo3 Submerged চাপ অ অ্যালাই / খাদ ইস্পাত সঙ্গে ঢালাই ইস্পাত টিউবিং

EN10217-5 P235GH P265GH 16Mo3 অ্যালায়েড এবং অ্যালায়েড স্টিল সহ ডুবে যাওয়া আর্ক ওয়েল্ড স্টিল টিউব

EN10217-5 চাপের জন্য ঢালাই করা ইস্পাত নল - প্রযুক্তিগত সরবরাহের শর্তাবলী -
পঞ্চম অংশঃনির্দিষ্ট উচ্চ তাপমাত্রা বৈশিষ্ট্যযুক্ত ডুবে থাকা আর্ক welded অ-লিগারি এবং লেগারি ইস্পাত টিউব

উপাদানঃ
পুরোপুরি মরা ইস্পাত, ফাইন গ্রিন ইস্পাত একটি ferritic গ্রিন আকারের সঙ্গে.

ইস্পাতের নাম:
EN10027-1 এবং CR10260 অনুযায়ী

উৎপাদনঃ
এইচএফডব্লিউউচ্চ ফ্রিকোয়েন্সিতে ঝালাই
SAW ডুবানো আর্ক welded - দৈর্ঘ্য স্তর -এসএএইচএইচ
- হেলিক্যাল সিউম -এসএওএল

ওয়েল্ডিং পদ্ধতিঃ
EN10217-1 অনুযায়ী সাক্ষী এবং অনুমোদিত হয় নিমজ্জিত এবং ঝালাই ((SAW)) টিউবগুলির জন্য ওয়েল্ডিং পদ্ধতির পরীক্ষা এবং পরিদর্শন

চেহারা ও সাধারণঃ
ঢালাই এলাকায় ফাটল মুক্ত, ফিউশন অভাব এবং অনুপস্থিতি অনুপ্রবেশ
টিউবগুলি বাইরের পৃষ্ঠের ত্রুটি থেকে মুক্ত যা চাক্ষুষ পরীক্ষার মাধ্যমে সনাক্ত করা যায়।

ফাঁস-শক্ততাঃ

টিউবগুলি একটি হাইড্রোস্ট্যাটিক পরীক্ষা বা বৈদ্যুতিন চৌম্বকীয় পরীক্ষার জন্য ফাঁস-শক্ততার জন্য পাস করবে

অ-ধ্বংসাত্মক পরীক্ষাঃ

সমস্ত ইডব্লিউ এবং বিডব্লিউ টিউবগুলির ওয়েল্ড সিউমের পুরো দৈর্ঘ্যটি লংটিউডিয়াল ইনফেকশন সনাক্তকরণের জন্য একটি নন-ডিস্ট্রাক্টিভ পরীক্ষার সাপেক্ষে হবে

সমস্ত SAW টিউবগুলির সোল্ডিং সিউমের পুরো দৈর্ঘ্যটি ত্রুটি সনাক্তকরণের জন্য একটি নন-ডিস্ট্রাক্টিভ পরীক্ষার অধীনে রাখা উচিত।

সরলতা:

কোন টিউব লম্বা L এর সোজা থেকে বিচ্যুতি 0.0015L অতিক্রম করতে পারবে না।

কোন এক মিটার দৈর্ঘ্যের উপর সোজা থেকে বিচ্যুতি 3 মিমি অতিক্রম করা উচিত নয়।

শেষের প্রস্তুতিঃ

টিউবগুলি বর্গাকার কাটা শেষের সাথে সরবরাহ করা হবে। শেষগুলি অত্যধিক burrs থেকে মুক্ত হতে হবে।

রাসায়নিক রচনাঃ

EN10217-1 পার্ট 1: নির্দিষ্ট ঘরের তাপমাত্রা বৈশিষ্ট্যযুক্ত অ-লিগ স্টিল টিউব

EN10217-2 পার্ট ২ঃ নির্দিষ্ট উচ্চতর সঙ্গে বৈদ্যুতিকভাবে ঝালাই অ্যালগারি এবং লেগ স্টীল টিউব
তাপমাত্রা বৈশিষ্ট্য

EN10217-3 পার্ট 3:অ্যালগ্রিড ফাইন গ্রিন স্টীল টিউব

EN10217-5 পার্ট 4: নির্দিষ্ট নিম্ন তাপমাত্রার সঙ্গে বৈদ্যুতিকভাবে ঝালাই অ্যালগ্রিড ইস্পাত টিউব
বৈশিষ্ট্য

EN10217-5 পার্ট 5: নির্দিষ্ট নিম্ন স্তরের সঙ্গে নিমজ্জিত আর্ক ঝালাই অ্যালগরিয়াম ইস্পাত টিউব
তাপমাত্রা বৈশিষ্ট্য

EN10217-6 পার্ট 6: নির্দিষ্ট নিম্ন স্তরের সঙ্গে ডুবে থাকা আর্ক ওয়েল্ডেড নন-লেগ স্টিল টিউব
তাপমাত্রা বৈশিষ্ট্য

EN10217-7 পার্ট 7: স্টেইনলেস স্টীল টিউব।


প্রবিধানিক উল্লেখঃ
EN 760, ওয়েল্ডিং কন্সট্রুমেবলস - ডুবানো আর্ক ওয়েল্ডিংয়ের জন্য ফ্লাক্স - শ্রেণীবিভাগ

EN 895, ধাতব উপকরণগুলিতে সোল্ডারগুলির উপর ধ্বংসাত্মক পরীক্ষা - ট্রান্সভার্সাল টেনসিল টেস্ট

EN 910, ধাতব উপকরণগুলিতে সোল্ডারের উপর ধ্বংসাত্মক পরীক্ষা - বাঁক পরীক্ষা

EN1321, ধাতব উপকরণগুলির মধ্যে welds উপর ধ্বংসাত্মক পরীক্ষা - ম্যাক্রোস্কোপিক এবং মাইক্রোস্কোপিক পরীক্ষা
সোল্ডার

EN10002-1, ধাতব উপকরণ - প্রসার্য পরীক্ষা - পার্ট 1: পরিবেষ্টিত তাপমাত্রায় পরীক্ষার পদ্ধতি

EN10002-5, ধাতব উপকরণ - প্রসার্য পরীক্ষা - পার্ট 5: উচ্চ তাপমাত্রায় টেসিংয়ের পদ্ধতি

EN10020, স্টিলের শ্রেণীর সংজ্ঞা এবং শ্রেণীবিভাগ

EN10021, ইস্পাত ও লোহা পণ্যগুলির জন্য সাধারণ প্রযুক্তিগত সরবরাহের প্রয়োজনীয়তা

EN10027-1, ইস্পাতের ধ্বংসাত্মক সিস্টেম - পার্ট 1: ইস্পাতের নাম, মূল চিহ্ন।

EN10027-2, ইস্পাতের জন্য নামকরণ সিস্টেম - পার্ট 2: সংখ্যাসূচক সিস্টেম।

EN10045-1, ধাতব উপকরণ - চার্পি ইমপ্যাক্ট টেস্ট - পার্ট 1: টেস্ট পদ্ধতি

EN10052, লোহার পণ্যগুলির তাপ চিকিত্সা পদগুলির শব্দভান্ডার

EN10204, ধাতব পণ্য - পরিদর্শন নথির ধরন

EN10200, সিউমলেস এবং ওয়েলডেড স্টিল টিউব - দৈর্ঘ্য ইউনিট প্রতি মাত্রা এবং ভর

EN10233, ধাতব উপাদান - টিউব - সমতলতা পরীক্ষা

EN10234, ধাতব উপকরণ - টিউব - ড্রিফট প্রসারিত পরীক্ষা

EN10236, ধাতব উপকরণ - টিউব - রিং প্রসারিত পরীক্ষা

EN10237, ধাতব উপকরণ - টিউব - রিং টান পরীক্ষা

EN10246-1, ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক পরীক্ষা পার্ট 1: স্বয়ংক্রিয় ইলেক্ট্রোম্যাগনেটিক পরীক্ষা
ফেরোম্যাগনেটিক ইস্পাত টিউবগুলির জন্য
হাইড্রোলিক লিকটিটনেস যাচাইকরণ

EN10246-3, ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক টেস্টিং - পার্ট 3: সিউমলেসগুলির স্বয়ংক্রিয় এডিসি বর্তমান পরীক্ষা
এবং ত্রুটি সনাক্তকরণের জন্য ঢালাই করা (ডুবে থাকা আর্ক-ঢালাই ব্যতীত) ইস্পাত টিউব।

EN10246-5 ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক পরীক্ষা - পার্ট 5: স্বয়ংক্রিয় পূর্ণ পেরিফেরাল চৌম্বকীয়
ট্রান্সডুসার/ফ্লাক্স ফুটো পরীক্ষা, সিউমলেস এবং ওয়েল্ডেড (ডুবে থাকা আর্ক ওয়েল্ডেড ব্যতীত)
লংটোজিনাল ত্রুটি সনাক্তকরণের জন্য ফেরোম্যাগনেটিক ইস্পাত টিউব

EN10246-6, ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক টেস্টিং - পার্ট 6: স্বয়ংক্রিয়ভাবে পূর্ণ পেরিফেরিয়াল আল্ট্রাসোনিক টেস্টিং
ত্রুটি সনাক্তকরণের জন্য সিউমলেস স্টিল টিউব।

EN10247-7, ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক পরীক্ষা - পার্ট 7: স্বয়ংক্রিয়ভাবে পূর্ণ পেরিফেরিয়াল আল্ট্রাসোনিক পরীক্ষা
ধাতু সনাক্তকরণের জন্য একযোগে এবং welded (ডুবানো আর্ক welded ছাড়া) ইস্পাত টিউব
লংটিজুডিয়াল ত্রুটি।

EN10246-8, ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক পরীক্ষা - পার্ট 8: ওয়েডের স্বয়ংক্রিয় অতিস্বনক পরীক্ষা
বৈদ্যুতিকভাবে ঝালাই করা টিউবগুলির সিউম লংটিজুডিয়াল ত্রুটি সনাক্তকরণের জন্য।

EN10246-9, ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক পরীক্ষা - পার্ট 9: ওয়েডের স্বয়ংক্রিয় অতিস্বনক পরীক্ষা
দীর্ঘস্থায়ী এবং/অথবা প্রান্তিক সনাক্তকরণের জন্য ডুবে থাকা আর্ক-ওয়েল্ডড টিউবগুলির সিম
তির্যক ত্রুটি।

EN10246-10, ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক পরীক্ষা - পার্ট 10: ওয়েডের রেডিওগ্রাফিক পরীক্ষা
ত্রুটি সনাক্তকরণের জন্য স্বয়ংক্রিয় ফিউশন আর্ক ওয়েল্ডড টিউবগুলির সিউম।

EN10246-14, ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক পরীক্ষা - পার্ট 14: স্বয়ংক্রিয় অতিস্বনক পরীক্ষার
লেমিনার সনাক্তকরণের জন্য সিউমলেস এবং ওয়েলডেড (ডুবানো আর্ক ওয়েলডেড ব্যতীত) ইস্পাত টিউব
অপূর্ণতা

EN10246-15, ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক পরীক্ষা - অংশ 15: স্ট্রিপ / প্লেটের স্বয়ংক্রিয় অতিস্বনক পরীক্ষা
ল্যামিনার ত্রুটি সনাক্তকরণের জন্য ইস্পাত টিউব তৈরিতে ব্যবহৃত হয়

EN10246-16, ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক পরীক্ষা - অংশ 16: এলাকার স্বয়ংক্রিয় অতিস্বনক পরীক্ষা
লেমিনার ত্রুটি সনাক্তকরণের জন্য ঢালাই করা ইস্পাত টিউবগুলির ওয়েল্ড সিউমের পাশে

EN10246-17, ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক পরীক্ষা - অংশ 17: টিউব শেষগুলির স্বয়ংক্রিয় অতিস্বনক পরীক্ষা
লেমিনার ত্রুটি সনাক্তকরণের জন্য সিউমহীন এবং ঝালাই করা ইস্পাত টিউব

EN10256, ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক পরীক্ষা - স্তর 1 এবং স্তরের 2 এর যোগ্যতা এবং দক্ষতা
এনডিটি কর্মী
