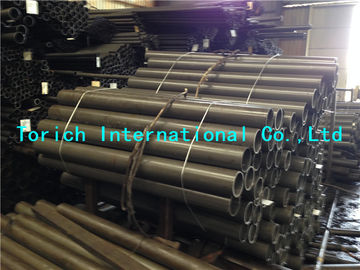

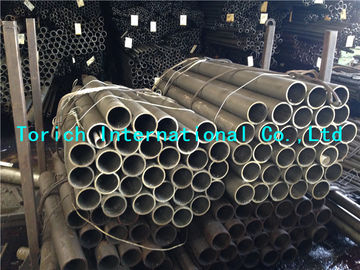

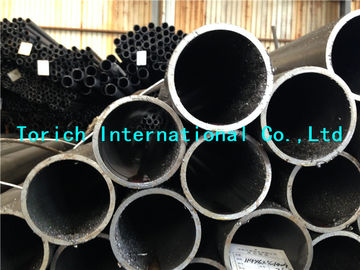

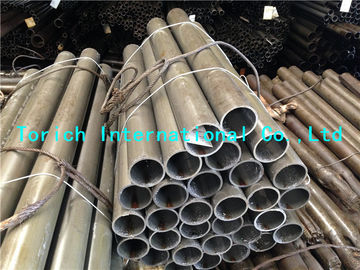

SAE J524 স্পষ্টতা এবং গাড়ির অ্যাপ্লিকেশন জন্য ঠান্ডা ড্রেন সিমलेस ইস্পাত টিউবিং
দ্রুত বিস্তারিত:
স্ট্যান্ডার্ড: SAE J524 সিমलेस স্টিল টিউবিং
J524 নিমজ্জিত কম কার্বন ইস্পাত টিউবিং নমন এবং flaring জন্য Annealed
অ্যাপ্লিকেশন: বেঁধে এবং স্বয়ংক্রিয় যন্ত্রাংশ flaring জন্য
আকার পরিসীমা: ওডি: 6-88.9 মিমি WT: 1-15 মিমি এল: গ্রাহকের আদেশ অনুযায়ী
প্রস্তুত
টিউবিং ঠান্ডা আঁকা আকার এবং পরে তৈরি করা হয় এমন পণ্য উত্পাদন করতে হবে যাতে SAE J524 প্রয়োজনীয়তা এবং গ্রাহকের প্রয়োজনীয়তা পূরণ করা হয়।
মাত্রা এবং টোলেন্স
| সারণী 1- বাইরে ডুবে যাওয়া টোলার ঝাঁকনি |
| নামমাত্র টিউবিং ওডি মিমি | সহনশীলতা ± মিমি |
| 25.4 পর্যন্ত | 0.10 |
| 25.4 থেকে 38.1 সমেত অন্তর্ভুক্ত | 0.15 |
| 38.1 থেকে 50.8 সমেত অন্তর্ভুক্ত | 0.20 |
| 50.8 থেকে 88.9 সমেত অন্তর্ভুক্ত | 0.25 |
| WT সহনশীলতা 10% এর বেশি হবে না |
উপাদান:
নিম্নলিখিত রাসায়নিক কম্পোস্টন নিশ্চিত নিশ্চিত কম কার্বন ইস্পাত থেকে তৈরি টিউবিং।
| টেবিল 2 - রাসায়নিক প্রয়োজনীয়তা |
| উপাদান | % |
| কারবন | 0.18 সর্বোচ্চ |
| ম্যাঙ্গানীজ্ | 0.30 থেকে 0.60 |
| Phosphpris | 0.040 সর্বোচ্চ |
| গন্ধক | 0.050 সর্বোচ্চ |
যান্ত্রিক বৈশিষ্ট্য:
সমাপ্ত টিউব নিম্নলিখিত টেবিলের যান্ত্রিক বৈশিষ্ট্য আছে:
| টেবিল 3 - মেকানিক্যাল সম্পত্তি |
| প্রোপার্টি | মান |
| ফলন শক্তি, মি | 170 এমপিএ |
| আলটিমেট স্ট্রেথ্থ, মিনি | 310 এমপিএ |
| 50mm বৃদ্ধি, মি | 30% |
| কঠোরতা (রকওয়েল বি), সর্বোচ্চ | 65.00 |
গুণমান:
সমাপ্ত টিউবিং এর দৈর্ঘ্য যুক্তিসংগতভাবে stragiht এবং burrs থেকে মসৃণ শেষ আছে।
টিউবিং স্কেল এবং ক্ষতিকারক ত্রুটি থেকে মুক্ত এবং একটি workmanlike ফিনিস আছে।
যেমন হ্যান্ডলিং চিহ্ন, ডাই চিহ্ন, বা অগভীর পট হিসাবে সারফেস imperfections ক্ষতিকারক বিবেচিত হবে না
ত্রুটিগুলি সরবরাহ করা হয়েছে অসম্পূর্ণতা ব্যাস এবং প্রাচীর বেধের জন্য নির্দিষ্ট সহনশীলতার মধ্যে।
যেমন পৃষ্ঠ অসম্পূর্ণতা অপসারণ প্রয়োজন হয় না।
কর্মক্ষমতা প্রয়োজনীয়তা:
সমাপ্ত টিউবিং সন্তোষজনকভাবে SAE J1677 নিম্নলিখিত কর্মক্ষমতা পরীক্ষা পূরণ
- Flattening পরীক্ষা
- সমতল পরীক্ষা
- বিপরীত Flattening পরীক্ষা
- সম্প্রসারণ পরীক্ষা
- কঠোরতা পরীক্ষা
- প্রসার্য পরীক্ষা
- বর্ধিত পরীক্ষা
- চাপ প্রমাণ পরীক্ষা
সম্পর্কিত স্টেডডারদের জন্য SAE প্রকাশনা:
SAE J409 পণ্য বিশ্লেষণ - একটি তাপ বা কাস্ট নির্দিষ্ট রাসায়নিক বিশ্লেষণ থেকে অনুমতিযোগ্য বৈচিত্র
ইস্পাত কাস্ট
SAE J1677 স্টিল এবং তামা নিকেল টিউবিং জন্য পরীক্ষা এবং পদ্ধতি
SAE J514 হাইড্রোলিক টিউব জিনিসপত্র
Tubing জন্য SAE J533 অগ্নিতরঙ্গ
SAE J1065 নরমাল রেফারেন্স স্টিল হাইড্রোলিক টিউবিং জন্য কাজ চাপ
SAE J1453 ফিটিং - হে রিং ফেস সীল
SAE J2551 তরল কন্ডাক্টর ধাতব টিউবিং অ্যাপ্লিকেশন জন্য প্রস্তাবিত অনুশীলন
সাধারণ ব্যবহারের জন্য SAE J2592 কার্বন ইস্পাত টিউবিং - কার্বন জন্য নন্ডেস্ট্রাক্টিভ পরীক্ষা বোঝা
ইস্পাত টিউবিং
SAE J2658 মেটাল টিউব কন্ডাকটর সমতল শক্তি এবং সাধারণ ব্যবহারের জন্য সমাবেশ - টেস্ট পদ্ধতি
হাইড্রোলিক ফ্লুড মেটাল ধাতব টিউব অ্যাসেম্বলি জন্য
এএসটিএম প্রকাশনা:
এএসটিএম A513 বৈদ্যুতিক-প্রতিরোধের-ঢালাই কার্বন এবং খাদ ইস্পাত টিউবিং
ASTM A519 সিমलेस কার্বন এবং খাদ ইস্পাত যান্ত্রিক টিউবিং জন্য স্ট্যান্ডার্ড স্পেসিফিকেশন
ASTM A450 / A-450M কার্বন, ফেয়ারিটিক খাদ এবং সাধারণ জন্য সাধারণ প্রয়োজনের জন্য স্ট্যান্ডার্ড বিশেষ উল্লেখ
Austenitic খাদ ইস্পাত টিউবিং
আইএসও প্রকাশনা:
ISO 3304 সামান্য শেষ seamless স্পষ্টতা ইস্পাত টিউব, প্রসবের জন্য প্রযুক্তিগত শর্ত
আইএসও 5598 তরল শক্তি সিস্টেম এবং উপাদান - শব্দভাণ্ডার
আইএসও 8434-2 তরল শক্তি এবং সাধারণ ব্যবহারের জন্য ধাতব নল সংযোগ - অংশ: 2 37 ° ফ্লেয়ার জিনিসপত্র
আইএসও 8434-3 তরল শক্তি এবং সাধারণ ব্যবহারের জন্য ধাতব নল সংযোগ - অংশ: 3 ORFS ফিটিং
আইএসও 10583 হাইড্রোলিক তরল শক্তি - নল সংযোগের জন্য টেস্ট পদ্ধতি
আইএসও 10763 হাইড্রোলিক তরল শক্তি - সমতল শেষ, seamless এবং ঢালাই ইস্পাত টিউব - মাত্রা এবং
নামমাত্র কাজ চাপ।
