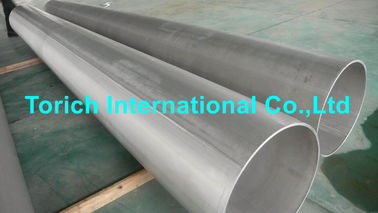

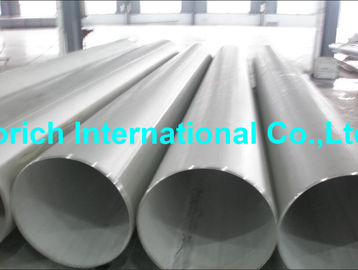

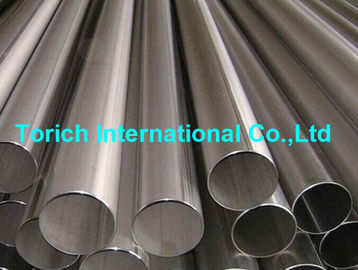

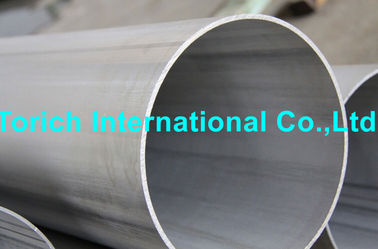

চাপ আর্কাইভ EN10217-7 স্বয়ংক্রিয় চাপ ঢালাই সঙ্গে স্টেইনলেস স্টীল টিউব
EN10217-7 চাপ উদ্দেশ্য জন্য ঢালাই ইস্পাত টিউব - প্রযুক্তিগত বিতরণ শর্তাবলী -
অংশ 7: স্টেইনলেস স্টীল টিউব
প্রস্তুত
টিউবগুলি গরম বা ঠান্ডা ঘূর্ণিত প্লেট, শীট বা স্ট্রিপগুলি EN10028-1 অনুযায়ী তৈরি করা হয়,
দীর্ঘস্থায়ীভাবে চাপ বা লেজার abutting প্রান্ত জুড়ে ফিউশন দ্বারা welded
তৈরির পদ্ধতি
স্বয়ংক্রিয় চাপ ঢালাই
লেজার ঢালাই
Austenitic steels রাসায়নিক গঠন :
| ইস্পাত গ্রেড | সি সর্বোচ্চ | যদি সর্বোচ্চ | MN সর্বোচ্চ | পি সর্বোচ্চ | এস সর্বোচ্চ | এন | কোটি | ছেদ | মো | এন | অন্যরা |
| ইস্পাত নাম | ইস্পাত সংখ্যা |
| X2CrNi18-9 | 1,4307 | 0,030 | 1.00 | 2.00 | 0,045 | 0.015 | ≤0.10 | 17.5-19.5 | - | - | 8.0to15.0 | - |
| X2CrNi19-11 | 1,4306 | 0,030 | 1.00 | 2.00 | 0,045 | 0.015 | ≤0.10 | 18.0-20.0 | - | - | 10.0to12.0 | - |
| X2CrNiN18-10 | 1,4311 | 0,030 | 1.00 | 2.00 | 0,045 | 0.015 | 0.12-0.22 | 17.5-19.5 | - | - | 8.5to11.5 | - |
| X5CrNi18-10 | 1,4301 | 0,070 | 1.00 | 2.00 | 0,045 | 0.015 | ≤0.10 | 17.5-19.5 | - | - | 8.0to10.5 | - |
| X6CrNiTi18-10 | 1,4541 | 0,080 | 1.00 | 2.00 | 0,045 | 0.015 | - | 17.0-19.5 | - | - | 9.0to12.0 | Ti5xCto0.70 |
| X6CrNiNb18-10 | 1,4550 | 0,080 | 1.00 | 2.00 | 0,045 | 0.015 | - | 17.0-19.5 | - | - | 9.0to12.0 | Nb10xCto1.00 |
| X2CrNiMo17-12-2 | 1,4404 | 0,030 | 1.00 | 2.00 | 0,045 | 0.015 | ≤0.10 | 16.5-18.5 | - | 2.00to2.50 | 10.0to13.0 | - |
| X5CrNiMo17-12-2 | 1,4401 | 0,070 | 1.00 | 2.00 | 0,045 | 0.015 | ≤0.10 | 16.5-18.5 | - | 2.00to2.50 | 10.0to13.0 | - |
| X6CrNiMoTi17-12-2 | 1,4571 | 0,080 | 1.00 | 2.00 | 0,045 | 0.015 | - | 16.5-18.5 | - | 2.00to2.50 | 10.5to13.5 | Ti5xCto0.70 |
| X2CrNiMo17-12-3 | 1,4432 | 0,030 | 1.00 | 2.00 | 0,045 | 0.015 | ≤0.10 | 16.5-18.5 | - | 2.50to3.0 | 10.5to13.0 | |
| X2CrNiMoN17-13-3 | 1,4429 | 0,030 | 1.00 | 2.00 | 0,045 | 0.015 | 0.12-0.22 | 16.5-18.5 | - | 2.50to3.0 | 11.0to14.0 | - |
| X3CrNiMo17-13-3 | 1,4436 | 0,050 | 1.00 | 2.00 | 0,045 | 0.015 | ≤0.10 | 16.5-18.5 | - | 2.50to3.0 | 10.5to13.0 | - |
| X2CrNiMo18-14-3 | 1,4435 | 0,030 | 1.00 | 2.00 | 0,045 | 0.015 | ≤0.10 | 17.0-19.0 | - | 2.50to3.0 | 12.5to15.0 | - |
| X2CrNiMoN17-13-5 | 1,4439 | 0,030 | 1.00 | 2.00 | 0,045 | 0.015 | 0.12-0.22 | 16.5-18.5 | - | 4.0to5.0 | 12.5to14.5 | - |
| X2CrNiMo18-15-4 | 1,4438 | 0,030 | 1.00 | 2.00 | 0,045 | 0.015 | ≤0.10 | 17.5-19.5 | - | 3.0-4.0 | 13.0to16.0 | - |
| X1NiCrMoCu31-27-4 | 1,4563 | 0,020 | 0.70 | 2.00 | 0,030 | 0,010 | ≤0.10 | 26.0-28.0 | 0.70-1.50 | 3.0-4.0 | 30.0to32.0 | - |
| X1NiCrMoCu25-20-5 | 1,4539 | 0,020 | 0.70 | 2.00 | 0,030 | 0,010 | ≤0.15 | 19.0-21.0 | 1.20-2.00 | 4.0-5.0 | 24.0to26.0 | - |
| X1CrNiMoCuN20-18-7 | 1,4547 | 0,030 | 0.70 | 1.00 | 0,030 | 0,010 | 0.18-0.25 | 19.5-20.5 | 0.50-1.00 | 6.0-7.0 | 17.5to18.5 | - |
| X1NiCrMoCuN25-20-7 | 1,4529 | 0,030 | 0.50 | 1.00 | 0,030 | 0,010 | 0.15-0.25 | 19.0-21.0 | 0.50-1.50 | 6.0-7.0 | 24.0to26.0 | - |
Austenitic steels রাসায়নিক গঠন :
| ইস্পাত গ্রেড | সি সর্বোচ্চ | যদি সর্বোচ্চ | MN সর্বোচ্চ | পি সর্বোচ্চ | এস সর্বোচ্চ | এন | কোটি | ছেদ | মো | এন | অন্যরা |
| ইস্পাত নাম | ইস্পাত সংখ্যা |
| X2CrNiMoN22-5-3 | 1,4462 | 0,030 | 1.00 | 2.00 | 0,035 | 0.015 | 0.10-0.22 | 21.0-23.0 | - | 2.50-3.5 | 4.5-6.5 | - |
| XCrNiN23-4 | 1,4362 | 0,030 | 1.00 | 2.00 | 0,035 | 0.015 | 0.05-0.20 | 22.0-24.0 | 0.10-0.60 | 0.10-0.60 | 3.5-6.5 | - |
| X2CrNiMoN25-7-4 | 1,4410 | 0,030 | 1.00 | 2.00 | 0,035 | 0.015 | 0.20-0.35 | 24.0-26.0 | - | 3.0-4.5 | 6.0-8.0 | - |
| X2CrNiMoCuWN25-7-4 | 1,4501 | 0,030 | 1.00 | 1.00 | 0,035 | 0.015 | 0.20-0.30 | 24.0-26.0 | 0.50-1.00 | 3.0-4.5 | 6.0-8.0 | W0.50-1.00 |
প্রসবের শর্ত:
| প্রতীক | প্রসবের অবস্থা প্রকার | সুফেস অবস্থা |
| W0b | গরম বা ঠান্ডা ঘূর্ণিত প্লেট, শীট বা ফালা 1D, 2D, 2E, 2 বি থেকে ঢালাই | Welded হিসাবে |
| W1b | গরম ঘূর্ণিত প্লেট, শীট বা ফালা 1D থেকে ঢালাই, descaled | ধাতব পরিষ্কার |
| W1A বি | গরম ঘূর্ণিত প্লেট, শীট বা ফালা 1D থেকে ঢালাই, descaled | ধাতব পরিষ্কার |
| W1R বি | গরম ঘূর্ণিত প্লেট, শীট বা ফালা 1D, উজ্জ্বল annealed থেকে ঝালাই | ধাতবভাবে উজ্জ্বল |
| W2 বি | ঠান্ডা ঘূর্ণিত প্লেট, শীট বা ফালা 2D, 2E, 2 বি descaled থেকে welded | ধাতব পরিষ্কার |
| W2A বি | ঠান্ডা ঘূর্ণিত প্লেট, শীট বা ফালা 2D, 2E, 2 বি, তাপ চিকিত্সা, ঢালাই থেকে welded | স্বাগত ছাড়া, W1 এবং W1A প্রকারের চেয়ে মূলত মসৃণ |
| W2R বি | ঠান্ডা ঘূর্ণিত প্লেট, শীট বা ফালা 2D, 2E, 2 বি, উজ্জ্বল annealed থেকে ঝালাই | ধাতবভাবে উজ্জ্বল |
| WCA | গরম ঘূর্ণিত বা ঠান্ডা ঘূর্ণিত প্লেট, শীট বা ফালা 1 ডি, 2 ডি, 2 ই, 2 বি, তাপ থেকে চিকিত্সা করা হলে যথোপযুক্ত সৃষ্টিকর্তা, কমপক্ষে ২0% ঠান্ডা গঠিত, তাপ চিকিত্সা করা, পুনরায়-স্ফটিকাল্ড ওয়েলেড ধাতু সহ, উত্তোলন করা | ধাতবভাবে পরিষ্কার, ঝালাই খুব স্বীকৃত |
| WCR | গরম ঘূর্ণিত বা ঠান্ডা ঘূর্ণিত প্লেট, শীট বা স্ট্রিপ 1 ডি, 2 ডি, 2 ই, 2 বি, উষ্ণভাবে চিকিত্সা করা হলে কমপক্ষে ২0% ঠান্ডা গঠিত, উজ্জ্বল অ্যানালাইলযুক্ত, পুনরায়-স্ফটিক্যাল ওয়েড মেটাল | ধাতবভাবে উজ্জ্বল, খুব কম স্বীকৃত welded |
| ডব্লিউ জি | গ্রাউন্ড সি | ধাতবভাবে উজ্জ্বল-স্থল, গ্রাইন্ডিংয়ের ধরন এবং ডিগ্রী অনুসন্ধান ও আদেশের সময় একমত হবে |
| ডাব্লু | পোলিশ সি | ধাতবভাবে উজ্জ্বল-পোলিশ, মসৃণতার ধরন এবং ডিগ্রী অনুসন্ধান ও আদেশের সময় সম্মত হবে |
EN10217-1 অংশ 1: নির্দিষ্ট কক্ষ তাপমাত্রা বৈশিষ্ট্য সঙ্গে অ মিশ্র ইস্পাত টিউব
EN10217-2 অংশ 2: উল্লম্ব উল্লম্ব সঙ্গে বৈদ্যুতিক ঢালাই অ মিশ্রিত এবং খাদ ইস্পাত টিউব
তাপমাত্রা বৈশিষ্ট্য
EN10217-3 অংশ 3: খাদ সূক্ষ্ম শস্য ইস্পাত টিউব
EN10217-5 অংশ 4: নির্দিষ্ট কম তাপমাত্রা সঙ্গে বৈদ্যুতিক welded অ মিশ্রিত ইস্পাত টিউব
বৈশিষ্ট্য
EN10217-5 অংশ 5: নিমজ্জিত চাপ নির্দিষ্ট কম সঙ্গে অ মিশ্র ইস্পাত টিউব ঢালাই
তাপমাত্রা বৈশিষ্ট্য
EN10217-6 অংশ 6: নিমজ্জিত চাপ নির্দিষ্ট নিম্ন সঙ্গে অ মিশ্র ইস্পাত টিউব ঢালাই
তাপমাত্রা বৈশিষ্ট্য
EN10217-7 অংশ 7: স্টেইনলেস স্টীল টিউব।
আদর্শ রেফারেন্স:
এন 473, ধ্বংসাত্মক পরীক্ষা - এনডিটি কর্মীদের যোগ্যতা এবং সার্টিফিকেশন - সাধারণ নীতি
EN 910, ধাতু উপকরণ মধ্যে ঢালাই ধ্বংসাত্মক পরীক্ষা - বেন্ড পরীক্ষা
EN1321, ধাতব উপকরণগুলিতে ঢালাইয়ের ধ্বংসাত্মক পরীক্ষা - ম্যাক্রোস্কোপিক এবং মাইক্রোস্কোপিক পরীক্ষা
welds এর
EN10002-1, ধাতব উপকরণ - প্রসার্য পরীক্ষার - অংশ 1: পরিবেষ্টিত তাপমাত্রা পরীক্ষা পদ্ধতি
EN10002-5, ধাতব উপকরণ - প্রসার্য পরীক্ষার - অংশ 5: উচ্চতর তাপমাত্রায় tesing পদ্ধতি
EN10020, ইস্পাত গ্রেড সংজ্ঞা এবং শ্রেণীবিভাগ
EN10021, ইস্পাত এবং লোহা পণ্য জন্য সাধারণ কারিগরি ডেলিভারি প্রয়োজনীয়তা
EN10027-1, স্টিলের ধ্বংসাত্মক সিস্টেম - অংশ 1: ইস্পাত নাম, মূল প্রতীক।
EN10027-2, steels জন্য নকশা সিস্টেম - অংশ 2: সংখ্যাসূচক সিস্টেম।
EN10045-1, ধাতব উপকরণ - চ্যারি প্রভাব পরীক্ষা - অংশ 1: টেস্ট পদ্ধতি
EN10052, লৌহঘটিত পণ্য তাপ শর্তাবলী শব্দভাণ্ডার
EN10204, ধাতব পণ্য - পরিদর্শন নথি ধরনের
EN10200, বিজোড় এবং ঝালাই ইস্পাত টিউব - মাত্রা এবং ইউনিট দৈর্ঘ্য ভর
EN10233, ধাতব উপকরণ - টিউব - সমতল পরীক্ষা
EN10234, ধাতব উপকরণ - টিউব - ড্রিফট প্রসারিত পরীক্ষা
EN10236, ধাতব উপকরণ - টিউব - রিং বর্ধিত পরীক্ষা
EN10237, ধাতব উপকরণ - টিউব - রিং প্রসার্য পরীক্ষা
EN10246-1, স্টিল টিউব অ ধ্বংসাত্মক পরীক্ষার অংশ 1: স্বয়ংক্রিয় ইলেক্ট্রোম্যাগনেটিক টেস্টিং
seamless এবং ঢালাই (submerged চাপ welded ছাড়া) জন্য ferromagnetic ইস্পাত টিউব
জলবাহী leaktightness যাচাই
EN10246-3, ইস্পাত টিউবগুলির নন-ডেস্ট্রাক্টিভ টিসিং - পার্ট 3: সিমেন্টহীন স্বয়ংক্রিয় অডি বর্তমান টেস্টিং
এবং ত্রুটিযুক্ত সনাক্তকরণ জন্য ইস্পাত টিউব (submerged চাপ-ঢালাই ছাড়া) welded।
EN10246-5, ইস্পাত টিউব অ ধ্বংসাত্মক পরীক্ষার - অংশ 5: স্বয়ংক্রিয় পূর্ণ পেরিফেরাল চৌম্বকীয়
transducer / সমতল এবং ঝালাই এর flux ফুটো পরীক্ষার (submerged চাপ-ঢালাই ছাড়া)
অনুদৈর্ঘ্য imperfections সনাক্তকরণ জন্য ferromagnetic ইস্পাত টিউব
EN10246-6, স্টিল টিউব অ ধ্বংসাত্মক tesing - অংশ 6: স্বয়ংক্রিয় পূর্ণ পেরিফেরাল অতিস্বনক টেস্টিং
বিপরীত imperfections সনাক্তকরণ জন্য seamless ইস্পাত টিউব।
EN10247-7, ইস্পাত টিউব অ ধ্বংসাত্মক পরীক্ষার - অংশ 7: স্বয়ংক্রিয় পূর্ণ পেরিফেরাল অতিস্বনক টেস্টিং
seamless এবং ঢালাই (submerged চাপ welded ছাড়া) সনাক্তকরণের জন্য ইস্পাত টিউব
লংটিউদ্দিন অসিদ্ধতা।
EN10246-8, ইস্পাত টিউব অ ধ্বংসাত্মক পরীক্ষার - অংশ 8: জোড় স্বয়ংক্রিয় স্বয়ংক্রিয় যন্ত্র পরীক্ষা
অনুদৈর্ঘ্য imperfections সনাক্তকরণ জন্য বৈদ্যুতিক ঢালাই টিউব seam।
EN10246-9, ইস্পাত টিউব অ বিনাশক পরীক্ষা - অংশ 9: জোড় স্বয়ংক্রিয় স্বয়ংক্রিয়ভাবে পরীক্ষা
অনুদৈর্ঘ্য এবং / অথবা সনাক্তকরণের জন্য submerged চাপ-ঢালাই টিউব seam
ট্রান্সক্রস অসম্পূর্ণতা।
EN10246-10, ইস্পাত টিউব অ ধ্বংসাত্মক পরীক্ষার - অংশ 10: ঢালাই এর রেডিওগ্রাফিক টেস্টিং
অসিদ্ধতা সনাক্তকরণ জন্য স্বয়ংক্রিয় ফিউশন চাপ-ঢালাই টিউব সিম।
EN10246-14, ইস্পাত টিউব অ ধ্বংসাত্মক পরীক্ষার - অংশ 14: স্বয়ংক্রিয় অতিস্বনক টেস্টিং
seamless এবং ঝালাই (submerged চাপ welded ছাড়া) ল্যামিনার সনাক্তকরণ জন্য ইস্পাত টিউব
অসম্পূর্ণতা
EN10246-15, ইস্পাত টিউব অ ধ্বংসাত্মক পরীক্ষার - অংশ 15: ফালা / প্লেট স্বয়ংক্রিয় স্বয়ংক্রিয় পরীক্ষা
ল্যামিনার imperfections সনাক্তকরণ জন্য ইস্পাত টিউব উত্পাদন ব্যবহৃত
EN10246-16, ইস্পাত টিউব অ ধ্বংসাত্মক পরীক্ষার - অংশ 16: এলাকায় স্বয়ংক্রিয় অতিস্বনক টেস্টিং
ল্যামিনার imperfections সনাক্তকরণ জন্য ঢালাই ইস্পাত টিউব এর ঢালাই সিম সংলগ্ন
EN10246-17, ইস্পাত টিউব অ ধ্বংসাত্মক পরীক্ষার - অংশ 17: টিউব শেষ স্বয়ংক্রিয় স্বয়ংক্রিয় পরীক্ষা
ল্যামিনার imperfections সনাক্তকরণ জন্য seamless এবং ঢালাই ইস্পাত টিউব
EN10256, ইস্পাত টিউবগুলির অ-ধ্বংসাত্মক পরীক্ষা - স্তর 1 এবং স্তর 2 এর যোগ্যতা এবং যোগ্যতা
এনডিটি কর্মকর্তা মো
