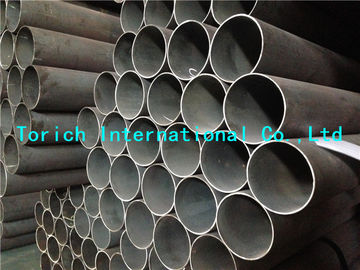

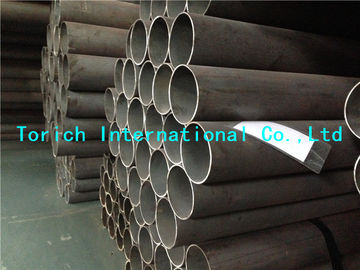

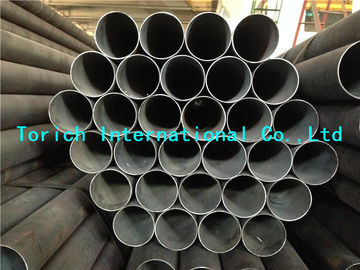

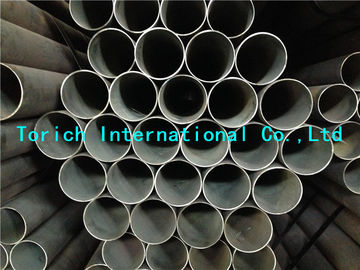

BS6323-2 HFW2 HFW3 HFW4 HFW5 অটোমোবাইলের জন্য হট ফিনিসড ওয়েলেডেড ইস্পাত টিউব
স্ট্যান্ডার্ড: BS6323-2 অটোমোবাইল, যান্ত্রিক এবং সাধারণ প্রকৌশল উদ্দেশ্যে সিম लेस এবং ওয়েলডেড ইস্পাত টিউব
পার্ট 2: গরম সমাপ্ত welded ইস্পাত টিউব জন্য নির্দিষ্ট প্রয়োজনীয়তা
অ্যাপ্লিকেশন: অটো শিল্প / যন্ত্রপাতি ব্যবহারের জন্য / যান্ত্রিক এবং সাধারণ প্রকৌশল উদ্দেশ্যে
আকার পরিসীমা: ওডি: 6-350 মিমি WT: 1-30 মিমি এল: সর্বোচ্চ 12000 মিমি
উৎপাদন পদ্ধতি:
টিউবগুলি ফ্লেয়ার মেটাল ছাড়াও একটি ধারাবাহিক প্রক্রিয়া দ্বারা অনুদৈর্ঘ্য সমুদ্রের জোড় দিয়ে সমতল ঘূর্ণিত ফালা থেকে উত্পাদিত হয়, এবং গরম সমাপ্ত হবে।
প্রসবের শর্ত:
টিউব গরম সমাপ্ত অবস্থায় সরবরাহ করা হয়।
নকশা
ation | রাসায়নিক রচনা (ল্যাড বিশ্লেষণ) | যান্ত্রিক
বৈশিষ্ট্য |
Cmax। | Simax। | Mnmax। | Pmax। | Smax। | Remin। | Rmmin। | আমিন। |
% | % | % | % | % | এন / mm2 | এন / mm2 | % |
HFW 2 | 0.16a | ~ | 0.70 | 0,050 | 0,050 | 195 | 320 | 25 |
HFW 3 | 0.20a | 0.35 | 0.90 | 0,050 | 0,050 | 215 | 360 | 24 |
এইচএফডব্লিউ 4 | 0.25 | 0.35 | 1.20 | 0,050 | 0,050 | 235 | 410 | 22 |
HFW 5b | 0.23 | 0.35 | 1.50 | 0,050 | 0,050 | 340 | 490 | 20 |
উল্লেখ্য এই মানের টিউব ঢালাই বিশেষ কৌশল কিন্তু প্রয়োজন হয় না
যত্ন গ্রহণ করা উচিত এবং ঢালাই অনুযায়ী অনুযায়ী করা উচিত
ওয়েল্ডিং জন্য উপযুক্ত ব্রিটিশ স্ট্যান্ডার্ড দেওয়া নির্দেশাবলী, উদাহরণস্বরূপ বিএস 5135।
যদি রিমিং বা আধা-নিহত ইস্পাতটি গ্রেড 2 এর জন্য ব্যবহার করা হয় তবে কার্বন সামগ্রী হতে পারে
0.19% বৃদ্ধি, এবং গ্রেড 3, 0.23% .bgrain refining উপাদান জন্য ব্যবহৃত হলে
প্রস্তুতকারকের বিকল্পে এই গ্রেড যোগ করা যেতে পারে। |
গরম সমাপ্তি ঢালাই ইস্পাত টিউব মাত্রা |
|
বাহিরে
ব্যাসরেখা | পদোন্নতি HFW 2 এবং 3 | পদোন্নতি এইচএফডব্লিউ 4 এবং 5 |
thicknesses | thicknesses |
মিমি | মিমি | মিমি | মিমি | মিমি | মিমি | মিমি |
21.3 | 2.0 | 2.6 | 3.2 | 3.2 | | |
26.9 | 2.3 | 2.6 | 3.2 | 3.2 | | |
33.7 | 2.6 | 3.2 | 4.0 | 2.6 | 3.2 | 4.0 |
42.4 | 2.6 | 3.2 | 4.0 | 2.6 | 3.2 | 4.0 |
48.3 | 2.9 | 3.2 | 4.0 | 3.2 | 4.0 | 5.0 |
60.3 | 2.9 | 3.6 | 4.5 | 3.2 | 4.0 | 5.0 |
76,1 | 3.2 | 3.6 | 4.5 | 3.2 | 4.0 | 5.0 |
88.9 | 3.2 | 4.0 | 5.0 | 3.2 | 4.0 | 5.0 |
114,3 | 3.6 | 4.5 | 5.4 | 3.6 | 5.0 | 6.3 |
139,7 | 6.3 | 6.3 |
দ্রষ্টব্য প্রতি ইউনিট দৈর্ঘ্য সহ বিভাগীয় বৈশিষ্ট্যগুলির জন্য, বিএস 6323-1: 198২ এর পরিশিষ্ট বি দেখুন |
|
টেস্ট
Flattening পরীক্ষা
বেন্ড পরীক্ষা (সম্পূর্ণ নল)
পরীক্ষা flattening জন্য platens মধ্যে দূরত্ব |
|
উপাধি | Platens মধ্যে দূরত্ব |
| % |
HFW 2 | 75 |
HFW 3 | 85 |
এইচএফডব্লিউ 4 | 85 |
এইচএফডব্লিউ 5 | 85 |
প্রকাশনা উল্লেখ করা হয়েছে:
বিএস 3602-1 , সিমলেস ফির ইস্পাত পাইপ এবং টিউবে চাপের উদ্দেশ্যে: নির্দিষ্ট উচ্চতর তাপমাত্রা বৈশিষ্ট্যগুলির সাথে কার্বন এবং কার্বন ম্যাঙ্গানিজ ইস্পাত
বিএস 3602-1 , seamless বৈদ্যুতিক প্রতিরোধের ঢালাই এবং ঢালাই ঢালাই টিউব
বিএস 3602-2 , সুবর্ণ চাপ ঢালাই টিউব
বিএস 3603 , চাপ উদ্দেশ্যে ইস্পাত পাইপ এবং টিউব জন্য স্পেসিফিকেশন: নির্দিষ্ট নিম্ন তাপমাত্রা বৈশিষ্ট্য সঙ্গে কার্বন এবং খাদ ইস্পাত
BS3604 , চাপ উদ্দেশ্যে ইস্পাত পাইপ এবং টিউব জন্য স্পেসিফিকেশন: উল্লম্ব উচ্চ তাপমাত্রা বৈশিষ্ট্য সঙ্গে ferritic খাদ ইস্পাত।
BS3605 , seamless এবং চাপ উদ্দেশ্যে আস্টেনটিক স্টেইনলেস স্টীল পাইপ এবং ইস্পাত টিউব welded
BS4360 , ঢালাই স্ট্রাকচারাল steels জন্য স্পেসিফিকেশন
BS4848 , হট ঘূর্ণিত স্ট্রাকচারাল ইস্পাত বিভাগ
BS4848-2, ঠালা বিভাগ
BS5135 , কার্বন এবং কার্বন ম্যাঙ্গানিজ steels মেটাল-চাপ ঢালাই
BS6323 , অটোমোবাইল, যান্ত্রিক এবং সাধারণ প্রকৌশল উদ্দেশ্যে সিমलेस এবং ওয়েলডেড ইস্পাত টিউব জন্য স্পেসিফিকেশন
BS6323-1 , সাধারণ প্রয়োজনীয়তা
