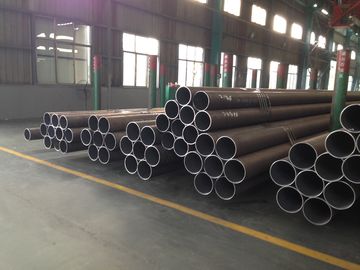

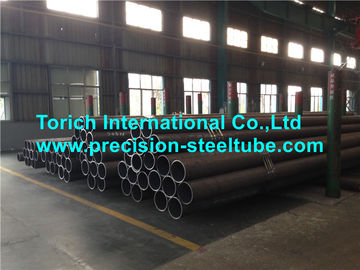

বিএস 6323-3 এইচএফএস 3 এইচএফএস 4 এইচএফএস 5 এইচএফএস 8 হট ফিনিস সিমলেস / রোলিং স্টিল টিউব, মোটরগাড়ি টিউব
স্ট্যান্ডার্ড: বিএস 6323-3 অটোমোবাইল, যান্ত্রিক এবং সাধারণ প্রকৌশল উদ্দেশ্যে সিমलेस এবং ওয়েলডেড ইস্পাত টিউব
অংশ 3: গরম সমাপ্ত seamless ইস্পাত টিউব জন্য নির্দিষ্ট প্রয়োজনীয়তা
অ্যাপ্লিকেশন: অটো শিল্প / যন্ত্রপাতি ব্যবহারের জন্য / যান্ত্রিক এবং সাধারণ প্রকৌশল উদ্দেশ্যে
আকার পরিসীমা : OD: 6-280mm WT: 1-30 মিমি এল: সর্বোচ্চ 12000 মিমি
উত্পাদন পদ্ধতি:
টিউব একটি নির্জন প্রক্রিয়া দ্বারা নির্মিত হয়।
প্রসবের শর্ত:
টিউব গরম সমাপ্ত অবস্থায় সরবরাহ করা হয়
দ্রষ্টব্য: নির্মাতার বিকল্পে স্বাভাবিককরণ বা অন্যান্য তাপ চিকিত্সা সঞ্চালিত হতে পারে।
নকশা
ation | রাসায়নিক রচনা (ল্যাড বিশ্লেষণ) | যান্ত্রিক বৈশিষ্ট্য |
| সি | যদি | MN | পি | এস | পুনরায়
মিনিট। | RM
মিনিট। | একজন
মিনিট। |
| সর্বোচ্চ। | | সর্বোচ্চ। | সর্বোচ্চ। |
| % | % | % | % | % | এন / mm2 | এন / mm2 | % |
এইচএফএস 3 | 0.20max। | 0.35 | 0.90 সর্বোচ্চ। | 0,050 | 0,050 | 215 | 360 | 24 |
এইচএফএস 4 | 0.25max। | 0.35 | 1.20 সর্বোচ্চ। | 0,050 | 0,050 | 235 | 410 | 22 |
HFS5ab | 0.23max। | 0.50 | 1.50 সর্বোচ্চ। | 0,050 | 0,050 | 340 | 490 | 20 |
এইচএফএস 8 | 0.40 থেকে 0.55 | 0.35 | 0.50 to0.90 | 0,050 | 0,050 | 340 | 540 | 18 |
দ্রষ্টব্য: গ্রেড 8 ব্যতীত, এই শ্রেণীর টিউবগুলির ঢালাই বিশেষ কৌশলগুলির প্রয়োজন হয় না তবে যত্ন নেওয়া উচিত এবং ঢালাইয়ের যথাযথ ব্রিটিশ স্ট্যান্ডার্ডগুলিতে দেওয়া নির্দেশ অনুসারে ওয়েল্ডিং করা উচিত, যেমন বিএস 5135।
গ্রেড 8 এর ঢালাই বিশেষ কৌশলগুলির প্রয়োজন হতে পারে এগ্রেন পরিমার্জন উপাদান নির্মাতার বিকল্পে এই গ্রেডে যোগ করা যেতে পারে।
30 মিমি বেশি পুরুত্বের জন্য ন্যূনতম ফলন শক্তি 5 এন / মিমি 2 দ্বারা কমাতে অনুমতিযোগ্য। "
বাইরে ব্যাস | thicknesses |
সর্বনিম্ন বেধ | সাধারণ ব্যবহারের thicknesses | সর্বাধিক বেধ |
মিমি | মিমি | মিমি | মিমি | মিমি | মিমি | মিমি | মিমি | মিমি |
33.7 | 3.2 | 3.2 | 4.0 | 5.0 | | | | 6.3 |
38.0 | 3.2 | 3.2 | 4.0 | 5.0 | 5.6 | | | 6.3 |
42.4 | 3.2 | 3.2 | 4.0 | 5.6 | | | | 7.1 |
48.3 | 3.2 | 3.2 | 4.0 | 5.0 | 5.6 | | | 7.1 |
60.3 | 3.2 | 4.5 | 5.0 | 5.6 | 6.3 | | | 11 |
76,1 | 3.2 | 4.5 | 5.6 | 6.3 | | | | 12.5 |
88.9 | 4.0 | 4.5 | 5.0 | 5.6 | 6.3 | | | 16 |
101,6 | 4.5 | 5.0 | 5.6 | 6.3 | | | | 16 |
114,3 | 4.5 | 5.0 | 5.6 | 6.3 | আট | | | 28 |
127,0 | 4.5 | 5.0 | 5.6 | 6.3 | আট | | | 28 |
139,7 | 4.5 | 5.0 | 5.6 | 6.3 | আট | 10.0 | | 32 |
168,3 | 5.0 | 5.0 | 5.6 | 6.3 | 7.1 | আট | 10.0 | 40 |
193,7 | 5.0 | 5.6 | 6.3 | আট | 10.0 | 12.5 | | 45 |
219,1 | 5.0 | 5.6 | 6.3 | আট | 10.0 | 12.5 | | 55 |
244,5 | 6.3 | 6.3 | 7.1 | আট | 10.0 | 12.5 | | 60 |
273 | 6.3 | 6.3 | 7.1 | আট | 10.0 | 12.5 | | 70 |
323,9 | 6.3 | 6.3 | 7.1 | আট | 10.0 | 12.5 | | 80 |
355,6 | আট | আট | 10.0 | 12.5 | | | | 90 |
406,4 | আট | 10.0 | 12.5 | | | | | 100 |
457 | 9.5 | 10.0 | 12.5 | | | | | 100 |
উল্লেখ্য, উল্লিখিত ব্যাসার্ধ ব্যতীত ব্যাস এবং বেধগুলি ক্রেতা এবং প্রস্তুতকারকের মধ্যে চুক্তির দ্বারা উপলব্ধ। প্রতিটি ইউনিট দৈর্ঘ্য সহ বিভাগীয় বৈশিষ্ট্যগুলির জন্য, বিএস 6323-1: 198২ এর পরিশিষ্ট B দেখুন
নোট: গ্রাহক অনুরোধ অনুযায়ী, বিশেষ ইস্পাত গ্রেড পাওয়া যায়।
প্রকাশনা উল্লেখ করা হয়েছে:
BS3601, চাপ উদ্দেশ্যে ইস্পাত পাইপ এবং টিউব: নির্দিষ্ট কক্ষ তাপমাত্রা বৈশিষ্ট্য সঙ্গে কার্বন ইস্পাত
বিএস 3602, চাপ উদ্দেশ্যে ইস্পাত পাইপ এবং টিউব জন্য বিশেষ উল্লেখ: নির্দিষ্ট উচ্চতর তাপমাত্রা বৈশিষ্ট্য সঙ্গে কার্বন এবং কার্বন ম্যাঙ্গানিজ ইস্পাত।
বিএস 3603 , চাপ উদ্দেশ্যে ইস্পাত পাইপ এবং টিউব জন্য স্পেসিফিকেশন: নির্দিষ্ট নিম্ন তাপমাত্রা বৈশিষ্ট্য সঙ্গে কার্বন এবং খাদ ইস্পাত
BS3604 , চাপ উদ্দেশ্যে ইস্পাত পাইপ এবং টিউব জন্য স্পেসিফিকেশন: উল্লম্ব উচ্চ তাপমাত্রা বৈশিষ্ট্য সঙ্গে ferritic খাদ ইস্পাত।
BS3605 , seamless এবং চাপ উদ্দেশ্যে আস্টেনটিক স্টেইনলেস স্টীল পাইপ এবং ইস্পাত টিউব welded
BS4360 , ঢালাই স্ট্রাকচারাল steels জন্য স্পেসিফিকেশন
BS4848 , হট ঘূর্ণিত স্ট্রাক্র্রুল ইস্পাত বিভাগ
BS4848-2, ঠালা বিভাগ
BS5135 , কার্বন এবং কার্বন ম্যাঙ্গানিজ steels মেটাল-চাপ ঢালাই
BS6323 , অটোমোবাইল, যান্ত্রিক এবং সাধারণ প্রকৌশল উদ্দেশ্যে সিমलेस এবং ওয়েলডেড ইস্পাত টিউব জন্য স্পেসিফিকেশন
BS6323-1 , সাধারণ প্রয়োজনীয়তা
