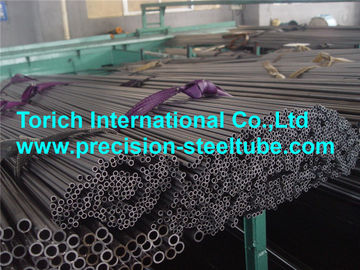

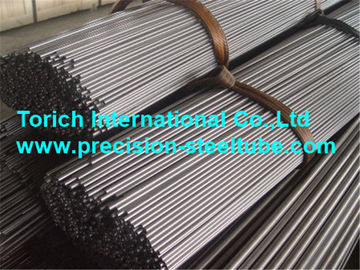

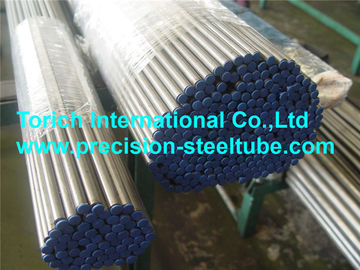

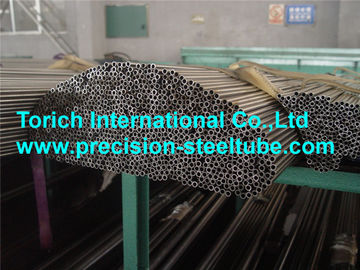

বিএস 6323-4 বি কে বিডব্লুব্লবি জিবিকে এনবিকে জিজেডএফ এনজেডএফ ঠান্ডা শেষ সিমलेस স্টিল টিউব গ্রেড সিএফএস 1 সিএফএস 2 সিএফএস 3 সিএফএস 4 সিএফএস 5 42 ক্রোমো 4
স্ট্যান্ডার্ড: বিএস 6323-4 অটোমোবাইল, যান্ত্রিক এবং সাধারণ প্রকৌশল উদ্দেশ্যে সিম लेस এবং ওয়েলডেড ইস্পাত টিউব
অংশ 4: ঠান্ডা সমাপ্ত seamless ইস্পাত টিউব জন্য নির্দিষ্ট প্রয়োজনীয়তা
অ্যাপ্লিকেশন: অটো শিল্প / যন্ত্রপাতি ব্যবহারের জন্য / যান্ত্রিক এবং সাধারণ প্রকৌশল উদ্দেশ্যে
আকার পরিসীমা: OD: 6-280mm WT: 1-30 মিমি এল: সর্বোচ্চ 12000 মিমি
উত্পাদন পদ্ধতি:
টিউব একটি নির্জন প্রক্রিয়া দ্বারা নির্মিত হয় এবং ঠান্ডা সমাপ্ত করা হবে
ঠান্ডা সমাপ্ত টিউবগুলির জন্য অভ্যন্তরীণ ও বাহ্যিক পৃষ্ঠতলগুলিতে পরবর্তী প্রক্রিয়াকরণের অবশিষ্টাংশের একটি নিম্ন স্তরের জন্য এটি অনুমোদিত, তারপরে তাদের অপসারণটি নির্মাতার এবং ক্রেতার মধ্যে একটি চুক্তির বিষয় হতে পারে।
প্রসবের শর্ত:
নিম্নলিখিত অবস্থার মধ্যে টিউব সরবরাহ করা হয়:
ক। ঠান্ডা সমাপ্ত / হার্ড (টানা হিসাবে ঠান্ডা সমাপ্ত): বি কে
খ। ঠান্ডা সমাপ্ত / নরম (হালকা ঠান্ডা কাজ): BKW
গ। Annealed: GBK
ঘ। Annealed (ডি স্কেলিং সহ): GZF
ঙ। সাধারন: এনবি কে
চ। সাধারন (ডি-স্কেলিং সহ): এনজেডএফ
পরীক্ষা:
Flattenning পরীক্ষা
লিক শক্তিশালি পরীক্ষা- এডি বর্তমান পরীক্ষা
নকশা
ation | রাসায়নিক রচনা (ল্যাড বিশ্লেষণ) | | | |
সি | যদি | MN | Pmax। | Smax। | কোটি | মো |
| % | % | % | % | % | % | % |
সিএফএস 3 | 0.20 সর্বোচ্চ। | 0.35 সর্বোচ্চ। | 0.90max। | 0,050 | 0,050 | __ | __ |
সিএফএস 3 এএ | 0.20 সর্বোচ্চ। | 0.10 থেকে 0.35 | 0.60 থেকে 1.00 | 0,050 | 0,050 | __ | __ |
সিএফএস 4 | 0.25 সর্বোচ্চ। | 0.35 সর্বোচ্চ। | 1.20 সর্বোচ্চ। | 0,050 | 0,050 | __ | __ |
সিএফএস 5 বি | 0.23 সর্বোচ্চ। | 0.50 সর্বোচ্চ। | 1.50 সর্বোচ্চ। | 0,050 | 0,050 | __ | __ |
সিএফএস 6 | 0.30 থেকে 04.40 | 0.35 সর্বোচ্চ। | 0.50 থেকে 0.90 | 0,050 | 0,050 | __ | __ |
সিএফএস 7 | 0.20 থেকে 0.30 | 0.35 সর্বোচ্চ। | 1.20 থেকে 1.50 | 0,050 | 0,050 | __ | __ |
সিএফএস 8 ডি | 0.40 থেকে 0.55 | 0.35 সর্বোচ্চ। | 0.50 to0.90 | 0,050 | 0,050 | __ | __ |
সিএফএস 9 | 0.29max। | 0.35 সর্বোচ্চ। | 1.50max। | 0,050 | 0,050 | __ | 0.15 থেকে0.25 |
সিএফএস 10 | 0.26max। | 0.35 সর্বোচ্চ। | 0.80max। | 0,050 | 0,050 | 0.80 থেকে1.20 | 0.15 থেকে 0.30 |
সিএফএস 11 | 0.45max। | 0.35 সর্বোচ্চ। | 1.00 সর্বোচ্চ। | 0,050 | 0,050 | 0.80 থেকে1.20 | 0.15 থেকে 0.30 |
Desig
জাতি | BKC (ঠান্ডা সমাপ্ত / হার্ড) | BKWC (ঠান্ডা সমাপ্ত / নরম) | জিবিকে এবং জিজেডএফ (আননিল্ড) | এনবিকে এবং এনজেডএফ (স্বাভাবিককৃত) |
Remin। | Rmmin। | আমিন। | Remin। | Rmmin। | আমিন। | Remin। | Rmmin | আমিন। | Remin। | Rmmin। | আমিন। |
এন / mm2 | এন / mm2 | % | এন / mm2 | এন / mm2 | % | এন / mm2 | এন / mm2 | % | এন / mm2 | এন / mm2 | % |
CFS3 | 360 | 450 | 6 | 280 | 400 | 9 | 170 | 340 | 26 | 215 | 360 | 24 |
CFS3Aa | 360 | 450 | 6 | 280 | 400 | 9 | 170 | 340 | 26 | 215 | 360 | 24 |
CFS4 | 415 | 520 | 5 | 315 | 450 | 8 | 200 | 400 | 24 | 235 | 410 | 22 |
CFS5b | 480 | 600 | 4 | 385 | 550 | 6 | __ | __ | __ | 340 | 490 | 20 |
CFS6 | 470 | 590 | 5 | 350 | 540 | 7 | 300 | 440 | 22 | 280 | 460 | 21 |
CFS7 | 560 | 700 | 4 | 460 | 650 | 7 | __ | __ | __ | __ | __ | __ |
CFS8d | 575 | 720 | 4 | 470 | 670 | 6 | 300 | 510 | 20 | 340 | 540 | 18 |
CFS9 | 575 | 720 | 4 | 470 | 670 | 6 | __ | __ | __ | __ | __ | __ |
CFS10 | 575 | 720 | 4 | 470 | 670 | 6 | __ | __ | __ | __ | __ | __ |
CFS11 | 575 | 720 | 4 | __ | 670 | 6 | __ | __ | __ | __ | __ | __ |
"3,3 এবং 5 এর টিউবগুলির নোট ঢালাই বিশেষ কৌশলগুলির প্রয়োজন নেই তবে ওয়েল্ডিংয়ের যথাযথ ব্রিটিশ স্ট্যান্ডার্ডে দেওয়া নির্দেশ অনুসারে যত্ন নেওয়া উচিত এবং ঢালাই করা উচিত, উদাহরণস্বরূপ বিএস 5135। দেখানো অন্যান্য শ্রেণীর ঢালাই বিশেষ কৌশল প্রয়োজন।
AGrade 3A কঠোরতা ক্ষেত্রে ক্ষেত্রে উপযুক্ত হবে।
bgrain refining উপাদান নির্মাতার বিকল্পে যোগ করা যেতে পারে।
বি কে এবং জিকেডব্লিউ অবস্থানে সিআইএফ টিউব পরবর্তীকালে ঢালাই করা হয়, তাপমাত্রা জোনে যান্ত্রিক বৈশিষ্ট্যগুলির মধ্যে ব্রাজেড বা উত্তাপিত তাপমাত্রা জিবিকে বা এনবিকে বিতরণ করা যায়।
দেখানো সীমার মধ্যে dSteel, কিন্তু BS 970-1 রাসায়নিক গঠন অনুযায়ী, আদেশ বা অনুসন্ধান সময়মত সম্মত হলে সরবরাহ করা যেতে পারে। "
প্রকাশনার প্রতিফলন:
BS970, যান্ত্রিক এবং সংযুক্ত প্রকৌশল উদ্দেশ্যে জন্য wrought steels জন্য স্পেসিফিকেশন
BS970-1, সাধারণ পরিদর্শন এবং পরীক্ষার পদ্ধতি এবং কার্বন, কার্বন ম্যাঙ্গানিজ, খাদ এবং স্টেইনলেস steels জন্য নির্দিষ্ট প্রয়োজনীয়তা
BS3601, চাপ উদ্দেশ্যে ইস্পাত পাইপ এবং টিউব জন্য স্পেসিফিকেশন: উল্লম্ব উচ্চ তাপমাত্রা বৈশিষ্ট্য সঙ্গে কার্বন এবং কার্বন manganse ইস্পাত।
বিএস 3603 , চাপ উদ্দেশ্যে ইস্পাত পাইপ এবং টিউব জন্য স্পেসিফিকেশন: নির্দিষ্ট নিম্ন তাপমাত্রা বৈশিষ্ট্য সঙ্গে কার্বন এবং খাদ ইস্পাত
BS3604 , চাপ উদ্দেশ্যে ইস্পাত পাইপ এবং টিউব জন্য স্পেসিফিকেশন: উল্লম্ব উচ্চ তাপমাত্রা বৈশিষ্ট্য সঙ্গে ferritic খাদ ইস্পাত।
BS3605 , seamless এবং চাপ উদ্দেশ্যে আস্টেনটিক স্টেইনলেস স্টীল পাইপ এবং ইস্পাত টিউব welded
BS4360 , ঢালাই স্ট্রাকচারাল steels জন্য স্পেসিফিকেশন
BS4848 , হট ঘূর্ণিত স্ট্রাকচারাল ইস্পাত বিভাগ
BS4848-2, ঠালা বিভাগ
BS5135 , কার্বন এবং কার্বন ম্যাঙ্গানিজ steels মেটাল-চাপ ঢালাই
BS6323 , অটোমোবাইল, যান্ত্রিক এবং সাধারণ প্রকৌশল উদ্দেশ্যে সিমलेस এবং ওয়েলডেড ইস্পাত টিউব জন্য স্পেসিফিকেশন
BS6323-1 , সাধারণ প্রয়োজনীয়তা
আইএসও 4200, সমতল শেষ ইস্পাত টিউব, ঢালাই এবং seamless - মাত্রা দৈর্ঘ্য মাত্রা এবং জনসাধারণের সাধারণ টেবিল
