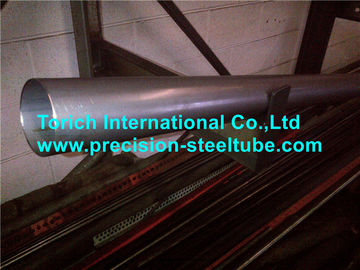

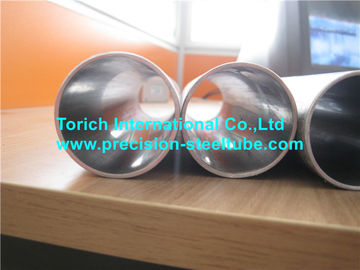

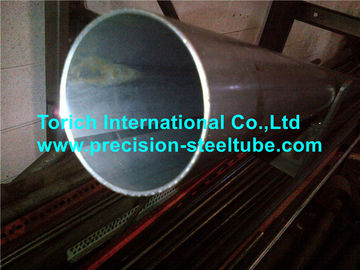

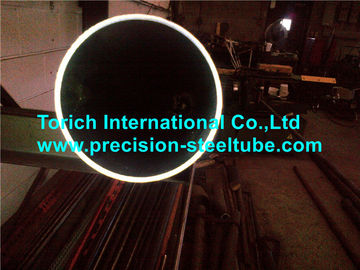

SAE J525 ঝালাই এবং ফ্লোরিং জন্য Welded ঠান্ডা ড্রানো নিম্ন কার্বন ইস্পাত টিউবিং Annealed
অ্যাপ্লিকেশন: বেটিং এবং অটো যন্ত্রাংশ flaring জন্য
দ্রুত বিস্তারিত:
আকার পরিসীমা: ওডি: 6-350 মিমি WT: 1-15 মিমি এল: গ্রাহকের আদেশ অনুযায়ী
গ্রেড: নিম্ন কার্বন ইস্পাত
উৎপাদন ও উৎপাদন: ERW + DOM
পাইপটি নলাকার ঘূর্ণায়মান ইস্পাতের আকৃতির একটি নলাকার আকারে তৈরি করা হয়, যার প্রান্তগুলি বৈদ্যুতিক-প্রতিরোধের ঢালাই দ্বারা একত্রিত এবং একত্রিত হয়।
গঠন ও ঢালাই করার পর, টিউবিং স্বাভাবিক করা হবে এবং একটি ঠান্ডা অঙ্কন অপারেশনকে প্রভাবিত করবে যার ফলে ক্রস সেকেনালিয়াল এলাকায় 15% সর্বনিম্ন হ্রাস পাবে, যার মধ্যে 8% প্রাচীর বেধে হ্রাস পাবে। ঠান্ডা কাজ করার পরে, টিবিটিটি একটি বায়ুমণ্ডলীয়ভাবে নিয়ন্ত্রিত পদ্ধতির মাধ্যমে সাধারণ পণ্য তৈরি করতে হবে যা SAE J525 এর প্রয়োজনীয়তা পূরণ করবে।
বর্ণনা:
গরম বা ঠান্ডা ঘূর্ণিত ইস্পাত থেকে তৈরি যান্ত্রিক টিউবিং।
যান্ত্রিক পাইপ হিসাবে ব্যবহার করার জন্য বৈদ্যুতিক-প্রতিরোধের-ঢালাই কম কার্বন ইস্পাত টিউবিং আবরণ
সুবিধা:
ভাল মনোযোগ, seamless তুলনায় ভাল দাম।
| সারণী 1- বাইরে ডুবে যাওয়া টোলার ঝাঁকনি |
নামমাত্র টিউবিং
ওডি মিমি | সহ্য
OD ± মিমি | সহ্য
আইডি ± মিমি |
| 9.50 পর্যন্ত | 0.05 | 0.05 |
| 9.50 থেকে 15.88 সমেত অন্তর্ভুক্ত | 0.06 | 0.06 |
| 15.88 থেকে 50.80 এর মধ্যে অন্তর্ভুক্ত | 0.08 | 0.08 |
| 50.8 থেকে 63.50 সমেত অন্তর্ভুক্ত | 0.10 | 0.10 |
| 63.50 থেকে 76.20 সমেত অন্তর্ভুক্ত | 0.13 | 0.13 |
| 76.20 থেকে 100.00 সমেত অন্তর্ভুক্ত | 0.15 | 0.15 |
| WT সহনশীলতা 10% এর বেশি হবে না |
| সারণী 2- ঝাঁকনি ওয়াল ভাঙা টোলেন্স |
নামমাত্র
প্রাচীর বেধ | নামমাত্র ওডি
22 মিমি মাধ্যমে
± মিমি | নামমাত্র ওডি
22-48mm
± মিমি | নামমাত্র ওডি
48-100mm
± মিমি |
| 0.89 | 0.05 / 0.05 | 0.05 / 0.05 | 0.05 / 0.05 |
| 1.00 | 0.05 / 0.05 | 0.05 / 0.08 | 0.05 / 0.08 |
| 1.25 | 0.05 / 0.05 | 0.05 / 0.08 | 0.05 / 0.08 |
| 1.50 | 0.05 / 0.05 | 0.05 / 0.08 | 0.05 / 0.08 |
| 1.65 | 0.05 / 0.05 | 0.05 / 0.08 | 0.05 / 0.08 |
| 2.00 | 0.05 / 0.05 | 0.05 / 0.08 | 0.05 / 0.08 |
| 2.11 | 0.05 / 0.05 | 0.05 / 0.08 | 0.05 / 0.08 |
| 2,410 | 0.05 / 0.05 | 0.05 / 0.08 | 0.08 / 0.08 |
| 2.500 | 0.05 / 0.08 | 0.05 / 0.10 | 0.08 / 0.08 |
| 2,770 | 0.05 / 0.08 | 0.05 / 0.10 | 0.08 / 0.08 |
| 3.000 | 0.05 / 0.08 | 0.05 / 0.10 | 0.08 / 0.08 |
| 3,050 | 0.05 / 0.08 | 0.05 / 0.10 | 0.08 / 0.08 |
| 3.40 | - | 0.05 / 0.10 | 0.08 / 0.08 |
| 3.75 | - | 0.05 / 0.10 | 0.08 / 0.08 |
| 4.00 | - | 0.08 / 0.10 | 0.08 / 0.10 |
| 4.19 | - | 0.08 / 0.10 | 0.08 / 0.10 |
| 4,57 | - | 0.10 / 0.10 | 0.08 / 0.13 |
| 5.00 | - | 0.10 / 0.13 | 0.10 / 0.13 |
| টেবিল 2 - রাসায়নিক প্রয়োজনীয়তা |
| উপাদান | % |
| কারবন | 0.06-0.18 |
| ম্যাঙ্গানীজ্ | 0.30 থেকে 0.60 |
| Phosphprus | 0.040 সর্বোচ্চ |
| গন্ধক | 0.050 সর্বোচ্চ |
| টেবিল 3 - মেকানিক্যাল সম্পত্তি |
| প্রোপার্টি | মান |
| ফলন শক্তি, মি | 170 এমপিএ |
| আলটিমেট শক্তি, মি | 310 এমপিএ |
| 50mm বৃদ্ধি, মি | 35% |
| কঠোরতা (রকওয়েল বি), সর্বোচ্চ | 65.00 |
উৎপাদন ও নমুনা:
সম্পর্কিত স্টাডান্ডার জন্য SAE প্রকাশনা:
SAE J409 পণ্য বিশ্লেষণ - একটি তাপ বা কাস্ট নির্দিষ্ট রাসায়নিক বিশ্লেষণ থেকে অনুমতিযোগ্য বৈচিত্র
ইস্পাত কাস্ট
SAE J514 হাইড্রোলিক টিউব জিনিসপত্র
Tubing জন্য SAE J533 অগ্নিতরঙ্গ
SAE J1677 নিম্ন কার্বন ইস্পাত এবং তামা নিকেল টিউবিং জন্য পরীক্ষা এবং পদ্ধতি
SAE J1065 নরমাল রেফারেন্স স্টিল হাইড্রোলিক টিউবিং জন্য কাজ চাপ
SAE J1453 ফিটিং - হে রিং ফেস সীল
কর্মক্ষমতা প্রয়োজনীয়তা:
Flattening পরীক্ষা - SAE1677
সমতল পরীক্ষা - SAE1677
বিপরীত Flattening পরীক্ষা - SAE1677
সম্প্রসারণ পরীক্ষা - SAE1677
কঠোরতা পরীক্ষা - SAE1677
প্রসার্য পরীক্ষা - SAE1677
বর্ধিতকরণ পরীক্ষা - SAE1677
চাপ প্রমাণ পরীক্ষা - SAE1677
Nondestructive বৈদ্যুতিক পরীক্ষা - SAE1677
পরীক্ষার সার্টিফিকেট: EN10204 3.1 বি
পরিচ্ছন্নতা - পাইপের ভিতরে এবং বাইরের পৃষ্ঠগুলি বাণিজ্যিকভাবে উজ্জ্বল, পরিষ্কার এবং গ্রীস, অক্সাইড স্কেল, কার্বন আমানত এবং অন্য যে কোনও দূষণ থেকে মুক্ত, যা সহজে উত্পাদন উদ্ভিদগুলিতে ব্যবহৃত এজেন্টগুলি পরিষ্কার করে সরানো যাবে না।
ক্ষয় সুরক্ষা - সমাপ্ত টিউবিং এর ভিতরে এবং বাইরের চালান এবং স্বাভাবিক সঞ্চয়ের সময় জারা বিরুদ্ধে সুরক্ষিত। জারা প্রতিরোধী যৌগ সহজে সাধারণ স্টোরেজ সময়ের পরে উত্পাদন ব্যবহৃত ব্যবহৃত এজেন্ট দ্বারা সরানো যাবে।
প্যাকেজিং - টিউবিং একটি উপায় বস্তাবন্দী এটি পরিবহনের এবং সংরক্ষণ করা যাবে। সাধারণত লোড এবং আনলোড করার জন্য শক্তিশালী রেখাচিত্রমালা এবং উত্তোলন স্ট্রিং সঙ্গে হেক্সাজোনাল আকৃতি সঙ্গে bundles মধ্যে। ক্রেতার প্রয়োজনীয়তা এবং চুক্তি অনুসরণ করতে পারে।
