ভিত্তিক টিউব উপাদান: | ASTM A213 304 316 | স্ট্যান্ডার্ড: | এএসটিএম |
---|---|---|---|
পাখনা: | এ.এল | আবেদন: | তাপ পরিবর্তনকারী |
খাদ বা না: | অ-খাদ | মাধ্যমিক বা না: | অ-মাধ্যমিক |
লক্ষণীয় করা: | astm a213 finned স্টেইনলেস স্টীল পাইপ,304 finned স্টেইনলেস স্টীল পাইপ,316 finned স্টেইনলেস স্টীল পাইপ |

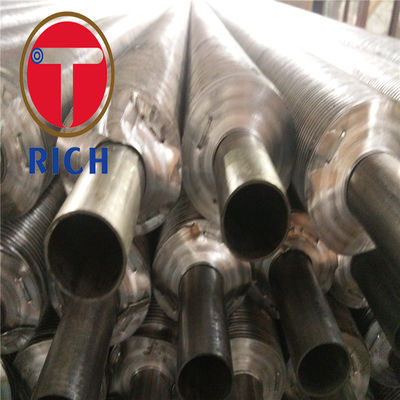

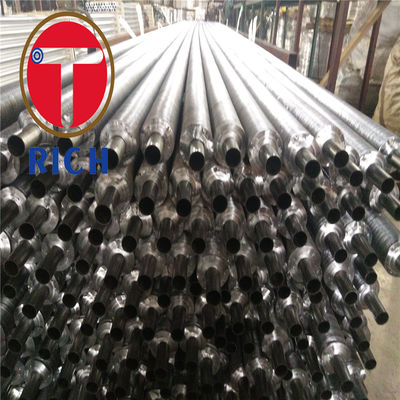

ASTM A213 304 316 ফিন টিউব সংযোগকারী ফিন টিউব এয়ার কুলার ফিনড পাইপ হিট এক্সচেঞ্জার ফিনড স্টেইনলেস স্টিল টিউবিং
ফিনড টিউবগুলি টিউব প্রাচীরের মাধ্যমে গরম তরল থেকে ঠান্ডা তরলে তাপ স্থানান্তর জড়িত অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।যে হারে এই ধরনের তাপ স্থানান্তর ঘটতে পারে তা তিনটি কারণের উপর নির্ভর করে: (1) দুটি তরলের মধ্যে তাপমাত্রার পার্থক্য;(2) প্রতিটি তরল এবং টিউব প্রাচীর মধ্যে তাপ স্থানান্তর সহগ;এবং (3) পৃষ্ঠ এলাকা যেখানে প্রতিটি তরল উন্মুক্ত হয়।একটি খালি (বিহীন) টিউবের ক্ষেত্রে, যেখানে বাইরের পৃষ্ঠের ক্ষেত্রটি ভিতরের পৃষ্ঠের ক্ষেত্রফলের চেয়ে উল্লেখযোগ্যভাবে বেশি নয়, সর্বনিম্ন তাপ স্থানান্তর সহগ সহ তরল সামগ্রিক তাপ স্থানান্তর হারকে নির্দেশ করবে।যখন টিউবের ভিতরের তরলের তাপ স্থানান্তর সহগ টিউবের বাইরের তরলের চেয়ে কয়েকগুণ বড় হয় (উদাহরণস্বরূপ, ভিতরে বাষ্প এবং বাইরে তেল), টিউবের বাইরের পৃষ্ঠকে বাড়িয়ে সামগ্রিক তাপ স্থানান্তর হার ব্যাপকভাবে উন্নত করা যেতে পারে।গাণিতিক পরিভাষায়, বাইরের পৃষ্ঠের ক্ষেত্রফল দ্বারা গুণিত বাইরের তরলের জন্য তাপ স্থানান্তর সহগের গুণফলকে অভ্যন্তরীণ পৃষ্ঠের ক্ষেত্রফল দ্বারা গুণিত অভ্যন্তরীণ তরল তাপ স্থানান্তর সহগের গুণফলের সাথে আরও ঘনিষ্ঠভাবে মেলে।
বেস টিউব উপাদান:SA192 SMLS 31.8mmOD*2.9mmTHK*7260mmLG
ফিন উপাদান:সিএস;FPM67fins X 1.5 mm THK x 75 mm W x 160 mm H
তৈরির পদ্ধতি:
এটি উচ্চ ফ্রিকোয়েন্সি ওয়েল্ডিং সর্পিল প্রযুক্তি গ্রহণ করে, উচ্চ ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই সহ জাতীয় পেটেন্ট প্রযুক্তি স্টিলের স্ট্রিপ, স্টিলের পাইপকে একই সময়ে গরম করার জন্য তাপ উত্স হিসাবে, একসাথে ঝালাই করা
উপাদান:ইস্পাত, কার্বন ইস্পাত, ইত্যাদি
বেয়ার টিউব ওডি:25-63 মিমি ফিন পিচ: 8-30 মিমি ফিন উচ্চতা: <200 মিমি ফিন পুরু: 1.5-3.5 মিমি
নাম | বেস টিউব (OD) মিমি |
ফিন পিচ (মিমি) |
দৈর্ঘ্য (মি) |
|||
মিন | সর্বোচ্চ | মিন | সর্বোচ্চ | মিন | সর্বোচ্চ | |
এক্সট্রুড অ্যালুমিনিয়াম ফিন টিউব | 12.7 | 51 | 2.1 | 10 | 0.5 | 20 |
এল/এলএল/কেএল অ্যালুমিনিয়াম ফিন টিউব | 19 | 51 | 2.1 | 3.2 | 0.5 | 15 |
এমবেডেড অ্যালুমিনিয়াম ফিন টিউব | 19 | 42 | 2.3 | 3.2 | 0.5 | 15 |
নিম্ন পাখনা টিউব | 12.7 | 32 | 0.8 | 2 | 0.5 | 20 |
সর্পিল পাখনা টিউব | 12.7 | 70 | 0.5 | 20 | ||
ERW HF স্পাইরাল ফিন টিউব | 16 | 219 | 3 | 25 | 0.5 | 28 |
ERW HF সর্পিল দানাদার ফিন টিউব | 16 | 219 | 3 | 25 | 0.5 | 28 |
সেরেটেড প্রস্থ (মিমি) 10 মিনিট~26 সর্বোচ্চ |
সেরেটেড গভীরতা (মিমি) 4 মিনিট~16 সর্বোচ্চ |
|||||
ERW স্টাডেড টিউব | ৮৯ | 200 | 16 | 50 | 2 | 15 |
DC ERW H/HH ফিন টিউব | 25 | 51 | 9 | 25 | 1 | 15 |
H/HH পাখনা | দৈর্ঘ্য(মিমি) 60 মিনিট-150 সর্বোচ্চ |
বেধ (মিমি) 1.5 মিনিট~4 সর্বোচ্চ |
প্রস্থ(মিমি) 30 মিনিট~50 সর্বোচ্চ |
অ্যাপ্লিকেশন
অ্যাপ্লিকেশানগুলির সাধারণ উদাহরণ যেখানে ফিনড টিউবগুলি ব্যবহার করা হয় সেগুলির মধ্যে নিম্নলিখিতগুলি অন্তর্ভুক্ত রয়েছে:
