উপাদান: | কার্বন ইস্পাত , স্টেইনলেস স্টিল , মিশ্র ইস্পাত | প্রকারভেদ: | এমবেডেড জি ফিন টিউব |
---|---|---|---|
প্রযোজ্য যন্ত্রপাতি: | হিট এক্সচেঞ্জার রেডিয়েটর | ফিন উপাদান: | আল |
লম্বা: | গ্রাহকের অনুরোধ হিসাবে | নকশা: | হ্যাঁ |
লক্ষণীয় করা: | 16mo3 এমবেডেড ফিন টিউব,sa179 এমবেডেড ফিন টিউব,304 ফিন্ড পাইপ হিট এক্সচেঞ্জার |

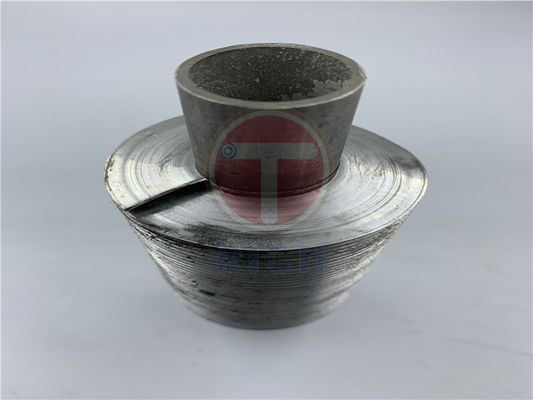

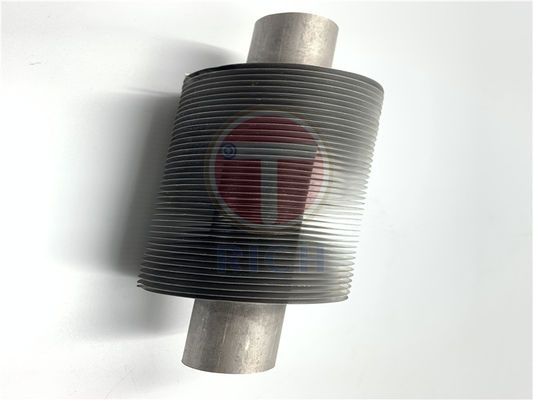

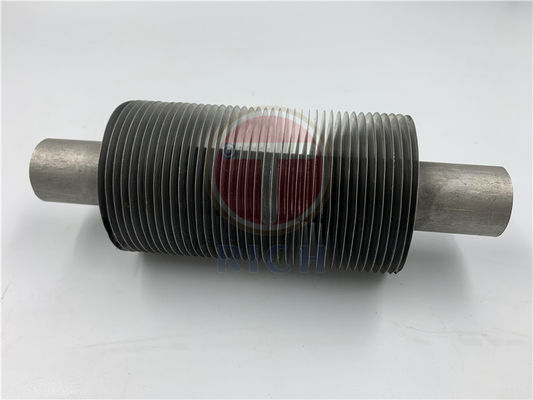

304 316 16Mo3 কার্বন ইস্পাত মিশ্র ইস্পাত এমবেডেড জি ফিন টিউব ফিন এবং টিউব হিট এক্সচেঞ্জার ডিএক্স ফিন্টুবস হিট এক্সচেঞ্জারের জন্য
একটি নল প্রাচীরের মাধ্যমে একটি গরম তরল থেকে একটি শীতল তরলে তাপ স্থানান্তর করার সাথে জড়িত ফিন্ড টিউবগুলি ব্যবহার করা হয়।যে হারে এই ধরনের তাপ স্থানান্তর ঘটতে পারে তা তিনটি বিষয়ের উপর নির্ভর করে: (১) দুই তরলের মধ্যে তাপমাত্রার পার্থক্য;(2) প্রতিটি তরল এবং নল প্রাচীরের মধ্যে তাপ স্থানান্তর সহগ;এবং (3) পৃষ্ঠের ক্ষেত্র যেখানে প্রতিটি তরল উন্মুক্ত।একটি খালি (আনফিনেড) টিউবগুলির ক্ষেত্রে, যেখানে বাইরের পৃষ্ঠের ক্ষেত্রটি অভ্যন্তরীণ পৃষ্ঠের ক্ষেত্রের তুলনায় উল্লেখযোগ্যভাবে বেশি নয়, সর্বনিম্ন তাপ স্থানান্তর সহগ সহ তরল সামগ্রিক তাপ স্থানান্তর হার নির্ধারণ করবে।যখন নলের ভিতরে তরলের তাপ স্থানান্তর সহগ টিউবের বাইরের তরলের চেয়ে কয়েকগুণ বড় হয় (উদাহরণস্বরূপ বাষ্প ভিতরে এবং বাইরে তেল), নলের বাইরের পৃষ্ঠ বাড়িয়ে সামগ্রিক তাপ স্থানান্তরের হার ব্যাপকভাবে উন্নত করা যায়।গাণিতিক ভাষায়, বাইরের পৃষ্ঠের ক্ষেত্রফল দ্বারা বহিরাগত তরলের জন্য তাপ স্থানান্তর সহগের গুণফলকে অভ্যন্তরীণ পৃষ্ঠের ক্ষেত্রফল দ্বারা গুণিত ভিতরের তরল তাপ স্থানান্তর সহগের উৎপাদনের সাথে আরও নিবিড়ভাবে মিলিয়ে তৈরি করা হয়।
বেস টিউব উপাদান: SA192 SMLS 31.8mmOD*2.9mmTHK*7260mmLG Fin
উপাদান:সিএস;FPM67fins X 1.5 mm THK x 75 mm W x 160 mm H
তৈরির পদ্ধতি: এটি উচ্চ ফ্রিকোয়েন্সি dingালাই সর্পিল প্রযুক্তি গ্রহণ করে, উচ্চ ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই সহ জাতীয় পেটেন্ট প্রযুক্তি ইস্পাত স্ট্রিপ, ইস্পাত পাইপ গরম করার জন্য তাপ উৎস হিসাবে, একসঙ্গে dedালাই করা হয় উপাদান: ইস্পাত, কার্বন ইস্পাত, ইত্যাদি বেয়ার টিউব ওডি: 25-63 মিমি ফিন পিচ: 8-30 মিমি ফিন উচ্চতা: <200 মিমি ফিন মোটা: 1.5-3.5 মিমি
নাম | বেস টিউব (OD) মিমি |
ফিন পিচ (মিমি) |
দৈর্ঘ্য (মি) |
|||
ন্যূনতম | সর্বোচ্চ | ন্যূনতম | সর্বোচ্চ | ন্যূনতম | সর্বোচ্চ | |
এক্সট্রুড অ্যালুমিনিয়াম ফিন টিউব | 12.7 | ৫১ | 2.1 | 10 | 0.5 | 20 |
এল/এলএল/কেএল অ্যালুমিনিয়াম ফিন টিউব | 19 | ৫১ | 2.1 | 3.2 | 0.5 | 15 |
এমবেডেড অ্যালুমিনিয়াম ফিন টিউব | 19 | 42 | 2.3 | 3.2 | 0.5 | 15 |
লো ফিন টিউব | 12.7 | 32 | 0.8 | 2 | 0.5 | 20 |
সর্পিল ফিন টিউব | 12.7 | 70 | 0.5 | 20 | ||
ERW HF সর্পিল পাখনা নল | 16 | 219 | 3 | 25 | 0.5 | 28 |
ERW HF সর্পিল সারেটেড ফিন টিউব | 16 | 219 | 3 | 25 | 0.5 | 28 |
দাগযুক্ত প্রস্থ (মিমি) 10 মিনিট ~ 26 সর্বোচ্চ |
দাগযুক্ত গভীরতা (মিমি) 4 মিনিট ~ 16 সর্বোচ্চ |
|||||
ERW স্টডেড টিউব | 89 | 200 | 16 | 50 | 2 | 15 |
ডিসি ERW H/HH ফিন টিউব | 25 | ৫১ | 9 | 25 | ঘ | 15 |
H/HH পাখনা | দৈর্ঘ্য (মিমি) 60 মিনিট -150 সর্বোচ্চ |
বেধ (মিমি) 1.5 মিনিট ~ 4 সর্বোচ্চ |
প্রস্থ (মিমি) 30 মিনিট ~ 50 সর্বোচ্চ |
অ্যাপ্লিকেশন
অ্যাপ্লিকেশনগুলির সাধারণ উদাহরণ যেখানে ফিন্ড টিউব ব্যবহার করা হয় নিম্নলিখিতগুলি অন্তর্ভুক্ত করে:
বয়লার ফ্লু গ্যাস, গ্যাস টারবাইন নিষ্কাশন, ইনসিনারেটর ইত্যাদি থেকে তাপ ব্যবহার করার জন্য বিভিন্ন ধরণের অর্থনীতিবিদ এবং বর্জ্য তাপ পুনরুদ্ধার ইউনিট।
গ্লাইকোল ডিহাইড্রেশন ইউনিট
বহিষ্কৃত হিটার, যেমন এলএনজি ভ্যাপোরাইজার, এয়ার প্রি-হিটার, অয়েল হিটার ইত্যাদি।
অ্যাসফাল্ট ট্যাংক হিটার
এয়ার কুলার, যেমন কম্প্রেসার জ্যাকেট ওয়াটার এবং লুব অয়েল কুলার
কাঠ শুকানোর ভাটা, এবং অনুরূপ অ্যাপ্লিকেশন
প্রাণিসম্পদ ঘের এবং গ্রীনহাউস হিটার
