আদর্শ: | ঝালাই | আবেদন: | তাপ পরিবর্তনকারী |
---|---|---|---|
সাক্ষ্যদান: | ISO | মান: | এএসটিএম |
Eldালাই লাইন টাইপ: | ERW, বিজোড় | ইস্পাত গ্রেড: | Gr2 |

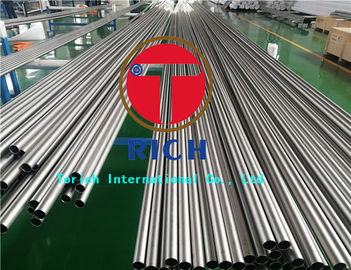

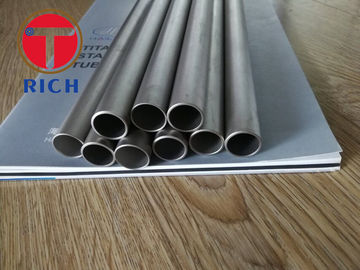

বেধ: | 1mm-40mm | পণ্যের নাম: | এএসটিএম বি 862 জিআর 2 কোল্ড রোলড টাইটানিয়াম টিউব এবং টিউব হিট এক্সচেঞ্জার |
লক্ষণীয় করা: | কার্বন ইস্পাত টিউব,তাপ এক্সচেঞ্জার টিউব |
Eldালাই টাইটানিয়াম কোল্ড আঁকা বিজোড় ইস্পাত টিউব এএসটিএম বি 338 জিআর 2
রাসায়নিক প্রয়োজনীয়তা
গঠন % | |||||||
উপাদানসমূহ | জিআর 1 | জিআর 2 | জিআর 3 | জিআর 7 | জিআর 9 | জিআর 11 | জিআর 12 |
এন সর্বাধিক |
0.03 | 0.03 | 0.05 | 0.03 | 0.03 | 0.03 | 0.03 |
সি সর্বোচ্চ | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 |
এইচ সর্বোচ্চ | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 |
ফে ম্যাক্স | 0.20 | 0.30 | 0.30 |
0.30 |
0.25 | 0.20 | 0.30 |
হে সর্বাধিক | 0.18 | 0.25 | 0.35 | 0.25 | 0.15 | 0.18 | 0.25 |
আল | 2.5-3.5 | ||||||
ভী | 2.0-3.0 | ||||||
PD | 0.12-0.25 | 0.12-0.25 | |||||
মো | 0.2-0.4 | ||||||
এন | 0.6-0.9 | ||||||
অবশিষ্ট প্রতিটি সর্বোচ্চ | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
মোট অবশিষ্ট | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 |
ti |
ভারসাম্য |
ভারসাম্য | ভারসাম্য | ভারসাম্য | ভারসাম্য | ভারসাম্য | ভারসাম্য |
গঠন % | |||||||
উপাদানসমূহ | জিআর 13 | জিআর 14 | জিআর 15 | জিআর 16 | জিআর 17 | জিআর 18 | জিআর 26 |
এন সর্বাধিক |
0.03 | 0.03 | 0.05 | 0.03 | 0.03 | 0.03 | 0.03 |
সি সর্বোচ্চ | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 |
এইচ সর্বোচ্চ | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 |
ফে ম্যাক্স | 0.20 | 0.30 | 0.30 |
0.30 |
0.20 | 0.25 | 0.30 |
হে সর্বাধিক | 0.10 | 0.15 | 0.25 | 0.25 | 0.18 | 0.15 | 0.25 |
আল | 2.5-3.5 | ||||||
ভী | 2.0-3.0 | ||||||
ru |
0.04-0.06 | 0.04-0.06 | 0.04-0.06 | 0.08-0.14 | |||
PD | 0.04-0.08 | 0.04-0.08 | 0.04-0.08 | ||||
এন | 0.4-0.6 | 0.4-0.6 | 0.4-0.6 | ||||
অবশিষ্ট প্রতিটি সর্বোচ্চ | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
মোট অবশিষ্ট | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 |
ti |
ভারসাম্য |
ভারসাম্য | ভারসাম্য | ভারসাম্য | ভারসাম্য | ভারসাম্য | ভারসাম্য |
গঠন % | ||||||||
উপাদানসমূহ | জিআর 27 | জিআর 28 | জিআর 30 | জিআর 31 | জিআর 33 | জিআর 34 | জিআর 35 | জিআর 36 |
এন সর্বাধিক |
0.03 | 0.03 | 0.03 | 0.05 | 0.03 | 0.05 | 0.05 | 0.03 |
সি সর্বোচ্চ | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.04 |
এইচ সর্বোচ্চ | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0,0035 |
ফে ম্যাক্স | 0.20 | 0.25 | 0.30 |
0.30 |
0.30 | 0.30 | 0.2-0.8 | 0.03 |
হে সর্বাধিক | 0.18 | 0.15 | 0.25 | 0.35 | 0.25 | 0.35 | 0.25 | 0.16 |
আল | 2.5-3.5 | 4.0-5.0 | ||||||
ভী | 2.0-3.0 | 1.1-2.1 | ||||||
ru |
0.08-0.14 | 0.08-0.14 | 0.02-0.04 | 0.02-0.04 | ||||
PD | 0.04-0.08 | 0.04-0.08 | 0.01-0.02 | 0.01-0.02 | ||||
কো | 0.20-0.80 | 0.20-0.80 | ||||||
মো | 1.5-2.5 | |||||||
কোটি | 0.1-0.2 | 0.1-0.2 | ||||||
এন | 42-47 | |||||||
যদি | 0.20-0.40 | |||||||
অবশিষ্ট প্রতিটি সর্বোচ্চ | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
মোট অবশিষ্ট | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 |
ti |
ভারসাম্য |
ভারসাম্য | ভারসাম্য | ভারসাম্য | ভারসাম্য | ভারসাম্য | ভারসাম্য | ভারসাম্য |
টেনসিল প্রয়োজনীয়তা
শ্রেণী |
প্রসার্য শক্তি |
উত্পাদন শক্তি | প্রতান |
এমপিএ | এমপিএ | 2 ইন বা 50 মিমি মিনিটে% | |
1 অ্যানিলিং | 240 | 170-310 | 24 |
2Annealing | 345 | 275-450 | 20 |
3Annealing | 450 | 380-550 | 18 |
7Annealing | 345 | 275-450 | 20 |
9Cold-কাজ + + এসআর | 860 | 725 মিনিট | 10 |
9Annealing | 620 | 483 মিনিট | 15 |
11Annealing | 240 | 170-310 | 24 |
12Annealing | 483 | 345 মিনিট | 18 |
13Annealing | 275 | 170 মিনিট | 24 |
14Annealing | 410 | 275 মিনিট | 20 |
15Annealing | 483 | 380 মিনিট | 18 |
16Annealing | 345 | 275-450 | 20 |
17Annealing | 240 | 170-310 | 24 |
18Cold-কাজ + + এসআর | 860 | 725 | 10 |
18Annealing | 620 | 483 | 15 |
26 | 345 | 275-450 | 20 |
27 | 240 | 170-310 | 24 |
28 | 620 | 483 | 15 |
30 | 345 | 275-450 | 20 |
31 | 450 | 380-550 | 18 |
33 | 345 | 275-450 | 20 |
34 | 450 | 380-550 | 18 |
35 | 895 | 828 মিনিট | 5 |
36 | 450 | 410-655 | 10 |
আকারের পরিসীমা: OD20-28 মিমি ডাব্লুটি 2,2.5,3 মিমি
ওডি 8 * 1.5 ওডি 12 * 1 ওডি 12.7 * 0.7 ওডি 16 * .08 ওডি 16 * 2 ওডি 19 * 0.8 ওডি 19 * 1 ওডি 19/25 * 2 ওডি 38 * 1 ওডি 50 * 1 ওডি 19 * 1.2 ওডি 25 * 1.2 অন্যান্য আকারও উপলভ্য।
আবেদন: কনডেন্সার এবং হিট এক্সচেঞ্জার বিমান ইঞ্জিন
উত্পাদন মিethod: ঝালাই।
