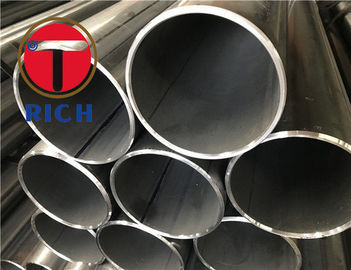

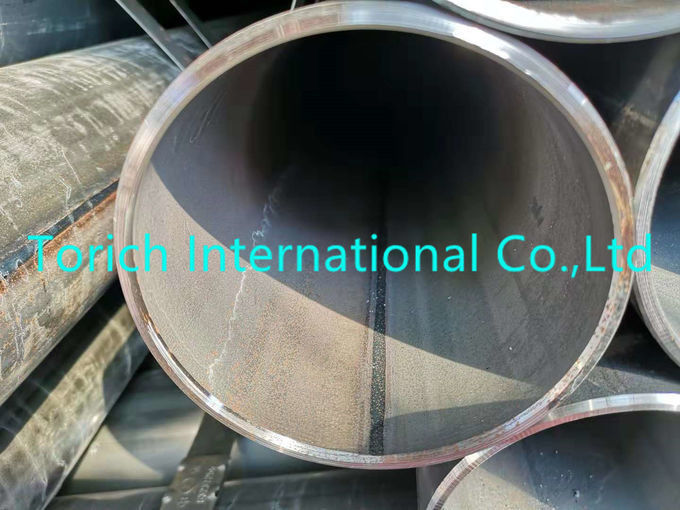

EN10217-1 P235TR1 P195TR1 চাপ উদ্দেশ্য জন্য কার্বন ইস্পাত ঢালাই পাইপ
EN10217-1 চাপ উদ্দেশ্য জন্য ঢালাই ইস্পাত টিউব - প্রযুক্তিগত বিতরণ শর্তাবলী -
পার্ট 1: নির্দিষ্ট কক্ষ তাপমাত্রা বৈশিষ্ট্য সঙ্গে অ মিশ্র ইস্পাত টিউব
২ য় শতাব্দীর পর থেকে, ওয়েল্ডিং সমুদ্র গুণমানটি উন্নতমানের মানের ইস্পাত কুণ্ডলী উত্পাদন, ঢালাই প্রযুক্তি এবং পরিদর্শন প্রযুক্তি উন্নতির দ্রুত উন্নয়নের সাথে অনেক বেশি বৃদ্ধি পেয়েছে, আরো ঢালাই ইস্পাত টিউব মাপ উপলব্ধ রয়েছে এবং ধীরে ধীরে বিস্তৃতভাবে বিভিন্ন জায়গায় সিমलेस স্টিল টিউব প্রতিস্থাপনের জন্য ব্যাপকভাবে ব্যবহৃত হয়।
উপাদান:
সম্পূর্ণরূপে নিহত ইস্পাত, একটি ferritic শস্য আকার সঙ্গে জরিমানা শস্য ইস্পাত।
ইস্পাত নাম:
EN10027-1 এবং CR10260 অনুযায়ী
প্রস্তুত
HFW উচ্চ ফ্রিকোয়েন্সি welded
SAW ঝিল্লি চাপ ঝালাই - দীর্ঘস্থায়ী সিম - SAWH
- হেলিকাল সিম - SAWL
ঢালাই পদ্ধতি:
Submerged ard welded (SAW) টিউবগুলির জন্য ঢালাই প্রক্রিয়া পরীক্ষা ও পরিদর্শন করা হয় এবং EN10217-1 অনুযায়ী অনুমোদিত হয়
Apperance এবং সাধারণ:
জোড় এলাকায় ফাটল, সংযম অভাব এবং অনুপ্রবেশ অভাব থেকে মুক্ত
টিউব চাক্ষুষ পরীক্ষা দ্বারা সনাক্ত করা যেতে পারে যে বহিরাগত পৃষ্ঠ ত্রুটি থেকে মুক্ত।
লিক-tigthtness:
টিউব লিক-টাইটেশনের জন্য একটি হাইড্রোস্ট্যাটিক পরীক্ষা বা ইলেক্ট্রোম্যাগনেটিক পরীক্ষা পাস করবে
অ বিনাশক পরীক্ষা:
সমস্ত ইডব্লিউ এবং বিডব্লিউ টিউবগুলির ঢালাই সিমের পুরো দৈর্ঘ্যটি অনুদৈর্ঘ্য ইমফেকশনের সনাক্তকরণের জন্য একটি অ-ধ্বংসাত্মক পরীক্ষা
সমস্ত SAW টিউবগুলির ঢালাই সিলের সম্পূর্ণ দৈর্ঘ্য অসম্পূর্ণতার সনাক্তকরণের জন্য একটি নন-ডিস্ট্রাক্টিক পরীক্ষা-নিরীক্ষা করা হবে।
ঋজুতা:
কোন নল দৈর্ঘ্য L এর সোজাতা থেকে বিচ্যুতি, 0.0015L অতিক্রম করা হবে না।
কোন এক মিটার দৈর্ঘ্য উপর সোজাতা থেকে বিচ্যুতি প্রকৃতপক্ষে 3 মিমি হবে না।
শেষ প্রস্তুতি:
টিউব বর্গাকার কাটা শেষ দিয়ে বিতরণ করা হবে। শেষ অত্যধিক burrs থেকে মুক্ত হতে হবে।
EN10217-1AnnexA অনুযায়ী submerged চাপ welded (SAW) টিউব জন্য ঢালাই প্রক্রিয়া পরীক্ষা এবং পরিদর্শন
SAW টিউবগুলির জন্য ওয়েলেডিং পদ্ধতি পরীক্ষা এবং পরিদর্শন EN10217-1 AnnexA অনুযায়ী সাক্ষ্য এবং অনুমোদিত
টিউব উত্পাদন প্রক্রিয়া, রুট এবং প্রসবের অবস্থা:
| রাউন্ড নম্বর | তৈরির পদ্ধতি | উৎপাদন রুট | প্রসবের শর্ত | মানের জন্য প্রযোজ্য |
| প্রক্রিয়া | প্রতীক | শুরু করার উপাদান | অপারেশন গঠন | TR1 | TR1 |
| 1A | বৈদ্যুতিক ঢালাই | ইডব্ল্যু | হিসাবে (গরম) ঘূর্ণিত ফালা | ঠান্ডা গঠিত (+ ঢালাই) | ঢালাই হিসাবে | এক্স | - |
| 1B | উঃপঃ | এক্স | - |
| 1c | দ্বারা NP | এক্স | এক্স |
| 2A | সাধারন ঘূর্ণিত ফালা | ঢালাই হিসাবে | এক্স | - |
| 2b | উঃপঃ | এক্স | এক্স |
| 2C | দ্বারা NP | এক্স | এক্স |
| 3 | হিসাবে (গরম) ঘূর্ণিত বা ঘূর্ণিত ফালা স্বাভাবিকীকরণ | কোল্ড গঠিত (+ ঢালাই) + একটি নিয়মিত তাপমাত্রা একটি নিয়মিত তাপমাত্রা দিতে গরম প্রসারিত হ্রাস | এন আর | এক্স | এক্স |
| 4 | ঠান্ডা ঘূর্ণিত + স্ট্রাস ত্রাণ | ঠান্ডা গঠিত (+ ঢালাই) | দ্বারা NP | এক্স | এক্স |
| 11a | শুকনো চাপ-ঢালাই লংটিডুনাল সিম অথবা -হেলিকাল seam | তিনি দেখলেন, -SAWL -SAWH | হিসাবে (গরম) ঘূর্ণিত প্লেট বা ফালা | ঠান্ডা গঠিত (+ ঢালাই) | ঢালাই হিসাবে | এক্স | - |
| 11B | উঃপঃ | এক্স | - |
| 11c | দ্বারা NP | এক্স | এক্স |
| 12a | Normaliseing ঘূর্ণিত প্লেট বা ফালা | ঠান্ডা গঠিত (+ ঢালাই) | ঢালাই হিসাবে | এক্স | এক্স |
| 12b | উঃপঃ | এক্স | এক্স |
| 12C | দ্বারা NP | এক্স | এক্স |
| 13a | লাইন 11 বা 12 হিসাবে | Normalizing গঠিত (+ ঢালাই) | ঢালাই হিসাবে | এক্স | এক্স |
| 13b | উঃপঃ | এক্স | এক্স |
| 13C | দ্বারা NP | এক্স | এক্স |
| 21 | ক্রমাগত ঢালাই, শুধুমাত্র ≤114.3 মিমি সঙ্গে ইস্পাত গ্রেড P195 এবং P235 জন্য | বি.ডব্লু | হিসাবে (গরম) ঘূর্ণিত ফালা | গরম গঠিত (+ ঢালাই) | ঢালাই হিসাবে | এক্স | - |
একটি askded = কোন তাপ চিকিত্সা। এনপি = সম্পূর্ণ পাইপ normalsed। NW = সাধারন ওয়েলেড জোন। NR = Normaised ঘূর্ণিত খ QUALITY TR2 এর টিউবগুলির জন্য, শুধুমাত্র উচ্চ ফ্রিকোয়েন্সি ঢালাই, ন্যূনতম ফ্রিকোয়েন্সি 100 কেজি, (প্রতীক = এইচএফডব্লিউ) অনুমতি দেওয়া হয় |
EN10217-1 অংশ 1: নির্দিষ্ট কক্ষ তাপমাত্রা বৈশিষ্ট্য সঙ্গে অ মিশ্র ইস্পাত টিউব
EN10217-2 অংশ 2: উল্লম্ব উল্লম্ব সঙ্গে বৈদ্যুতিক ঢালাই অ মিশ্রিত এবং খাদ ইস্পাত টিউব
তাপমাত্রা বৈশিষ্ট্য
EN10217-3 অংশ 3: খাদ সূক্ষ্ম শস্য ইস্পাত টিউব
EN10217-5 অংশ 4: নির্দিষ্ট নিম্ন তাপমাত্রা সঙ্গে বৈদ্যুতিক ঢালাই অ মিশ্র ইস্পাত টিউব
বৈশিষ্ট্য
EN10217-5 অংশ 5: নিমজ্জিত চাপ নির্দিষ্ট নিম্ন সঙ্গে অ মিশ্র ইস্পাত টিউব ঢালাই
তাপমাত্রা বৈশিষ্ট্য
EN10217-6 অংশ 6: নিমজ্জিত চাপ নির্দিষ্ট নিম্ন সঙ্গে অ মিশ্র ইস্পাত টিউব ঢালাই
তাপমাত্রা বৈশিষ্ট্য
EN10217-7 অংশ 7: স্টেইনলেস স্টীল টিউব।
আদর্শ রেফারেন্স:
EN 760, ঢালাই ভোজনযোগ্য - নিমজ্জিত চাপ ঢালাই জন্য Fluxes - শ্রেণীবিভাগ
EN 895, ধাতব উপকরণ মধ্যে welds ধ্বংসাত্মক পরীক্ষা - ট্রান্সক্রস প্রসার্য পরীক্ষা
EN 910, ধাতব উপকরণে ঢালাই ধ্বংসাত্মক পরীক্ষা - বেন্ড পরীক্ষা
EN1321, ধাতব উপকরণগুলিতে ঢালাইয়ের ধ্বংসাত্মক পরীক্ষা - ম্যাক্রোস্কোপিক এবং মাইক্রোস্কোপিক পরীক্ষা
welds এর
EN10002-1, ধাতব উপকরণ - প্রসার্য পরীক্ষার - অংশ 1: পরিবেষ্টিত তাপমাত্রা পরীক্ষা পদ্ধতি
EN10002-5, ধাতব উপকরণ - প্রসার্য পরীক্ষার - অংশ 5: উচ্চতর তাপমাত্রায় tesing পদ্ধতি
EN10020, ইস্পাত গ্রেড সংজ্ঞা এবং শ্রেণীবিভাগ
EN10021, ইস্পাত এবং লোহা পণ্য জন্য সাধারণ কারিগরি ডেলিভারি প্রয়োজনীয়তা
EN10027-1, স্টিলের ধ্বংসাত্মক সিস্টেম - অংশ 1: ইস্পাত নাম, মূল প্রতীক।
EN10027-2, steels জন্য নকশা সিস্টেম - পার্ট 2: সংখ্যাসূচক সিস্টেম।
EN10045-1, ধাতব উপকরণ - চ্যারি প্রভাব পরীক্ষা - অংশ 1: টেস্ট পদ্ধতি
EN10052, লৌহঘটিত পণ্য তাপ শর্তাবলী শব্দভাণ্ডার
EN10204, ধাতব পণ্য - পরিদর্শন নথি ধরনের
EN10200, বিজোড় এবং ঢালাই ইস্পাত টিউব - মাত্রা দৈর্ঘ্য এবং মাত্রা
EN10233, ধাতব উপকরণ - টিউব - সমতল পরীক্ষা
EN10234, ধাতব উপকরণ - টিউব - ড্রিফট প্রসারিত পরীক্ষা
EN10236, ধাতব উপকরণ - টিউব - রিং বর্ধিত পরীক্ষা
EN10237, ধাতব উপকরণ - টিউব - রিং প্রসার্য পরীক্ষা
EN10246-1, স্টিল টিউব অ ধ্বংসাত্মক পরীক্ষার অংশ 1: স্বয়ংক্রিয় ইলেক্ট্রোম্যাগনেটিক টেস্টিং
seamless এবং ঢালাই (submerged চাপ welded ছাড়া) জন্য ferromagnetic ইস্পাত টিউব
জলবাহী leaktightness যাচাই
EN10246-3, স্টিল টিউবগুলির অ-ধ্বংসাত্মক টেসিং - অংশ 3: স্বয়ংক্রিয় অড্ডি সিমलेस এর বর্তমান পরীক্ষা
এবং ত্রুটিযুক্ত সনাক্তকরণ জন্য ইস্পাত টিউব (submerged চাপ-ঢালাই ছাড়া) welded।
EN10246-5, স্টিল টিউব অ ধ্বংসাত্মক পরীক্ষার - অংশ 5: স্বয়ংক্রিয় পূর্ণ পেরিফেরাল চৌম্বকীয়
transducer / সমতল এবং ঝালাই এর flux ফুটো পরীক্ষার (submerged চাপ-ঢালাই ছাড়া)
অনুদৈর্ঘ্য imperfections সনাক্তকরণ জন্য ferromagnetic ইস্পাত টিউব
EN10246-6, স্টিল টিউব অ ধ্বংসাত্মক tesing - অংশ 6: স্বয়ংক্রিয় পূর্ণ পেরিফেরাল অতিস্বনক টেস্টিং
বিপরীত imperfections সনাক্তকরণ জন্য seamless ইস্পাত টিউব।
EN10247-7, ইস্পাত টিউব অ ধ্বংসাত্মক পরীক্ষার - অংশ 7: স্বয়ংক্রিয় পূর্ণ পেরিফেরাল অতিস্বনক টেস্টিং
seamless এবং ঢালাই (submerged চাপ welded ছাড়া) সনাক্তকরণের জন্য ইস্পাত টিউব
অনুদৈর্ঘ্য imperfections।
EN10246-8, ইস্পাত টিউব অ ধ্বংসাত্মক পরীক্ষার - অংশ 8: জোড় স্বয়ংক্রিয় স্বয়ংক্রিয় যন্ত্র পরীক্ষা
অনুদৈর্ঘ্য imperfections সনাক্তকরণের জন্য বৈদ্যুতিক ঢালাই টিউব seam।
EN10246-9, ইস্পাত টিউব অ বিনাশক পরীক্ষা - অংশ 9: জোড় স্বয়ংক্রিয় স্বয়ংক্রিয় যন্ত্র পরীক্ষা
অনুদৈর্ঘ্য এবং / অথবা সনাক্তকরণের জন্য submerged চাপ-ঢালাই টিউব seam
বিপরীত ত্রুটি।
EN10246-10, ইস্পাত টিউব অ ধ্বংসাত্মক পরীক্ষার - অংশ 10: ঢালাই এর রেডিওগ্রাফিক টেস্টিং
অসিদ্ধতা সনাক্তকরণ জন্য স্বয়ংক্রিয় সংমিশ্রণ চাপ-ঢালাই টিউব সিম।
EN10246-14, ইস্পাত টিউব অ ধ্বংসাত্মক পরীক্ষার - অংশ 14: স্বয়ংক্রিয় অতিস্বনক টেস্টিং
seamless এবং ঝালাই (submerged চাপ welded ছাড়া) ল্যামিনার সনাক্তকরণ জন্য ইস্পাত টিউব
অসম্পূর্ণতা
EN10246-15, ইস্পাত টিউব অ ধ্বংসাত্মক পরীক্ষার - অংশ 15: ফালা / প্লেট স্বয়ংক্রিয় স্বয়ংক্রিয় পরীক্ষা
ল্যামিনের imperfections সনাক্তকরণ জন্য ইস্পাত টিউব উত্পাদন ব্যবহৃত
EN10246-16, ইস্পাত টিউব অ ধ্বংসাত্মক পরীক্ষার - অংশ 16: এলাকার স্বয়ংক্রিয় অতিস্বনক টেস্টিং
ল্যামিনের imperfections সনাক্তকরণ জন্য ঢালাই ইস্পাত টিউব এর ঢালাই সিম সংলগ্ন
EN10246-17, ইস্পাত টিউব অ ধ্বংসাত্মক পরীক্ষার - অংশ 17: টিউব শেষ স্বয়ংক্রিয় স্বয়ংক্রিয় পরীক্ষা
ল্যামিনার imperfections সনাক্তকরণ জন্য seamless এবং ঢালাই ইস্পাত টিউব
EN10256, ইস্পাত টিউবগুলির বিনাশক পরীক্ষা - স্তর 1 এবং স্তর 2 এর যোগ্যতা এবং যোগ্যতা
এনডিটি কর্মকর্তা মো
PREN 102661) ইস্পাত টিউব, জিনিসপত্র এবং কাঠামোগত ঠালা বিভাগ - পণ্য মান ব্যবহার করার জন্য শব্দ এবং শব্দ সংজ্ঞা
EN আইএসও 377, ইস্পাত এবং ইস্পাত পণ্য - অবস্থান এবং যান্ত্রিক পরীক্ষার জন্য নমুনা এবং পরীক্ষার টুকরা প্রস্তুত করা (আইএসও 377: 1997)
প্রিন 10168 1) আয়রন এবং ইস্পাত পণ্য - পরিদর্শন নথি - তথ্য এবং বিবরণ তালিকা
EN ISO 2566-1, ইস্পাত - বর্ধিত মানগুলির রূপান্তর - অংশ 1: কার্বন এবং লো-এলোয় স্টিলেস (ISO 2566-1: 1984)
আইএসও 14284, ইস্পাত এবং লোহা - রাসায়নিক গঠন নির্ধারণের জন্য নমুনা তৈরি এবং নমুনা তৈরি করা
সিআর 10260, ইস্পাত জন্য নকশা সিস্টেম - অতিরিক্ত প্রতীক
সিআর 10261, ইসিআইএসএস ইনফরমেশন সার্কুলার আইসি 11 - আয়রন এবং ইস্পাত - রাসায়নিক বিশ্লেষণের উপলব্ধ পদ্ধতিগুলির পর্যালোচনা।
