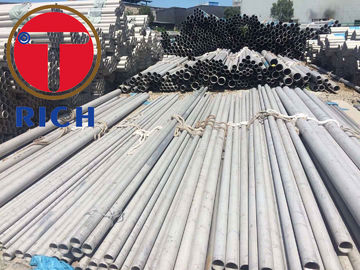

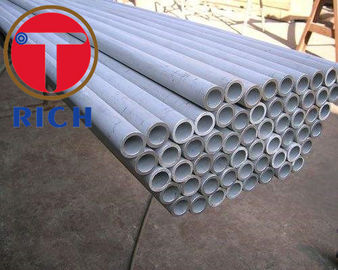

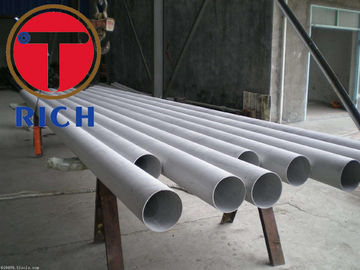

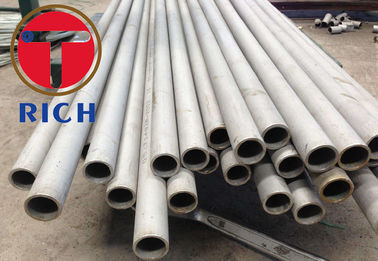

ASTM A249 304 316 বয়লার / তাপ এক্সচেঞ্জার জন্য ওয়েলেডেড অস্টেনিটিক স্টেইনলেস স্টিল টিউব
আকার:
ওডি: 1/8 (3.2 মিমি) থেকে 5 ইঞ্চি (127 মিমি)
WT: 0.015 থেকে 0.320 ইঞ্চি (0.4 থেকে 8.1 মিমি)
শ্রেণী:
টিপি 304 এইচ, টিপি 309 এইচ, টিপি 310 এইচ, টিপি 316 এইচ, টিপি 312 এইচ, টিপি 347 এইচ এবং টিপি 348 এইচ।
টিপি 304, টিপি 309 এস, টিপি 310 এস, টিপি 310 সিবি, টিপি 316, টিপি 321, টিপি 347, টিপি 348
উচ্চ তাপমাত্রা পরিষেবার জন্য যেমন superheaters এবং reheaters জন্য
অ্যাপ্লিকেশন:
বয়লার, সুপারহিয়েটার, তাপ এক্সচেঞ্জার, condensor টিউব
Austenitic স্টেইনলেস স্টীল, তাপমাত্রা সেবা অ্যাপ্লিকেশন, উচ্চ তাপমাত্রা অ্যাপ্লিকেশন
প্রস্তুত
টিউবগুলি ফিল্টার-রোলড ইস্পাত থেকে ফিল্টার ধাতু ছাড়া কোনও স্বয়ংক্রিয় ঢালাই প্রক্রিয়ার দ্বারা তৈরি করা হয়।
ঢালাইয়ের পর এবং চূড়ান্ত তাপ চিকিত্সার পূর্বে, টিউবে ঠান্ডা হয় ওয়েল্ড এবং বেস মেটাল বা জোয়েল মেটাল
পরীক্ষা এবং পরিদর্শন:
টেনশন পরীক্ষা
Flattening পরীক্ষা
প্রসারণ পরীক্ষা
বিপরীত-বেন্ড পরীক্ষা
কঠোরতা পরীক্ষা
হাইড্রোস্ট্যাটিক বা নন্ডেস্ট্রাক্টিভ ইলেকট্রিক টেস্ট
দ্রব্যের আকার
টেবিল 1 রাসায়নিক রচনা (কাস্ট বিশ্লেষণ) অস্টিনিয়িক জারা প্রতিরোধী steels একটি,% দ্বারা ভর (অব্যাহত)
| ইস্পাত গ্রেড | সি সর্বোচ্চ | যদি | MN | পি সর্বোচ্চ | এস সর্বোচ্চ | এন | কোটি | ছেদ | মো | নম্বর | এন | ti | অন্যরা |
| ইস্পাত নাম | ইস্পাত সংখ্যা |
| X2CrNi18-9 | 1,4307 | 0,030 | ≤1.00 | ≤2.00 | 0,040 | 0.015 খ | ≤0.11 | 17.50 থেকে 19.50 | - | - | - | 8.00 থেকে 10.00 গ | - | - |
| X2CrNi19-11 | 1,4306 | 0,030 | ≤1.00 | ≤2.00 | 0,040 | 0.015 খ | ≤0.11 | 18.00 থেকে 20.00 | - | - | - | 10.00 থেকে 1২.00 ডি | - | - |
| X2CrNiN18-10 | 1,4311 | 0,030 | ≤1.00 | ≤2.00 | 0,040 | 0.015 | 0.12-0.22 | 17.00 থেকে 19.50 | - | - | - | 8.50 থেকে 11.50 | - | - |
| X5CrNi18-10 | 1,4301 | 0.07 | ≤1.00 | ≤2.00 | 0,040 | 0.015 খ | ≤0.11 | 17.00 থেকে 19.50 | - | - | - | 8.00 থেকে 10.50 | - | - |
X6CrNiTi18 -10 | 1,4541 | 0.08 | ≤1.00 | ≤2.00 | 0,040 | 0.015 | - | 17.00 থেকে 19.00 | - | - | - | 9.00 থেকে 1২.00 ডি | 5xC থেকে 0.70 | - |
X6CrNiNb18 -10 | 1,4550 | 0.08 | ≤1.00 | ≤2.00 | 0,040 | 0.015 | - | 17.00 থেকে 19.00 | - | - | 10xC থেকে 1.00 | 9.00 থেকে 1২.00 ডি | - | - |
| X1CrNi25-21 | 1,4335 | 0,020 | ≤0.25 | ≤2.00 | 0.025 | 0,010 | ≤0.11 | 24.00 থেকে 26.00 | - | ≤0.20 | - | 20.00 থেকে 22.00 | - | - |
| X2CrNiMo17-12-2 | 1,4404 | 0,030 | ≤1.00 | ≤2.00 | 0,040 | 0.015 খ | ≤0.11 | 16.50 থেকে 18.50 | - | 2.00to 2.50 | - | 10.00 থেকে 13.00 ই | - | - |
| X5CrNiMo17-12-2 | 1,4401 | 0.07 | ≤1.00 | ≤2.00 | 0,040 | 0.015 খ | ≤0.11 | 16.50 থেকে 18.50 | - | 2.00to 2.50 | - | 10.00 থেকে 13.00 | - | - |
X1CrNiMoN 25-22-2 | 1,4466 | 0,020 | ≤0.70 | ≤2.00 | 0.025 | 0,010 | 0.10to 0.16 | 24.00 থেকে 26.00 | - | 2.00to 2.50 | - | 21.00 থেকে ২3.00 | - | - |
X6CrNiMoTi 17-12-2 | 1,4571 | 0.08 | ≤1.00 | ≤2.00 | 0,040 | 0.015 খ | - | 16.50 থেকে 18.50 | - | 2.00to 2.50 | - | 10.50 থেকে 13.50 গ | 5xC থেকে 0.70 | - |
X6CrNiMoNb 17-12-2 | 1,4580 | 0.08 | ≤1.00 | ≤2.00 | 0,040 | 0.015 | - | 16.50 থেকে 18.50 | - | 2.00to 2.50 | 10xC-1.00 | 10.50 থেকে 13.50 | - | - |
X2CrNiMoN 17-13-3 | 1,4429 | 0,030 | ≤1.00 | ≤2.00 | 0,040 | 0.015 | 0.12to 0.22 | 16.50 থেকে 18.50 | - | 2.00to 3.00 | - | 11.00 থেকে 14.00 ডি | - | - |
X3CrNiMo17 -13-3 | 1,4436 | 0.05 | ≤1.00 | ≤2.00 | 0,040 | 0.015 খ | ≤0.11 | 16.50 থেকে 18.50 | - | 2.00to 3.00 | - | 10.50 থেকে 13.00 ডি | - | - |
| X2CrNiMo18-14-3 | 1,4435 | 0,030 | ≤1.00 | ≤2.00 | 0,040 | 0.015 খ | ≤0.11 | 17.00 থেকে 19.00 | - | 2.00to 3.00 | - | 12.50 থেকে 15.00 | - | - |
X2CrNiMoN17 -13-5 | 1,4439 | 0,030 | ≤1.00 | ≤2.00 | 0,040 | 0.015 | 0.12to 0.22 | 16.50 থেকে 18.50 | - | 4.00to 5.00 | - | 12.50 থেকে 14.50 | - | - |
| ইস্পাত গ্রেড | সি সর্বোচ্চ | যদি | MN | পি সর্বোচ্চ | এস সর্বোচ্চ | এন | কোটি | ছেদ | মো | নম্বর | এন | ti | অন্যরা |
| ইস্পাত নাম | ইস্পাত নাম |
X1NiCrMoCu 31-27-4 | 1,4563 | 0,020 | ≤0.70 | ≤2.00 | 0,030 | 0,010 | ≤0.11 | 26.00 থেকে 28.00 | 0.70 থেকে 1.50 | 3.00 থেকে 4.00 | - | 30.00 থেকে 32,00 | - | - |
X1NiCrMoCu 25-20-5 | 1,4539 | 0,020 | ≤0.70 | ≤2.00 | 0,030 | 0,010 | ≤0.15 | 19.00 থেকে ২1.00 | 1.20 থেকে 2.00 | 4.00 থেকে 5.00 | - | 24,00 থেকে 26,00 | - | - |
X1CrNiMoCuN 20-18-7 | 1,4547 | 0,020 | ≤0.70 | ≤1.00 | 0,030 | 0,010 | 0.18to 0.25 | 19.50 থেকে ২0.50 | 0.50 থেকে 1.00 | 6.00 থেকে 7.00 | - | 17,50 থেকে 18,50 | - | - |
X1NiCrMoCuN 25-20-7 | 1,4529 | 0,020 | ≤0.50 | ≤1.00 | 0,030 | 0,010 | 0.15to 0.25 | 19.00 থেকে ২1.00 | 0.50 থেকে 1.50 | 6.00 থেকে 7.00 | - | 24,00 থেকে 26,00 | - | - |
| X2NiCrAlTi32-20 | 1,4558 | 0,030 | ≤0.70 | ≤1.00 | 0,020 | 0.015 | - | 20.00 থেকে 23.00 | - | - | - | 32,00 থেকে 35.00 | 8x (সি + এন) to0.60 | আল: 0.15 To0.45 |
- এই টেবিলে তালিকাভুক্ত উপাদানগুলি ইচ্ছাকৃতভাবে কাস্টমারের চুক্তির ব্যতীত স্টিলের সাথে যুক্ত করা হবে না। কাস্টম সমাপ্তির ব্যতীত স্ক্র্যাপ এবং অন্যান্য উপকরণ থেকে যেমন উপাদানগুলি যোগ করা এড়াতে সমস্ত যথাযথ সতর্কতা অবলম্বন করা উচিত। যান্ত্রিক বৈশিষ্ট্য এবং ইস্পাত উপযুক্ততা impair।
- পণ্যের জন্য 0.015% থেকে 0.030% নিয়ন্ত্রিত সালফার সামগ্রীর জন্য চুক্তির অনুমতি দেওয়া হয় তবে জারা প্রতিরোধের উদ্দেশ্যটি এখনও উদ্দেশ্যে উদ্দেশ্যে সন্তুষ্ট।
বিকল্প 3 : 0.015% থেকে 0.030% সালফারের বিষয়বস্তু নির্দিষ্ট করা হয়েছে । - যেখানে বিশেষ কারণে, যেমন গরম কার্যকারিতা ডেল্টাফেরাইট কন্টেন্টকে কমিয়ে আনা, অথবা নিম্ন প্রবাহযোগ্যতার লক্ষ্যে, সর্বাধিক নিকেল সামগ্রী 0.50% বৃদ্ধি করা যেতে পারে।
- যেখানে বিশেষ কারণে, যেমন গরম কার্যকারিতা ডেল্টাফেরাইট কন্টেন্টকে কমিয়ে আনা, অথবা নিম্ন প্রবাহযোগ্যতার লক্ষ্যের সাথে, সর্বাধিক নিকেল সামগ্রী 1.00% বৃদ্ধি করা যেতে পারে
- যেখানে বিশেষ কারণে, যেমন গরম কার্যকারিতা ডেল্টাফেরাইট কন্টেন্টকে কমিয়ে আনা, অথবা নিম্ন প্রবাহযোগ্যতার লক্ষ্যের সাথে, সর্বাধিক নিকেল সামগ্রী 1.50% বৃদ্ধি করা যেতে পারে।
|
সর্ম্পকপূর্ন প্রয়োজনীয়তা
S1 - স্ট্রেস-রিলিভ Annealed টিউব
S2 - নূন্যতম ওয়াল টিউব
S3- এয়ার আন্ডারওয়াটার প্রেস টেস্ট
S4 - তাপ চিকিত্সা স্থিতিশীল
S5 - অবিচ্ছিন্ন টিউব
S6 - আন্তঃসংযোগ জারা পরীক্ষা
S7 - ঢালাই ডিসচে টেস্ট
S8 - বিশেষ অ্যাপ্লিকেশন
S9 - ASME অনুরোধ প্রতি ঢালাই টিউবিং অতিরিক্ত tesing
নির্দেশিত তথ্যাদি:
এএসটিএম স্ট্যান্ডার্ডস:
অস্টিনিটিক স্টেইনলেস স্টিলগুলিতে আন্তঃগৃত্তিক আক্রমণের সংবেদনশীলতা সনাক্ত করার জন্য ASTM A262 অনুশীলন
ASTM A480 / A480M ফ্ল্যাট-রোল্ড স্টেইনলেস এবং তাপ-প্রতিরোধী ইস্পাত প্লেট, শীট এবং স্ট্রিপের সাধারণ প্রয়োজনগুলির জন্য স্পেসিফিকেশন
এএসটিএম A1016 / A1016M ফেরিটিক অ্যালায় স্টিল, অস্টিনিটিক খাদ ইস্পাত, এবং স্টেইনলেস স্টিল টিউব জন্য সাধারণ প্রয়োজনের জন্য স্পেসিফিকেশন
গড় গোল্ড সাইজ নির্ধারণের জন্য ই 112 টেস্ট পদ্ধতি
মেটাল পাইপ এবং টিউবিং এর অতিস্বনক পরীক্ষার জন্য E213 অনুশীলন
Welded পাইপ এবং টিউবিং ঢালাই জোনের অতিস্বনক পরীক্ষা জন্য E273 অনুশীলন
E527 সংখ্যায়ন ধাতু এবং অ্যালয়েস (ইউএনএস) জন্য অনুশীলন
