ASTM A 513 -6 SSID বিশেষ মসৃণ ভিতরে ব্যাসের ঢালাই আঁকা-ওভার-ম্যান্ড্রেল টিউব
দ্রুত বিস্তারিত
| উপাদান |
কার্বন ইস্পাত |
| নাম তৈরি করুন |
ম্যান্ড্রেল টিউবিং Astm A 513-6 SSID স্পেশাল স্মুথ ইনসাইড ব্যাসের উপর দিয়ে ঢালাই করা |
| স্ট্যান্ডার্ড |
ASTM A513 T5 T6(SSID),DIN2393,EN10305-2 |
| উপাদান |
1010,1018,1020,1026,St52 |
এর স্পেসিফিকেশনগ্যাস স্প্রিংসের জন্য নির্ভুল ইস্পাত টিউব:
ASTM A513 T5 T6(SSID),DIN2393,EN10305DIN EN 10305-2 অনুযায়ী HPS-টিউবস (SSID)
শ্রেণীসমূহ:1010,1018,1020,1026,St52
আকার পরিসীমা :0.375"-6" OD পর্যন্ত 0.25" ওয়াল।
উৎপাদন পদ্ধতি: ঢালাই আঁকা -ওভার-Mandrel

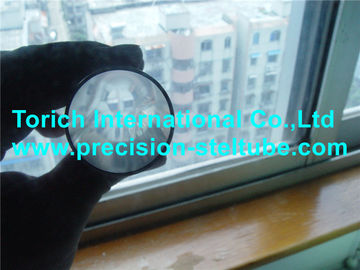

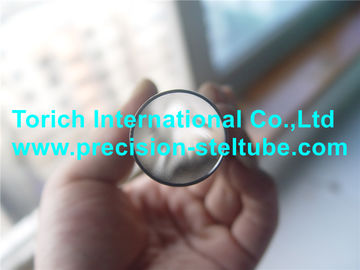

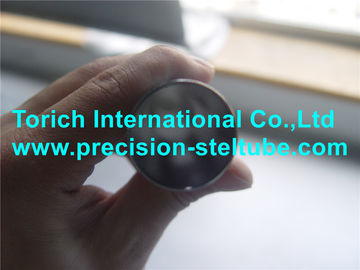

SSID টিউব উচ্চ নির্ভুলতা ইস্পাত টিউব আকৃতি: বৃত্তাকার OD এবং ID নিখুঁত মসৃণতা সর্বোচ্চ 0.8μm
উচ্চ নির্ভুলতা SSID ইস্পাত পাইপ উত্পাদন প্রযুক্তি: বিজোড় কোল্ড ড্রন এবং কোল্ড রোলিং
SSID টিউবিং উচ্চ নির্ভুলতা প্রদানের শর্ত:
AWHR
AWCR
এসডিসিআর
এমডি
SSID
| ইস্পাত গ্রেড এবং রাসায়নিক রচনা: |
|
|
| ইস্পাত |
গ |
Mn |
পৃ |
এস |
সি |
ক্র |
মো |
| শ্রেণী |
সর্বোচ্চ |
|
সর্বোচ্চ |
সর্বোচ্চ |
সর্বোচ্চ |
মিনিট |
|
| 1008 |
0.10 |
0.30-0.50 |
০.০৪০ |
0.050 |
|
|
|
| 1010 |
০.০৮-০.১৩ |
0.30-0.60 |
০.০৪০ |
0.050 |
|
|
|
| 1018 |
0.15-0.20 |
0.60-0.90 |
০.০৪০ |
0.050 |
|
|
|
| 1020 |
0.18-0.23 |
0.30-0.60 |
০.০৪০ |
0.050 |
|
|
|
| 1026 |
0.22-0.28 |
0.60-0.90 |
০.০৪০ |
0.050 |
|
|
|
| 1035 |
০.৩২-০.৩৮ |
0.60-0.90 |
০.০৪০ |
0.050 |
|
|
|
| 1045 |
0.43-0.50 |
0.60-0.90 |
০.০৪০ |
0.050 |
|
|
|
| 4130 |
0.28-0.33 |
0.40-0.60 |
০.০৪০ |
০.০৪০ |
0.15-0.35 |
0.80-1.10 |
0.15-0.25 |
| 4140 |
0.38-0.43 |
0.75-1.00 |
০.০৪০ |
০.০৪০ |
0.15-0.35 |
0.80-1.10 |
0.15-0.25 |
| শ্রেণী |
অবস্থা |
আল্টিমেট |
ফলন |
প্রসারণ |
রকওয়েল |
| |
|
শক্তি |
শক্তি |
|
কঠোরতা |
| |
|
ksi এমপিএ |
ksi এমপিএ |
% |
বি স্কেল |
| 1020 |
এইচআর |
50 345 |
32 221 |
25 |
55 |
| |
সিডব্লিউ |
70 483 |
60 414 |
5 |
75 |
| |
এসআর |
65 448 |
50 345 |
10 |
72 |
| |
ক |
48 331 |
28 193 |
30 |
50 |
| |
এন |
55 379 |
34 234 |
22 |
60 |
| 1025 |
এইচআর |
55 379 |
35 241 |
25 |
60 |
| |
সিডব্লিউ |
75 517 |
65 448 |
5 |
80 |
| |
এসআর |
70 483 |
55 379 |
8 |
75 |
| |
ক |
53 365 |
30 207 |
25 |
57 |
| |
এন |
55 379 |
36 248 |
22 |
60 |
| 1035 |
এইচআর |
65 448 |
40 276 |
20 |
72 |
| |
সিডব্লিউ |
85 586 |
75 517 |
5 |
৮৮ |
| |
এসআর |
75 517 |
65 448 |
8 |
80 |
| |
ক |
60 414 |
33 228 |
25 |
67 |
| |
এন |
65 448 |
40 276 |
20 |
72 |
| 1045 |
এইচআর |
75 517 |
45 310 |
15 |
80 |
| |
সিডব্লিউ |
90 621 |
80 552 |
5 |
90 |
| |
এসআর |
80 552 |
70 483 |
8 |
85 |
| |
ক |
65 448 |
35 241 |
20 |
72 |
| |
এন |
75 517 |
48 331 |
15 |
80 |
| 4130 |
এইচআর |
90 621 |
70 483 |
20 |
৮৯ |
| |
এসআর |
105 724 |
85 586 |
10 |
95 |
| |
ক |
75 517 |
55 379 |
30 |
81 |
| |
এন |
90 621 |
60 414 |
20 |
৮৯ |
| 4140 |
এইচআর |
120 855 |
90 310 |
15 |
100 |
| |
এসআর |
120 855 |
100 689 |
10 |
100 |
| |
ক |
80 552 |
60 414 |
25 |
85 |
| |
এন |
120 855 |
90 621 |
20 |
100 |
উচ্চ নির্ভুলতা SSID টিউব প্রদান শর্ত:
1. AWHR হট-ঘূর্ণিত ইস্পাত থেকে "ঝালাই হিসাবে"
2. AWCR কোল্ড-ঘূর্ণিত ইস্পাত থেকে "ঝালাই হিসাবে"
3. SDCR "সিঙ্ক-টানা", ঠান্ডা-ঘূর্ণিত ইস্পাত
4. MD mandrel আঁকা
5. SSID বিশেষ মসৃণ ভিতরে ব্যাস
SSID টিউব এবং পিপগুলির বৈশিষ্ট্য
ভিতরে ব্যাসের সহনশীলতা H9 - H10, ব্যাসের উপর নির্ভর করে
রুক্ষতা সর্বোচ্চ।0,8 µm
DIN EN 10305-2 অনুযায়ী বাইরের ব্যাস
সরলতা 1:1.000 মিমি
সর্বোচ্চবিকেন্দ্রতা 4%
DIN EN 10305-2 অনুযায়ী কন্ডিশন + C
ডেলিভারি শর্তইস্পাত নির্ভুলতা টিউব:তাপ চিকিত্সা ছাড়াই টানা ঠান্ডা।
আবেদন:বিদ্যুৎ উৎপাদন, স্বয়ংচালিত এবং সাধারণ প্রকৌশলের সবচেয়ে গুরুত্বপূর্ণ অ্যাপ্লিকেশনগুলিতে।
এটি হাইড্রোলিক বায়ুসংক্রান্ত সিলিনার অ্যাপ্লিকেশনে সরাসরি ব্যবহার করা যেতে পারে, হোনিং বা বার্নিশিংয়ের অনুরোধ করা হয় না।
বৈশিষ্ট্য: যথার্থতা, উপাদান খরচ কাটতে পারেন.
পরীক্ষা:এডি কারেন্ট টেস্ট।
অতিস্বনক পরীক্ষা।
