উৎপত্তি স্থল: | চীন |
---|---|
পরিচিতিমুলক নাম: | torich |
সাক্ষ্যদান: | ISO9001:2008,ISO14001:2008,TS16949,CE PED,TUV,APIABS,BV |
মডেল নম্বার: | গিগাবাইট / T13793 |
ন্যূনতম চাহিদার পরিমাণ: | 5 টন |
মূল্য: | 500-1200 USD/ton |
প্যাকেজিং বিবরণ: | কাঠের বাক্সে বা হেক্সাজোনাল bundles মধ্যে প্যাকিং |
ডেলিভারি সময়: | 35 দিন |
পরিশোধের শর্ত: | T/T, ওয়েস্টার্ন ইউনিয়ন, MoneyGram L/C, D/A, D/P, |
যোগানের ক্ষমতা: | 20000 ট / বছর |
নাম: | জিবি / T13793 10 # 15 # একটি অনুদৈর্ঘ্য বৈদ্যুতিক প্রতিরোধের ঢালাই সঙ্গে ইস্পাত পাইপ | প্রকৌশল: | HFRW |
---|---|---|---|
ভূতল: | চুর | প্রসবের শর্ত: | তাপ চিকিত্সা |
ব্যবহার: | নির্মাণ কাঠামো, তরল পরিবহন | দৈর্ঘ্য: | 4-12m |
আদ্যাশক্তি: | 5-711mm | করুন WT: | 0.5-50mm |
লক্ষণীয় করা: | welded steel pipe,welding steel tubing |

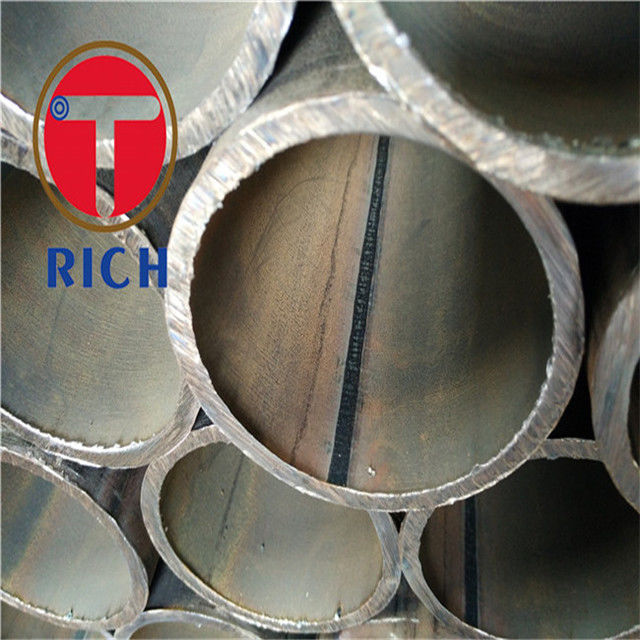

পণ্যের নাম : TORICH GB / T13793 উপাদান 10 # 15 # 20 # Q195 215A 235A একটি অনুদৈর্ঘ্য বৈদ্যুতিক প্রতিরোধের জোড়ের ইস্পাত পাইপ
স্ট্যান্ডার্ড : জিবি / T13793
আকার পরিসীমা : OD: 5-711mm WT: 0.5-50 মিমি দৈর্ঘ্য : 4-12mm অথবা গ্রাহকদের 'প্রকৃত আবেদন এবং উত্পাদন অনুযায়ী।
অ্যাপ্লিকেশন : নির্মাণ কাঠামো, তরল পরিবহন
ইস্পাত গ্রেড : 10 # 15 # 20 # Q195 / Q235 / Q345 / Q390 / Q420
প্রযুক্তি : এইচএফআরডব্লিউ
চরিত্রগত:
ভাল মনোনিবেশ
ভাল পৃষ্ঠ মানের
গুড ওডি এবং আইডি সহনশীলতা
উচ্চ নির্ভুলতা
স্থিতিশীল মানের
মসৃণ roughness
টরিচ মানের Assurance
টেবিল 1 বাইরের ব্যাসার ইউনিট সহনশীলতা : মিমি
বাইরের ব্যাসার্ধ (ডি) | জেনারেল প্রসেসিয়ন (পিডিএ) এ | উচ্চ নির্ভুলতা (PD.B) | উচ্চ নির্ভুলতা (PD.C) |
5-20 | ± 0.30 | ± 0.15 | ± 0.05 |
> 20-35 | ± 0.40 | ± 0.20 | ± 0.10 |
> 35-50 | ± 0.50 | ± 0.25 | ± 0.15 |
> 50-80 | ± 1% ডি | ± 0.35 | ± 0.25 |
> 80-114.3 | ± 0.60 | ± 0.40 | |
> 114.3-168.3 | ± 0.70 | ± 0.50 | |
> 168.3-219.1 | ± 0.80 | ± 0.60 | |
> 219.1-711 | ± 0.75% ডি | ± 0.5% ডি | |
একটি বেল্ট পরিবাহক বেলন জন্য ইস্পাত পাইপ জন্য প্রযোজ্য নয় |
টেবিল 2 ওয়াল বেধ ইউনিট সহনশীলতা : মিমি
ওয়াল বেধ (টি) | জেনারেল প্রসেসিয়ন (পিডিএ) এ | উচ্চ নির্ভুলতা (PD.B) | উচ্চ নির্ভুলতা (PD.C) | অ ইউনিফর্ম ওয়াল বেধ খ |
0.50-0.70 | ± 0.10 | ± 0.04 | ± 0.03 | ≤7.5% T |
> 0.70-1.0 | ± 0.05 | ± 0.04 | ||
> 1.0-1.5 | ± 0.06 | ± 0.05 | ||
> 1.5-2.5 | ± 10% T | ± 0.12 | ± 0.06 | |
> 2.5-3.5 | ± 0.16 | ± 0.10 | ||
> 3.5-4.5 | ± 0.22 | ± 0.18 | ||
> 4.5-5.5 | ± 0.26 | ± 0.21 | ||
> 5.5 | ± 7.5% T | ± 5.0% T | ||
একটি বেল্ট পরিবাহক বেলন জন্য ইস্পাত পাইপ জন্য প্রযোজ্য নয় বি সাধারণ জেনারেশন ইস্পাত নল জন্য আবেদন করবেন না। অ ইউনিফর্ম ওয়াল বেধ মানে একই ক্রস বিভাগে মাপা প্রাচীর বেধের সর্বোচ্চ এবং সর্বনিম্ন মানগুলির মধ্যে পার্থক্য। |
টেবিল 3 ইস্পাত টিউব নমন
বাইরের ব্যাস (ডি) / মিমি | বেন্ডিং / (মিমি / মি), এর চেয়ে বেশি নয় | ||
জেনারেল প্রসেসিয়ন (পিডিএএ) | উচ্চ নির্ভুলতা (PD.B) | উচ্চ নির্ভুলতা (PD.C) | |
> 16 | 1.5 | 1.0 | 0.5 |
সারণি 4 ইনার বুর ইউনিট উচ্চতা : মিমি
জেনারেল প্রসেসিয়ন | উচ্চ নির্ভুলতা | উচ্চ নির্ভুলতা |
+0,50 -0,20 | +0,50 -0,05 | +0,20 -0,05 |
টেবিল 5 গ্যালোভাইজড ইস্পাত পাইপ ওজন coefficient
ওয়াল বেধ টি / মিমি | 1.2 | .14 | 1.5 | 1.6 | 1.8 | 2.0 | 2.2 | 2.5 | 2.8 | 3.0 | 3.2 | 3.5 | |
গুণগত গ | একজন | 1,106 | 1,091 | 1,085 | 1,080 | 1,071 | 1,064 | 1,058 | 1,051 | 1,045 | 1,042 | 1,040 | 1,036 |
গুণগত গ | বি | 1,085 | 1,073 | 1,068 | 1,064 | 1,057 | 1,051 | 1,046 | 1,041 | 1,036 | 1,034 | 1,032 | 1,029 |
গুণগত গ | সি | 1,064 | 1,055 | 1,051 | 1,048 | 1,042 | 1,038 | 1,035 | 1,031 | 1,027 | 1,025 | 1,022 | 1,020 |
ওয়াল বেধ টি / মিমি | 3.8 | 4.0 | 4.2 | 4.5 | 4.8 | 5.0 | 5.4 | 5.6 | ছয় | 6.5 | সাত | আট | |
গুণগত গ | একজন | 1,034 | 1,032 | 1,030 | 1,028 | 1,027 | 1,025 | 1,024 | 1,023 | 1,021 | 1,020 | 1,018 | 1,016 |
গুণগত গ | বি | 1,027 | 1,025 | 1,024 | 1,023 | 1,021 | 1,020 | 1,019 | 1,018 | 1,017 | 1,016 | 1,015 | 1,013 |
গুণগত গ | সি | 1,020 | 1,019 | 1,018 | 1,017 | 1,016 | 1,015 | 1,014 | 1,014 | 1,013 | 1,012 | 1,011 | 1,010 |
ওয়াল বেধ টি / মিমি | 9.0 | 10.0 | 11.0 | 12.0 | 12.7 | 13.0 | 14.2 | 16.0 | 17.5 | 20.0 | |||
গুণগত গ | একজন | 1,014 | 1,013 | 1,012 | 1,011 | 1,010 | 1,010 | 1,009 | 1,008 | 1,007 | 1,006 | ||
গুণগত গ | বি | 1,011 | 1,010 | 1,009 | 1,008 | 1,008 | 1,008 | 1,007 | 1,006 | 1,006 | 1,005 | ||
গুণগত গ | সি | 1,008 | 1,008 | 1,007 | 1,006 | 1,006 | 1,006 | 1,005 | 1,005 | 1,004 | 1,004 |
টেবিল 6 মেকেনিক্যাল প্রোপার্টি
ইস্পাত গ্রেড | নিম্ন ফলন শক্তি আর e1। / এমপিএ | প্রসার্য শক্তি আর এম / এমপিএ | প্রতান A / % | |
ডি ≤168.3 মিমি | ডি > 168.3 মিমি | |||
≥ | ||||
08,10 | 195 | 315 | 22 | |
15 | 215 | 355 | 20 | |
20 | 235 | 390 | 19 | |
প্রশ্ন 1 9 5 খ | 195 | 315 | 15 | 20 |
Q215A, Q215B | 215 | 335 | ||
Q235A, Q235B, Q235C | 235 | 370 | ||
Q275A, Q275B, Q275C | 275 | 410 | 13 | 18 |
Q345A, Q345B, Q345C | 345 | 470 | ||
Q390A, Q390B, Q390C | 390 | 490 | 19 | |
Q420A, Q420B, Q420C | 420 | 520 | 19 | |
Q460C, Q460D | 460 | 550 | 17 |
টেবিল 7 গরম ডিপ galvanized স্তর ওজন
গ্যালোভাইজড স্তর ওজন গ্রেড | প্রয়োজন | ভিতরের এবং বাইরের পৃষ্ঠতল প্রতি ইউনিট এলাকা দস্তা কোট মোট ওজন / (জি / ㎡) চেয়ে কম |
একজন | ভিতরে এবং বাইরে পৃষ্ঠ | 500 |
বি | ভিতরে এবং বাইরে পৃষ্ঠ | 400 |
সি | ভিতরে এবং বাইরে পৃষ্ঠ | 300 |
টেবিল 8 টেস্ট আইটেম এবং ইস্পাত টিউব জন্য নমুনা
সংখ্যা | পরীক্ষা করার উপাদানসমূহ | টেস্ট ফ্রিকোয়েন্সি | নমুনা পরিমাণ |
1 | Smelting বিশ্লেষণ | 1 / চুল্লি | 1 |
2 | পণ্য বিশ্লেষণ শেষ | 1 / চুল্লি | 1 |
3 | প্রসার্য পরীক্ষা | 1 / ব্যাচ | 1 |
4 | ঢালাই প্রসার্য পরীক্ষা | 1 / ব্যাচ | 1 |
5 | প্রভাব পরীক্ষা | 1 / ব্যাচ | একটি সময়ে 2 গ্রুপ, একটি গ্রুপ 3 নমুনা |
6 | Flattening পরীক্ষা | 1 / ব্যাচ | প্রতিটি ব্যাচ মধ্যে 2 পাইপ 1 নমুনা |
7 | নমুনা পরীক্ষা | 1 / ব্যাচ | প্রতিটি ব্যাচ মধ্যে 2 পাইপ 1 নমুনা |
8 | সমতল পরীক্ষা | 1 / ব্যাচ | প্রতিটি ব্যাচ মধ্যে 2 পাইপ 1 নমুনা |
9 | জলবাহী পরীক্ষা | সব | সব |
10 | অতিস্বনক টেস্টিং | সব | সব |
11 | এডি বর্তমান টেস্টিং | সব | সব |
12 | Galvanized স্তর অভিন্নতা পরীক্ষা | 1 / ব্যাচ | 1 / ব্যাচ |
13 | Galvanized ওজন সংকল্প | 1 / ব্যাচ | 1 / ব্যাচ |
14 | Galvanized স্তর আঠালো পরীক্ষা | 1 / ব্যাচ | 1 / ব্যাচ |
